Різець з рифльованими поверхнями вставки

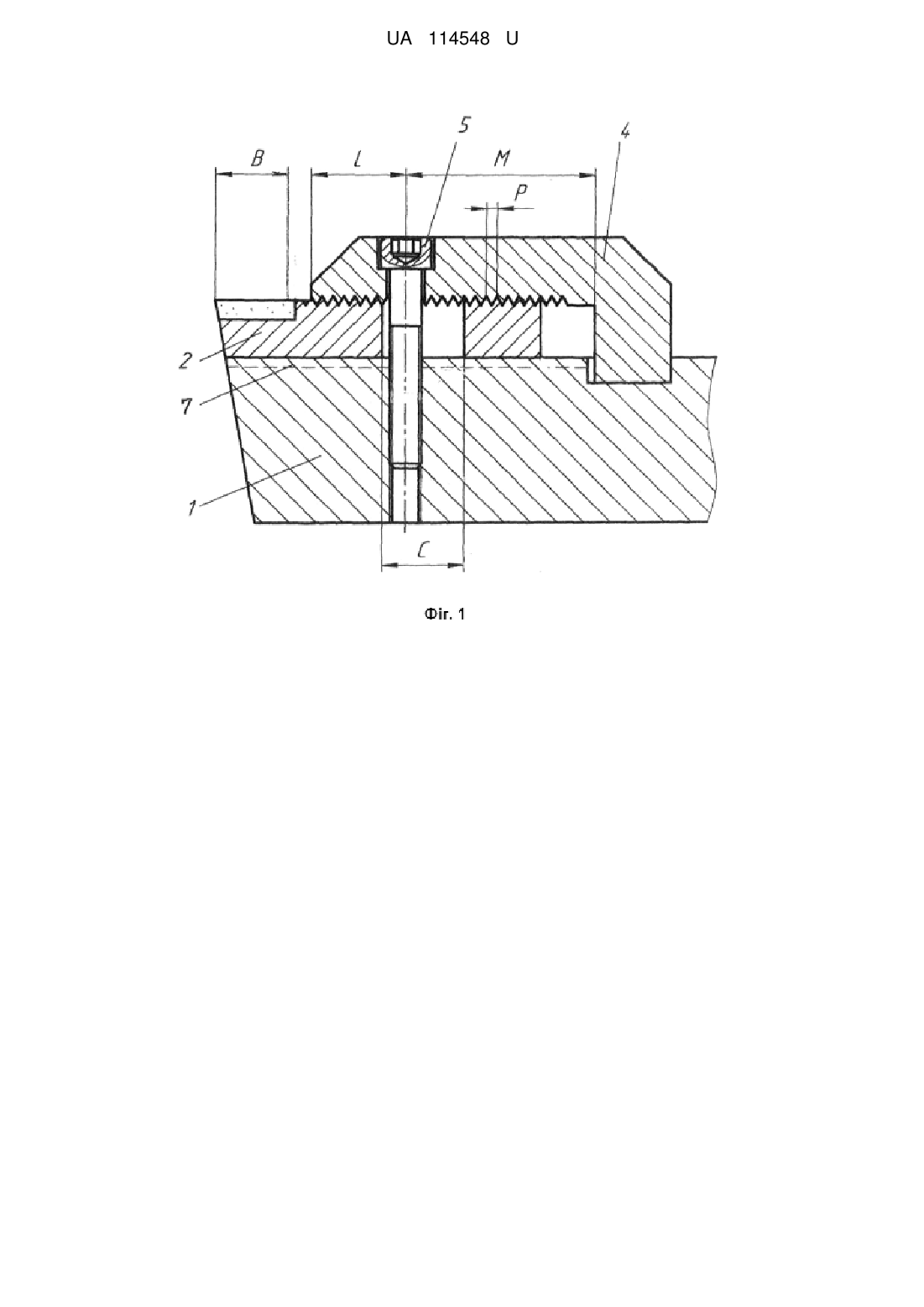

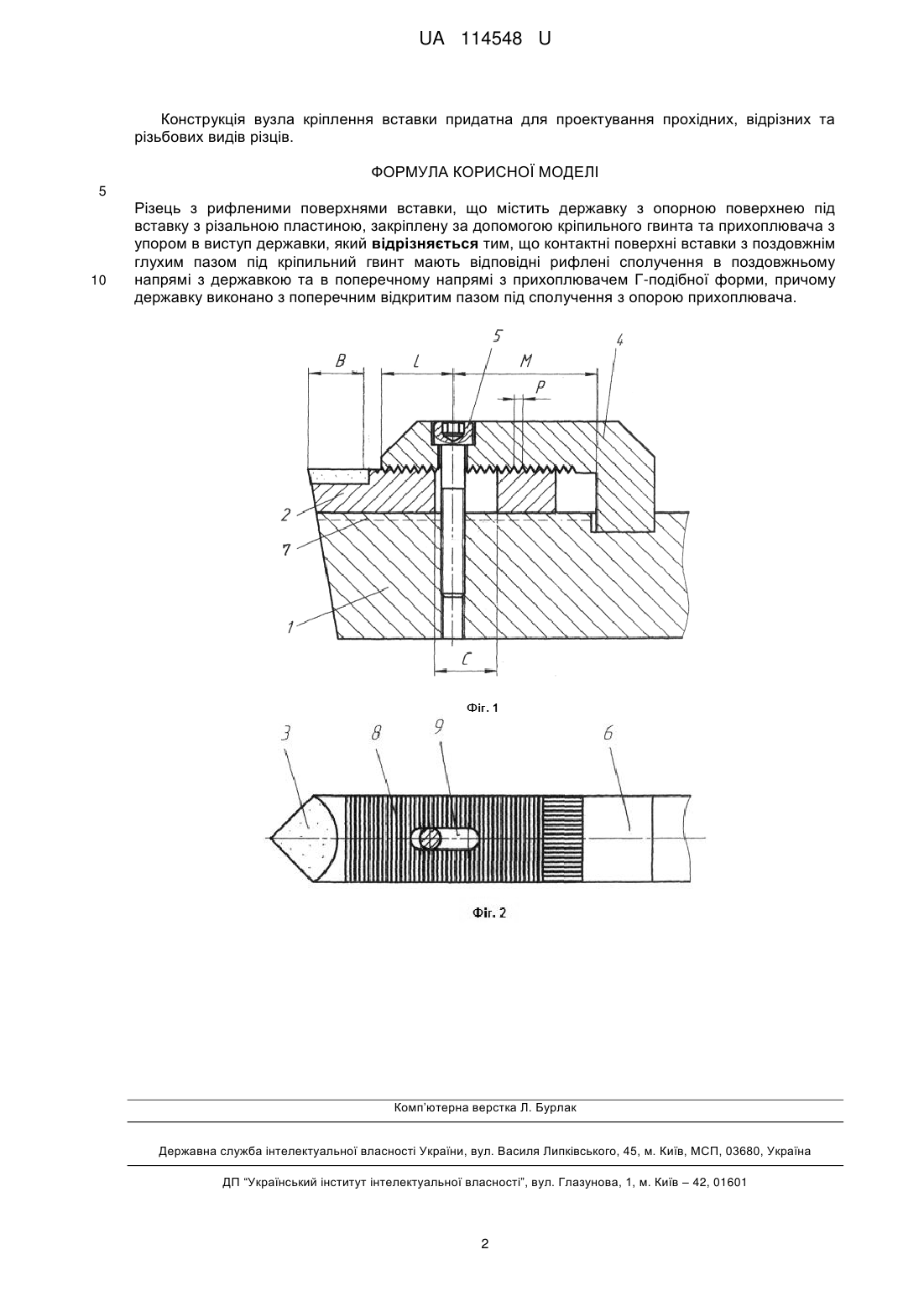

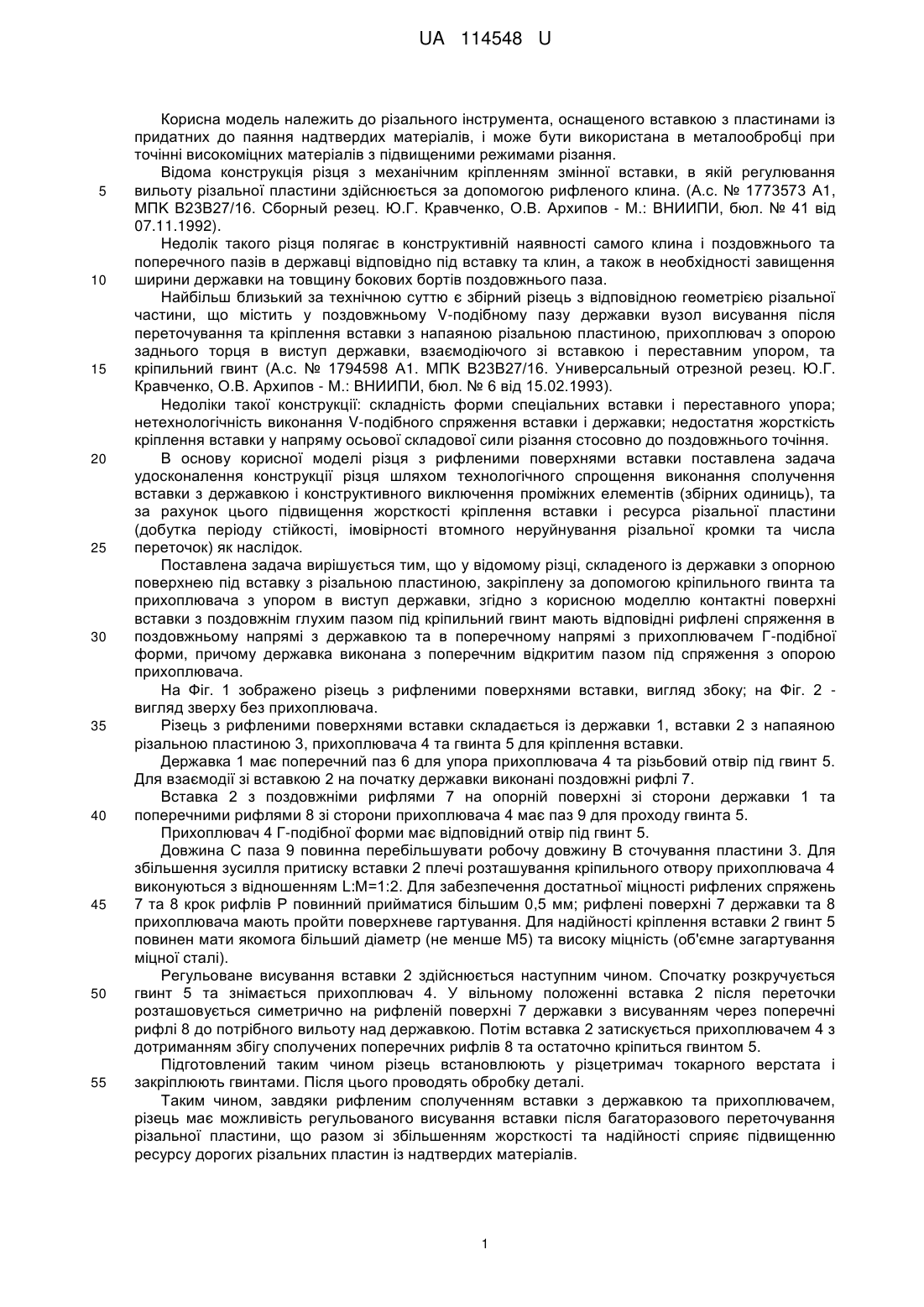

Реферат: Різець з рифленими поверхнями вставки містить державку з опорною поверхнею під вставку з різальною пластиною, закріплену за допомогою кріпильного гвинта та прихоплювача з упором в виступ державки. Контактні поверхні вставки з поздовжнім глухим пазом під кріпильний гвинт мають відповідні рифлені сполучення в поздовжньому напрямі з державкою та в поперечному напрямі з прихоплювачем Г-подібної форми, причому державку виконано з поперечним відкритим пазом під сполучення з опорою прихоплювача. UA 114548 U (12) UA 114548 U UA 114548 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до різального інструмента, оснащеного вставкою з пластинами із придатних до паяння надтвердих матеріалів, і може бути використана в металообробці при точінні високоміцних матеріалів з підвищеними режимами різання. Відома конструкція різця з механічним кріпленням змінної вставки, в якій регулювання вильоту різальної пластини здійснюється за допомогою рифленого клина. (А.с. № 1773573 Α1, ΜΠΚ Β23Β27/16. Сборный резец. Ю.Г. Кравченко, О.В. Архипов - Μ.: ВНИИПИ, бюл. № 41 від 07.11.1992). Недолік такого різця полягає в конструктивній наявності самого клина і поздовжнього та поперечного пазів в державці відповідно під вставку та клин, а також в необхідності завищення ширини державки на товщину бокових бортів поздовжнього паза. Найбільш близький за технічною суттю є збірний різець з відповідною геометрією різальної частини, що містить у поздовжньому V-подібному пазу державки вузол висування після переточування та кріплення вставки з напаяною різальною пластиною, прихоплювач з опорою заднього торця в виступ державки, взаємодіючого зі вставкою і переставним упором, та кріпильний гвинт (А.с. № 1794598 Α1. ΜΠΚ Β23Β27/16. Универсальный отрезной резец. Ю.Г. Кравченко, О.В. Архипов - М.: ВНИИПИ, бюл. № 6 від 15.02.1993). Недоліки такої конструкції: складність форми спеціальних вставки і переставного упора; нетехнологічність виконання V-подібного спряження вставки і державки; недостатня жорсткість кріплення вставки у напряму осьової складової сили різання стосовно до поздовжнього точіння. В основу корисної моделі різця з рифленими поверхнями вставки поставлена задача удосконалення конструкції різця шляхом технологічного спрощення виконання сполучення вставки з державкою і конструктивного виключення проміжних елементів (збірних одиниць), та за рахунок цього підвищення жорсткості кріплення вставки і ресурса різальної пластини (добутка періоду стійкості, імовірності втомного неруйнування різальної кромки та числа переточок) як наслідок. Поставлена задача вирішується тим, що у відомому різці, складеного із державки з опорною поверхнею під вставку з різальною пластиною, закріплену за допомогою кріпильного гвинта та прихоплювача з упором в виступ державки, згідно з корисною моделлю контактні поверхні вставки з поздовжнім глухим пазом під кріпильний гвинт мають відповідні рифлені спряження в поздовжньому напрямі з державкою та в поперечному напрямі з прихоплювачем Г-подібної форми, причому державка виконана з поперечним відкритим пазом під спряження з опорою прихоплювача. На Фіг. 1 зображено різець з рифленими поверхнями вставки, вигляд збоку; на Фіг. 2 вигляд зверху без прихоплювача. Різець з рифленими поверхнями вставки складається із державки 1, вставки 2 з напаяною різальною пластиною 3, прихоплювача 4 та гвинта 5 для кріплення вставки. Державка 1 має поперечний паз 6 для упора прихоплювача 4 та різьбовий отвір під гвинт 5. Для взаємодії зі вставкою 2 на початку державки виконані поздовжні рифлі 7. Вставка 2 з поздовжніми рифлями 7 на опорній поверхні зі сторони державки 1 та поперечними рифлями 8 зі сторони прихоплювача 4 має паз 9 для проходу гвинта 5. Прихоплювач 4 Г-подібної форми має відповідний отвір під гвинт 5. Довжина С паза 9 повинна перебільшувати робочу довжину В сточування пластини 3. Для збільшення зусилля притиску вставки 2 плечі розташування кріпильного отвору прихоплювача 4 виконуються з відношенням L:Μ=1:2. Для забезпечення достатньої міцності рифлених спряжень 7 та 8 крок рифлів Ρ повинний прийматися більшим 0,5 мм; рифлені поверхні 7 державки та 8 прихоплювача мають пройти поверхневе гартування. Для надійності кріплення вставки 2 гвинт 5 повинен мати якомога більший діаметр (не менше М5) та високу міцність (об'ємне загартування міцної сталі). Регульоване висування вставки 2 здійснюється наступним чином. Спочатку розкручується гвинт 5 та знімається прихоплювач 4. У вільному положенні вставка 2 після переточки розташовується симетрично на рифленій поверхні 7 державки з висуванням через поперечні рифлі 8 до потрібного вильоту над державкою. Потім вставка 2 затискується прихоплювачем 4 з дотриманням збігу сполучених поперечних рифлів 8 та остаточно кріпиться гвинтом 5. Підготовлений таким чином різець встановлюють у різцетримач токарного верстата і закріплюють гвинтами. Після цього проводять обробку деталі. Таким чином, завдяки рифленим сполученням вставки з державкою та прихоплювачем, різець має можливість регульованого висування вставки після багаторазового переточування різальної пластини, що разом зі збільшенням жорсткості та надійності сприяє підвищенню ресурсу дорогих різальних пластин із надтвердих матеріалів. 1 UA 114548 U Конструкція вузла кріплення вставки придатна для проектування прохідних, відрізних та різьбових видів різців. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Різець з рифленими поверхнями вставки, що містить державку з опорною поверхнею під вставку з різальною пластиною, закріплену за допомогою кріпильного гвинта та прихоплювача з упором в виступ державки, який відрізняється тим, що контактні поверхні вставки з поздовжнім глухим пазом під кріпильний гвинт мають відповідні рифлені сполучення в поздовжньому напрямі з державкою та в поперечному напрямі з прихоплювачем Г-подібної форми, причому державку виконано з поперечним відкритим пазом під сполучення з опорою прихоплювача. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
