Дозатор

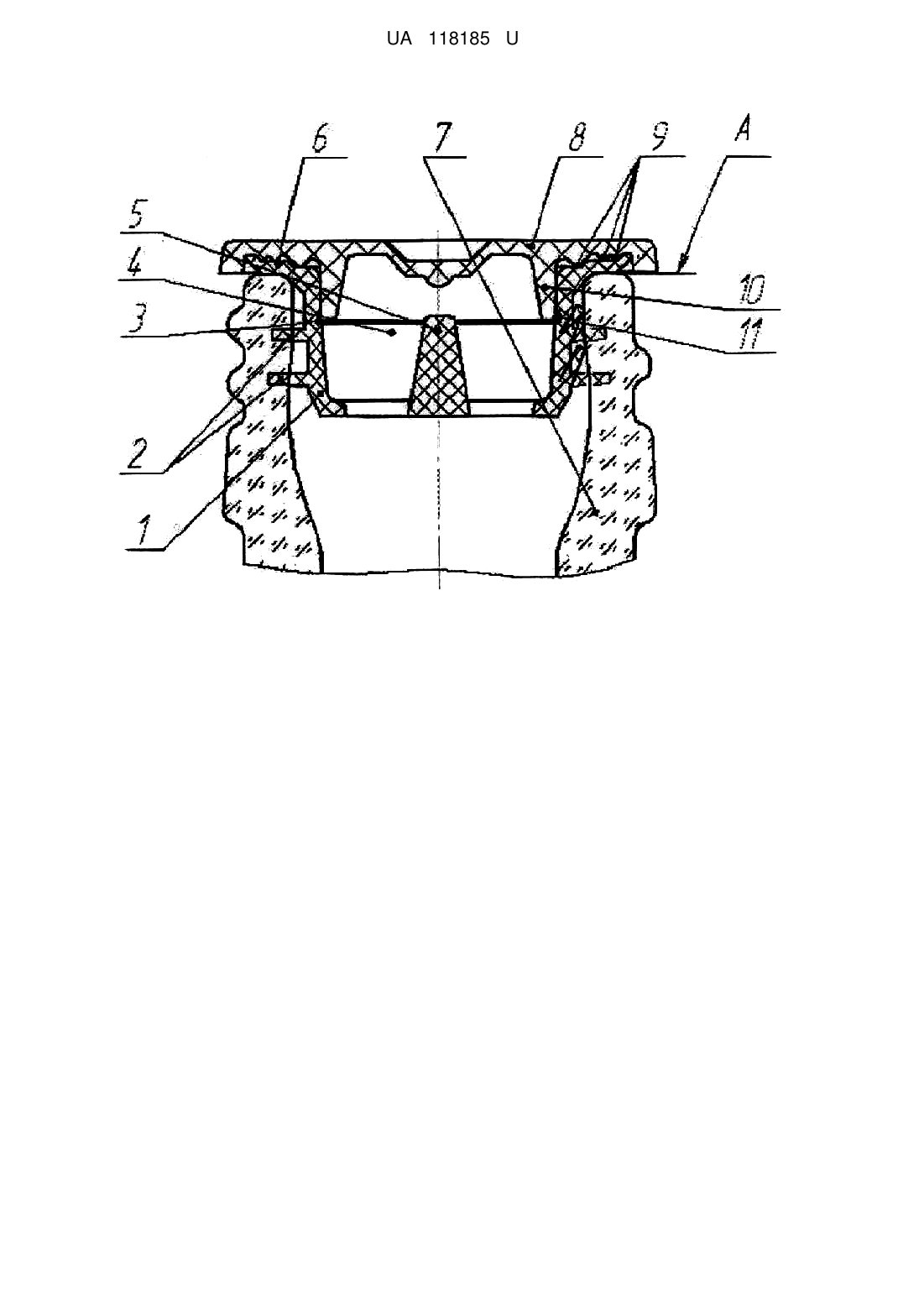

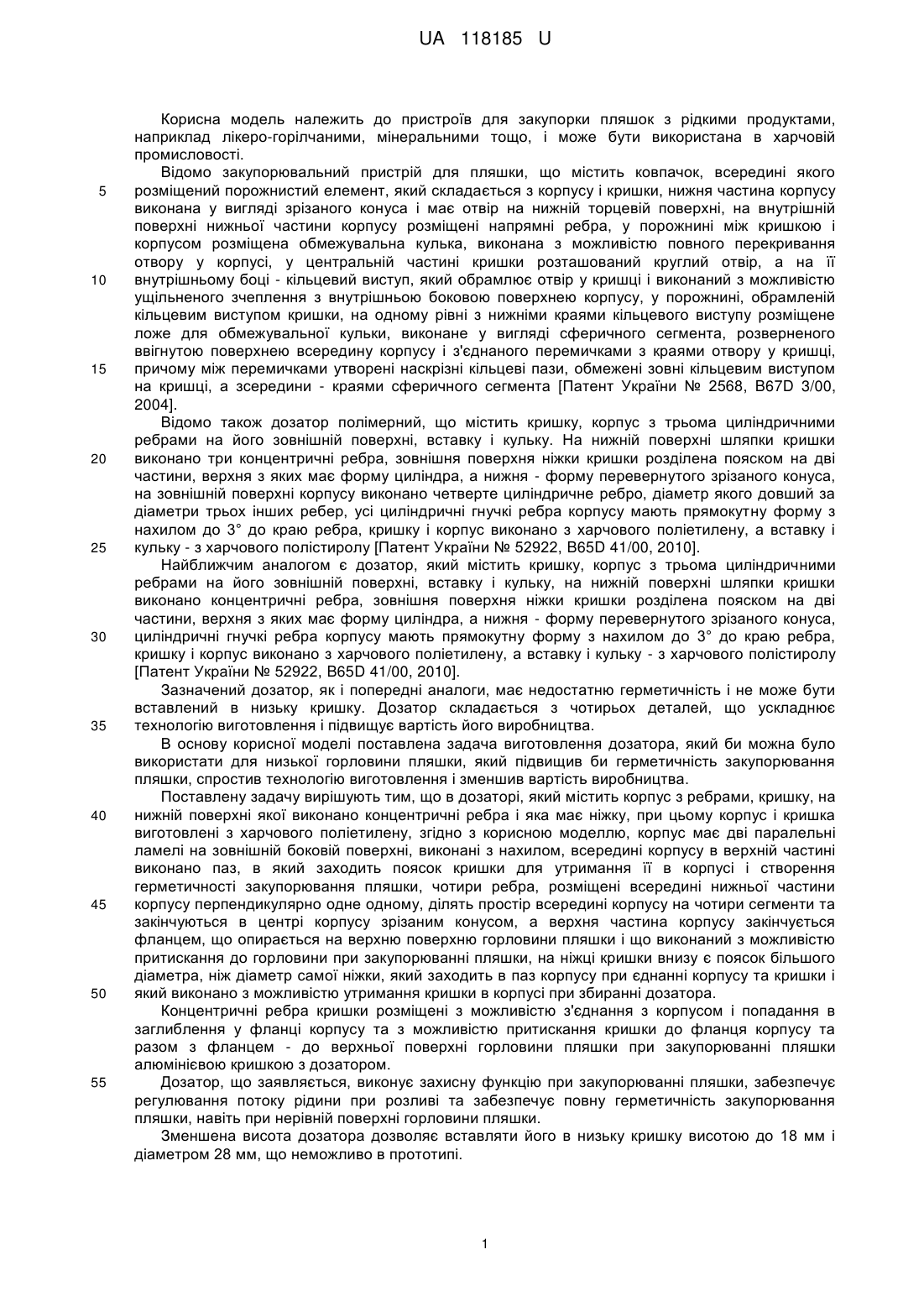

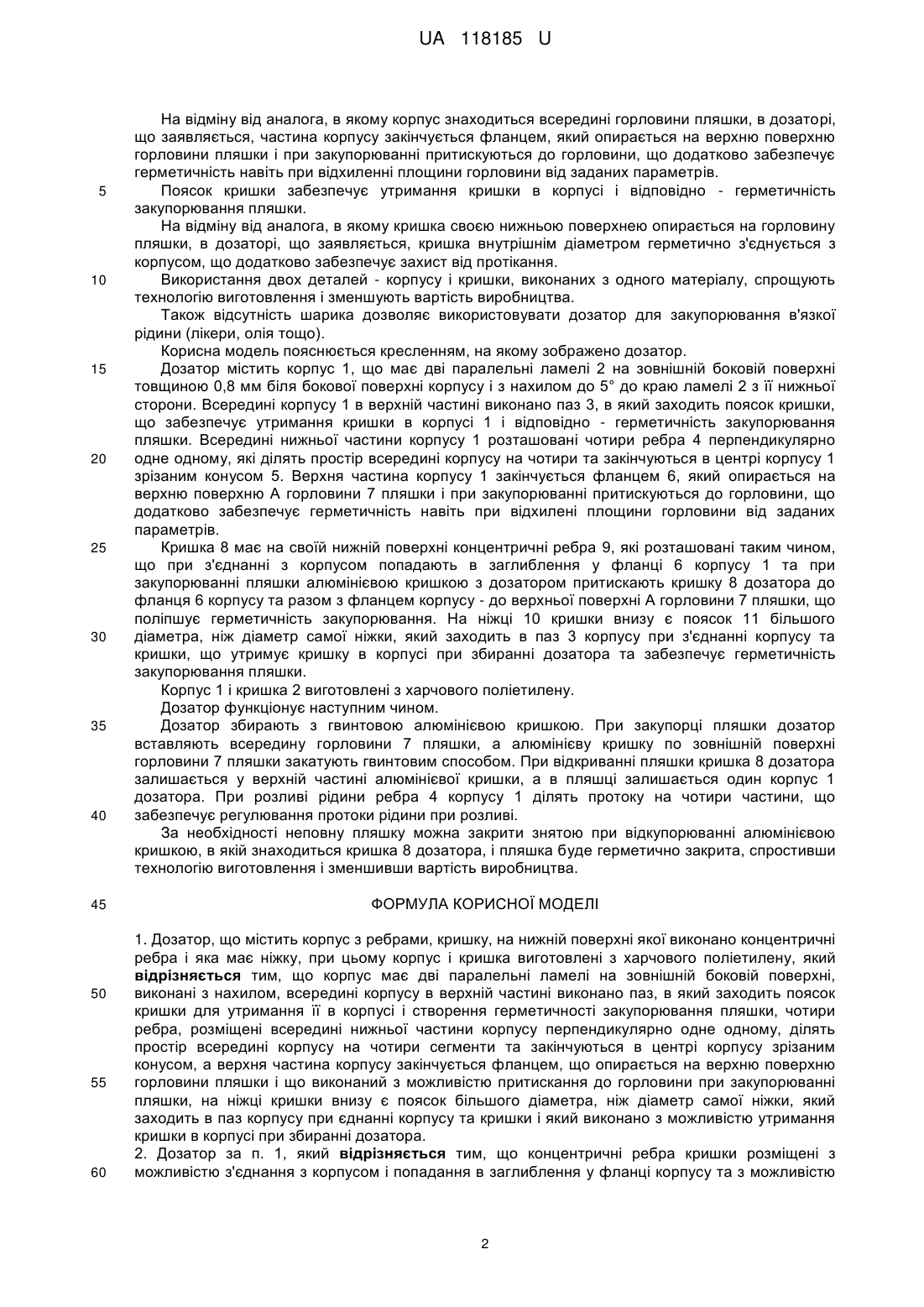

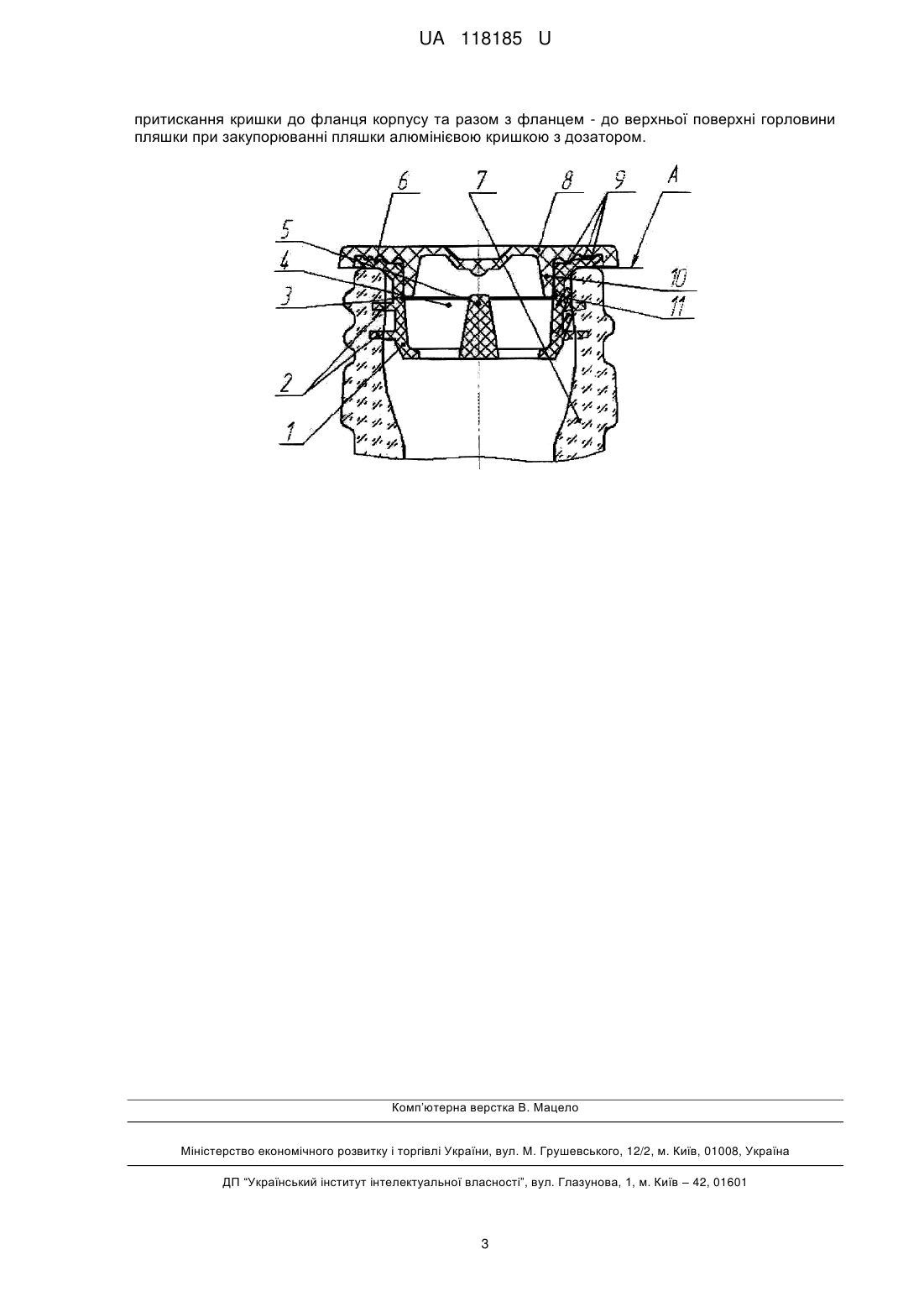

Реферат: UA 118185 U UA 118185 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для закупорки пляшок з рідкими продуктами, наприклад лікеро-горілчаними, мінеральними тощо, і може бути використана в харчовій промисловості. Відомо закупорювальний пристрій для пляшки, що містить ковпачок, всередині якого розміщений порожнистий елемент, який складається з корпусу і кришки, нижня частина корпусу виконана у вигляді зрізаного конуса і має отвір на нижній торцевій поверхні, на внутрішній поверхні нижньої частини корпусу розміщені напрямні ребра, у порожнині між кришкою і корпусом розміщена обмежувальна кулька, виконана з можливістю повного перекривання отвору у корпусі, у центральній частині кришки розташований круглий отвір, а на її внутрішньому боці - кільцевий виступ, який обрамлює отвір у кришці і виконаний з можливістю ущільненого зчеплення з внутрішньою боковою поверхнею корпусу, у порожнині, обрамленій кільцевим виступом кришки, на одному рівні з нижніми краями кільцевого виступу розміщене ложе для обмежувальної кульки, виконане у вигляді сферичного сегмента, розверненого ввігнутою поверхнею всередину корпусу і з'єднаного перемичками з краями отвору у кришці, причому між перемичками утворені наскрізні кільцеві пази, обмежені зовні кільцевим виступом на кришці, а зсередини - краями сферичного сегмента [Патент України № 2568, B67D 3/00, 2004]. Відомо також дозатор полімерний, що містить кришку, корпус з трьома циліндричними ребрами на його зовнішній поверхні, вставку і кульку. На нижній поверхні шляпки кришки виконано три концентричні ребра, зовнішня поверхня ніжки кришки розділена пояском на дві частини, верхня з яких має форму циліндра, а нижня - форму перевернутого зрізаного конуса, на зовнішній поверхні корпусу виконано четверте циліндричне ребро, діаметр якого довший за діаметри трьох інших ребер, усі циліндричні гнучкі ребра корпусу мають прямокутну форму з нахилом до 3° до краю ребра, кришку і корпус виконано з харчового поліетилену, а вставку і кульку - з харчового полістиролу [Патент України № 52922, B65D 41/00, 2010]. Найближчим аналогом є дозатор, який містить кришку, корпус з трьома циліндричними ребрами на його зовнішній поверхні, вставку і кульку, на нижній поверхні шляпки кришки виконано концентричні ребра, зовнішня поверхня ніжки кришки розділена пояском на дві частини, верхня з яких має форму циліндра, а нижня - форму перевернутого зрізаного конуса, циліндричні гнучкі ребра корпусу мають прямокутну форму з нахилом до 3° до краю ребра, кришку і корпус виконано з харчового поліетилену, а вставку і кульку - з харчового полістиролу [Патент України № 52922, B65D 41/00, 2010]. Зазначений дозатор, як і попередні аналоги, має недостатню герметичність і не може бути вставлений в низьку кришку. Дозатор складається з чотирьох деталей, що ускладнює технологію виготовлення і підвищує вартість його виробництва. В основу корисної моделі поставлена задача виготовлення дозатора, який би можна було використати для низької горловини пляшки, який підвищив би герметичність закупорювання пляшки, спростив технологію виготовлення і зменшив вартість виробництва. Поставлену задачу вирішують тим, що в дозаторі, який містить корпус з ребрами, кришку, на нижній поверхні якої виконано концентричні ребра і яка має ніжку, при цьому корпус і кришка виготовлені з харчового поліетилену, згідно з корисною моделлю, корпус має дві паралельні ламелі на зовнішній боковій поверхні, виконані з нахилом, всередині корпусу в верхній частині виконано паз, в який заходить поясок кришки для утримання її в корпусі і створення герметичності закупорювання пляшки, чотири ребра, розміщені всередині нижньої частини корпусу перпендикулярно одне одному, ділять простір всередині корпусу на чотири сегменти та закінчуються в центрі корпусу зрізаним конусом, а верхня частина корпусу закінчується фланцем, що опирається на верхню поверхню горловини пляшки і що виконаний з можливістю притискання до горловини при закупорюванні пляшки, на ніжці кришки внизу є поясок більшого діаметра, ніж діаметр самої ніжки, який заходить в паз корпусу при єднанні корпусу та кришки і який виконано з можливістю утримання кришки в корпусі при збиранні дозатора. Концентричні ребра кришки розміщені з можливістю з'єднання з корпусом і попадання в заглиблення у фланці корпусу та з можливістю притискання кришки до фланця корпусу та разом з фланцем - до верхньої поверхні горловини пляшки при закупорюванні пляшки алюмінієвою кришкою з дозатором. Дозатор, що заявляється, виконує захисну функцію при закупорюванні пляшки, забезпечує регулювання потоку рідини при розливі та забезпечує повну герметичність закупорювання пляшки, навіть при нерівній поверхні горловини пляшки. Зменшена висота дозатора дозволяє вставляти його в низьку кришку висотою до 18 мм і діаметром 28 мм, що неможливо в прототипі. 1 UA 118185 U 5 10 15 20 25 30 35 40 45 50 55 60 На відміну від аналога, в якому корпус знаходиться всередині горловини пляшки, в дозаторі, що заявляється, частина корпусу закінчується фланцем, який опирається на верхню поверхню горловини пляшки і при закупорюванні притискуються до горловини, що додатково забезпечує герметичність навіть при відхиленні площини горловини від заданих параметрів. Поясок кришки забезпечує утримання кришки в корпусі і відповідно - герметичність закупорювання пляшки. На відміну від аналога, в якому кришка своєю нижньою поверхнею опирається на горловину пляшки, в дозаторі, що заявляється, кришка внутрішнім діаметром герметично з'єднується з корпусом, що додатково забезпечує захист від протікання. Використання двох деталей - корпусу і кришки, виконаних з одного матеріалу, спрощують технологію виготовлення і зменшують вартість виробництва. Також відсутність шарика дозволяє використовувати дозатор для закупорювання в'язкої рідини (лікери, олія тощо). Корисна модель пояснюється кресленням, на якому зображено дозатор. Дозатор містить корпус 1, що має дві паралельні ламелі 2 на зовнішній боковій поверхні товщиною 0,8 мм біля бокової поверхні корпусу і з нахилом до 5° до краю ламелі 2 з її нижньої сторони. Всередині корпусу 1 в верхній частині виконано паз 3, в який заходить поясок кришки, що забезпечує утримання кришки в корпусі 1 і відповідно - герметичність закупорювання пляшки. Всередині нижньої частини корпусу 1 розташовані чотири ребра 4 перпендикулярно одне одному, які ділять простір всередині корпусу на чотири та закінчуються в центрі корпусу 1 зрізаним конусом 5. Верхня частина корпусу 1 закінчується фланцем 6, який опирається на верхню поверхню А горловини 7 пляшки і при закупорюванні притискуються до горловини, що додатково забезпечує герметичність навіть при відхилені площини горловини від заданих параметрів. Кришка 8 має на своїй нижній поверхні концентричні ребра 9, які розташовані таким чином, що при з'єднанні з корпусом попадають в заглиблення у фланці 6 корпусу 1 та при закупорюванні пляшки алюмінієвою кришкою з дозатором притискають кришку 8 дозатора до фланця 6 корпусу та разом з фланцем корпусу - до верхньої поверхні А горловини 7 пляшки, що поліпшує герметичність закупорювання. На ніжці 10 кришки внизу є поясок 11 більшого діаметра, ніж діаметр самої ніжки, який заходить в паз 3 корпусу при з'єднанні корпусу та кришки, що утримує кришку в корпусі при збиранні дозатора та забезпечує герметичність закупорювання пляшки. Корпус 1 і кришка 2 виготовлені з харчового поліетилену. Дозатор функціонує наступним чином. Дозатор збирають з гвинтовою алюмінієвою кришкою. При закупорці пляшки дозатор вставляють всередину горловини 7 пляшки, а алюмінієву кришку по зовнішній поверхні горловини 7 пляшки закатують гвинтовим способом. При відкриванні пляшки кришка 8 дозатора залишається у верхній частині алюмінієвої кришки, а в пляшці залишається один корпус 1 дозатора. При розливі рідини ребра 4 корпусу 1 ділять протоку на чотири частини, що забезпечує регулювання протоки рідини при розливі. За необхідності неповну пляшку можна закрити знятою при відкупорюванні алюмінієвою кришкою, в якій знаходиться кришка 8 дозатора, і пляшка буде герметично закрита, спростивши технологію виготовлення і зменшивши вартість виробництва. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Дозатор, що містить корпус з ребрами, кришку, на нижній поверхні якої виконано концентричні ребра і яка має ніжку, при цьому корпус і кришка виготовлені з харчового поліетилену, який відрізняється тим, що корпус має дві паралельні ламелі на зовнішній боковій поверхні, виконані з нахилом, всередині корпусу в верхній частині виконано паз, в який заходить поясок кришки для утримання її в корпусі і створення герметичності закупорювання пляшки, чотири ребра, розміщені всередині нижньої частини корпусу перпендикулярно одне одному, ділять простір всередині корпусу на чотири сегменти та закінчуються в центрі корпусу зрізаним конусом, а верхня частина корпусу закінчується фланцем, що опирається на верхню поверхню горловини пляшки і що виконаний з можливістю притискання до горловини при закупорюванні пляшки, на ніжці кришки внизу є поясок більшого діаметра, ніж діаметр самої ніжки, який заходить в паз корпусу при єднанні корпусу та кришки і який виконано з можливістю утримання кришки в корпусі при збиранні дозатора. 2. Дозатор за п. 1, який відрізняється тим, що концентричні ребра кришки розміщені з можливістю з'єднання з корпусом і попадання в заглиблення у фланці корпусу та з можливістю 2 UA 118185 U притискання кришки до фланця корпусу та разом з фланцем - до верхньої поверхні горловини пляшки при закупорюванні пляшки алюмінієвою кришкою з дозатором. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
