Генератор електричної енергії для стрілецької зброї

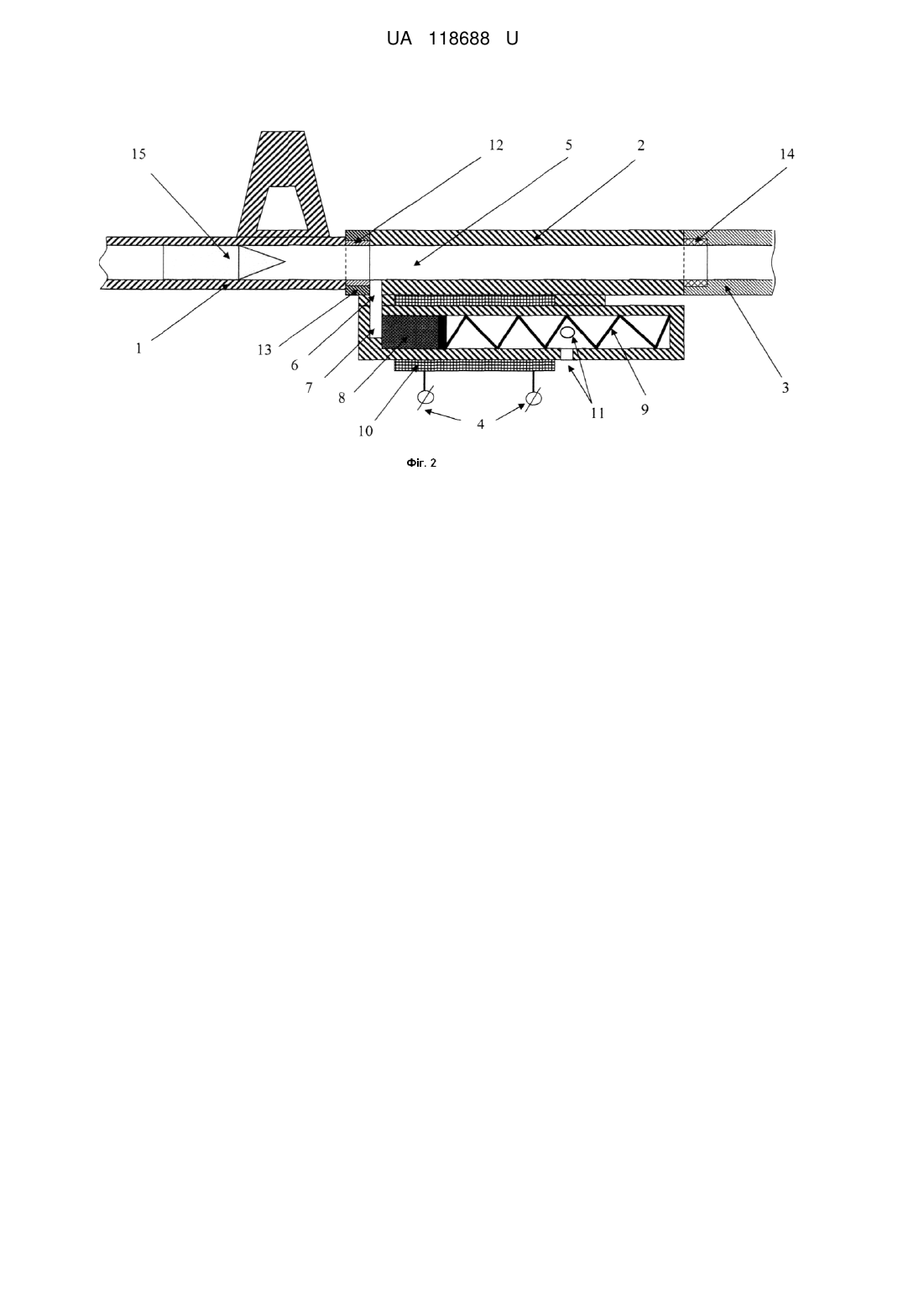

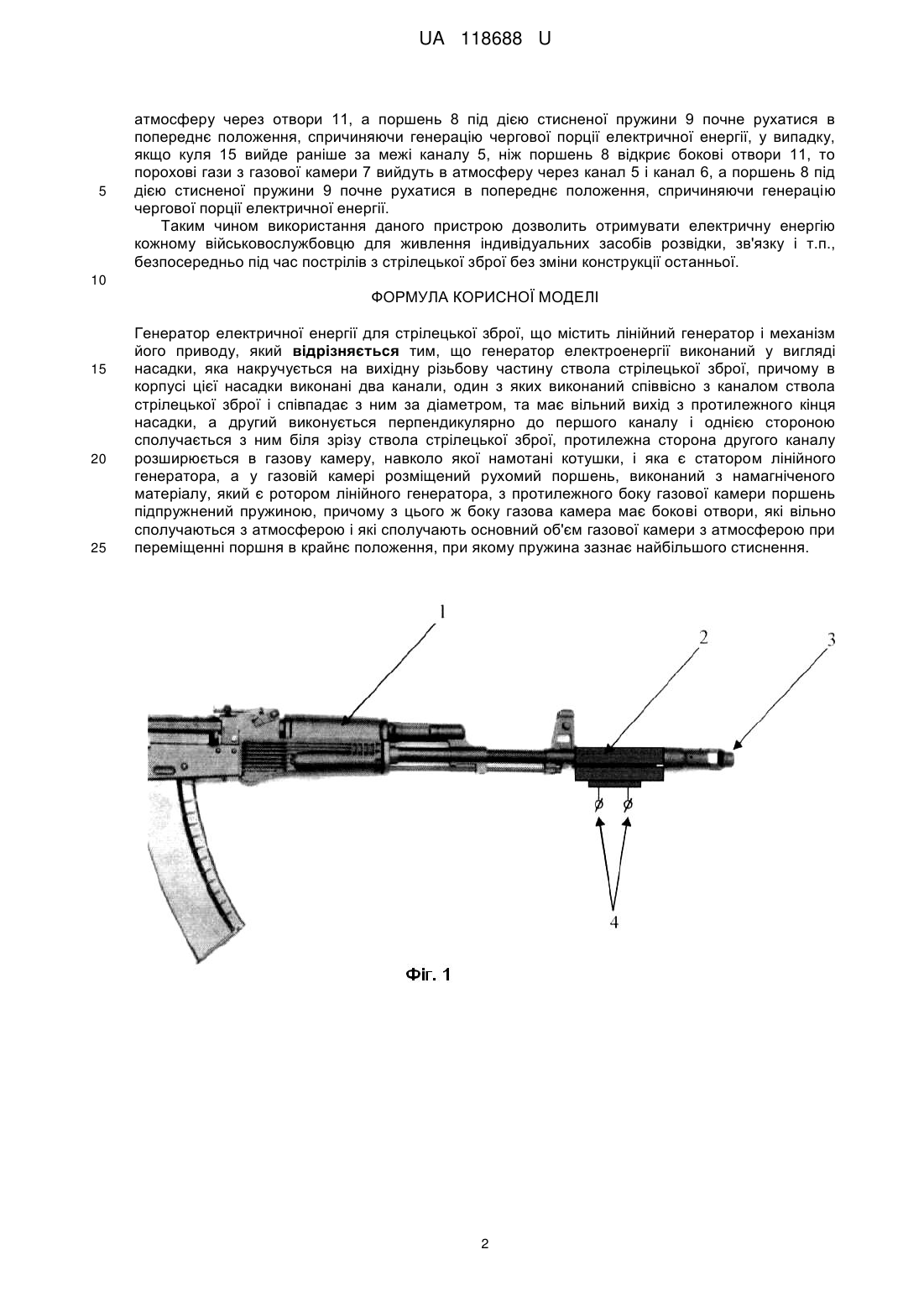

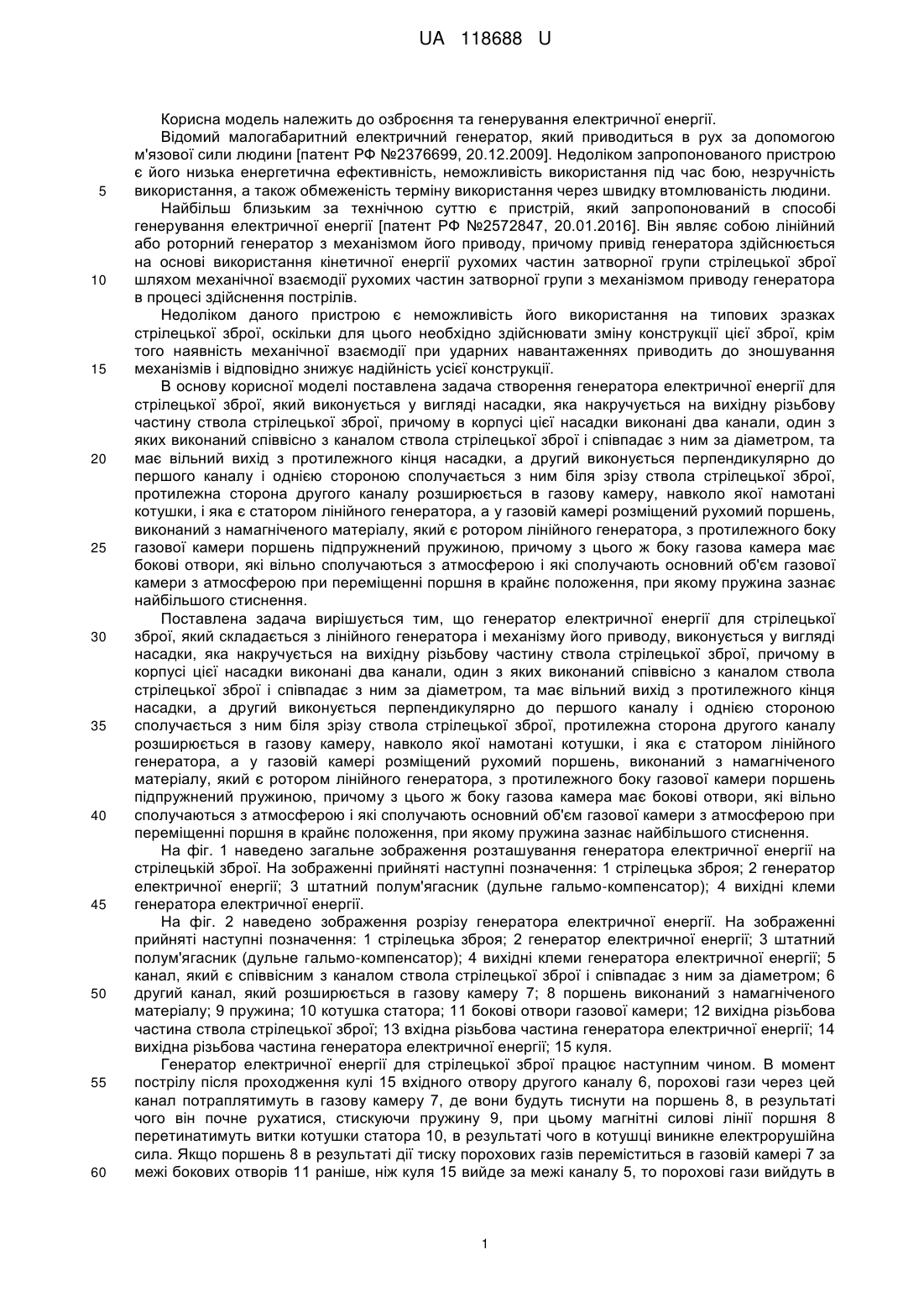

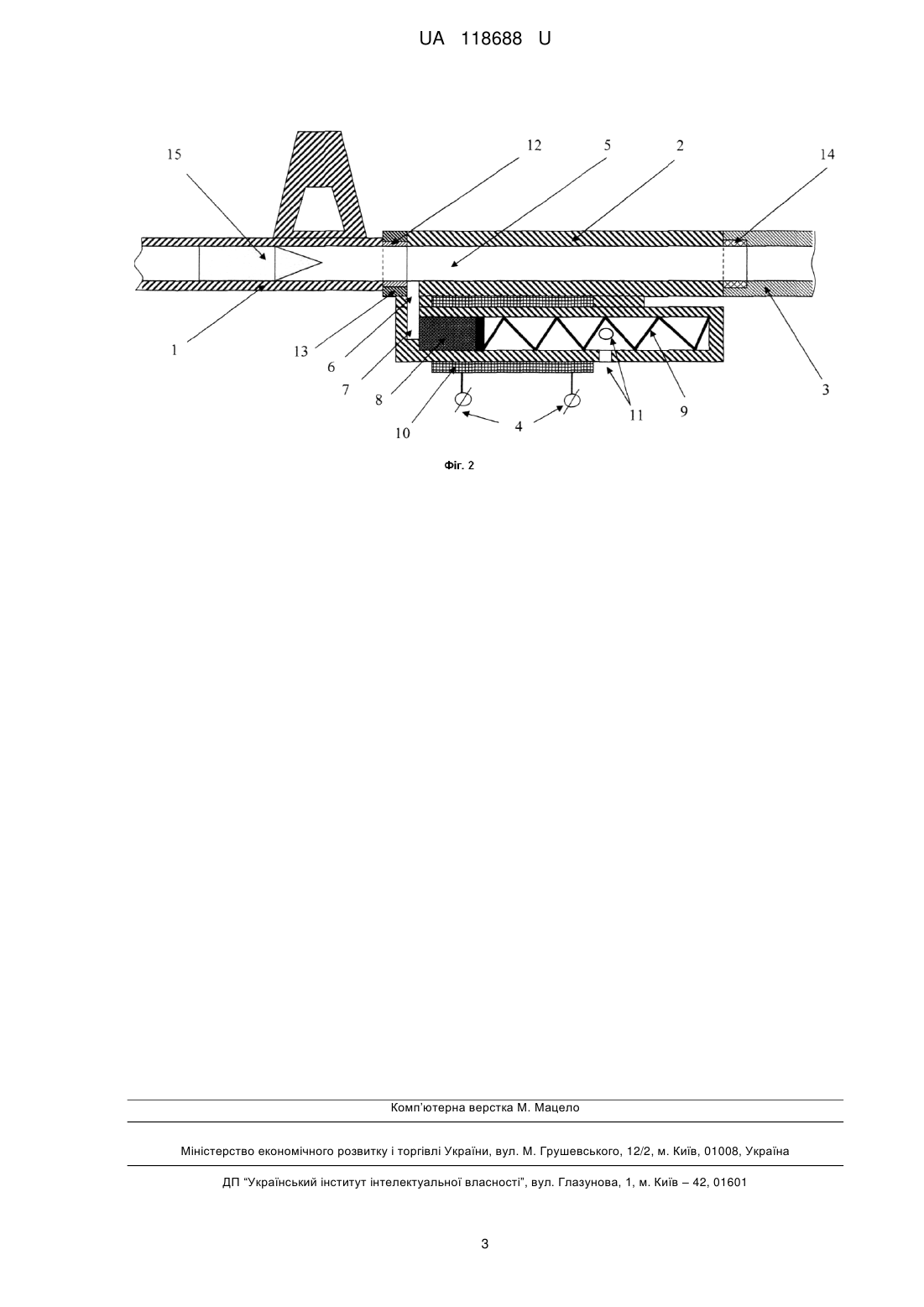

Реферат: Генератор електричної енергії для стрілецької зброї містить лінійний генератор і механізм його приводу. Генератор електроенергії виконаний у вигляді насадки, яка накручується на вихідну різьбову частину ствола стрілецької зброї. В корпусі цієї насадки виконані два канали, один з яких виконаний співвісно з каналом ствола стрілецької зброї і співпадає з ним за діаметром, та має вільний вихід з протилежного кінця насадки, а другий виконується перпендикулярно до першого каналу і однією стороною сполучається з ним біля зрізу ствола стрілецької зброї. Протилежна сторона другого каналу розширюється в газову камеру, навколо якої намотані котушки, і яка є статором лінійного генератора. В газовій камері розміщений рухомий поршень, виконаний з намагніченого матеріалу, який є ротором лінійного генератора. З протилежного боку газової камери поршень підпружинений пружиною, причому з цього ж боку газова камера має бокові отвори, які вільно сполучаються з атмосферою і які сполучають основний об'єм газової камери з атмосферою при переміщенні поршня в крайнє положення, при якому пружина зазнає найбільшого стиснення. UA 118688 U (12) UA 118688 U UA 118688 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до озброєння та генерування електричної енергії. Відомий малогабаритний електричний генератор, який приводиться в рух за допомогою м'язової сили людини [патент РФ №2376699, 20.12.2009]. Недоліком запропонованого пристрою є його низька енергетична ефективність, неможливість використання під час бою, незручність використання, а також обмеженість терміну використання через швидку втомлюваність людини. Найбільш близьким за технічною суттю є пристрій, який запропонований в способі генерування електричної енергії [патент РФ №2572847, 20.01.2016]. Він являє собою лінійний або роторний генератор з механізмом його приводу, причому привід генератора здійснюється на основі використання кінетичної енергії рухомих частин затворної групи стрілецької зброї шляхом механічної взаємодії рухомих частин затворної групи з механізмом приводу генератора в процесі здійснення пострілів. Недоліком даного пристрою є неможливість його використання на типових зразках стрілецької зброї, оскільки для цього необхідно здійснювати зміну конструкції цієї зброї, крім того наявність механічної взаємодії при ударних навантаженнях приводить до зношування механізмів і відповідно знижує надійність усієї конструкції. В основу корисної моделі поставлена задача створення генератора електричної енергії для стрілецької зброї, який виконується у вигляді насадки, яка накручується на вихідну різьбову частину ствола стрілецької зброї, причому в корпусі цієї насадки виконані два канали, один з яких виконаний співвісно з каналом ствола стрілецької зброї і співпадає з ним за діаметром, та має вільний вихід з протилежного кінця насадки, а другий виконується перпендикулярно до першого каналу і однією стороною сполучається з ним біля зрізу ствола стрілецької зброї, протилежна сторона другого каналу розширюється в газову камеру, навколо якої намотані котушки, і яка є статором лінійного генератора, а у газовій камері розміщений рухомий поршень, виконаний з намагніченого матеріалу, який є ротором лінійного генератора, з протилежного боку газової камери поршень підпружнений пружиною, причому з цього ж боку газова камера має бокові отвори, які вільно сполучаються з атмосферою і які сполучають основний об'єм газової камери з атмосферою при переміщенні поршня в крайнє положення, при якому пружина зазнає найбільшого стиснення. Поставлена задача вирішується тим, що генератор електричної енергії для стрілецької зброї, який складається з лінійного генератора і механізму його приводу, виконується у вигляді насадки, яка накручується на вихідну різьбову частину ствола стрілецької зброї, причому в корпусі цієї насадки виконані два канали, один з яких виконаний співвісно з каналом ствола стрілецької зброї і співпадає з ним за діаметром, та має вільний вихід з протилежного кінця насадки, а другий виконується перпендикулярно до першого каналу і однією стороною сполучається з ним біля зрізу ствола стрілецької зброї, протилежна сторона другого каналу розширюється в газову камеру, навколо якої намотані котушки, і яка є статором лінійного генератора, а у газовій камері розміщений рухомий поршень, виконаний з намагніченого матеріалу, який є ротором лінійного генератора, з протилежного боку газової камери поршень підпружнений пружиною, причому з цього ж боку газова камера має бокові отвори, які вільно сполучаються з атмосферою і які сполучають основний об'єм газової камери з атмосферою при переміщенні поршня в крайнє положення, при якому пружина зазнає найбільшого стиснення. На фіг. 1 наведено загальне зображення розташування генератора електричної енергії на стрілецькій зброї. На зображенні прийняті наступні позначення: 1 стрілецька зброя; 2 генератор електричної енергії; 3 штатний полум'ягасник (дульне гальмо-компенсатор); 4 вихідні клеми генератора електричної енергії. На фіг. 2 наведено зображення розрізу генератора електричної енергії. На зображенні прийняті наступні позначення: 1 стрілецька зброя; 2 генератор електричної енергії; 3 штатний полум'ягасник (дульне гальмо-компенсатор); 4 вихідні клеми генератора електричної енергії; 5 канал, який є співвісним з каналом ствола стрілецької зброї і співпадає з ним за діаметром; 6 другий канал, який розширюється в газову камеру 7; 8 поршень виконаний з намагніченого матеріалу; 9 пружина; 10 котушка статора; 11 бокові отвори газової камери; 12 вихідна різьбова частина ствола стрілецької зброї; 13 вхідна різьбова частина генератора електричної енергії; 14 вихідна різьбова частина генератора електричної енергії; 15 куля. Генератор електричної енергії для стрілецької зброї працює наступним чином. В момент пострілу після проходження кулі 15 вхідного отвору другого каналу 6, порохові гази через цей канал потраплятимуть в газову камеру 7, де вони будуть тиснути на поршень 8, в результаті чого він почне рухатися, стискуючи пружину 9, при цьому магнітні силові лінії поршня 8 перетинатимуть витки котушки статора 10, в результаті чого в котушці виникне електрорушійна сила. Якщо поршень 8 в результаті дії тиску порохових газів переміститься в газовій камері 7 за межі бокових отворів 11 раніше, ніж куля 15 вийде за межі каналу 5, то порохові гази вийдуть в 1 UA 118688 U 5 атмосферу через отвори 11, а поршень 8 під дією стисненої пружини 9 почне рухатися в попереднє положення, спричиняючи генерацію чергової порції електричної енергії, у випадку, якщо куля 15 вийде раніше за межі каналу 5, ніж поршень 8 відкриє бокові отвори 11, то порохові гази з газової камери 7 вийдуть в атмосферу через канал 5 і канал 6, а поршень 8 під дією стисненої пружини 9 почне рухатися в попереднє положення, спричиняючи генерацію чергової порції електричної енергії. Таким чином використання даного пристрою дозволить отримувати електричну енергію кожному військовослужбовцю для живлення індивідуальних засобів розвідки, зв'язку і т.п., безпосередньо під час пострілів з стрілецької зброї без зміни конструкції останньої. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Генератор електричної енергії для стрілецької зброї, що містить лінійний генератор і механізм його приводу, який відрізняється тим, що генератор електроенергії виконаний у вигляді насадки, яка накручується на вихідну різьбову частину ствола стрілецької зброї, причому в корпусі цієї насадки виконані два канали, один з яких виконаний співвісно з каналом ствола стрілецької зброї і співпадає з ним за діаметром, та має вільний вихід з протилежного кінця насадки, а другий виконується перпендикулярно до першого каналу і однією стороною сполучається з ним біля зрізу ствола стрілецької зброї, протилежна сторона другого каналу розширюється в газову камеру, навколо якої намотані котушки, і яка є статором лінійного генератора, а у газовій камері розміщений рухомий поршень, виконаний з намагніченого матеріалу, який є ротором лінійного генератора, з протилежного боку газової камери поршень підпружнений пружиною, причому з цього ж боку газова камера має бокові отвори, які вільно сполучаються з атмосферою і які сполучають основний об'єм газової камери з атмосферою при переміщенні поршня в крайнє положення, при якому пружина зазнає найбільшого стиснення. 2 UA 118688 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
