Спосіб газового моніторингу в лаві при пересуванні механізованого кріплення

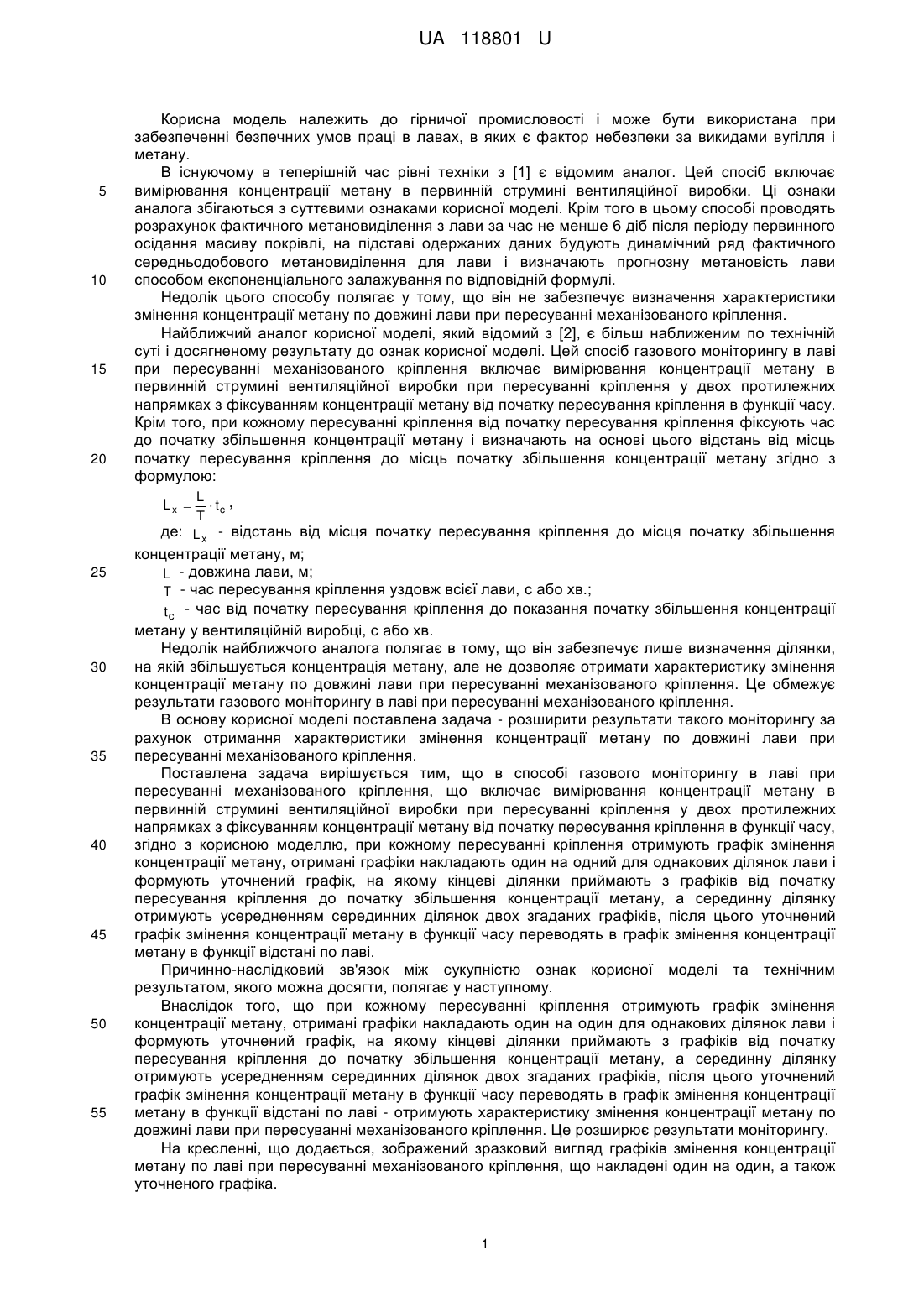

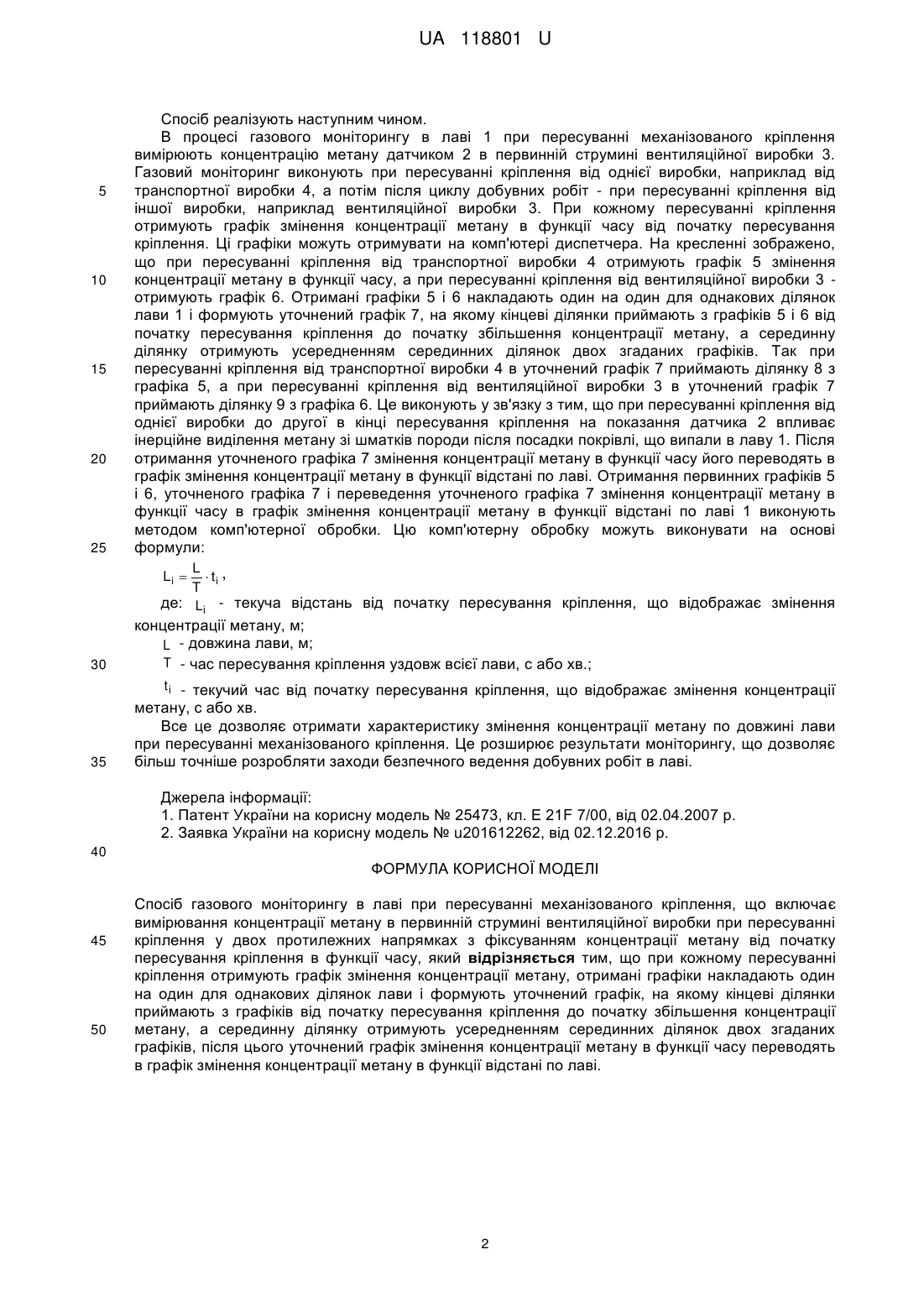

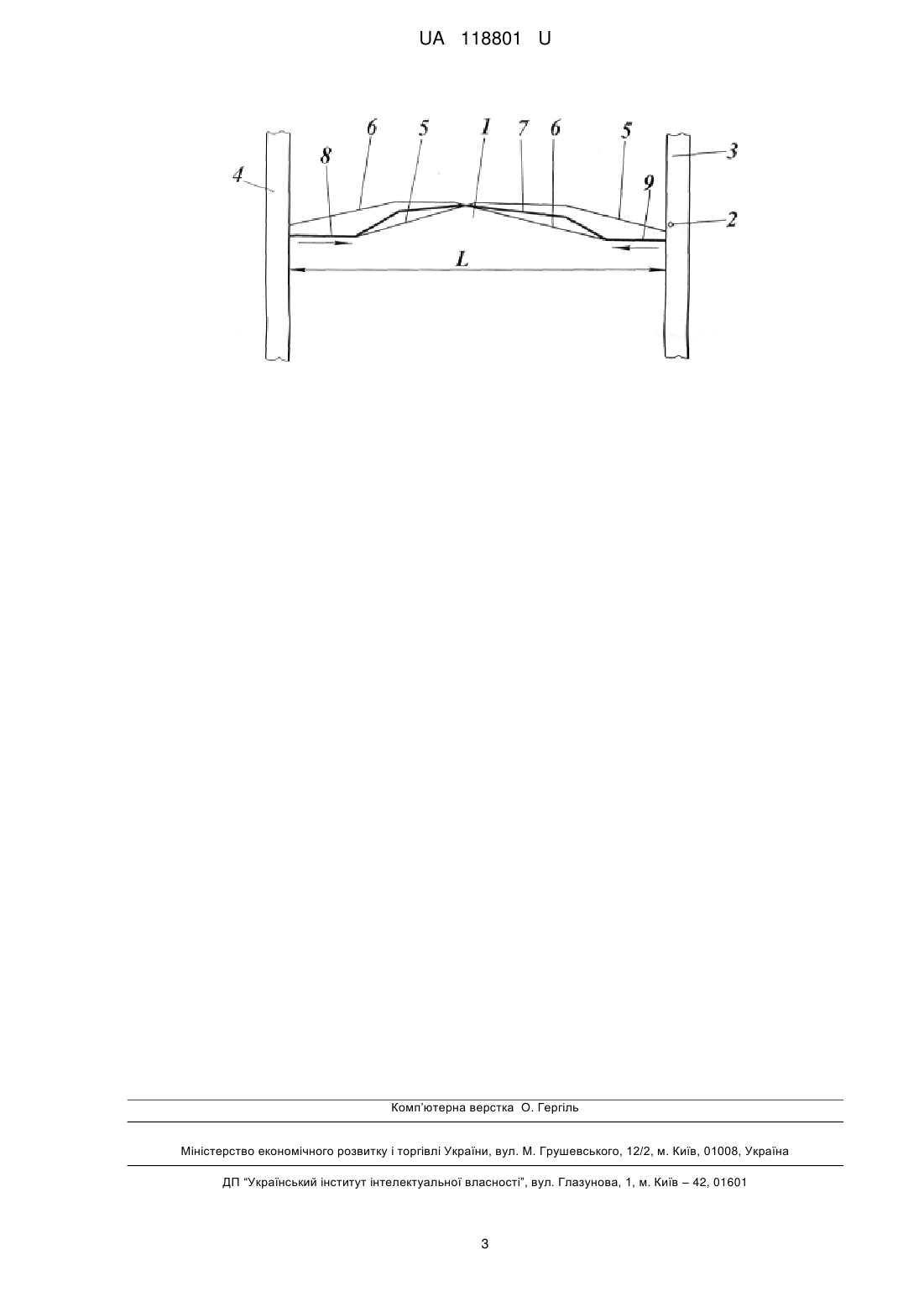

Реферат: Спосіб газового моніторингу в лаві при пересуванні механізованого кріплення включає вимірювання концентрації метану в первинній струмині вентиляційної виробки при пересуванні кріплення у двох протилежних напрямках з фіксуванням концентрації метану від початку пересування кріплення в функції часу. При кожному пересуванні кріплення отримують графік змінення концентрації метану. Отримані графіки накладають один на один для однакових ділянок лави і формують уточнений графік, на якому кінцеві ділянки приймають з графіків від початку пересування кріплення до початку збільшення концентрації метану, а серединну ділянку отримують усередненням серединних ділянок двох згаданих графіків. Після цього уточнений графік змінення концентрації метану в функції часу переводять в графік змінення концентрації метану в функції відстані по лаві. UA 118801 U (54) СПОСІБ ГАЗОВОГО МОНІТОРИНГУ В ЛАВІ ПРИ ПЕРЕСУВАННІ МЕХАНІЗОВАНОГО КРІПЛЕННЯ UA 118801 U UA 118801 U 5 10 15 20 Корисна модель належить до гірничої промисловості і може бути використана при забезпеченні безпечних умов праці в лавах, в яких є фактор небезпеки за викидами вугілля і метану. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Цей спосіб включає вимірювання концентрації метану в первинній струмині вентиляційної виробки. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Крім того в цьому способі проводять розрахунок фактичного метановиділення з лави за час не менше 6 діб після періоду первинного осідання масиву покрівлі, на підставі одержаних даних будують динамічний ряд фактичного середньодобового метановиділення для лави і визначають прогнозну метановість лави способом експоненціального залажування по відповідній формулі. Недолік цього способу полягає у тому, що він не забезпечує визначення характеристики змінення концентрації метану по довжині лави при пересуванні механізованого кріплення. Найближчий аналог корисної моделі, який відомий з [2], є більш наближеним по технічній суті і досягненому результату до ознак корисної моделі. Цей спосіб газового моніторингу в лаві при пересуванні механізованого кріплення включає вимірювання концентрації метану в первинній струмині вентиляційної виробки при пересуванні кріплення у двох протилежних напрямках з фіксуванням концентрації метану від початку пересування кріплення в функції часу. Крім того, при кожному пересуванні кріплення від початку пересування кріплення фіксують час до початку збільшення концентрації метану і визначають на основі цього відстань від місць початку пересування кріплення до місць початку збільшення концентрації метану згідно з формулою: L  tc , T де: L x - відстань від місця початку пересування кріплення до місця початку збільшення Lx  25 30 35 40 45 50 55 концентрації метану, м; L - довжина лави, м; T - час пересування кріплення уздовж всієї лави, с або хв.; t c - час від початку пересування кріплення до показання початку збільшення концентрації метану у вентиляційній виробці, с або хв. Недолік найближчого аналога полягає в тому, що він забезпечує лише визначення ділянки, на якій збільшується концентрація метану, але не дозволяє отримати характеристику змінення концентрації метану по довжині лави при пересуванні механізованого кріплення. Це обмежує результати газового моніторингу в лаві при пересуванні механізованого кріплення. В основу корисної моделі поставлена задача - розширити результати такого моніторингу за рахунок отримання характеристики змінення концентрації метану по довжині лави при пересуванні механізованого кріплення. Поставлена задача вирішується тим, що в способі газового моніторингу в лаві при пересуванні механізованого кріплення, що включає вимірювання концентрації метану в первинній струмині вентиляційної виробки при пересуванні кріплення у двох протилежних напрямках з фіксуванням концентрації метану від початку пересування кріплення в функції часу, згідно з корисною моделлю, при кожному пересуванні кріплення отримують графік змінення концентрації метану, отримані графіки накладають один на одний для однакових ділянок лави і формують уточнений графік, на якому кінцеві ділянки приймають з графіків від початку пересування кріплення до початку збільшення концентрації метану, а серединну ділянку отримують усередненням серединних ділянок двох згаданих графіків, після цього уточнений графік змінення концентрації метану в функції часу переводять в графік змінення концентрації метанув функції відстані по лаві. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі та технічним результатом, якого можна досягти, полягає у наступному. Внаслідок того, що при кожному пересуванні кріплення отримують графік змінення концентрації метану, отримані графіки накладають один на один для однакових ділянок лави і формують уточнений графік, на якому кінцеві ділянки приймають з графіків від початку пересування кріплення до початку збільшення концентрації метану, а серединну ділянку отримують усередненням серединних ділянок двох згаданих графіків, після цього уточнений графік змінення концентрації метану в функції часу переводять в графік змінення концентрації метану в функції відстані по лаві - отримують характеристику змінення концентрації метану по довжині лави при пересуванні механізованого кріплення. Це розширює результати моніторингу. На кресленні, що додається, зображений зразковий вигляд графіків змінення концентрації метану по лаві при пересуванні механізованого кріплення, що накладені один на один, а також уточненого графіка. 1 UA 118801 U 5 10 15 20 25 Спосіб реалізують наступним чином. В процесі газового моніторингу в лаві 1 при пересуванні механізованого кріплення вимірюють концентрацію метану датчиком 2 в первинній струмині вентиляційної виробки 3. Газовий моніторинг виконують при пересуванні кріплення від однієї виробки, наприклад від транспортної виробки 4, а потім після циклу добувних робіт - при пересуванні кріплення від іншої виробки, наприклад вентиляційної виробки 3. При кожному пересуванні кріплення отримують графік змінення концентрації метану в функції часу від початку пересування кріплення. Ці графіки можуть отримувати на комп'ютері диспетчера. На кресленні зображено, що при пересуванні кріплення від транспортної виробки 4 отримують графік 5 змінення концентрації метану в функції часу, а при пересуванні кріплення від вентиляційної виробки 3 отримують графік 6. Отримані графіки 5 і 6 накладають один на один для однакових ділянок лави 1 і формують уточнений графік 7, на якому кінцеві ділянки приймають з графіків 5 і 6 від початку пересування кріплення до початку збільшення концентрації метану, а серединну ділянку отримують усередненням серединних ділянок двох згаданих графіків. Так при пересуванні кріплення від транспортної виробки 4 в уточнений графік 7 приймають ділянку 8 з графіка 5, а при пересуванні кріплення від вентиляційної виробки 3 в уточнений графік 7 приймають ділянку 9 з графіка 6. Це виконують у зв'язку з тим, що при пересуванні кріплення від однієї виробки до другої в кінці пересування кріплення на показання датчика 2 впливає інерційне виділення метану зі шматків породи після посадки покрівлі, що випали в лаву 1. Після отримання уточненого графіка 7 змінення концентрації метану в функції часу його переводять в графік змінення концентрації метану в функції відстані по лаві. Отримання первинних графіків 5 і 6, уточненого графіка 7 і переведення уточненого графіка 7 змінення концентрації метану в функції часу в графік змінення концентрації метану в функції відстані по лаві 1 виконують методом комп'ютерної обробки. Цю комп'ютерну обробку можуть виконувати на основі формули: L  ti , T де: Li - текуча відстань від початку пересування кріплення, що відображає змінення Li  30 концентрації метану, м; L - довжина лави, м; T - час пересування кріплення уздовж всієї лави, с або хв.; 35 t i - текучий час від початку пересування кріплення, що відображає змінення концентрації метану, с або хв. Все це дозволяє отримати характеристику змінення концентрації метану по довжині лави при пересуванні механізованого кріплення. Це розширює результати моніторингу, що дозволяє більш точніше розробляти заходи безпечного ведення добувних робіт в лаві. Джерела інформації: 1. Патент України на корисну модель № 25473, кл. Е 21F 7/00, від 02.04.2007 р. 2. Заявка України на корисну модель № u201612262, від 02.12.2016 р. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Спосіб газового моніторингу в лаві при пересуванні механізованого кріплення, що включає вимірювання концентрації метану в первинній струмині вентиляційної виробки при пересуванні кріплення у двох протилежних напрямках з фіксуванням концентрації метану від початку пересування кріплення в функції часу, який відрізняється тим, що при кожному пересуванні кріплення отримують графік змінення концентрації метану, отримані графіки накладають один на один для однакових ділянок лави і формують уточнений графік, на якому кінцеві ділянки приймають з графіків від початку пересування кріплення до початку збільшення концентрації метану, а серединну ділянку отримують усередненням серединних ділянок двох згаданих графіків, після цього уточнений графік змінення концентрації метану в функції часу переводять в графік змінення концентрації метану в функції відстані по лаві. 2 UA 118801 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
