Обладнання для розбирання пошкоджених будівельних конструкцій

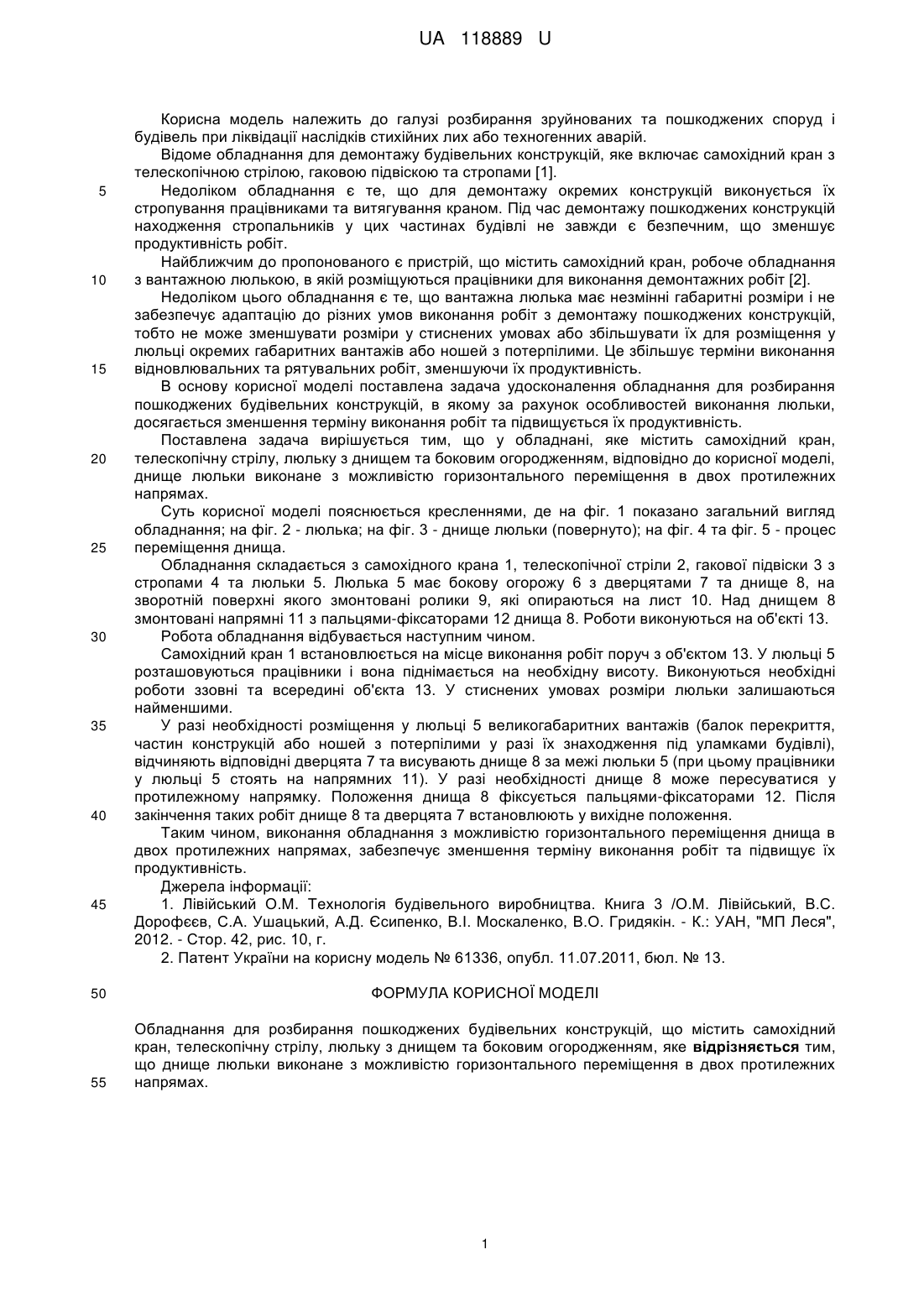

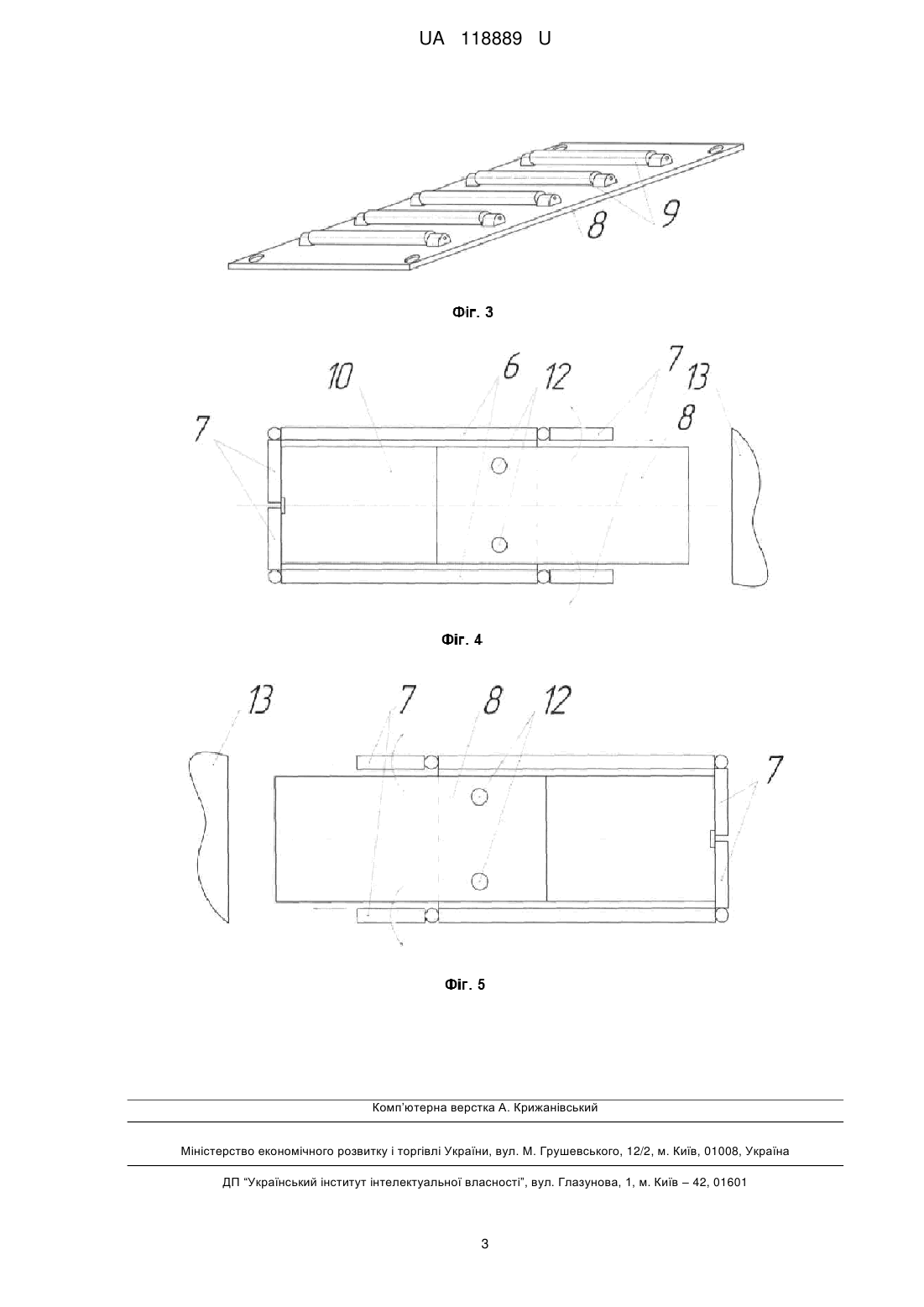

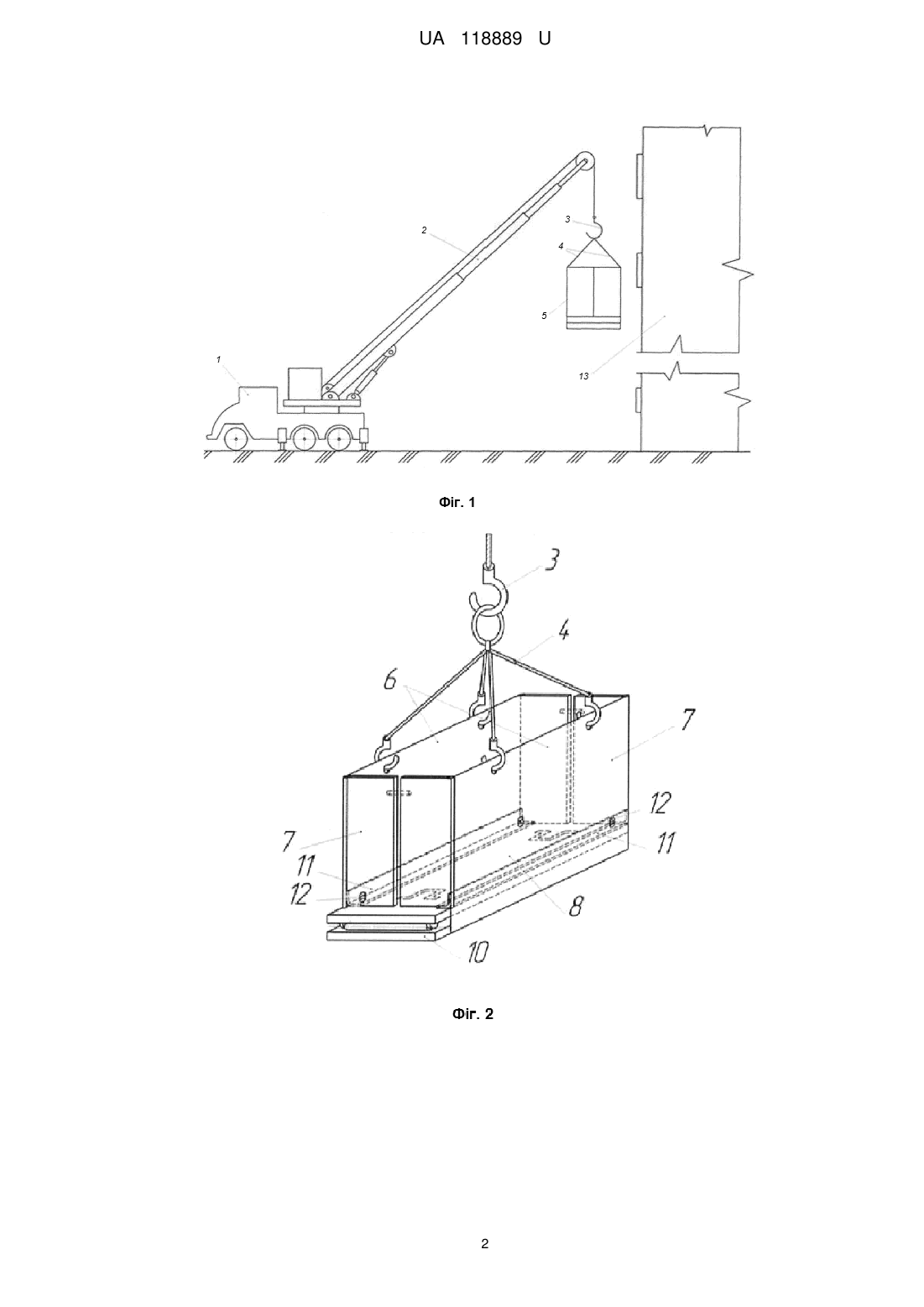

Реферат: Обладнання для розбирання пошкоджених будівельних конструкцій має самохідний кран, телескопічну стрілу, люльку з днищем та боковим огородженням. Днище люльки виконане з можливістю горизонтального переміщення в двох протилежних напрямах. UA 118889 U (12) UA 118889 U UA 118889 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі розбирання зруйнованих та пошкоджених споруд і будівель при ліквідації наслідків стихійних лих або техногенних аварій. Відоме обладнання для демонтажу будівельних конструкцій, яке включає самохідний кран з телескопічною стрілою, гаковою підвіскою та стропами [1]. Недоліком обладнання є те, що для демонтажу окремих конструкцій виконується їх стропування працівниками та витягування краном. Під час демонтажу пошкоджених конструкцій находження стропальників у цих частинах будівлі не завжди є безпечним, що зменшує продуктивність робіт. Найближчим до пропонованого є пристрій, що містить самохідний кран, робоче обладнання з вантажною люлькою, в якій розміщуються працівники для виконання демонтажних робіт [2]. Недоліком цього обладнання є те, що вантажна люлька має незмінні габаритні розміри і не забезпечує адаптацію до різних умов виконання робіт з демонтажу пошкоджених конструкцій, тобто не може зменшувати розміри у стиснених умовах або збільшувати їх для розміщення у люльці окремих габаритних вантажів або ношей з потерпілими. Це збільшує терміни виконання відновлювальних та рятувальних робіт, зменшуючи їх продуктивність. В основу корисної моделі поставлена задача удосконалення обладнання для розбирання пошкоджених будівельних конструкцій, в якому за рахунок особливостей виконання люльки, досягається зменшення терміну виконання робіт та підвищується їх продуктивність. Поставлена задача вирішується тим, що у обладнані, яке містить самохідний кран, телескопічну стрілу, люльку з днищем та боковим огородженням, відповідно до корисної моделі, днище люльки виконане з можливістю горизонтального переміщення в двох протилежних напрямах. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд обладнання; на фіг. 2 - люлька; на фіг. 3 - днище люльки (повернуто); на фіг. 4 та фіг. 5 - процес переміщення днища. Обладнання складається з самохідного крана 1, телескопічної стріли 2, гакової підвіски 3 з стропами 4 та люльки 5. Люлька 5 має бокову огорожу 6 з дверцятами 7 та днище 8, на зворотній поверхні якого змонтовані ролики 9, які опираються на лист 10. Над днищем 8 змонтовані напрямні 11 з пальцями-фіксаторами 12 днища 8. Роботи виконуються на об'єкті 13. Робота обладнання відбувається наступним чином. Самохідний кран 1 встановлюється на місце виконання робіт поруч з об'єктом 13. У люльці 5 розташовуються працівники і вона піднімається на необхідну висоту. Виконуються необхідні роботи ззовні та всередині об'єкта 13. У стиснених умовах розміри люльки залишаються найменшими. У разі необхідності розміщення у люльці 5 великогабаритних вантажів (балок перекриття, частин конструкцій або ношей з потерпілими у разі їх знаходження під уламками будівлі), відчиняють відповідні дверцята 7 та висувають днище 8 за межі люльки 5 (при цьому працівники у люльці 5 стоять на напрямних 11). У разі необхідності днище 8 може пересуватися у протилежному напрямку. Положення днища 8 фіксується пальцями-фіксаторами 12. Після закінчення таких робіт днище 8 та дверцята 7 встановлюють у вихідне положення. Таким чином, виконання обладнання з можливістю горизонтального переміщення днища в двох протилежних напрямах, забезпечує зменшення терміну виконання робіт та підвищує їх продуктивність. Джерела інформації: 1. Лівійський О.М. Технологія будівельного виробництва. Книга 3 /О.М. Лівійський, В.С. Дорофєєв, С.А. Ушацький, А.Д. Єсипенко, В.І. Москаленко, В.О. Гридякін. - К.: УАН, "МП Леся", 2012. - Стор. 42, рис. 10, г. 2. Патент України на корисну модель № 61336, опубл. 11.07.2011, бюл. № 13. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Обладнання для розбирання пошкоджених будівельних конструкцій, що містить самохідний кран, телескопічну стрілу, люльку з днищем та боковим огородженням, яке відрізняється тим, що днище люльки виконане з можливістю горизонтального переміщення в двох протилежних напрямах. 1 UA 118889 U 2 UA 118889 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
