Межовий знак з вбудованим інформаційно-ідентифікаційним чипом

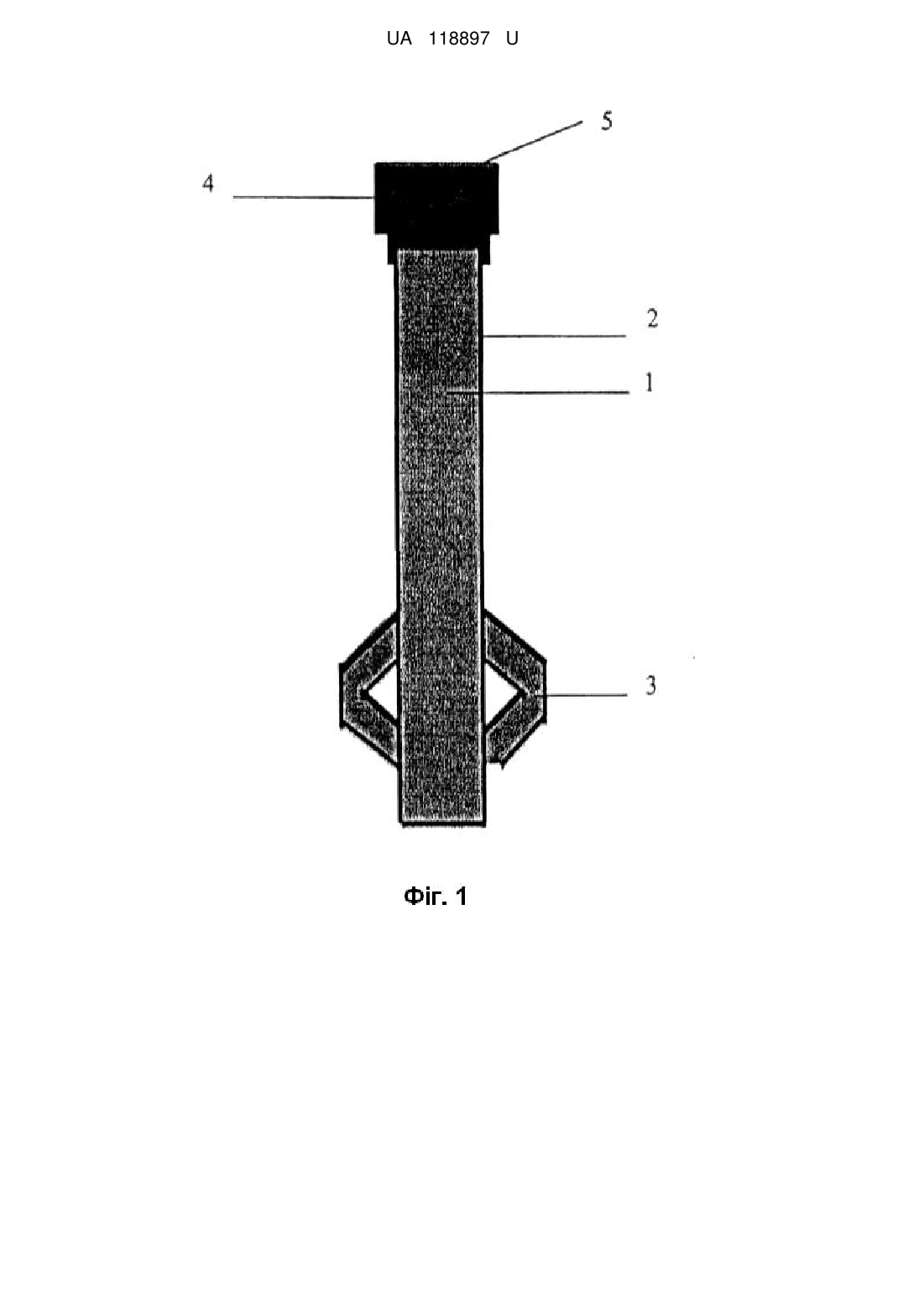

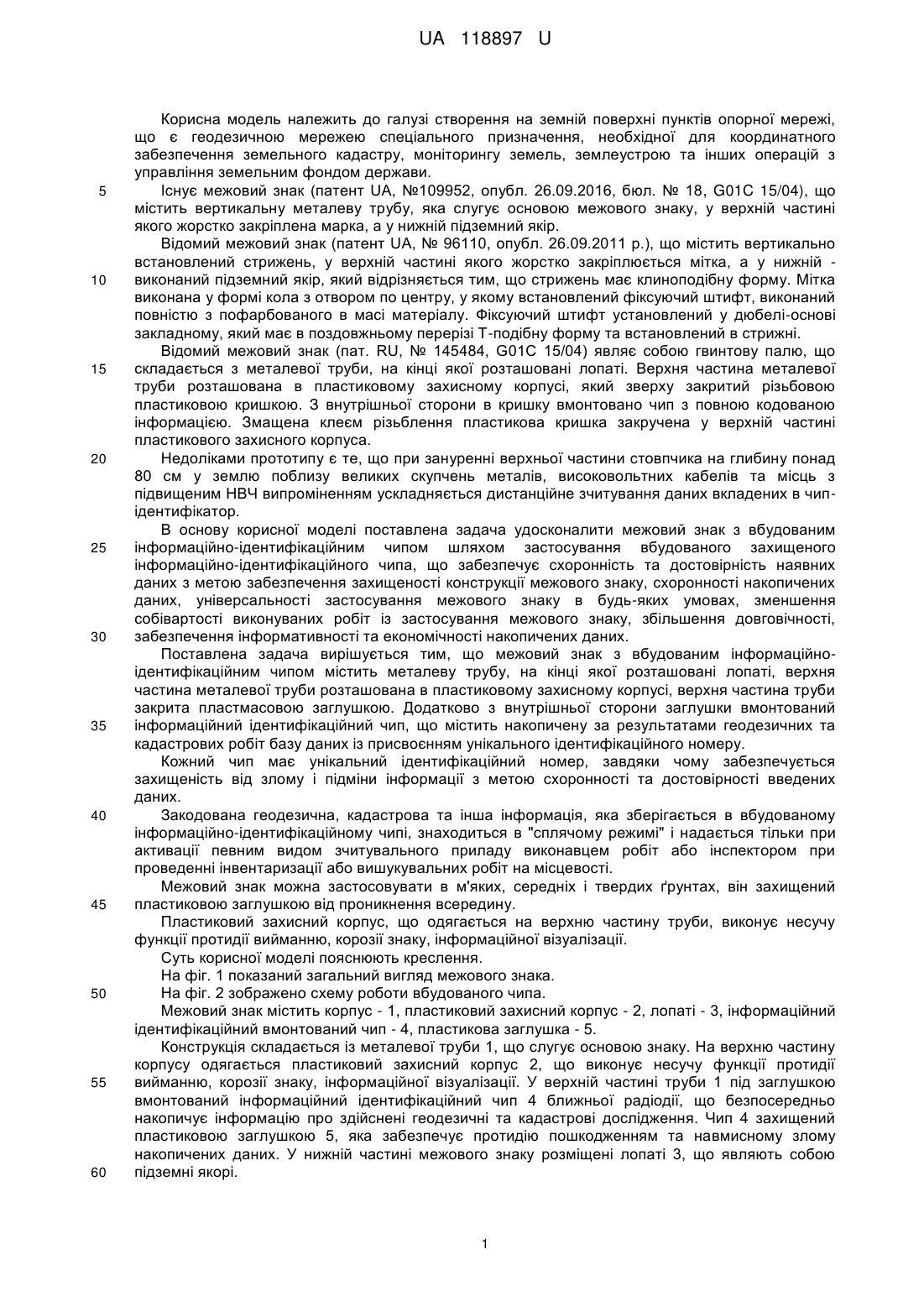

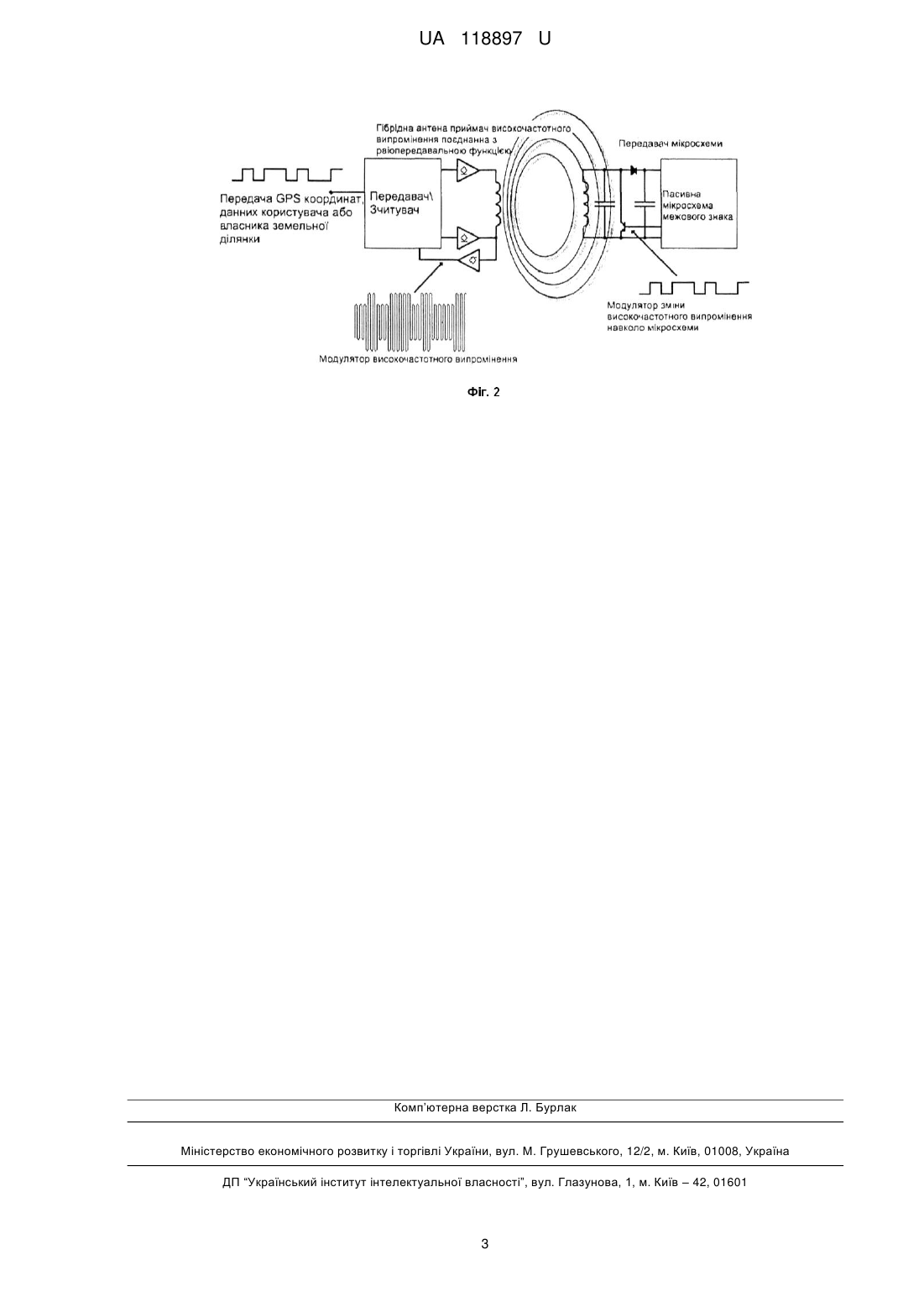

Реферат: Межовий знак з вбудованим інформаційно-ідентифікаційним чипом містить металеву трубу, на кінці якої розташовані лопаті, верхня частина металевої труби розташована в пластиковому захисному корпусі, верхня частина труби закрита пластмасовою заглушкою. Додатково з внутрішньої сторони заглушки вмонтований інформаційний ідентифікаційний чип, що містить накопичену за результатами геодезичних та кадастрових робіт базу даних із присвоєнням унікального ідентифікаційного номера. UA 118897 U (12) UA 118897 U UA 118897 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі створення на земній поверхні пунктів опорної мережі, що є геодезичною мережею спеціального призначення, необхідної для координатного забезпечення земельного кадастру, моніторингу земель, землеустрою та інших операцій з управління земельним фондом держави. Існує межовий знак (патент UA, №109952, опубл. 26.09.2016, бюл. № 18, G01C 15/04), що містить вертикальну металеву трубу, яка слугує основою межового знаку, у верхній частині якого жорстко закріплена марка, а у нижній підземний якір. Відомий межовий знак (патент UA, № 96110, опубл. 26.09.2011 р.), що містить вертикально встановлений стрижень, у верхній частині якого жорстко закріплюється мітка, а у нижній виконаний підземний якір, який відрізняється тим, що стрижень має клиноподібну форму. Мітка виконана у формі кола з отвором по центру, у якому встановлений фіксуючий штифт, виконаний повністю з пофарбованого в масі матеріалу. Фіксуючий штифт установлений у дюбелі-основі закладному, який має в поздовжньому перерізі Т-подібну форму та встановлений в стрижні. Відомий межовий знак (пат. RU, № 145484, G01C 15/04) являє собою гвинтову палю, що складається з металевої труби, на кінці якої розташовані лопаті. Верхня частина металевої труби розташована в пластиковому захисному корпусі, який зверху закритий різьбовою пластиковою кришкою. З внутрішньої сторони в кришку вмонтовано чип з повною кодованою інформацією. Змащена клеєм різьблення пластикова кришка закручена у верхній частині пластикового захисного корпуса. Недоліками прототипу є те, що при зануренні верхньої частини стовпчика на глибину понад 80 см у землю поблизу великих скупчень металів, високовольтних кабелів та місць з підвищеним НВЧ випроміненням ускладняється дистанційне зчитування даних вкладених в чипідентифікатор. В основу корисної моделі поставлена задача удосконалити межовий знак з вбудованим інформаційно-ідентифікаційним чипом шляхом застосування вбудованого захищеного інформаційно-ідентифікаційного чипа, що забезпечує схоронність та достовірність наявних даних з метою забезпечення захищеності конструкції межового знаку, схоронності накопичених даних, універсальності застосування межового знаку в будь-яких умовах, зменшення собівартості виконуваних робіт із застосування межового знаку, збільшення довговічності, забезпечення інформативності та економічності накопичених даних. Поставлена задача вирішується тим, що межовий знак з вбудованим інформаційноідентифікаційним чипом містить металеву трубу, на кінці якої розташовані лопаті, верхня частина металевої труби розташована в пластиковому захисному корпусі, верхня частина труби закрита пластмасовою заглушкою. Додатково з внутрішньої сторони заглушки вмонтований інформаційний ідентифікаційний чип, що містить накопичену за результатами геодезичних та кадастрових робіт базу даних із присвоєнням унікального ідентифікаційного номеру. Кожний чип має унікальний ідентифікаційний номер, завдяки чому забезпечується захищеність від злому і підміни інформації з метою схоронності та достовірності введених даних. Закодована геодезична, кадастрова та інша інформація, яка зберігається в вбудованому інформаційно-ідентифікаційному чипі, знаходиться в "сплячому режимі" і надається тільки при активації певним видом зчитувального приладу виконавцем робіт або інспектором при проведенні інвентаризації або вишукувальних робіт на місцевості. Межовий знак можна застосовувати в м'яких, середніх і твердих ґрунтах, він захищений пластиковою заглушкою від проникнення всередину. Пластиковий захисний корпус, що одягається на верхню частину труби, виконує несучу функції протидії вийманню, корозії знаку, інформаційної візуалізації. Суть корисної моделі пояснюють креслення. На фіг. 1 показаний загальний вигляд межового знака. На фіг. 2 зображено схему роботи вбудованого чипа. Межовий знак містить корпус - 1, пластиковий захисний корпус - 2, лопаті - 3, інформаційний ідентифікаційний вмонтований чип - 4, пластикова заглушка - 5. Конструкція складається із металевої труби 1, що слугує основою знаку. На верхню частину корпусу одягається пластиковий захисний корпус 2, що виконує несучу функції протидії вийманню, корозії знаку, інформаційної візуалізації. У верхній частині труби 1 під заглушкою вмонтований інформаційний ідентифікаційний чип 4 ближньої радіодії, що безпосередньо накопичує інформацію про здійснені геодезичні та кадастрові дослідження. Чип 4 захищений пластиковою заглушкою 5, яка забезпечує протидію пошкодженням та навмисному злому накопичених даних. У нижній частині межового знаку розміщені лопаті 3, що являють собою підземні якорі. 1 UA 118897 U 5 10 15 20 25 30 Установка межового знака здійснюється таким чином. Труба 1 із нанесеним пластиковим захисним корпусом 2 заглиблюється у ґрунт за допомогою ручного мобільного коперу, і забивається за допомогою звичайної кувалди або молота із застосуванням прокладки (деревини або пілотної гуми) з метою недопущення пошкоджень труби 1 із пластиковим захисним корпусом 2. У разі необхідності труба 1 із нанесеним пластиковим захисним корпусом 2 закопується на необхідну глибину. Межовий знак фіксується у ґрунті на заданій глибині за допомогою лопатей 3. Наприкінці пластикова заглушка 5 вручну запресовується разом із вмонтованим інформаційним ідентифікаційним чипом 4. Мікросхема передає сигнал методом модуляції завантаження сигналу несучої частоти згідно з принципом навантаження модуляції. Кожна мікросхема має унікальний ідентифікаційний номер. Коли відбувається зчитування, то кожна операція обчислення в мікросхемі мимоволі видозмінює електромагнітне поле навколо чипа. За допомогою спрямованої антени можна відстежувати і реєструвати динаміку споживання енергії чипом, зокрема відмінності в побічних сигналах, що випромінюються при прийманні правильних і неправильних бітів пароля. Для початку роботи з ідентифікатором досить розблокувати пристрій, піднести зчитувач до антени, відбувається обмін даними, принцип обміну даними показано на фіг.2. Під час виконання кадастрових та геодезичних робіт і визначення координат точки замовлення (знаку) із застосуванням принципу GPS-обміну даними вводяться координати користувача чи власника земельної ділянки до вмонтованого інформаційного ідентифікаційного чипа 4. Далі здійснюється зчитування і модифікація одержаної інформації за допомогою передавача-зчитувача. Модифікована інформація із застосуванням модулятора високочастотного випромінювання передається до гібридної антени-приймача високочастотного випромінювання, яка уособлює в собі радіопередавальну функцію. Електричні мікрочастоти передаються до пасивної мікросхеми межового знаку за допомогою модулятора зміни високочастотного випромінювання навколо мікросхеми. Закодована таким чином інформація є джерелом обміну геодезичними та кадастровими даними, отриманими в ході виконання відповідних робіт. На базі унікальних ідентифікаторів знаків будується система обліку, реєстрації геодезичної інформації, відображення на інтерактивній публічній мапі місць встановлення знаків, ведення та накопичення бази даних землевпорядної документації при передачі у власність чи користування земельних ділянок. Система дозволяє здійснювати необхідні коригування, а також аналітичні та інвентаризаційні роботи будь-якої складності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Межовий знак з вбудованим інформаційно-ідентифікаційним чипом, що містить металеву трубу, на кінці якої розташовані лопаті, верхня частина металевої труби розташована в пластиковому захисному корпусі, верхня частина труби закрита пластмасовою заглушкою, який відрізняється тим, що з внутрішньої сторони заглушки вмонтований інформаційний ідентифікаційний чип, що містить накопичену за результатами геодезичних та кадастрових робіт базу даних із присвоєнням унікального ідентифікаційного номера. 2 UA 118897 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
