U-подібний очищувач-зволожувач повітря

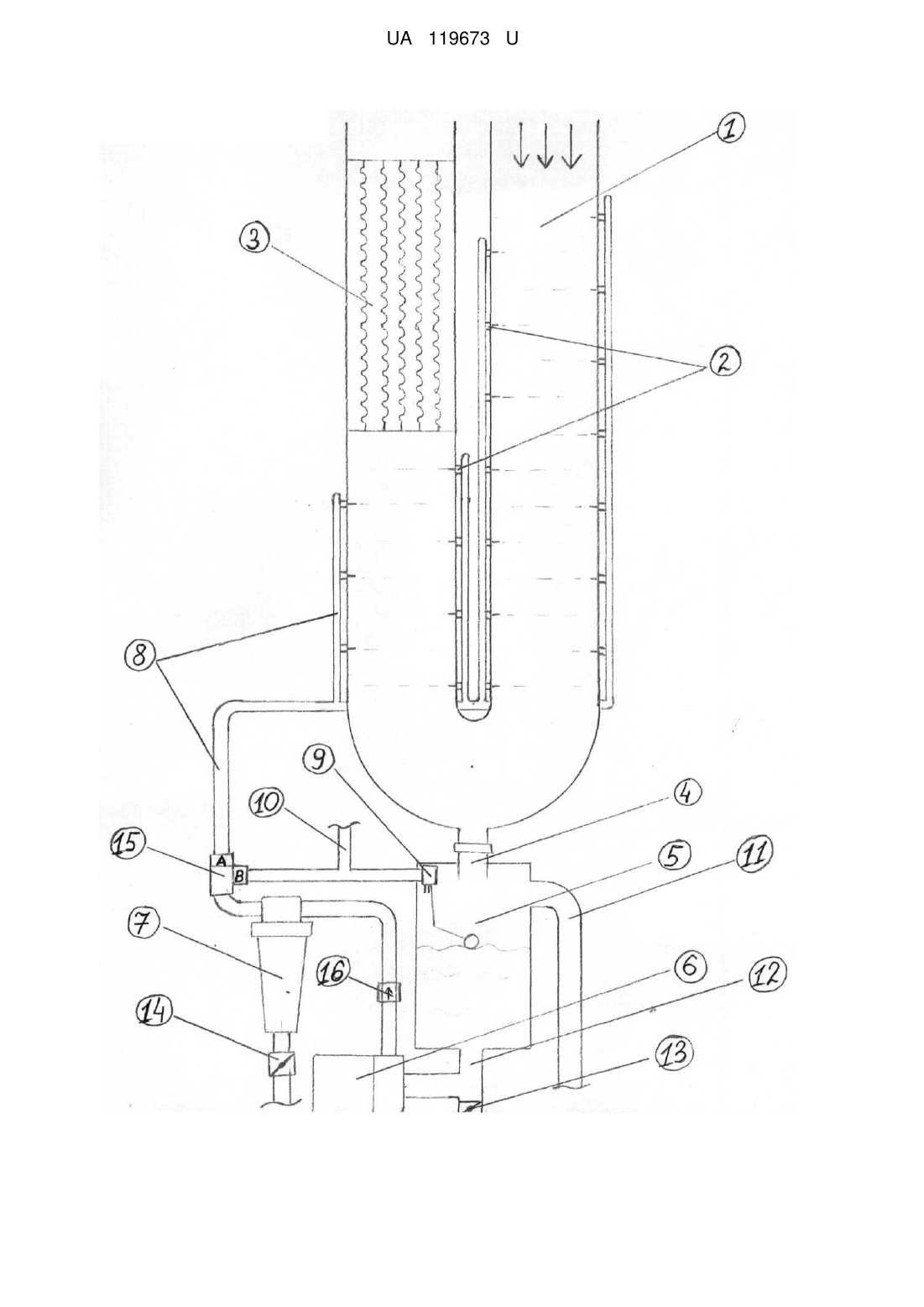

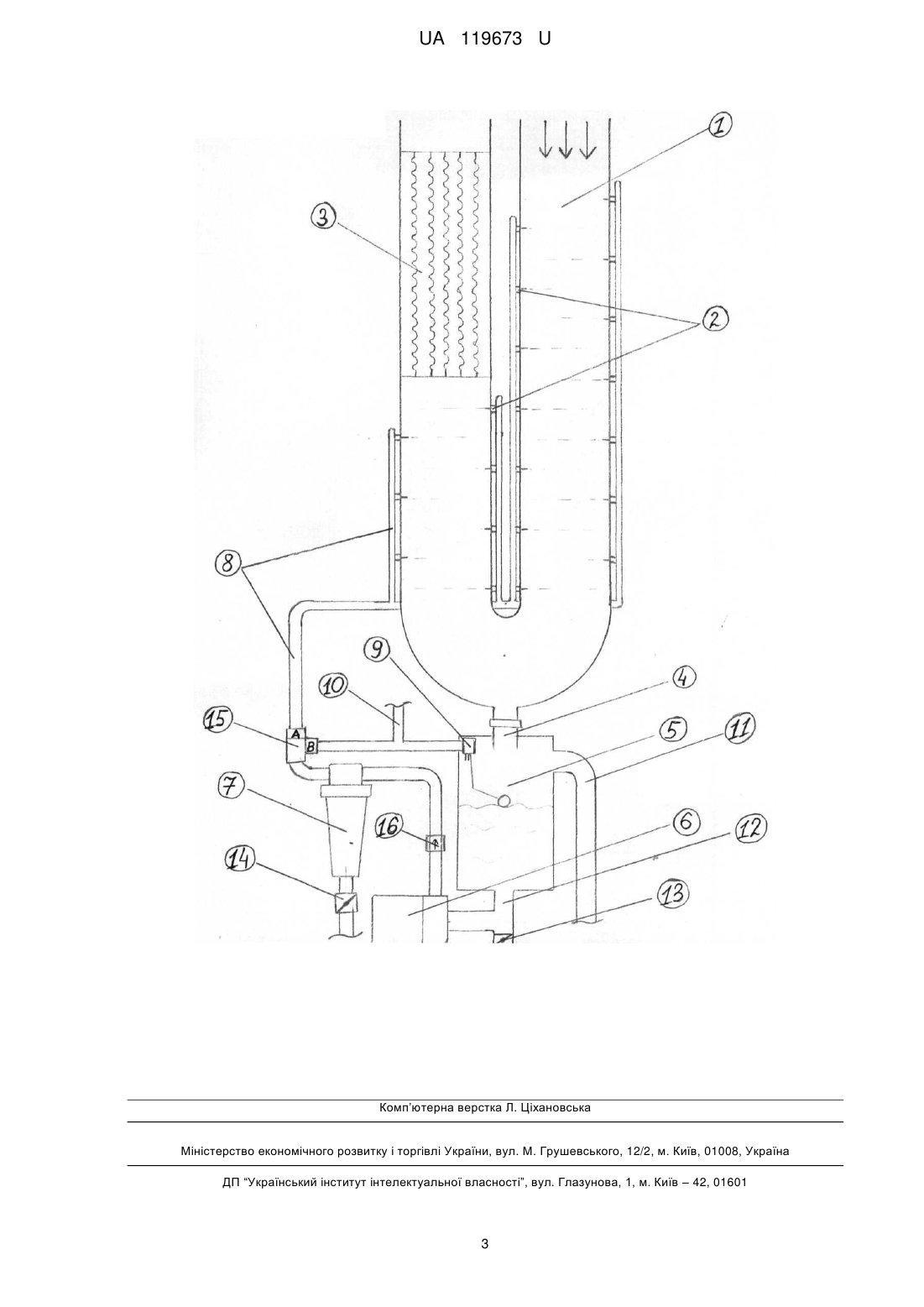

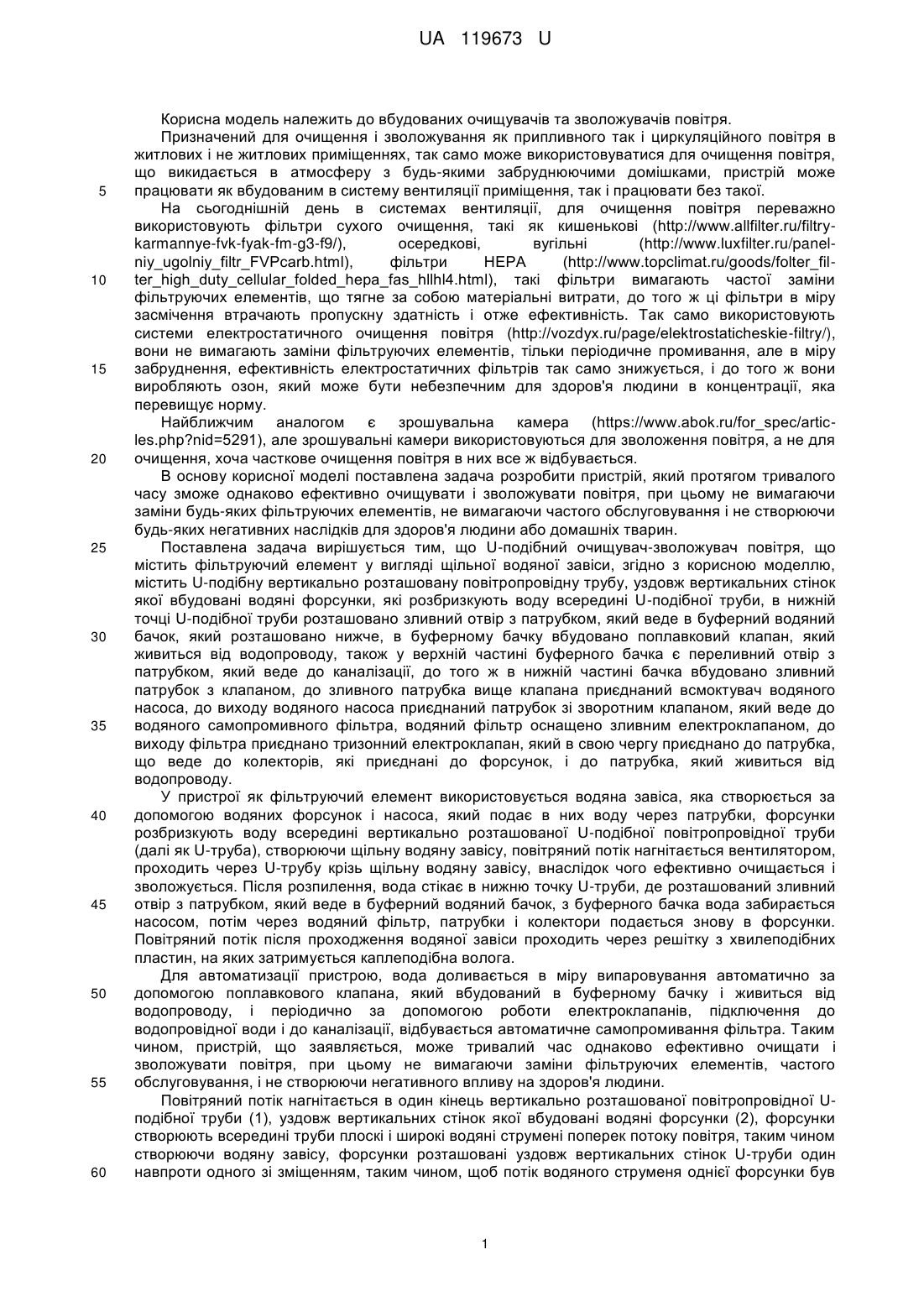

Реферат: U-подібний очищувач-зволожувач повітря містить фільтруючий елемент у вигляді щільної водяної завіси, U-подібну вертикально розташовану повітропровідну трубу, уздовж вертикальних стінок якої вбудовані водяні форсунки, які розбризкують воду всередині Uподібної труби. В нижній точці U-подібної труби розташовано зливний отвір з патрубком, який веде в буферний водяний бачок, який розташовано нижче, в буферному бачку вбудовано поплавковий клапан, який живиться від водопроводу, також у верхній частині буферного бачка є переливний отвір з патрубком, який веде до каналізації. В нижній частині бачка вбудовано зливний патрубок з клапаном, до зливного патрубка вище клапана приєднаний всмоктувач водяного насоса, до виходу водяного насоса приєднаний патрубок зі зворотним клапаном, який веде до водяного самопромивного фільтра. Водяний фільтр оснащено зливним електроклапаном, до виходу фільтра приєднано тризонний електроклапан, який в свою чергу приєднано до патрубка, що веде до колекторів, які приєднані до форсунок, і до патрубка, який живиться від водопроводу. UA 119673 U (12) UA 119673 U UA 119673 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вбудованих очищувачів та зволожувачів повітря. Призначений для очищення і зволожування як припливного так і циркуляційного повітря в житлових і не житлових приміщеннях, так само може використовуватися для очищення повітря, що викидається в атмосферу з будь-якими забруднюючими домішками, пристрій може працювати як вбудованим в систему вентиляції приміщення, так і працювати без такої. На сьогоднішній день в системах вентиляції, для очищення повітря переважно використовують фільтри сухого очищення, такі як кишенькові (http://www.allfilter.ru/filtrykarmannye-fvk-fyak-fm-g3-f9/), осередкові, вугільні (http://www.luxfilter.ru/panelniy_ugolniy_filtr_FVPcarb.html), фільтри НЕРА (http://www.topclimat.ru/goods/folter_filter_high_duty_cellular_folded_hepa_fas_hllhl4.html), такі фільтри вимагають частої заміни фільтруючих елементів, що тягне за собою матеріальні витрати, до того ж ці фільтри в міру засмічення втрачають пропускну здатність і отже ефективність. Так само використовують системи електростатичного очищення повітря (http://vozdyx.ru/page/elektrostaticheskie-filtry/), вони не вимагають заміни фільтруючих елементів, тільки періодичне промивання, але в міру забруднення, ефективність електростатичних фільтрів так само знижується, і до того ж вони виробляють озон, який може бути небезпечним для здоров'я людини в концентрації, яка перевищує норму. Найближчим аналогом є зрошувальна камера (https://www.abok.ru/for_spec/articles.php?nid=5291), але зрошувальні камери використовуються для зволоження повітря, а не для очищення, хоча часткове очищення повітря в них все ж відбувається. В основу корисної моделі поставлена задача розробити пристрій, який протягом тривалого часу зможе однаково ефективно очищувати і зволожувати повітря, при цьому не вимагаючи заміни будь-яких фільтруючих елементів, не вимагаючи частого обслуговування і не створюючи будь-яких негативних наслідків для здоров'я людини або домашніх тварин. Поставлена задача вирішується тим, що U-подібний очищувач-зволожувач повітря, що містить фільтруючий елемент у вигляді щільної водяної завіси, згідно з корисною моделлю, містить U-подібну вертикально розташовану повітропровідну трубу, уздовж вертикальних стінок якої вбудовані водяні форсунки, які розбризкують воду всередині U-подібної труби, в нижній точці U-подібної труби розташовано зливний отвір з патрубком, який веде в буферний водяний бачок, який розташовано нижче, в буферному бачку вбудовано поплавковий клапан, який живиться від водопроводу, також у верхній частині буферного бачка є переливний отвір з патрубком, який веде до каналізації, до того ж в нижній частині бачка вбудовано зливний патрубок з клапаном, до зливного патрубка вище клапана приєднаний всмоктувач водяного насоса, до виходу водяного насоса приєднаний патрубок зі зворотним клапаном, який веде до водяного самопромивного фільтра, водяний фільтр оснащено зливним електроклапаном, до виходу фільтра приєднано тризонний електроклапан, який в свою чергу приєднано до патрубка, що веде до колекторів, які приєднані до форсунок, і до патрубка, який живиться від водопроводу. У пристрої як фільтруючий елемент використовується водяна завіса, яка створюється за допомогою водяних форсунок і насоса, який подає в них воду через патрубки, форсунки розбризкують воду всередині вертикально розташованої U-подібної повітропровідної труби (далі як U-труба), створюючи щільну водяну завісу, повітряний потік нагнітається вентилятором, проходить через U-трубу крізь щільну водяну завісу, внаслідок чого ефективно очищається і зволожується. Після розпилення, вода стікає в нижню точку U-труби, де розташований зливний отвір з патрубком, який веде в буферний водяний бачок, з буферного бачка вода забирається насосом, потім через водяний фільтр, патрубки і колектори подається знову в форсунки. Повітряний потік після проходження водяної завіси проходить через решітку з хвилеподібних пластин, на яких затримується каплеподібна волога. Для автоматизації пристрою, вода доливається в міру випаровування автоматично за допомогою поплавкового клапана, який вбудований в буферному бачку і живиться від водопроводу, і періодично за допомогою роботи електроклапанів, підключення до водопровідної води і до каналізації, відбувається автоматичне самопромивання фільтра. Таким чином, пристрій, що заявляється, може тривалий час однаково ефективно очищати і зволожувати повітря, при цьому не вимагаючи заміни фільтруючих елементів, частого обслуговування, і не створюючи негативного впливу на здоров'я людини. Повітряний потік нагнітається в один кінець вертикально розташованої повітропровідної Uподібної труби (1), уздовж вертикальних стінок якої вбудовані водяні форсунки (2), форсунки створюють всередині труби плоскі і широкі водяні струмені поперек потоку повітря, таким чином створюючи водяну завісу, форсунки розташовані уздовж вертикальних стінок U-труби один навпроти одного зі зміщенням, таким чином, щоб потік водяного струменя однієї форсунки був 1 UA 119673 U 5 10 15 20 25 направлений в область між двома розташованими навпроти форсунками (але таке розташування форсунок не є принциповим), повітряний потік, проходячи через щільну водяну завісу ефективно очищається і зволожується, перед вихідною частиною U-труби в середині розташована решітка з хвилеподібних пластин (3) на яких затримується краплеподібна волога і стікає в нижню точку U-труби, так само як вода, розбризкана форсунками, стікає в нижню точку U-труби, в якій розташований зливний отвір з патрубком (4), який веде в буферний бачок (5), з бачка вода забирається насосом (6) і подається у водяний самопромивний фільтр (7), далі вода через патрубки і колектори (8) надходить знову в форсунки, по мірі випаровування води відбувається автоматичний долив за допомогою поплавкового клапана (9), який вбудований в буферному бачку і живиться від водопроводу (10), так само у верхній частині буферного бачка розташований переливний отвір з патрубком (11), який веде в каналізацію, і в нижній частині бачка розташований зливний отвір з патрубком (12), який також веде в каналізацію і оснащений клапаном (13), до зливного патрубка приєднаний всмоктувач водяного насоса, а зливний клапан призначений для примусового зливу води з буферного бачка під час обслуговування пристрою. Для періодичного автоматичного промивання водяного фільтра (7) в процесі роботи пристрою, він оснащений електроклапаном (14), підключеним до каналізації, і підведенням водопровідної води (10) з 3-и зонним електроклапаном (15), в патрубку між насосом і водяним фільтром вбудований зворотний клапан (16). Клапани призначені для забезпечення промивання водяного фільтра і поновлення води в пристрої, клапани спрацьовують або автоматично, або ручним перемиканням за допомогою панелі управління і електроніки (умовно не показані). Промивання фільтра і оновлення води в пристрої відбувається наступним чином; клапан (14) відкривається, насос кілька секунд продовжує працювати, далі насос зупиняється і клапан (15) одночасно відкриває канал (В) і закриває канал (А), відбувається промивка фільтра проточною водою, через деякий час клапани переключаються в початкове положення, тобто клапан (14) закритий, клапан (15) перекриває канал (В) і відкриває канал (А). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 U-подібний очищувач-зволожувач повітря, що містить фільтруючий елемент у вигляді щільної водяної завіси, який відрізняється тим, що містить U-подібну вертикально розташовану повітропровідну трубу, уздовж вертикальних стінок якої вбудовані водяні форсунки, які розбризкують воду всередині U-подібної труби, в нижній точці U-подібної труби розташовано зливний отвір з патрубком, який веде в буферний водяний бачок, який розташовано нижче, в буферному бачку вбудовано поплавковий клапан, який живиться від водопроводу, також у верхній частині буферного бачка є переливний отвір з патрубком, який веде до каналізації, до того ж в нижній частині бачка вбудовано зливний патрубок з клапаном, до зливного патрубка вище клапана приєднаний всмоктувач водяного насоса, до виходу водяного насоса приєднаний патрубок зі зворотним клапаном, який веде до водяного самопромивного фільтра, водяний фільтр оснащено зливним електроклапаном, до виходу фільтра приєднано тризонний електроклапан, який в свою чергу приєднано до патрубка, що веде до колекторів, які приєднані до форсунок, і до патрубка, який живиться від водопроводу. 2 UA 119673 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
