Автомийка самообслуговування модульного типу

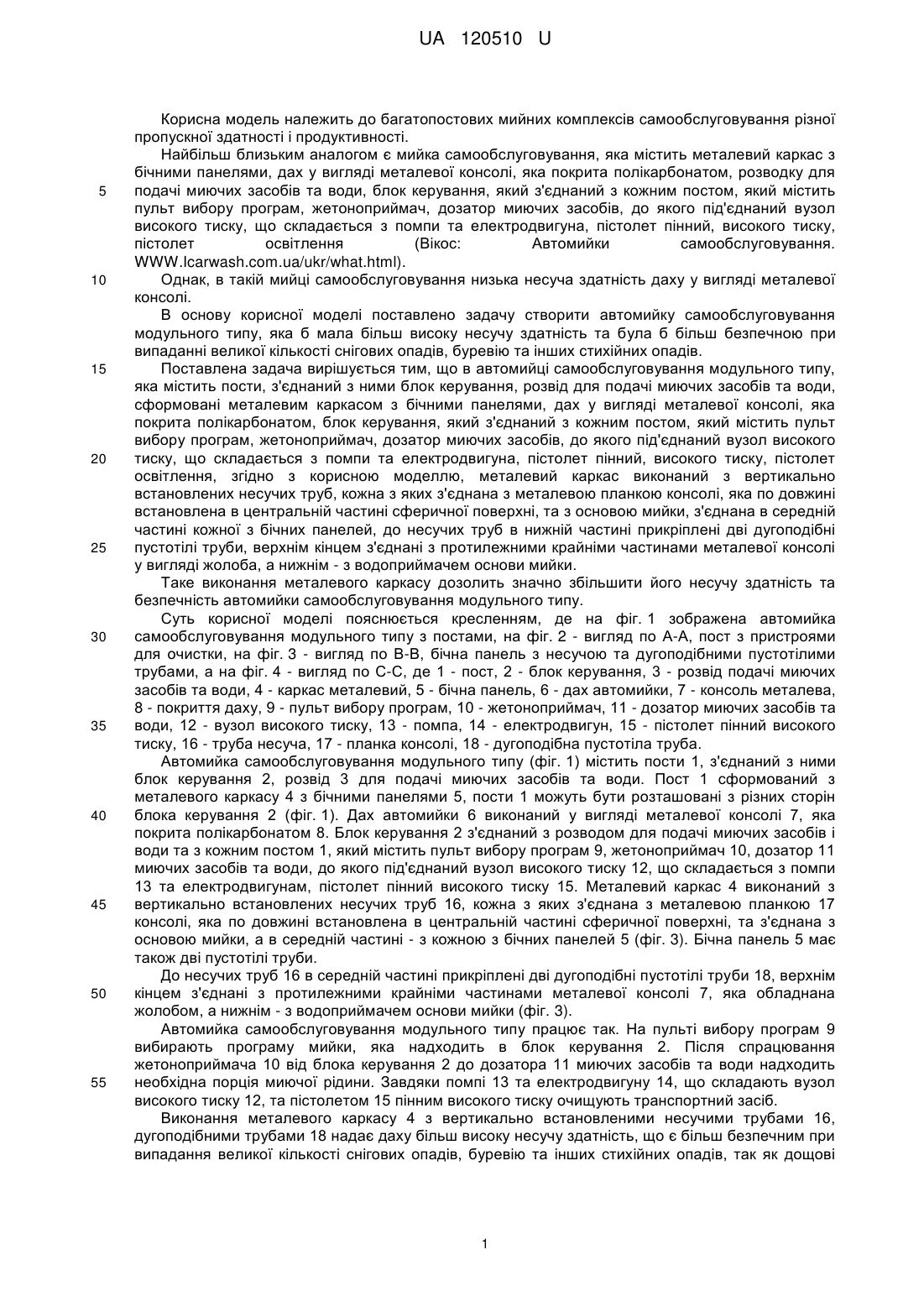

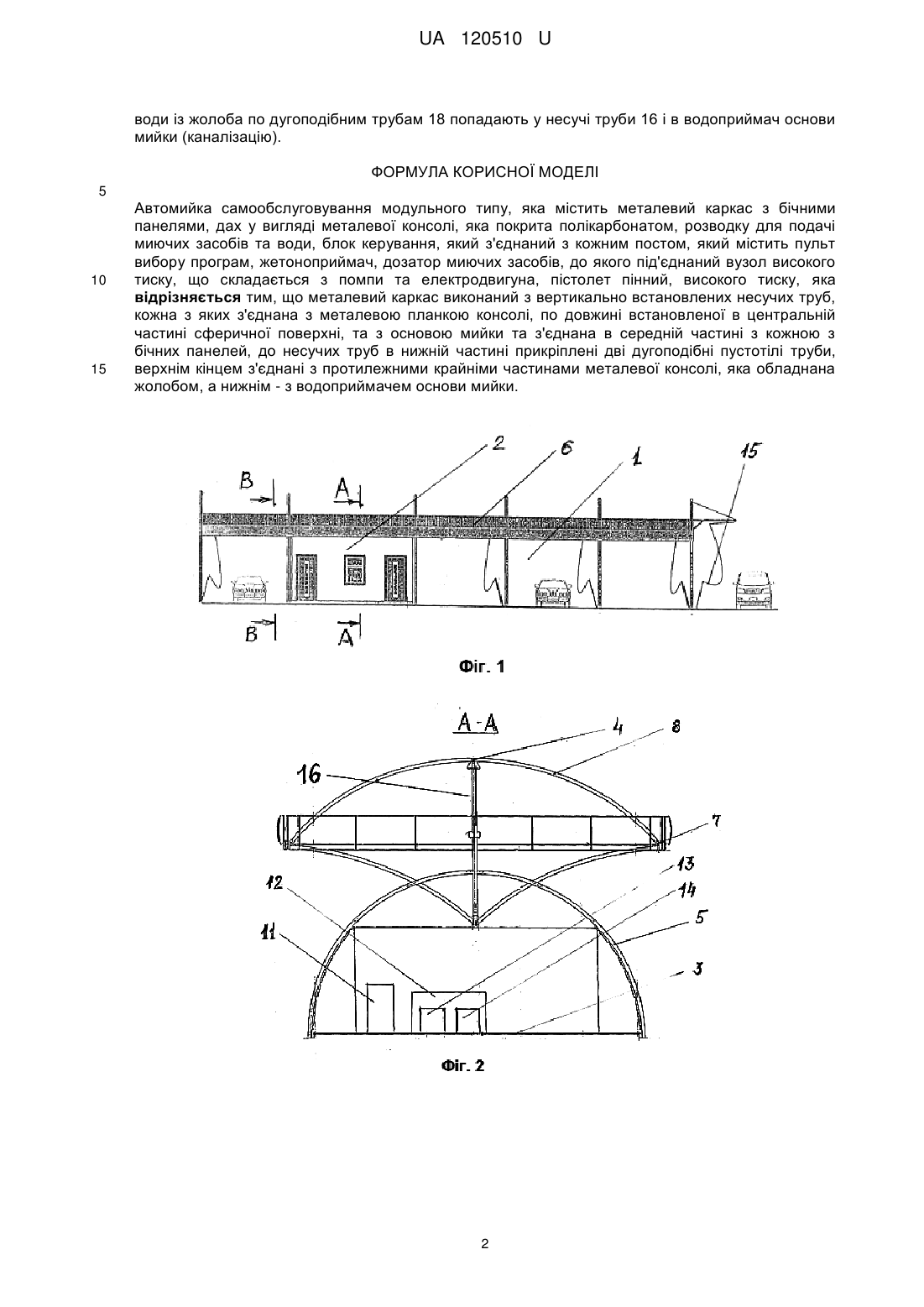

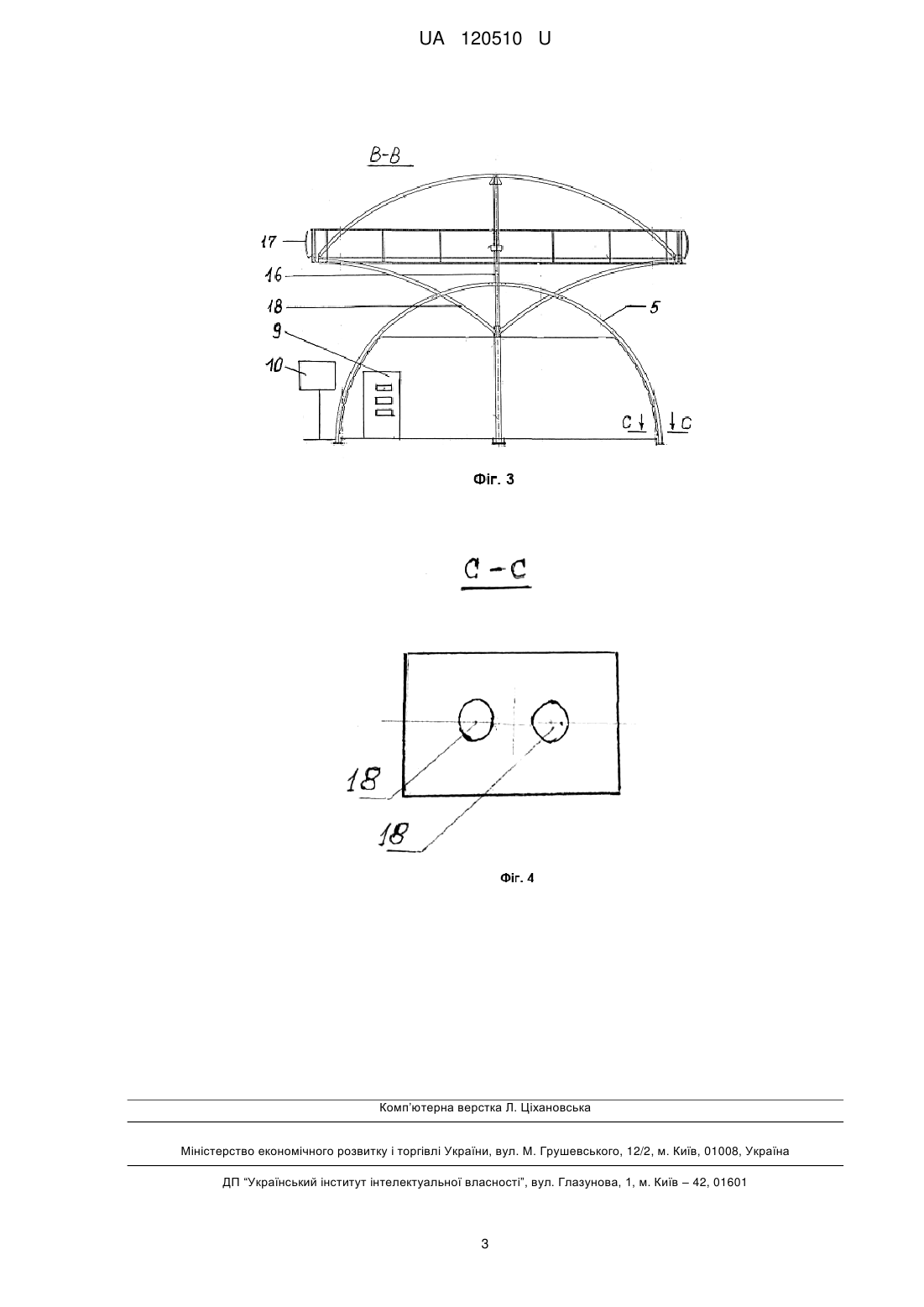

Реферат: UA 120510 U UA 120510 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до багатопостових мийних комплексів самообслуговування різної пропускної здатності і продуктивності. Найбільш близьким аналогом є мийка самообслуговування, яка містить металевий каркас з бічними панелями, дах у вигляді металевої консолі, яка покрита полікарбонатом, розводку для подачі миючих засобів та води, блок керування, який з'єднаний з кожним постом, який містить пульт вибору програм, жетоноприймач, дозатор миючих засобів, до якого під'єднаний вузол високого тиску, що складається з помпи та електродвигуна, пістолет пінний, високого тиску, пістолет освітлення (Вікос: Автомийки самообслуговування. WWW.Icarwash.com.ua/ukr/what.html). Однак, в такій мийці самообслуговування низька несуча здатність даху у вигляді металевої консолі. В основу корисної моделі поставлено задачу створити автомийку самообслуговування модульного типу, яка б мала більш високу несучу здатність та була б більш безпечною при випаданні великої кількості снігових опадів, буревію та інших стихійних опадів. Поставлена задача вирішується тим, що в автомийці самообслуговування модульного типу, яка містить пости, з'єднаний з ними блок керування, розвід для подачі миючих засобів та води, сформовані металевим каркасом з бічними панелями, дах у вигляді металевої консолі, яка покрита полікарбонатом, блок керування, який з'єднаний з кожним постом, який містить пульт вибору програм, жетоноприймач, дозатор миючих засобів, до якого під'єднаний вузол високого тиску, що складається з помпи та електродвигуна, пістолет пінний, високого тиску, пістолет освітлення, згідно з корисною моделлю, металевий каркас виконаний з вертикально встановлених несучих труб, кожна з яких з'єднана з металевою планкою консолі, яка по довжині встановлена в центральній частині сферичної поверхні, та з основою мийки, з'єднана в середній частині кожної з бічних панелей, до несучих труб в нижній частині прикріплені дві дугоподібні пустотілі труби, верхнім кінцем з'єднані з протилежними крайніми частинами металевої консолі у вигляді жолоба, а нижнім - з водоприймачем основи мийки. Таке виконання металевого каркасу дозолить значно збільшити його несучу здатність та безпечність автомийки самообслуговування модульного типу. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображена автомийка самообслуговування модульного типу з постами, на фіг. 2 - вигляд по А-А, пост з пристроями для очистки, на фіг. 3 - вигляд по В-В, бічна панель з несучою та дугоподібними пустотілими трубами, а на фіг. 4 - вигляд по С-С, де 1 - пост, 2 - блок керування, 3 - розвід подачі миючих засобів та води, 4 - каркас металевий, 5 - бічна панель, 6 - дах автомийки, 7 - консоль металева, 8 - покриття даху, 9 - пульт вибору програм, 10 - жетоноприймач, 11 - дозатор миючих засобів та води, 12 - вузол високого тиску, 13 - помпа, 14 - електродвигун, 15 - пістолет пінний високого тиску, 16 - труба несуча, 17 - планка консолі, 18 - дугоподібна пустотіла труба. Автомийка самообслуговування модульного типу (фіг. 1) містить пости 1, з'єднаний з ними блок керування 2, розвід 3 для подачі миючих засобів та води. Пост 1 сформований з металевого каркасу 4 з бічними панелями 5, пости 1 можуть бути розташовані з різних сторін блока керування 2 (фіг. 1). Дах автомийки 6 виконаний у вигляді металевої консолі 7, яка покрита полікарбонатом 8. Блок керування 2 з'єднаний з розводом для подачі миючих засобів і води та з кожним постом 1, який містить пульт вибору програм 9, жетоноприймач 10, дозатор 11 миючих засобів та води, до якого під'єднаний вузол високого тиску 12, що складається з помпи 13 та електродвигунам, пістолет пінний високого тиску 15. Металевий каркас 4 виконаний з вертикально встановлених несучих труб 16, кожна з яких з'єднана з металевою планкою 17 консолі, яка по довжині встановлена в центральній частині сферичної поверхні, та з'єднана з основою мийки, а в середній частині - з кожною з бічних панелей 5 (фіг. 3). Бічна панель 5 має також дві пустотілі труби. До несучих труб 16 в середній частині прикріплені дві дугоподібні пустотілі труби 18, верхнім кінцем з'єднані з протилежними крайніми частинами металевої консолі 7, яка обладнана жолобом, а нижнім - з водоприймачем основи мийки (фіг. 3). Автомийка самообслуговування модульного типу працює так. На пульті вибору програм 9 вибирають програму мийки, яка надходить в блок керування 2. Після спрацювання жетоноприймача 10 від блока керування 2 до дозатора 11 миючих засобів та води надходить необхідна порція миючої рідини. Завдяки помпі 13 та електродвигуну 14, що складають вузол високого тиску 12, та пістолетом 15 пінним високого тиску очищують транспортний засіб. Виконання металевого каркасу 4 з вертикально встановленими несучими трубами 16, дугоподібними трубами 18 надає даху більш високу несучу здатність, що є більш безпечним при випадання великої кількості снігових опадів, буревію та інших стихійних опадів, так як дощові 1 UA 120510 U води із жолоба по дугоподібним трубам 18 попадають у несучі труби 16 і в водоприймач основи мийки (каналізацію). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Автомийка самообслуговування модульного типу, яка містить металевий каркас з бічними панелями, дах у вигляді металевої консолі, яка покрита полікарбонатом, розводку для подачі миючих засобів та води, блок керування, який з'єднаний з кожним постом, який містить пульт вибору програм, жетоноприймач, дозатор миючих засобів, до якого під'єднаний вузол високого тиску, що складається з помпи та електродвигуна, пістолет пінний, високого тиску, яка відрізняється тим, що металевий каркас виконаний з вертикально встановлених несучих труб, кожна з яких з'єднана з металевою планкою консолі, по довжині встановленої в центральній частині сферичної поверхні, та з основою мийки та з'єднана в середній частині з кожною з бічних панелей, до несучих труб в нижній частині прикріплені дві дугоподібні пустотілі труби, верхнім кінцем з'єднані з протилежними крайніми частинами металевої консолі, яка обладнана жолобом, а нижнім - з водоприймачем основи мийки. 2 UA 120510 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
