Муфта запобіжна пружна

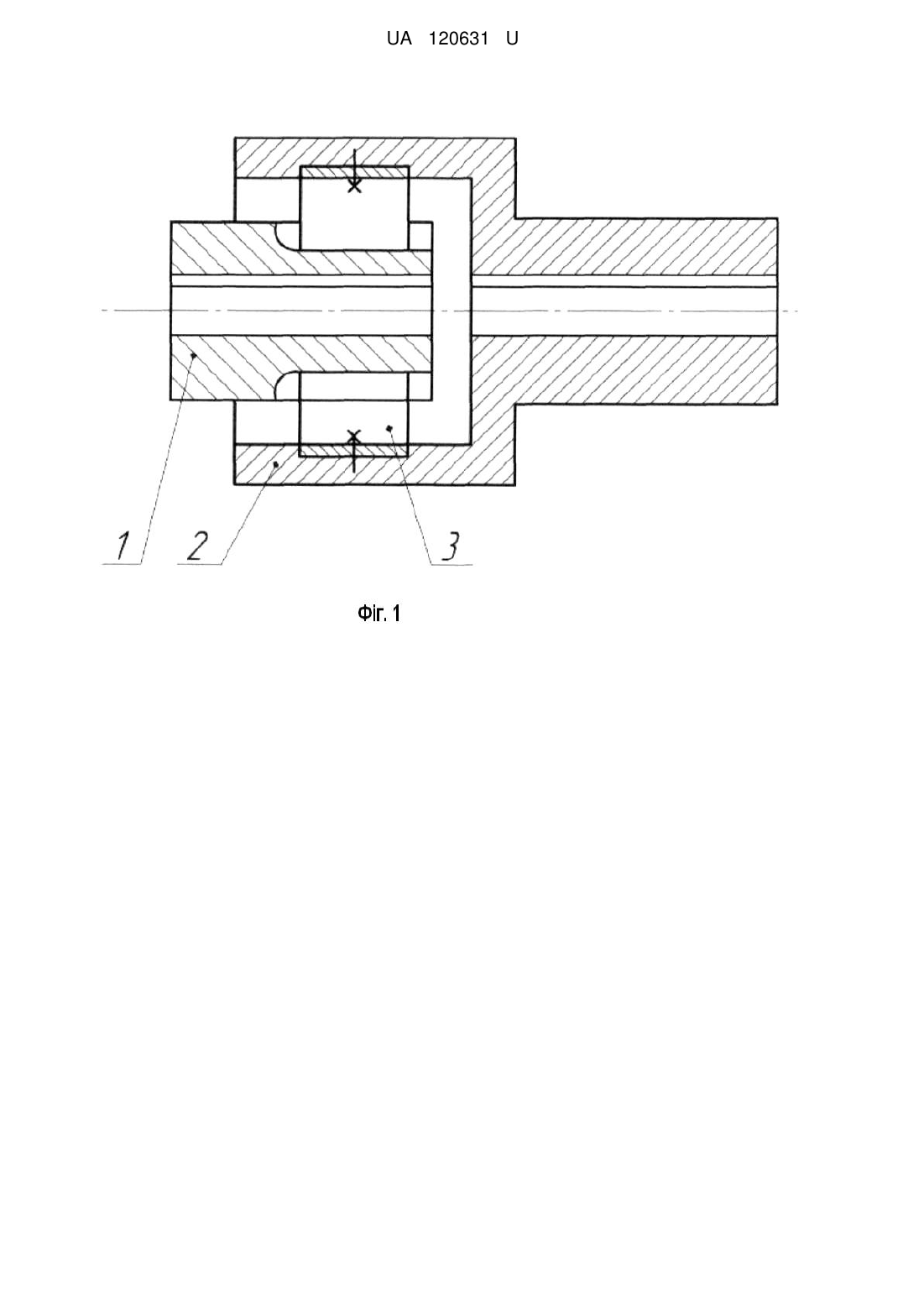

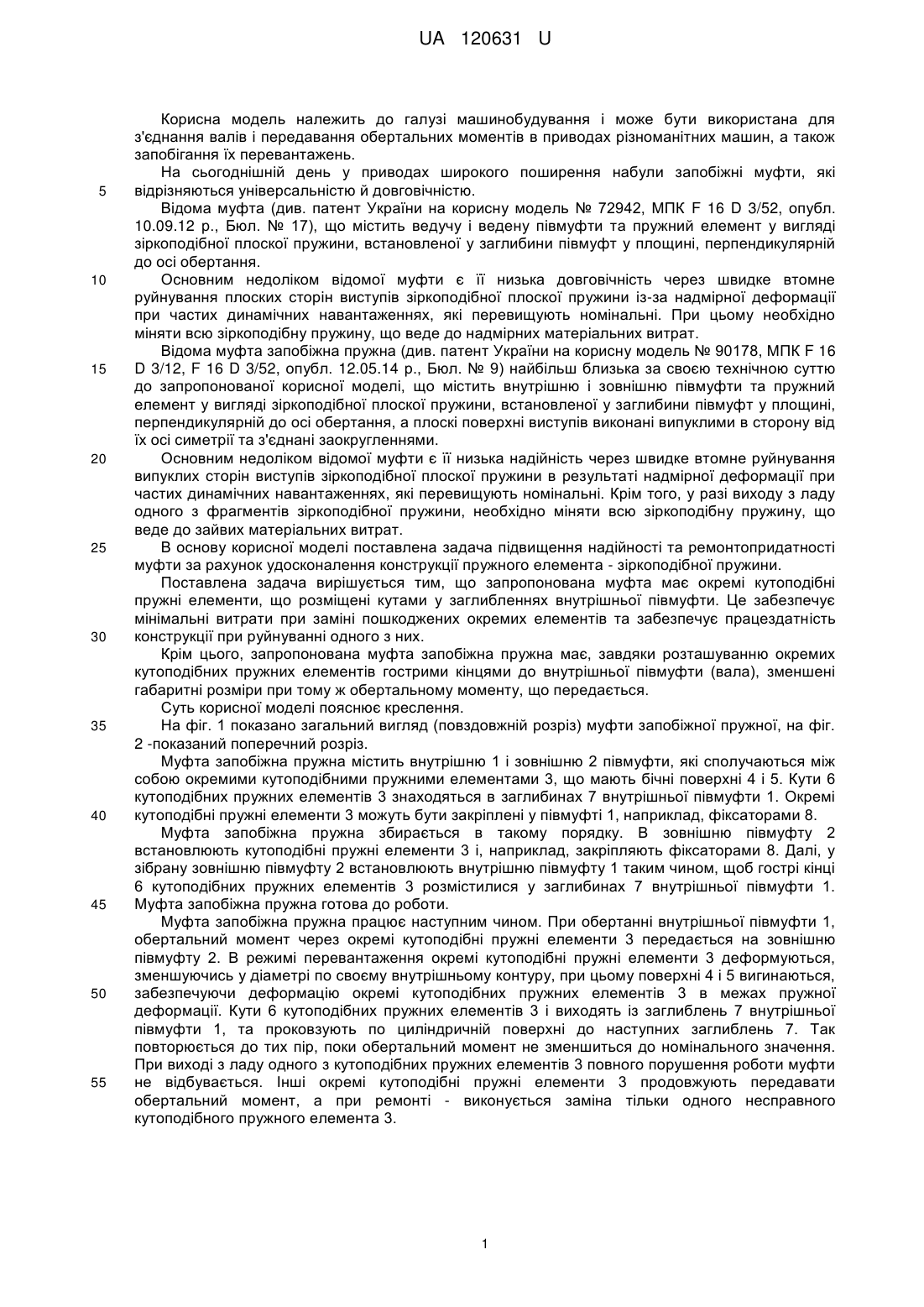

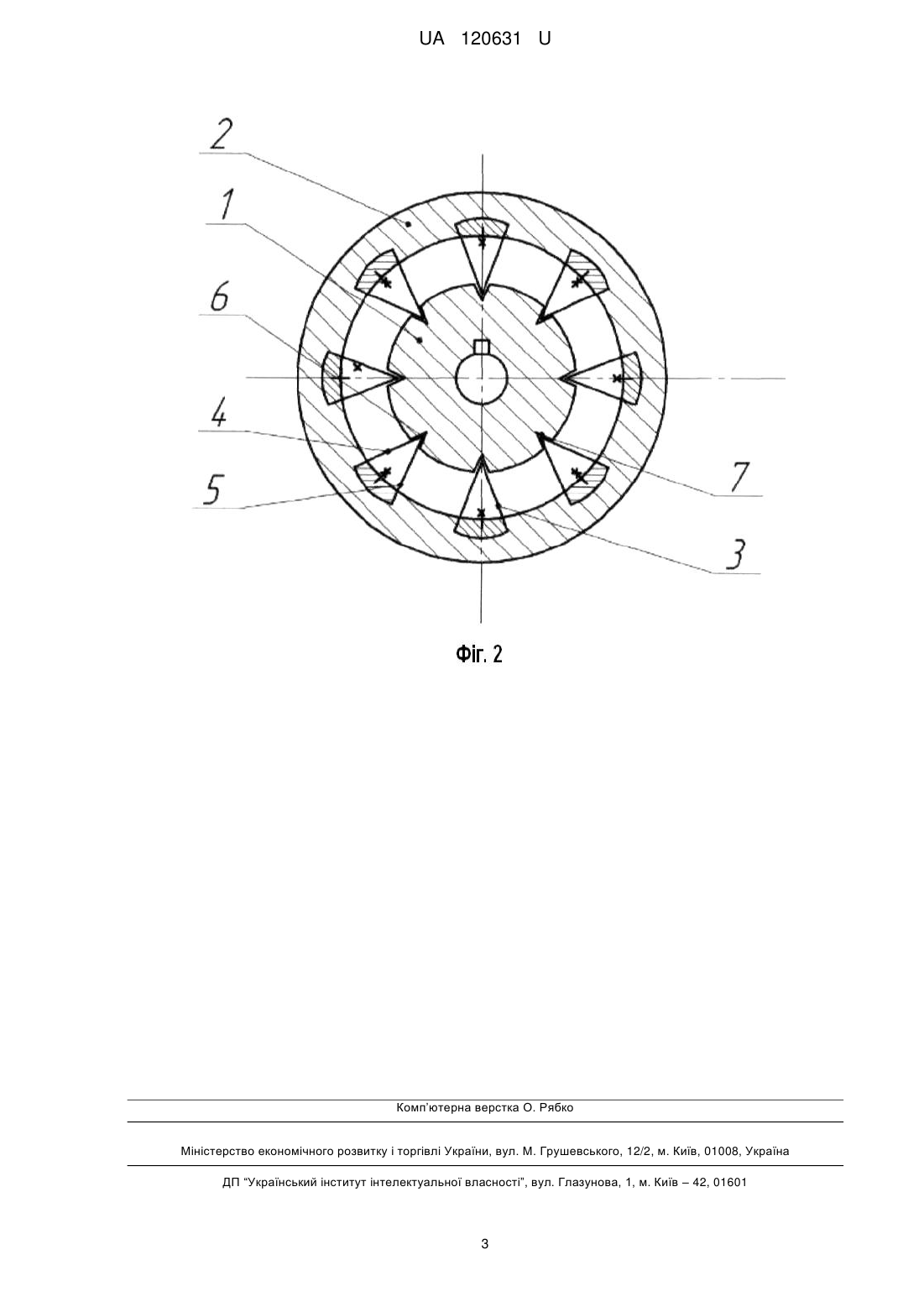

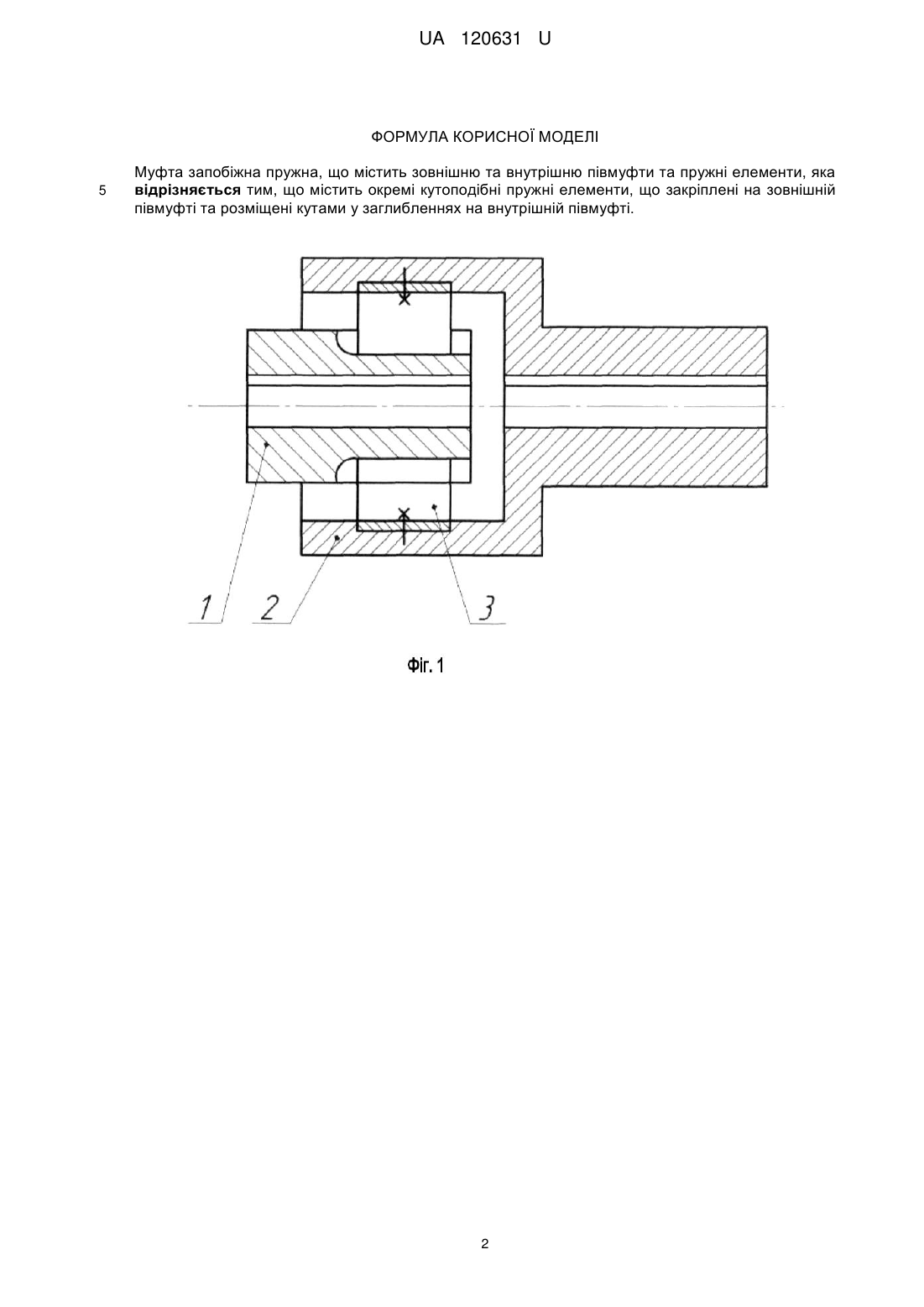

Реферат: Муфта запобіжна пружна містить зовнішню та внутрішню півмуфти та пружні елементи. Додатково містить окремі кутоподібні пружні елементи, що закріплені на зовнішній півмуфті та розміщені кутами у заглибленнях на внутрішній півмуфті. UA 120631 U (54) МУФТА ЗАПОБІЖНА ПРУЖНА UA 120631 U UA 120631 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування і може бути використана для з'єднання валів і передавання обертальних моментів в приводах різноманітних машин, а також запобігання їх перевантажень. На сьогоднішній день у приводах широкого поширення набули запобіжні муфти, які відрізняються універсальністю й довговічністю. Відома муфта (див. патент України на корисну модель № 72942, МПК F 16 D 3/52, опубл. 10.09.12 р., Бюл. № 17), що містить ведучу і ведену півмуфти та пружний елемент у вигляді зіркоподібної плоскої пружини, встановленої у заглибини півмуфт у площині, перпендикулярній до осі обертання. Основним недоліком відомої муфти є її низька довговічність через швидке втомне руйнування плоских сторін виступів зіркоподібної плоскої пружини із-за надмірної деформації при частих динамічних навантаженнях, які перевищують номінальні. При цьому необхідно міняти всю зіркоподібну пружину, що веде до надмірних матеріальних витрат. Відома муфта запобіжна пружна (див. патент України на корисну модель № 90178, МПК F 16 D 3/12, F 16 D 3/52, опубл. 12.05.14 р., Бюл. № 9) найбільш близька за своєю технічною суттю до запропонованої корисної моделі, що містить внутрішню і зовнішню півмуфти та пружний елемент у вигляді зіркоподібної плоскої пружини, встановленої у заглибини півмуфт у площині, перпендикулярній до осі обертання, а плоскі поверхні виступів виконані випуклими в сторону від їх осі симетрії та з'єднані заокругленнями. Основним недоліком відомої муфти є її низька надійність через швидке втомне руйнування випуклих сторін виступів зіркоподібної плоскої пружини в результаті надмірної деформації при частих динамічних навантаженнях, які перевищують номінальні. Крім того, у разі виходу з ладу одного з фрагментів зіркоподібної пружини, необхідно міняти всю зіркоподібну пружину, що веде до зайвих матеріальних витрат. В основу корисної моделі поставлена задача підвищення надійності та ремонтопридатності муфти за рахунок удосконалення конструкції пружного елемента - зіркоподібної пружини. Поставлена задача вирішується тим, що запропонована муфта має окремі кутоподібні пружні елементи, що розміщені кутами у заглибленнях внутрішньої півмуфти. Це забезпечує мінімальні витрати при заміні пошкоджених окремих елементів та забезпечує працездатність конструкції при руйнуванні одного з них. Крім цього, запропонована муфта запобіжна пружна має, завдяки розташуванню окремих кутоподібних пружних елементів гострими кінцями до внутрішньої півмуфти (вала), зменшені габаритні розміри при тому ж обертальному моменту, що передається. Суть корисної моделі пояснює креслення. На фіг. 1 показано загальний вигляд (повздовжній розріз) муфти запобіжної пружної, на фіг. 2 -показаний поперечний розріз. Муфта запобіжна пружна містить внутрішню 1 і зовнішню 2 півмуфти, які сполучаються між собою окремими кутоподібними пружними елементами 3, що мають бічні поверхні 4 і 5. Кути 6 кутоподібних пружних елементів 3 знаходяться в заглибинах 7 внутрішньої півмуфти 1. Окремі кутоподібні пружні елементи 3 можуть бути закріплені у півмуфті 1, наприклад, фіксаторами 8. Муфта запобіжна пружна збирається в такому порядку. В зовнішню півмуфту 2 встановлюють кутоподібні пружні елементи 3 і, наприклад, закріпляють фіксаторами 8. Далі, у зібрану зовнішню півмуфту 2 встановлюють внутрішню півмуфту 1 таким чином, щоб гострі кінці 6 кутоподібних пружних елементів 3 розмістилися у заглибинах 7 внутрішньої півмуфти 1. Муфта запобіжна пружна готова до роботи. Муфта запобіжна пружна працює наступним чином. При обертанні внутрішньої півмуфти 1, обертальний момент через окремі кутоподібні пружні елементи 3 передається на зовнішню півмуфту 2. В режимі перевантаження окремі кутоподібні пружні елементи 3 деформуються, зменшуючись у діаметрі по своєму внутрішньому контуру, при цьому поверхні 4 і 5 вигинаються, забезпечуючи деформацію окремі кутоподібних пружних елементів 3 в межах пружної деформації. Кути 6 кутоподібних пружних елементів 3 і виходять із заглиблень 7 внутрішньої півмуфти 1, та проковзують по циліндричній поверхні до наступних заглиблень 7. Так повторюється до тих пір, поки обертальний момент не зменшиться до номінального значення. При виході з ладу одного з кутоподібних пружних елементів 3 повного порушення роботи муфти не відбувається. Інші окремі кутоподібні пружні елементи 3 продовжують передавати обертальний момент, а при ремонті - виконується заміна тільки одного несправного кутоподібного пружного елемента 3. 1 UA 120631 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Муфта запобіжна пружна, що містить зовнішню та внутрішню півмуфти та пружні елементи, яка відрізняється тим, що містить окремі кутоподібні пружні елементи, що закріплені на зовнішній півмуфті та розміщені кутами у заглибленнях на внутрішній півмуфті. 2 UA 120631 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
