Муфта запобіжна пружна

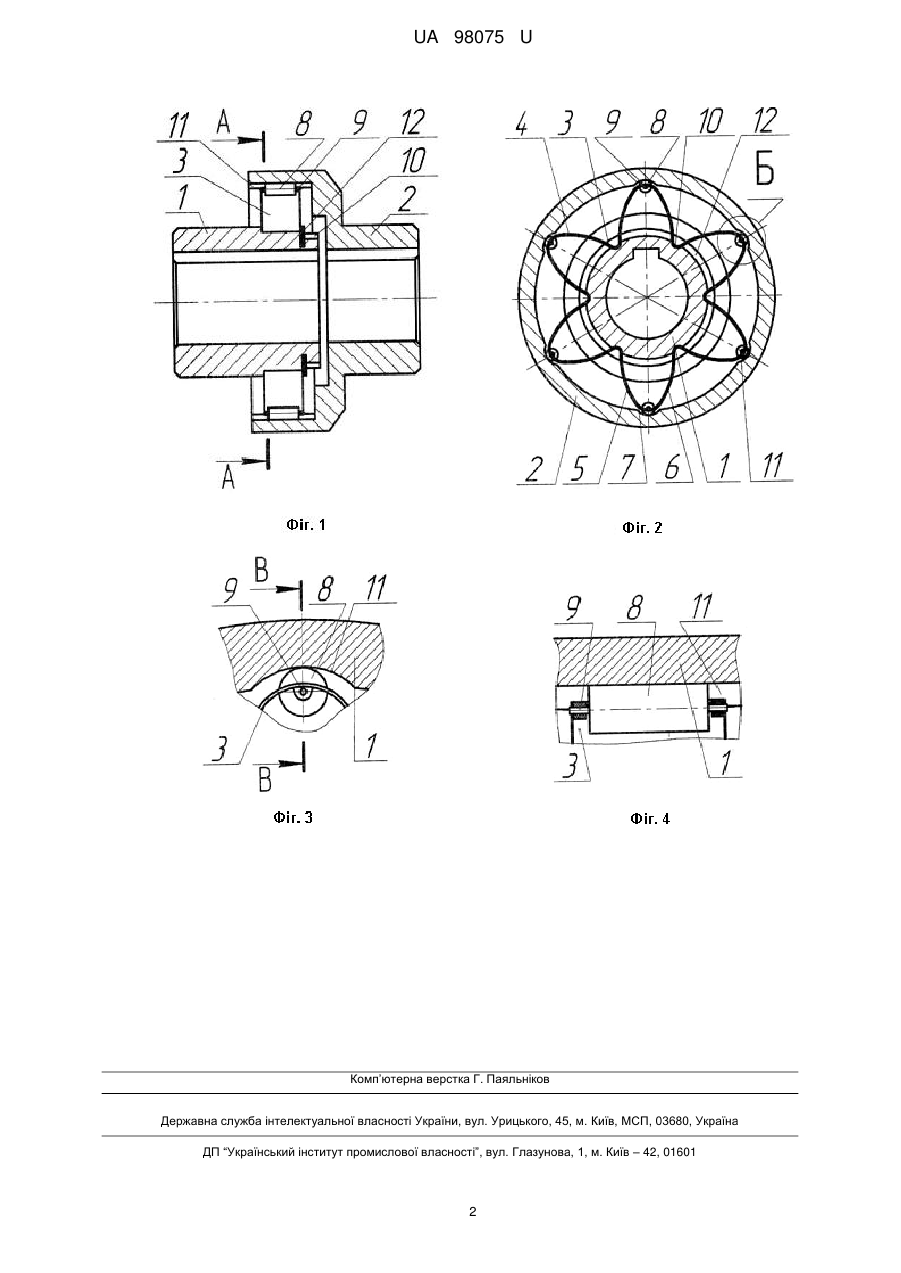

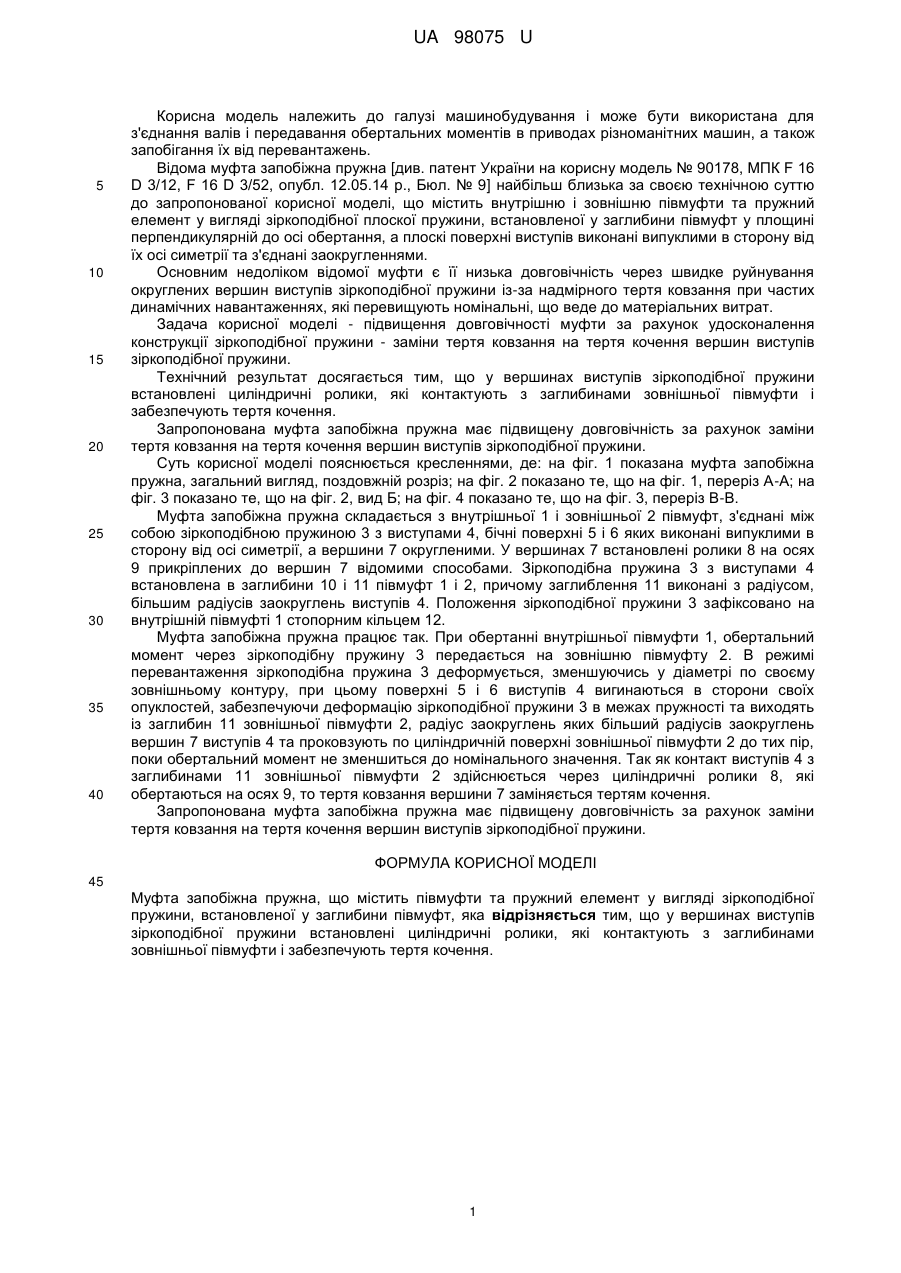

Реферат: Муфта запобіжна пружна містить півмуфти та пружний елемент у вигляді зіркоподібної пружини, встановленої у заглибини півмуфт. У вершинах виступів зіркоподібної пружини встановлені циліндричні ролики, які контактують з заглибинами зовнішньої півмуфти і забезпечують тертя кочення. UA 98075 U (54) МУФТА ЗАПОБІЖНА ПРУЖНА UA 98075 U UA 98075 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі машинобудування і може бути використана для з'єднання валів і передавання обертальних моментів в приводах різноманітних машин, а також запобігання їх від перевантажень. Відома муфта запобіжна пружна [див. патент України на корисну модель № 90178, МПК F 16 D 3/12, F 16 D 3/52, опубл. 12.05.14 р., Бюл. № 9] найбільш близька за своєю технічною суттю до запропонованої корисної моделі, що містить внутрішню і зовнішню півмуфти та пружний елемент у вигляді зіркоподібної плоскої пружини, встановленої у заглибини півмуфт у площині перпендикулярній до осі обертання, а плоскі поверхні виступів виконані випуклими в сторону від їх осі симетрії та з'єднані заокругленнями. Основним недоліком відомої муфти є її низька довговічність через швидке руйнування округлених вершин виступів зіркоподібної пружини із-за надмірного тертя ковзання при частих динамічних навантаженнях, які перевищують номінальні, що веде до матеріальних витрат. Задача корисної моделі - підвищення довговічності муфти за рахунок удосконалення конструкції зіркоподібної пружини - заміни тертя ковзання на тертя кочення вершин виступів зіркоподібної пружини. Технічний результат досягається тим, що у вершинах виступів зіркоподібної пружини встановлені циліндричні ролики, які контактують з заглибинами зовнішньої півмуфти і забезпечують тертя кочення. Запропонована муфта запобіжна пружна має підвищену довговічність за рахунок заміни тертя ковзання на тертя кочення вершин виступів зіркоподібної пружини. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показана муфта запобіжна пружна, загальний вигляд, поздовжній розріз; на фіг. 2 показано те, що на фіг. 1, переріз А-А; на фіг. 3 показано те, що на фіг. 2, вид Б; на фіг. 4 показано те, що на фіг. 3, переріз В-В. Муфта запобіжна пружна складається з внутрішньої 1 і зовнішньої 2 півмуфт, з'єднані між собою зіркоподібною пружиною 3 з виступами 4, бічні поверхні 5 і 6 яких виконані випуклими в сторону від осі симетрії, а вершини 7 округленими. У вершинах 7 встановлені ролики 8 на осях 9 прикріплених до вершин 7 відомими способами. Зіркоподібна пружина 3 з виступами 4 встановлена в заглибини 10 і 11 півмуфт 1 і 2, причому заглиблення 11 виконані з радіусом, більшим радіусів заокруглень виступів 4. Положення зіркоподібної пружини 3 зафіксовано на внутрішній півмуфті 1 стопорним кільцем 12. Муфта запобіжна пружна працює так. При обертанні внутрішньої півмуфти 1, обертальний момент через зіркоподібну пружину 3 передається на зовнішню півмуфту 2. В режимі перевантаження зіркоподібна пружина 3 деформується, зменшуючись у діаметрі по своєму зовнішньому контуру, при цьому поверхні 5 і 6 виступів 4 вигинаються в сторони своїх опуклостей, забезпечуючи деформацію зіркоподібної пружини 3 в межах пружності та виходять із заглибин 11 зовнішньої півмуфти 2, радіус заокруглень яких більший радіусів заокруглень вершин 7 виступів 4 та проковзують по циліндричній поверхні зовнішньої півмуфти 2 до тих пір, поки обертальний момент не зменшиться до номінального значення. Так як контакт виступів 4 з заглибинами 11 зовнішньої півмуфти 2 здійснюється через циліндричні ролики 8, які обертаються на осях 9, то тертя ковзання вершини 7 заміняється тертям кочення. Запропонована муфта запобіжна пружна має підвищену довговічність за рахунок заміни тертя ковзання на тертя кочення вершин виступів зіркоподібної пружини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Муфта запобіжна пружна, що містить півмуфти та пружний елемент у вигляді зіркоподібної пружини, встановленої у заглибини півмуфт, яка відрізняється тим, що у вершинах виступів зіркоподібної пружини встановлені циліндричні ролики, які контактують з заглибинами зовнішньої півмуфти і забезпечують тертя кочення. 1 UA 98075 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
