Муфта запобіжна пружна

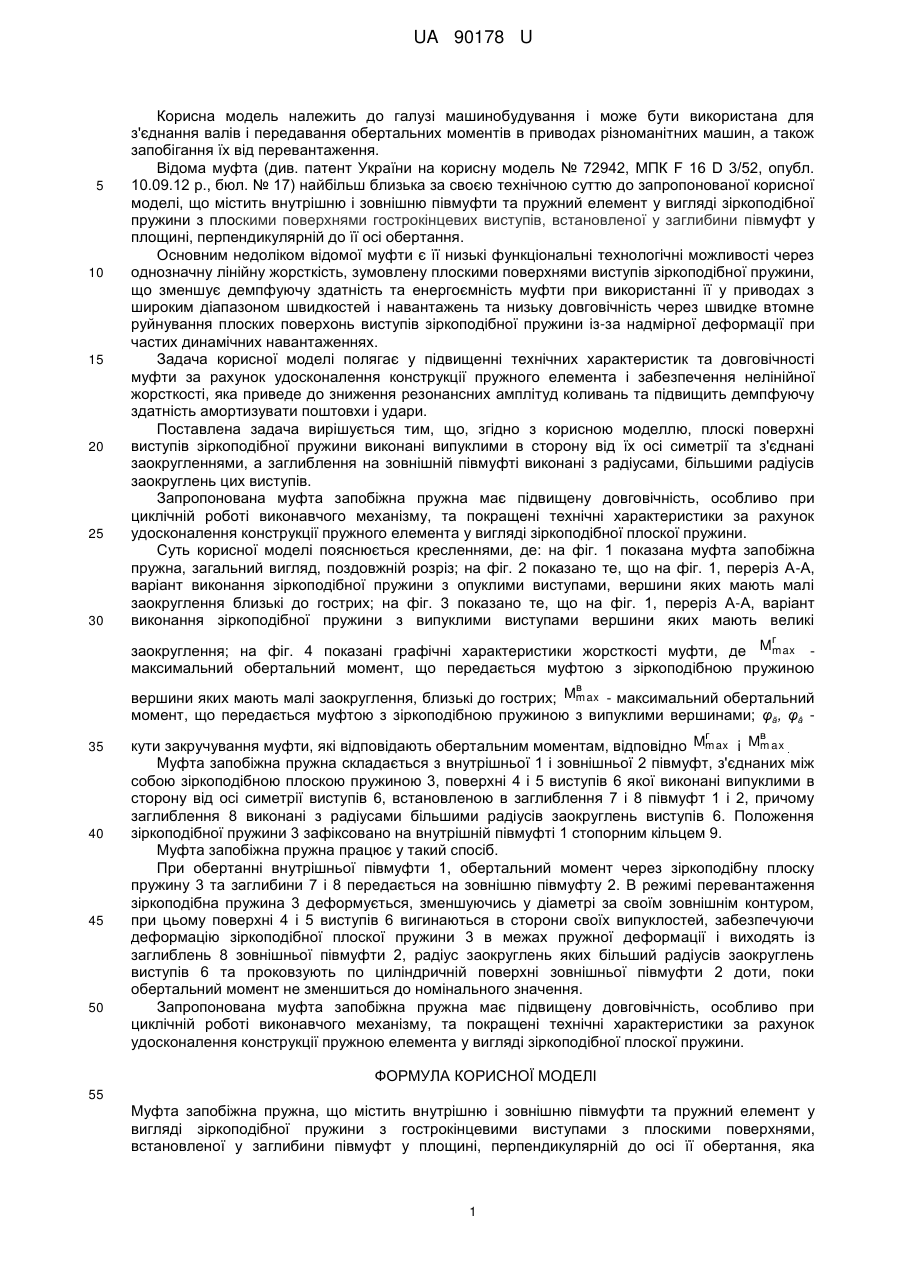

Реферат: Муфта запобіжна пружна, що містить внутрішню і зовнішню півмуфти та пружний елемент у вигляді зіркоподібної пружини з гострокінцевими виступами з плоскими поверхнями, встановленої у заглибини півмуфт у площині, перпендикулярній до осі її обертання. Плоскі поверхні виступів зіркоподібної пружини виконані випуклими в сторону від їх осі симетрії та з'єднані заокругленнями, а заглиблення на зовнішній півмуфті виконані з радіусами, більшими радіусів заокруглень цих виступів. UA 90178 U (54) МУФТА ЗАПОБІЖНА ПРУЖНА UA 90178 U UA 90178 U 5 10 15 20 25 30 Корисна модель належить до галузі машинобудування і може бути використана для з'єднання валів і передавання обертальних моментів в приводах різноманітних машин, а також запобігання їх від перевантаження. Відома муфта (див. патент України на корисну модель № 72942, МПК F 16 D 3/52, опубл. 10.09.12 р., бюл. № 17) найбільш близька за своєю технічною суттю до запропонованої корисної моделі, що містить внутрішню і зовнішню півмуфти та пружний елемент у вигляді зіркоподібної пружини з плоскими поверхнями гострокінцевих виступів, встановленої у заглибини півмуфт у площині, перпендикулярній до її осі обертання. Основним недоліком відомої муфти є її низькі функціональні технологічні можливості через однозначну лінійну жорсткість, зумовлену плоскими поверхнями виступів зіркоподібної пружини, що зменшує демпфуючу здатність та енергоємність муфти при використанні її у приводах з широким діапазоном швидкостей і навантажень та низьку довговічність через швидке втомне руйнування плоских поверхонь виступів зіркоподібної пружини із-за надмірної деформації при частих динамічних навантаженнях. Задача корисної моделі полягає у підвищенні технічних характеристик та довговічності муфти за рахунок удосконалення конструкції пружного елемента і забезпечення нелінійної жорсткості, яка приведе до зниження резонансних амплітуд коливань та підвищить демпфуючу здатність амортизувати поштовхи і удари. Поставлена задача вирішується тим, що, згідно з корисною моделлю, плоскі поверхні виступів зіркоподібної пружини виконані випуклими в сторону від їх осі симетрії та з'єднані заокругленнями, а заглиблення на зовнішній півмуфті виконані з радіусами, більшими радіусів заокруглень цих виступів. Запропонована муфта запобіжна пружна має підвищену довговічність, особливо при циклічній роботі виконавчого механізму, та покращені технічні характеристики за рахунок удосконалення конструкції пружного елемента у вигляді зіркоподібної плоскої пружини. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показана муфта запобіжна пружна, загальний вигляд, поздовжній розріз; на фіг. 2 показано те, що на фіг. 1, переріз А-А, варіант виконання зіркоподібної пружини з опуклими виступами, вершини яких мають малі заокруглення близькі до гострих; на фіг. 3 показано те, що на фіг. 1, переріз А-А, варіант виконання зіркоподібної пружини з випуклими виступами вершини яких мають великі г заокруглення; на фіг. 4 показані графічні характеристики жорсткості муфти, де Mmax максимальний обертальний момент, що передається муфтою з зіркоподібною пружиною в вершини яких мають малі заокруглення, близькі до гострих; Mmax - максимальний обертальний момент, що передається муфтою з зіркоподібною пружиною з випуклими вершинами; φã, φâ 35 40 45 50 г в кути закручування муфти, які відповідають обертальним моментам, відповідно Mmax і Mm ax . Муфта запобіжна пружна складається з внутрішньої 1 і зовнішньої 2 півмуфт, з'єднаних між собою зіркоподібною плоскою пружиною 3, поверхні 4 і 5 виступів 6 якої виконані випуклими в сторону від осі симетрії виступів 6, встановленою в заглиблення 7 і 8 півмуфт 1 і 2, причому заглиблення 8 виконані з радіусами більшими радіусів заокруглень виступів 6. Положення зіркоподібної пружини 3 зафіксовано на внутрішній півмуфті 1 стопорним кільцем 9. Муфта запобіжна пружна працює у такий спосіб. При обертанні внутрішньої півмуфти 1, обертальний момент через зіркоподібну плоску пружину 3 та заглибини 7 і 8 передається на зовнішню півмуфту 2. В режимі перевантаження зіркоподібна пружина 3 деформується, зменшуючись у діаметрі за своїм зовнішнім контуром, при цьому поверхні 4 і 5 виступів 6 вигинаються в сторони своїх випуклостей, забезпечуючи деформацію зіркоподібної плоскої пружини 3 в межах пружної деформації і виходять із заглиблень 8 зовнішньої півмуфти 2, радіус заокруглень яких більший радіусів заокруглень виступів 6 та проковзують по циліндричній поверхні зовнішньої півмуфти 2 доти, поки обертальний момент не зменшиться до номінального значення. Запропонована муфта запобіжна пружна має підвищену довговічність, особливо при циклічній роботі виконавчого механізму, та покращені технічні характеристики за рахунок удосконалення конструкції пружною елемента у вигляді зіркоподібної плоскої пружини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Муфта запобіжна пружна, що містить внутрішню і зовнішню півмуфти та пружний елемент у вигляді зіркоподібної пружини з гострокінцевими виступами з плоскими поверхнями, встановленої у заглибини півмуфт у площині, перпендикулярній до осі її обертання, яка 1 UA 90178 U відрізняється тим, що плоскі поверхні виступів зіркоподібної пружини виконані випуклими в сторону від їх осі симетрії та з'єднані заокругленнями, а заглиблення на зовнішній півмуфті виконані з радіусами, більшими радіусів заокруглень цих виступів. 2 UA 90178 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
