Муфта запобіжна пружна

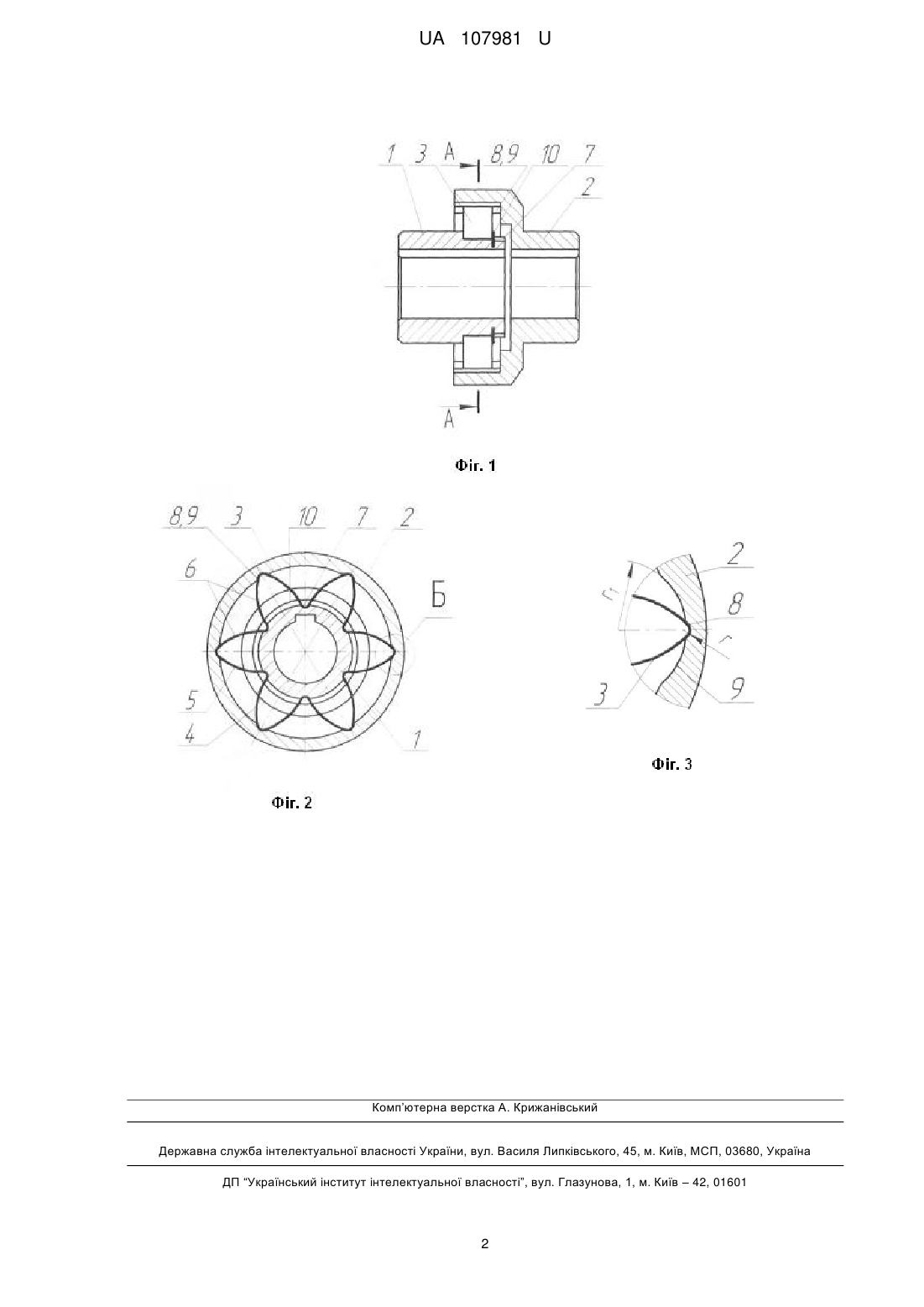

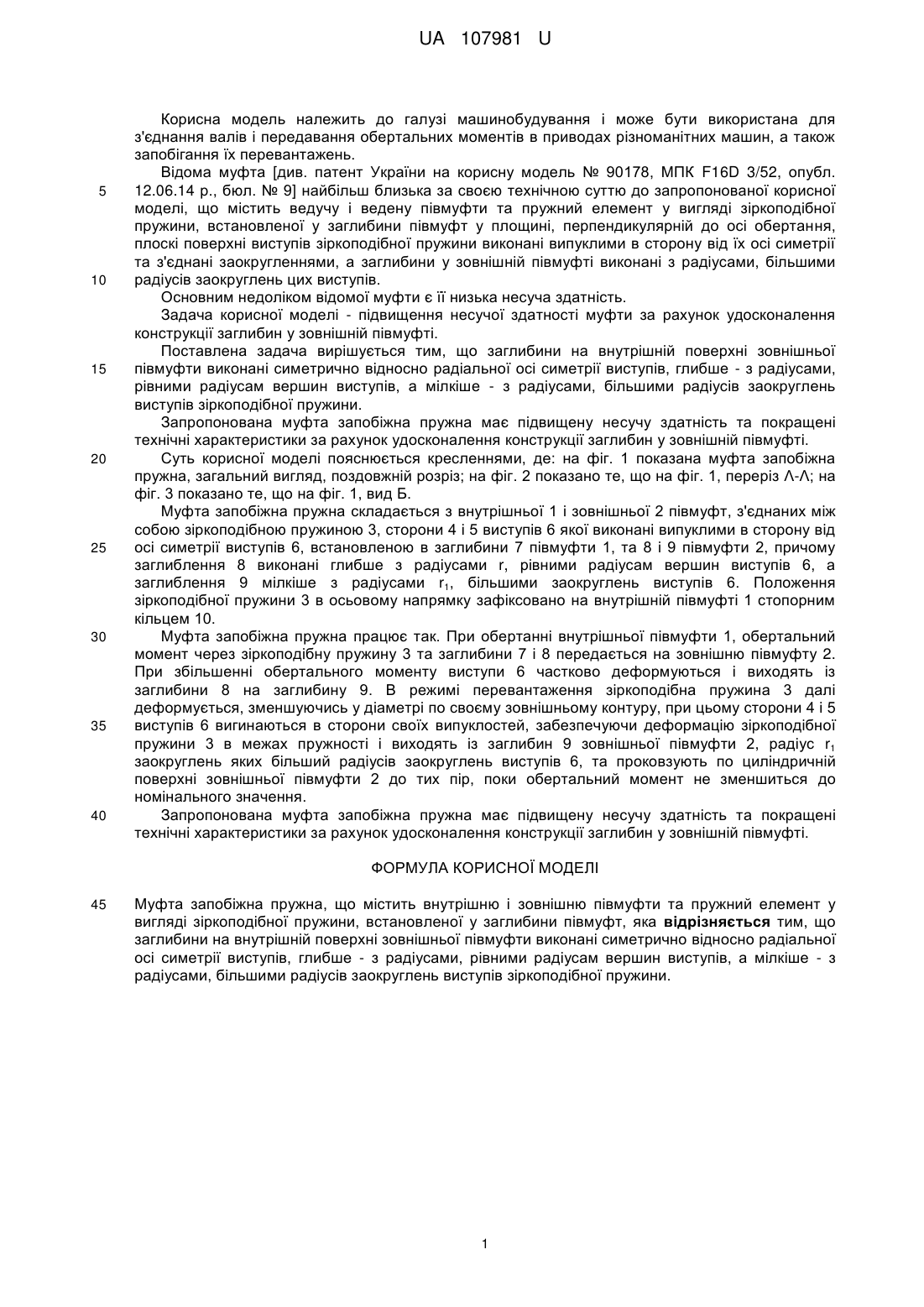

Реферат: Муфта запобіжна пружна містить внутрішню і зовнішню півмуфти та пружний елемент у вигляді зіркоподібної пружини, встановленої у заглибини пів муфт. Заглибини на внутрішній поверхні зовнішньої півмуфти виконані симетрично відносно радіальної осі симетрії виступів, глибше - з радіусами, рівними радіусам вершин виступів, а мілкіше - з радіусами, більшими радіусів заокруглень виступів зіркоподібної пружини. UA 107981 U (54) МУФТА ЗАПОБІЖНА ПРУЖНА UA 107981 U UA 107981 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі машинобудування і може бути використана для з'єднання валів і передавання обертальних моментів в приводах різноманітних машин, а також запобігання їх перевантажень. Відома муфта [див. патент України на корисну модель № 90178, МПК F16D 3/52, опубл. 12.06.14 р., бюл. № 9] найбільш близька за своєю технічною суттю до запропонованої корисної моделі, що містить ведучу і ведену півмуфти та пружний елемент у вигляді зіркоподібної пружини, встановленої у заглибини півмуфт у площині, перпендикулярній до осі обертання, плоскі поверхні виступів зіркоподібної пружини виконані випуклими в сторону від їх осі симетрії та з'єднані заокругленнями, а заглибини у зовнішній півмуфті виконані з радіусами, більшими радіусів заокруглень цих виступів. Основним недоліком відомої муфти є її низька несуча здатність. Задача корисної моделі - підвищення несучої здатності муфти за рахунок удосконалення конструкції заглибин у зовнішній півмуфті. Поставлена задача вирішується тим, що заглибини на внутрішній поверхні зовнішньої півмуфти виконані симетрично відносно радіальної осі симетрії виступів, глибше - з радіусами, рівними радіусам вершин виступів, а мілкіше - з радіусами, більшими радіусів заокруглень виступів зіркоподібної пружини. Запропонована муфта запобіжна пружна має підвищену несучу здатність та покращені технічні характеристики за рахунок удосконалення конструкції заглибин у зовнішній півмуфті. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показана муфта запобіжна пружна, загальний вигляд, поздовжній розріз; на фіг. 2 показано те, що на фіг. 1, переріз Λ-Λ; на фіг. 3 показано те, що на фіг. 1, вид Б. Муфта запобіжна пружна складається з внутрішньої 1 і зовнішньої 2 півмуфт, з'єднаних між собою зіркоподібною пружиною 3, сторони 4 і 5 виступів 6 якої виконані випуклими в сторону від осі симетрії виступів 6, встановленою в заглибини 7 півмуфти 1, та 8 і 9 півмуфти 2, причому заглиблення 8 виконані глибше з радіусами r, рівними радіусам вершин виступів 6, а заглиблення 9 мілкіше з радіусами r1, більшими заокруглень виступів 6. Положення зіркоподібної пружини 3 в осьовому напрямку зафіксовано на внутрішній півмуфті 1 стопорним кільцем 10. Муфта запобіжна пружна працює так. При обертанні внутрішньої півмуфти 1, обертальний момент через зіркоподібну пружину 3 та заглибини 7 і 8 передається на зовнішню півмуфту 2. При збільшенні обертального моменту виступи 6 частково деформуються і виходять із заглибини 8 на заглибину 9. В режимі перевантаження зіркоподібна пружина 3 далі деформується, зменшуючись у діаметрі по своєму зовнішньому контуру, при цьому сторони 4 і 5 виступів 6 вигинаються в сторони своїх випуклостей, забезпечуючи деформацію зіркоподібної пружини 3 в межах пружності і виходять із заглибин 9 зовнішньої півмуфти 2, радіус r1 заокруглень яких більший радіусів заокруглень виступів 6, та проковзують по циліндричній поверхні зовнішньої півмуфти 2 до тих пір, поки обертальний момент не зменшиться до номінального значення. Запропонована муфта запобіжна пружна має підвищену несучу здатність та покращені технічні характеристики за рахунок удосконалення конструкції заглибин у зовнішній півмуфті. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Муфта запобіжна пружна, що містить внутрішню і зовнішню півмуфти та пружний елемент у вигляді зіркоподібної пружини, встановленої у заглибини півмуфт, яка відрізняється тим, що заглибини на внутрішній поверхні зовнішньої півмуфти виконані симетрично відносно радіальної осі симетрії виступів, глибше - з радіусами, рівними радіусам вершин виступів, а мілкіше - з радіусами, більшими радіусів заокруглень виступів зіркоподібної пружини. 1 UA 107981 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
