Стрічковий конвеєр з пристроєм для очистки стрічки

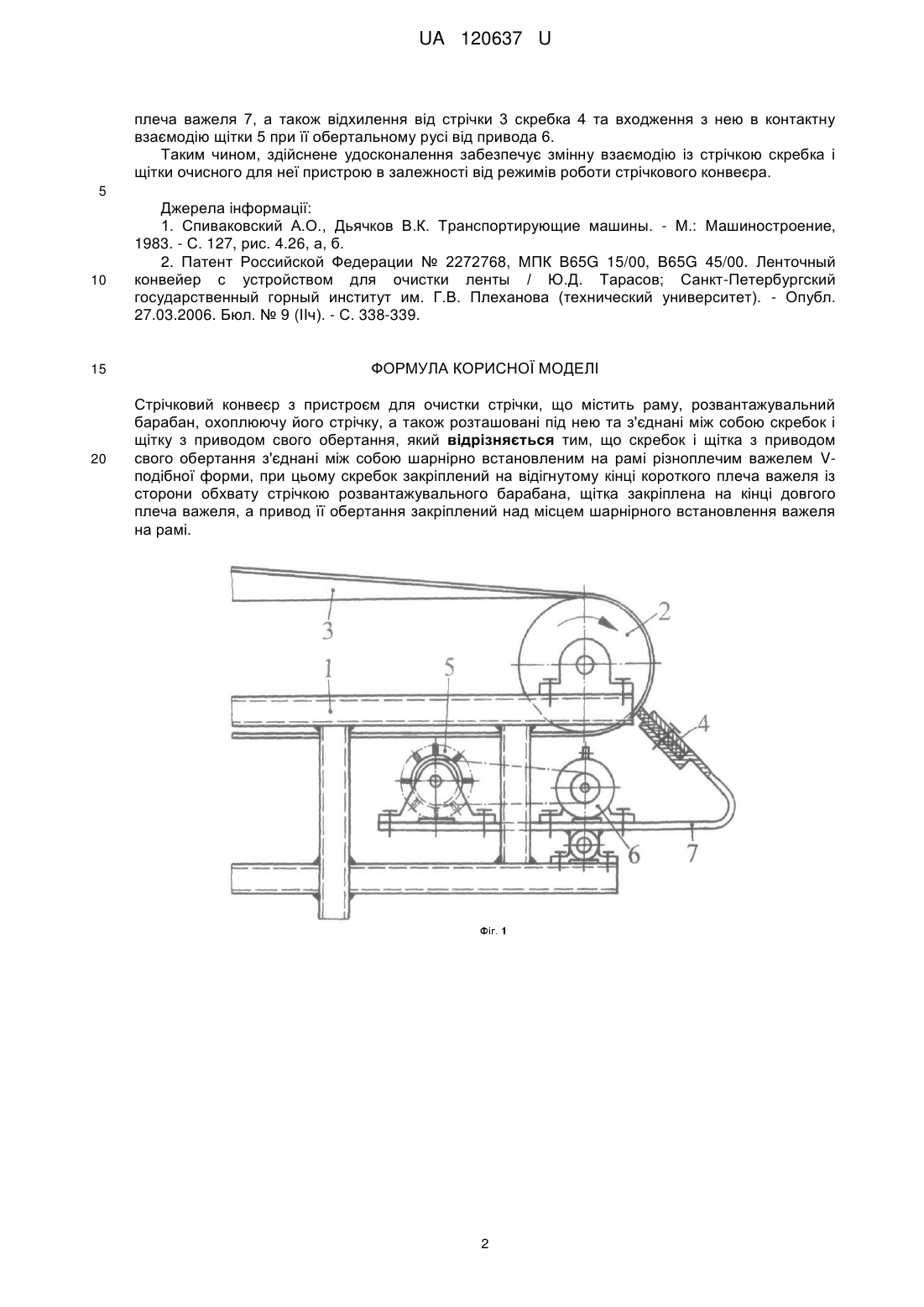

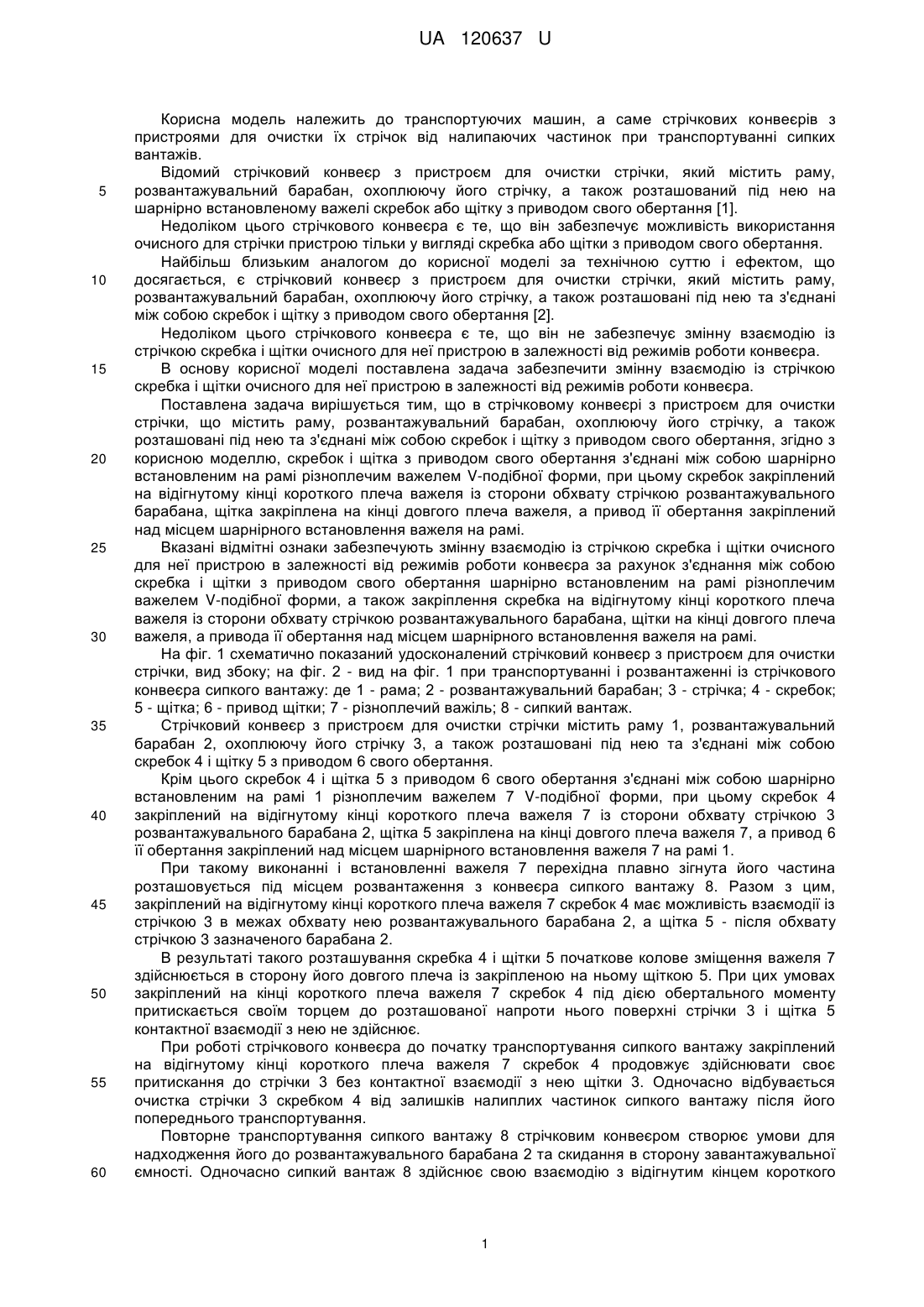

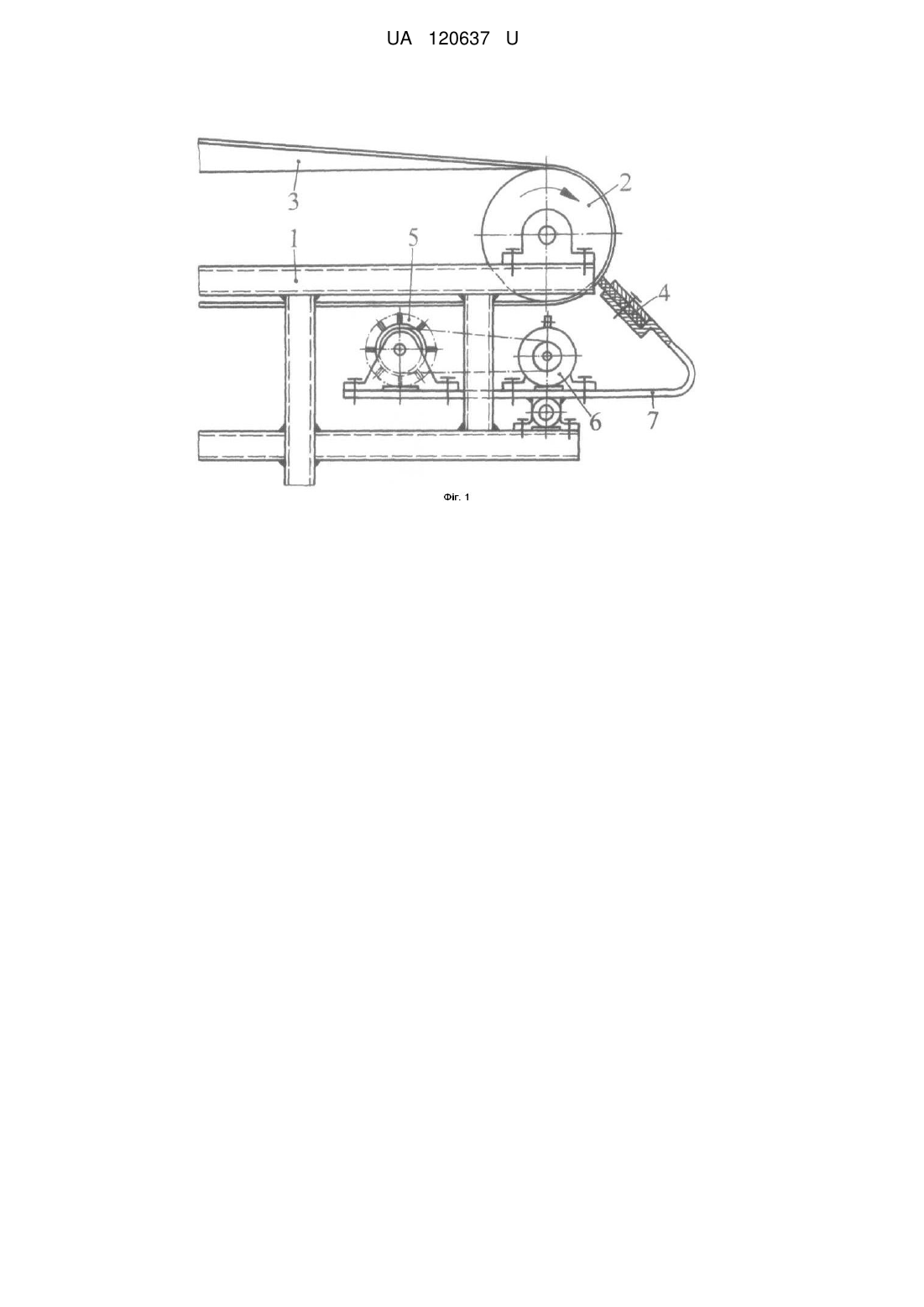

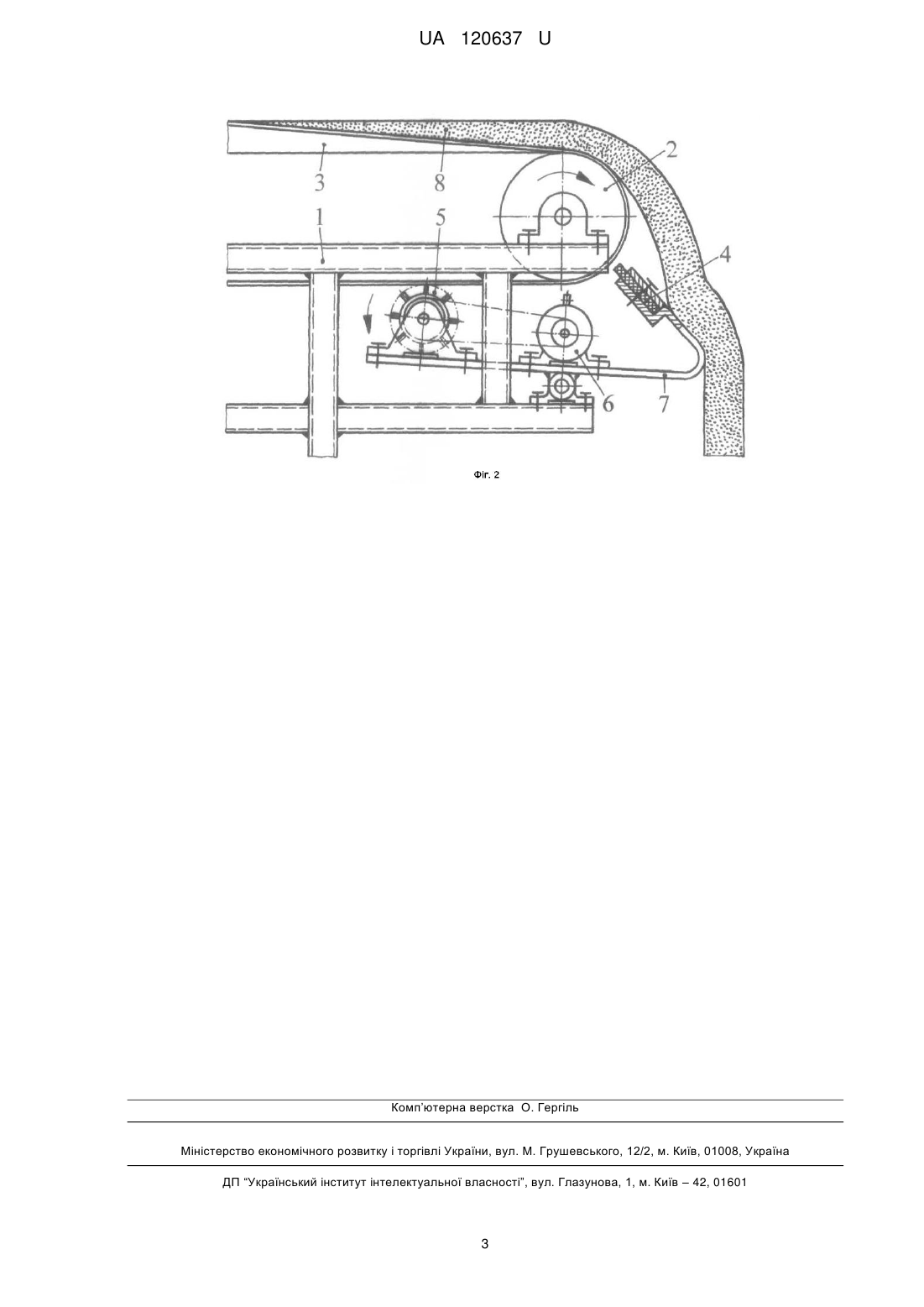

Реферат: Стрічковий конвеєр з пристроєм для очистки стрічки містить раму, розвантажувальний барабан, охоплюючу його стрічку, а також розташовані під нею та з'єднані між собою скребок і щітку з приводом свого обертання. Скребок і щітка з приводом свого обертання з'єднані між собою шарнірно встановленим на рамі різноплечим важелем V-подібної форми. При цьому скребок закріплений на відігнутому кінці короткого плеча важеля із сторони обхвату стрічкою розвантажувального барабана, щітка закріплена на кінці довгого плеча важеля, а привод її обертання закріплений над місцем шарнірного встановлення важеля на рамі. UA 120637 U (54) СТРІЧКОВИЙ КОНВЕЄР З ПРИСТРОЄМ ДЛЯ ОЧИСТКИ СТРІЧКИ UA 120637 U UA 120637 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до транспортуючих машин, а саме стрічкових конвеєрів з пристроями для очистки їх стрічок від налипаючих частинок при транспортуванні сипких вантажів. Відомий стрічковий конвеєр з пристроєм для очистки стрічки, який містить раму, розвантажувальний барабан, охоплюючу його стрічку, а також розташований під нею на шарнірно встановленому важелі скребок або щітку з приводом свого обертання [1]. Недоліком цього стрічкового конвеєра є те, що він забезпечує можливість використання очисного для стрічки пристрою тільки у вигляді скребка або щітки з приводом свого обертання. Найбільш близьким аналогом до корисної моделі за технічною суттю і ефектом, що досягається, є стрічковий конвеєр з пристроєм для очистки стрічки, який містить раму, розвантажувальний барабан, охоплюючу його стрічку, а також розташовані під нею та з'єднані між собою скребок і щітку з приводом свого обертання [2]. Недоліком цього стрічкового конвеєра є те, що він не забезпечує змінну взаємодію із стрічкою скребка і щітки очисного для неї пристрою в залежності від режимів роботи конвеєра. В основу корисної моделі поставлена задача забезпечити змінну взаємодію із стрічкою скребка і щітки очисного для неї пристрою в залежності від режимів роботи конвеєра. Поставлена задача вирішується тим, що в стрічковому конвеєрі з пристроєм для очистки стрічки, що містить раму, розвантажувальний барабан, охоплюючу його стрічку, а також розташовані під нею та з'єднані між собою скребок і щітку з приводом свого обертання, згідно з корисною моделлю, скребок і щітка з приводом свого обертання з'єднані між собою шарнірно встановленим на рамі різноплечим важелем V-подібної форми, при цьому скребок закріплений на відігнутому кінці короткого плеча важеля із сторони обхвату стрічкою розвантажувального барабана, щітка закріплена на кінці довгого плеча важеля, а привод її обертання закріплений над місцем шарнірного встановлення важеля на рамі. Вказані відмітні ознаки забезпечують змінну взаємодію із стрічкою скребка і щітки очисного для неї пристрою в залежності від режимів роботи конвеєра за рахунок з'єднання між собою скребка і щітки з приводом свого обертання шарнірно встановленим на рамі різноплечим важелем V-подібної форми, а також закріплення скребка на відігнутому кінці короткого плеча важеля із сторони обхвату стрічкою розвантажувального барабана, щітки на кінці довгого плеча важеля, а привода її обертання над місцем шарнірного встановлення важеля на рамі. На фіг. 1 схематично показаний удосконалений стрічковий конвеєр з пристроєм для очистки стрічки, вид збоку; на фіг. 2 - вид на фіг. 1 при транспортуванні і розвантаженні із стрічкового конвеєра сипкого вантажу: де 1 - рама; 2 - розвантажувальний барабан; 3 - стрічка; 4 - скребок; 5 - щітка; 6 - привод щітки; 7 - різноплечий важіль; 8 - сипкий вантаж. Стрічковий конвеєр з пристроєм для очистки стрічки містить раму 1, розвантажувальний барабан 2, охоплюючу його стрічку 3, а також розташовані під нею та з'єднані між собою скребок 4 і щітку 5 з приводом 6 свого обертання. Крім цього скребок 4 і щітка 5 з приводом 6 свого обертання з'єднані між собою шарнірно встановленим на рамі 1 різноплечим важелем 7 V-подібної форми, при цьому скребок 4 закріплений на відігнутому кінці короткого плеча важеля 7 із сторони обхвату стрічкою 3 розвантажувального барабана 2, щітка 5 закріплена на кінці довгого плеча важеля 7, а привод 6 її обертання закріплений над місцем шарнірного встановлення важеля 7 на рамі 1. При такому виконанні і встановленні важеля 7 перехідна плавно зігнута його частина розташовується під місцем розвантаження з конвеєра сипкого вантажу 8. Разом з цим, закріплений на відігнутому кінці короткого плеча важеля 7 скребок 4 має можливість взаємодії із стрічкою 3 в межах обхвату нею розвантажувального барабана 2, а щітка 5 - після обхвату стрічкою 3 зазначеного барабана 2. В результаті такого розташування скребка 4 і щітки 5 початкове колове зміщення важеля 7 здійснюється в сторону його довгого плеча із закріпленою на ньому щіткою 5. При цих умовах закріплений на кінці короткого плеча важеля 7 скребок 4 під дією обертального моменту притискається своїм торцем до розташованої напроти нього поверхні стрічки 3 і щітка 5 контактної взаємодії з нею не здійснює. При роботі стрічкового конвеєра до початку транспортування сипкого вантажу закріплений на відігнутому кінці короткого плеча важеля 7 скребок 4 продовжує здійснювати своє притискання до стрічки 3 без контактної взаємодії з нею щітки 3. Одночасно відбувається очистка стрічки 3 скребком 4 від залишків налиплих частинок сипкого вантажу після його попереднього транспортування. Повторне транспортування сипкого вантажу 8 стрічковим конвеєром створює умови для надходження його до розвантажувального барабана 2 та скидання в сторону завантажувальної ємності. Одночасно сипкий вантаж 8 здійснює свою взаємодію з відігнутим кінцем короткого 1 UA 120637 U плеча важеля 7, а також відхилення від стрічки 3 скребка 4 та входження з нею в контактну взаємодію щітки 5 при її обертальному русі від привода 6. Таким чином, здійснене удосконалення забезпечує змінну взаємодію із стрічкою скребка і щітки очисного для неї пристрою в залежності від режимів роботи стрічкового конвеєра. 5 10 15 20 Джерела інформації: 1. Спиваковский А.О., Дьячков В.К. Транспортирующие машины. - Μ.: Машиностроение, 1983. - С. 127, рис. 4.26, а, б. 2. Патент Российской Федерации № 2272768, МПК В65G 15/00, В65G 45/00. Ленточный конвейер с устройством для очистки ленты / Ю.Д. Тарасов; Санкт-Петербургский государственный горный институт им. Г.В. Плеханова (технический университет). - Опубл. 27.03.2006. Бюл. № 9 (IIч). - С. 338-339. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Стрічковий конвеєр з пристроєм для очистки стрічки, що містить раму, розвантажувальний барабан, охоплюючу його стрічку, а також розташовані під нею та з'єднані між собою скребок і щітку з приводом свого обертання, який відрізняється тим, що скребок і щітка з приводом свого обертання з'єднані між собою шарнірно встановленим на рамі різноплечим важелем Vподібної форми, при цьому скребок закріплений на відігнутому кінці короткого плеча важеля із сторони обхвату стрічкою розвантажувального барабана, щітка закріплена на кінці довгого плеча важеля, а привод її обертання закріплений над місцем шарнірного встановлення важеля на рамі. 2 UA 120637 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
