Комбінована фреза

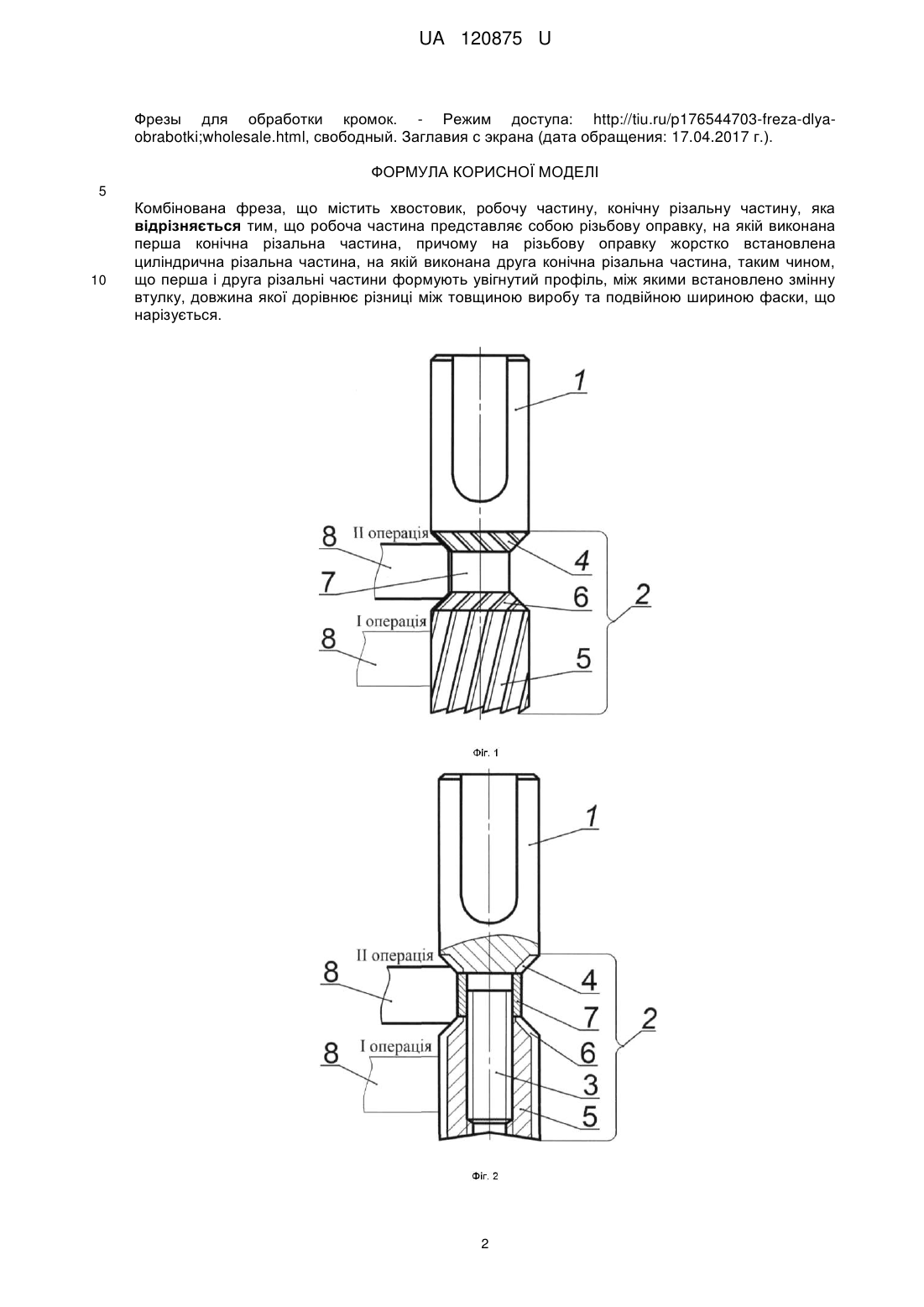

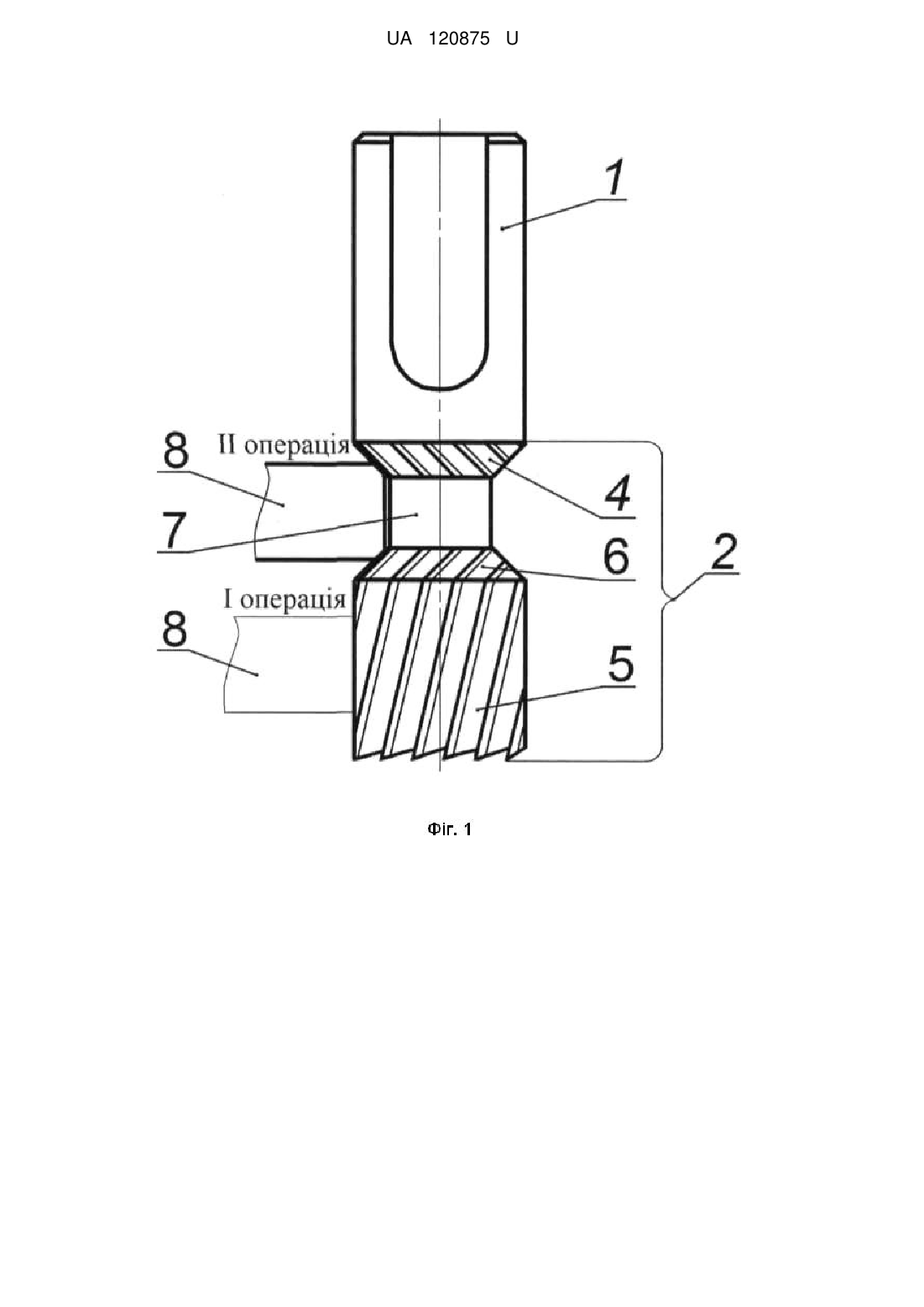

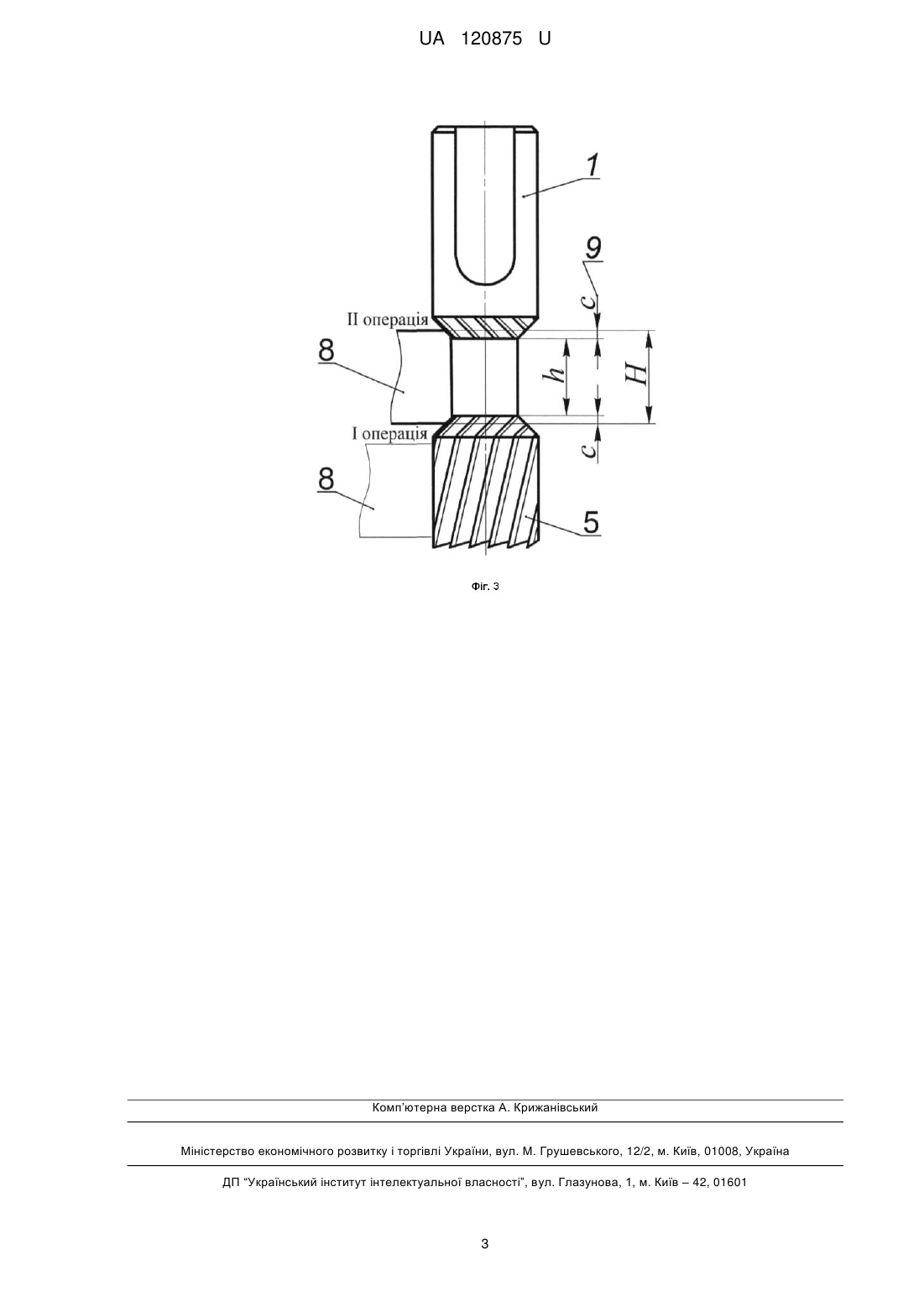

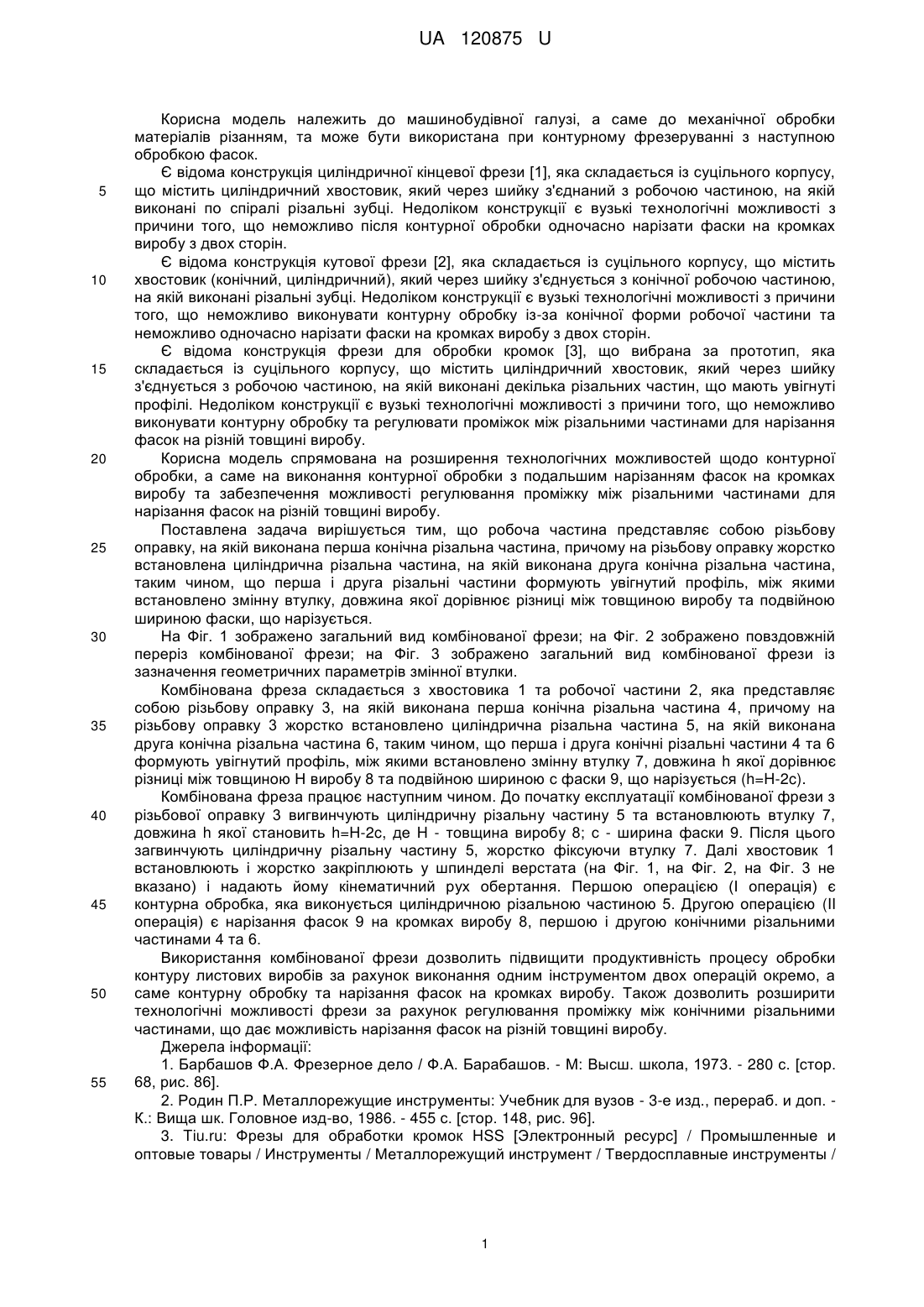

Реферат: Комбінована фреза містить хвостовик, робочу частину, конічну різальну частину. Робоча частина представляє собою різьбову оправку, на якій виконана перша конічна різальна частина. При цьому на різьбову оправку жорстко встановлена циліндрична різальна частина, на якій виконана друга конічна різальна частина, таким чином, що перша і друга різальні частини формують увігнутий профіль, між якими встановлено змінну втулку, довжина якої дорівнює різниці між товщиною виробу та подвійною шириною фаски, що нарізується. UA 120875 U (12) UA 120875 U UA 120875 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудівної галузі, а саме до механічної обробки матеріалів різанням, та може бути використана при контурному фрезеруванні з наступною обробкою фасок. Є відома конструкція циліндричної кінцевої фрези [1], яка складається із суцільного корпусу, що містить циліндричний хвостовик, який через шийку з'єднаний з робочою частиною, на якій виконані по спіралі різальні зубці. Недоліком конструкції є вузькі технологічні можливості з причини того, що неможливо після контурної обробки одночасно нарізати фаски на кромках виробу з двох сторін. Є відома конструкція кутової фрези [2], яка складається із суцільного корпусу, що містить хвостовик (конічний, циліндричний), який через шийку з'єднується з конічної робочою частиною, на якій виконані різальні зубці. Недоліком конструкції є вузькі технологічні можливості з причини того, що неможливо виконувати контурну обробку із-за конічної форми робочої частини та неможливо одночасно нарізати фаски на кромках виробу з двох сторін. Є відома конструкція фрези для обробки кромок [3], що вибрана за прототип, яка складається із суцільного корпусу, що містить циліндричний хвостовик, який через шийку з'єднується з робочою частиною, на якій виконані декілька різальних частин, що мають увігнуті профілі. Недоліком конструкції є вузькі технологічні можливості з причини того, що неможливо виконувати контурну обробку та регулювати проміжок між різальними частинами для нарізання фасок на різній товщині виробу. Корисна модель спрямована на розширення технологічних можливостей щодо контурної обробки, а саме на виконання контурної обробки з подальшим нарізанням фасок на кромках виробу та забезпечення можливості регулювання проміжку між різальними частинами для нарізання фасок на різній товщині виробу. Поставлена задача вирішується тим, що робоча частина представляє собою різьбову оправку, на якій виконана перша конічна різальна частина, причому на різьбову оправку жорстко встановлена циліндрична різальна частина, на якій виконана друга конічна різальна частина, таким чином, що перша і друга різальні частини формують увігнутий профіль, між якими встановлено змінну втулку, довжина якої дорівнює різниці між товщиною виробу та подвійною шириною фаски, що нарізується. На Фіг. 1 зображено загальний вид комбінованої фрези; на Фіг. 2 зображено повздовжній переріз комбінованої фрези; на Фіг. 3 зображено загальний вид комбінованої фрези із зазначення геометричних параметрів змінної втулки. Комбінована фреза складається з хвостовика 1 та робочої частини 2, яка представляє собою різьбову оправку 3, на якій виконана перша конічна різальна частина 4, причому на різьбову оправку 3 жорстко встановлено циліндрична різальна частина 5, на якій виконана друга конічна різальна частина 6, таким чином, що перша і друга конічні різальні частини 4 та 6 формують увігнутий профіль, між якими встановлено змінну втулку 7, довжина h якої дорівнює різниці між товщиною Н виробу 8 та подвійною шириною с фаски 9, що нарізується (h=H-2c). Комбінована фреза працює наступним чином. До початку експлуатації комбінованої фрези з різьбової оправку 3 вигвинчують циліндричну різальну частину 5 та встановлюють втулку 7, довжина h якої становить h=H-2c, де H - товщина виробу 8; с - ширина фаски 9. Після цього загвинчують циліндричну різальну частину 5, жорстко фіксуючи втулку 7. Далі хвостовик 1 встановлюють і жорстко закріплюють у шпинделі верстата (на Фіг. 1, на Фіг. 2, на Фіг. 3 не вказано) і надають йому кінематичний рух обертання. Першою операцією (І операція) є контурна обробка, яка виконується циліндричною різальною частиною 5. Другою операцією (II операція) є нарізання фасок 9 на кромках виробу 8, першою і другою конічними різальними частинами 4 та 6. Використання комбінованої фрези дозволить підвищити продуктивність процесу обробки контуру листових виробів за рахунок виконання одним інструментом двох операцій окремо, а саме контурну обробку та нарізання фасок на кромках виробу. Також дозволить розширити технологічні можливості фрези за рахунок регулювання проміжку між конічними різальними частинами, що дає можливість нарізання фасок на різній товщині виробу. Джерела інформації: 1. Барбашов Ф.А. Фрезерное дело / Ф.А. Барабашов. - М: Высш. школа, 1973. - 280 с. [стор. 68, рис. 86]. 2. Родин П.Р. Металлорежущие инструменты: Учебник для вузов - 3-е изд., перераб. и доп. К.: Вища шк. Головное изд-во, 1986. - 455 с. [стор. 148, рис. 96]. 3. Tiu.ru: Фрезы для обработки кромок HSS [Электронный ресурс] / Промышленные и оптовые товары / Инструменты / Металлорежущий инструмент / Твердосплавные инструменты / 1 UA 120875 U Фрезы для обработки кромок. - Режим доступа: http://tiu.ru/p176544703-freza-dlyaobrabotki;wholesale.html, свободный. Заглавия с экрана (дата обращения: 17.04.2017 г.). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Комбінована фреза, що містить хвостовик, робочу частину, конічну різальну частину, яка відрізняється тим, що робоча частина представляє собою різьбову оправку, на якій виконана перша конічна різальна частина, причому на різьбову оправку жорстко встановлена циліндрична різальна частина, на якій виконана друга конічна різальна частина, таким чином, що перша і друга різальні частини формують увігнутий профіль, між якими встановлено змінну втулку, довжина якої дорівнює різниці між товщиною виробу та подвійною шириною фаски, що нарізується. 2 UA 120875 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
