Зубчасто-ремінна передача

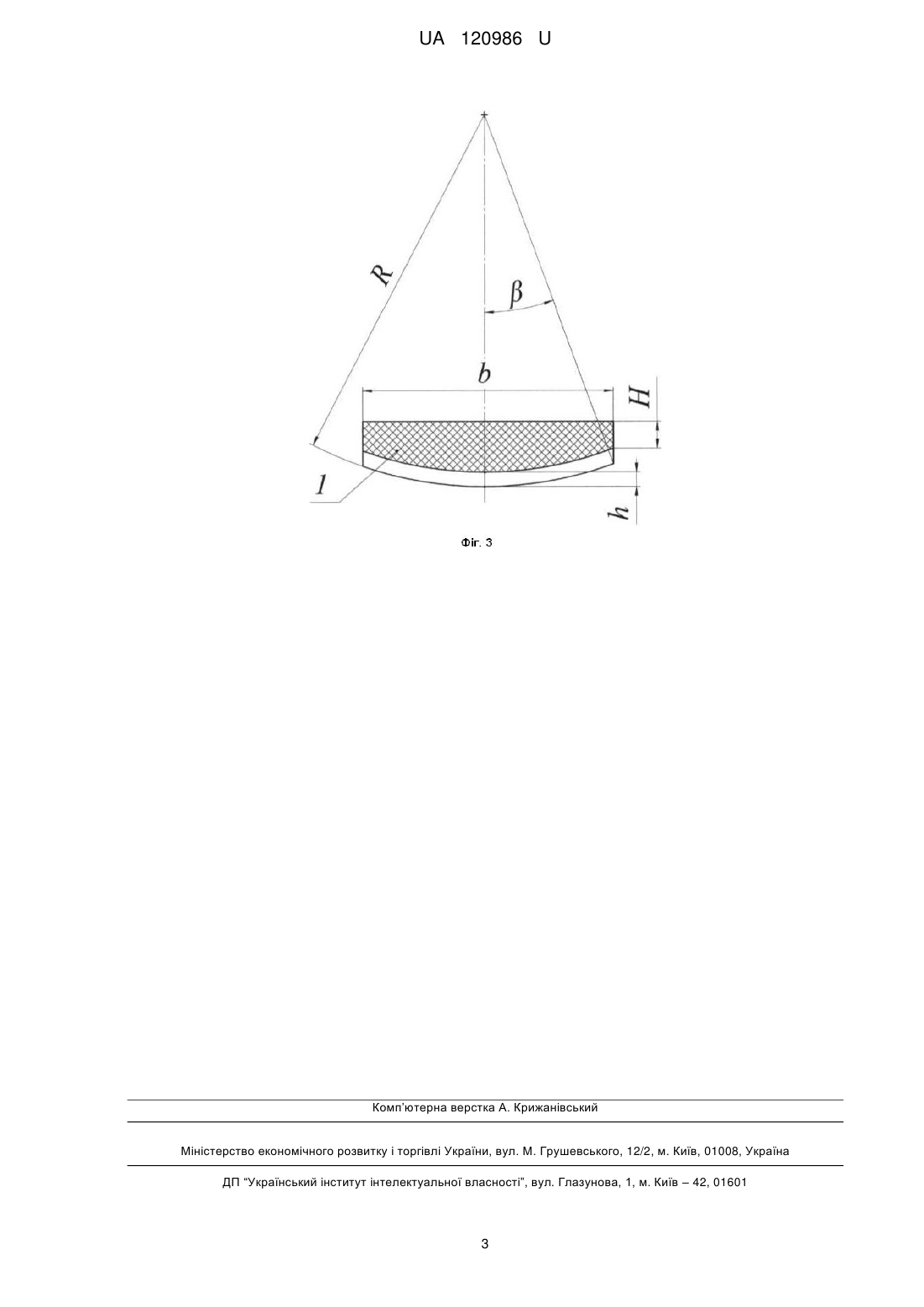

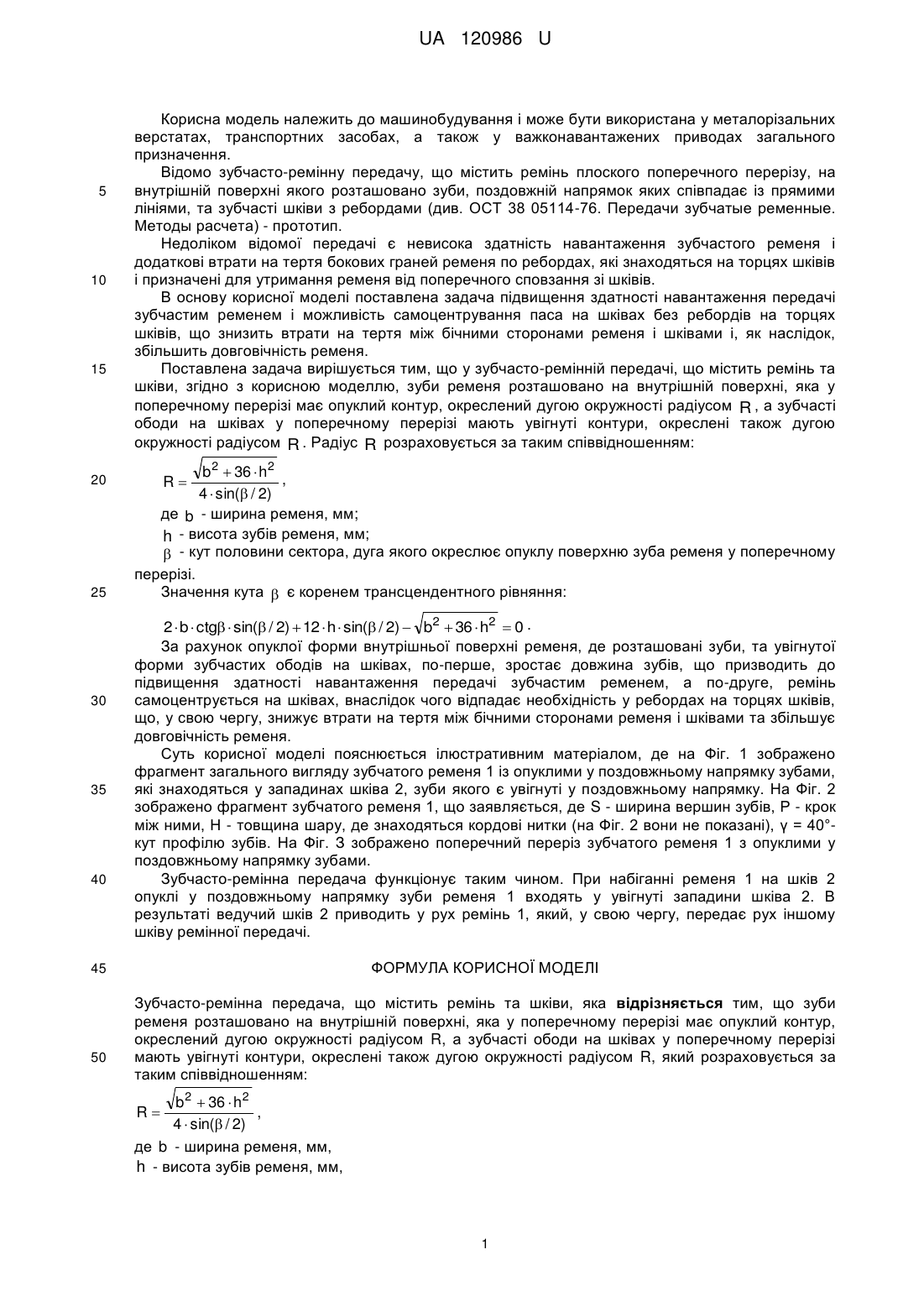

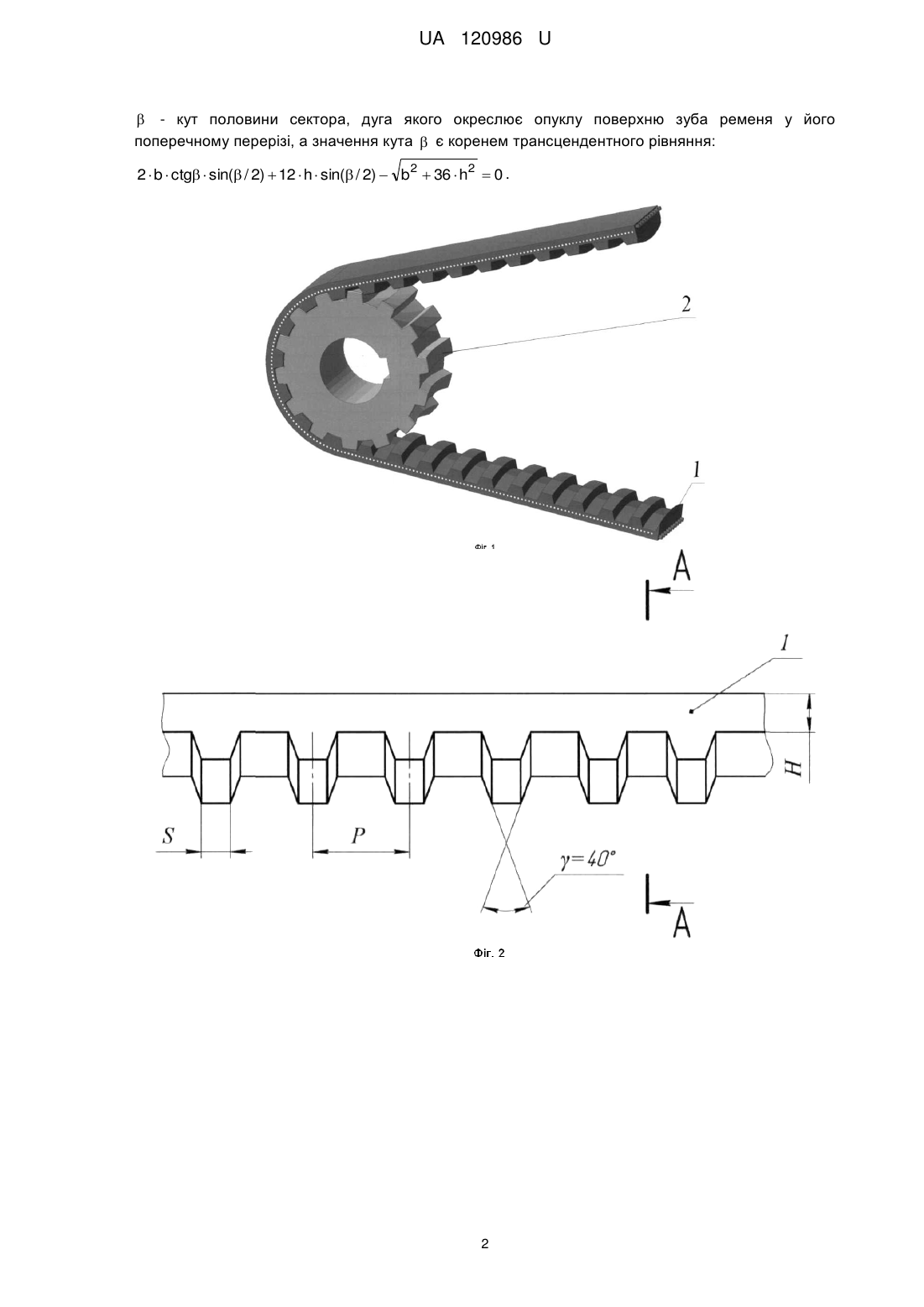

Реферат: Зубчасто-ремінна передача, що містить ремінь та шківи, причому зуби ременя розташовано на внутрішній поверхні, яка у поперечному перерізі має опуклий контур, окреслений дугою окружності радіусом R, а зубчасті ободи на шківах у поперечному перерізі мають увігнуті контури, окреслені також дугою окружності радіусом R, який розраховується за таким співвідношенням: b 2  36  h2 , 4  sin( / 2) де b - ширина ременя, мм, h - висота зубів ременя, мм,  - кут половини сектора, дуга якого окреслює опуклу поверхню зуба ременя у його поперечному перерізі, а значення кута  є коренем трансцендентного рівняння: R 2  b  ctg  sin( / 2)  12  h  sin( / 2)  b2  36  h2  0 . UA 120986 U (12) UA 120986 U UA 120986 U 5 10 15 20 25 30 35 40 Корисна модель належить до машинобудування і може бути використана у металорізальних верстатах, транспортних засобах, а також у важконавантажених приводах загального призначення. Відомо зубчасто-ремінну передачу, що містить ремінь плоского поперечного перерізу, на внутрішній поверхні якого розташовано зуби, поздовжній напрямок яких співпадає із прямими лініями, та зубчасті шківи з ребордами (див. ОСТ 38 05114-76. Передачи зубчатые ременные. Методы расчета) - прототип. Недоліком відомої передачі є невисока здатність навантаження зубчастого ременя і додаткові втрати на тертя бокових граней ременя по ребордах, які знаходяться на торцях шківів і призначені для утримання ременя від поперечного сповзання зі шківів. В основу корисної моделі поставлена задача підвищення здатності навантаження передачі зубчастим ременем і можливість самоцентрування паса на шківах без ребордів на торцях шківів, що знизить втрати на тертя між бічними сторонами ременя і шківами і, як наслідок, збільшить довговічність ременя. Поставлена задача вирішується тим, що у зубчасто-ремінній передачі, що містить ремінь та шківи, згідно з корисною моделлю, зуби ременя розташовано на внутрішній поверхні, яка у поперечному перерізі має опуклий контур, окреслений дугою окружності радіусом R , а зубчасті ободи на шківах у поперечному перерізі мають увігнуті контури, окреслені також дугою окружності радіусом R . Радіус R розраховується за таким співвідношенням: b 2  36  h2 , 4  sin( / 2) де b - ширина ременя, мм; h - висота зубів ременя, мм;  - кут половини сектора, дуга якого окреслює опуклу поверхню зуба ременя у поперечному перерізі. Значення кута  є коренем трансцендентного рівняння: R 2  b  ctg  sin( / 2)  12  h  sin( / 2)  b2  36  h2  0 . За рахунок опуклої форми внутрішньої поверхні ременя, де розташовані зуби, та увігнутої форми зубчастих ободів на шківах, по-перше, зростає довжина зубів, що призводить до підвищення здатності навантаження передачі зубчастим ременем, а по-друге, ремінь самоцентрується на шківах, внаслідок чого відпадає необхідність у ребордах на торцях шківів, що, у свою чергу, знижує втрати на тертя між бічними сторонами ременя і шківами та збільшує довговічність ременя. Суть корисної моделі пояснюється ілюстративним матеріалом, де на Фіг. 1 зображено фрагмент загального вигляду зубчатого ременя 1 із опуклими у поздовжньому напрямку зубами, які знаходяться у западинах шківа 2, зуби якого є увігнуті у поздовжньому напрямку. На Фіг. 2 зображено фрагмент зубчатого ременя 1, що заявляється, де S - ширина вершин зубів, Р - крок між ними, Н - товщина шару, де знаходяться кордові нитки (на Фіг. 2 вони не показані), γ = 40°кут профілю зубів. На Фіг. З зображено поперечний переріз зубчатого ременя 1 з опуклими у поздовжньому напрямку зубами. Зубчасто-ремінна передача функціонує таким чином. При набіганні ременя 1 на шків 2 опуклі у поздовжньому напрямку зуби ременя 1 входять у увігнуті западини шківа 2. В результаті ведучий шків 2 приводить у рух ремінь 1, який, у свою чергу, передає рух іншому шківу ремінної передачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Зубчасто-ремінна передача, що містить ремінь та шківи, яка відрізняється тим, що зуби ременя розташовано на внутрішній поверхні, яка у поперечному перерізі має опуклий контур, окреслений дугою окружності радіусом R, а зубчасті ободи на шківах у поперечному перерізі мають увігнуті контури, окреслені також дугою окружності радіусом R, який розраховується за таким співвідношенням: b 2  36  h2 , 4  sin( / 2) де b - ширина ременя, мм, h - висота зубів ременя, мм, R 1 UA 120986 U  - кут половини сектора, дуга якого окреслює опуклу поверхню зуба ременя у його поперечному перерізі, а значення кута  є коренем трансцендентного рівняння: 2  b  ctg  sin( / 2)  12  h  sin( / 2)  b2  36  h2  0 . 2 UA 120986 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
