Ремінна передача

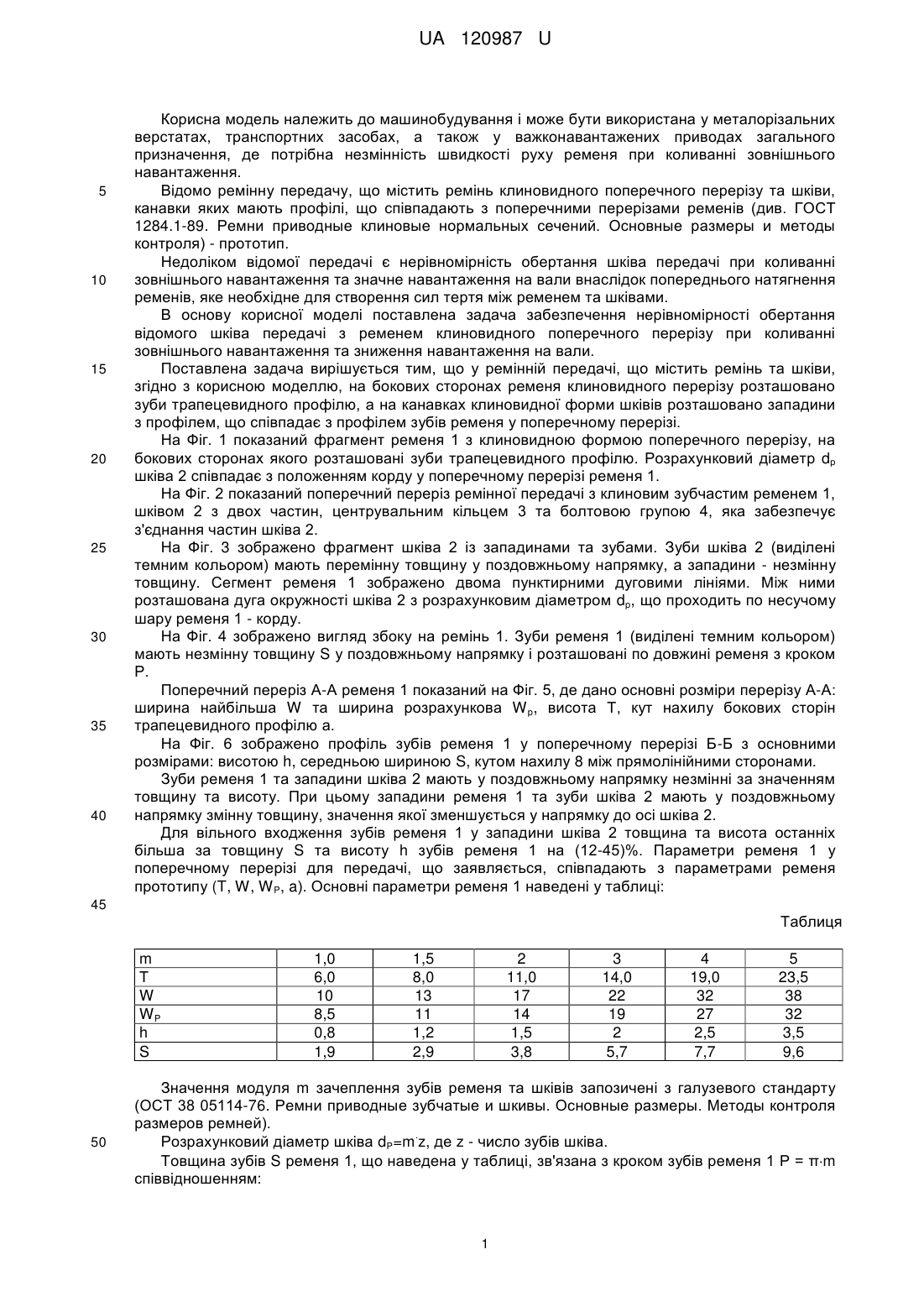

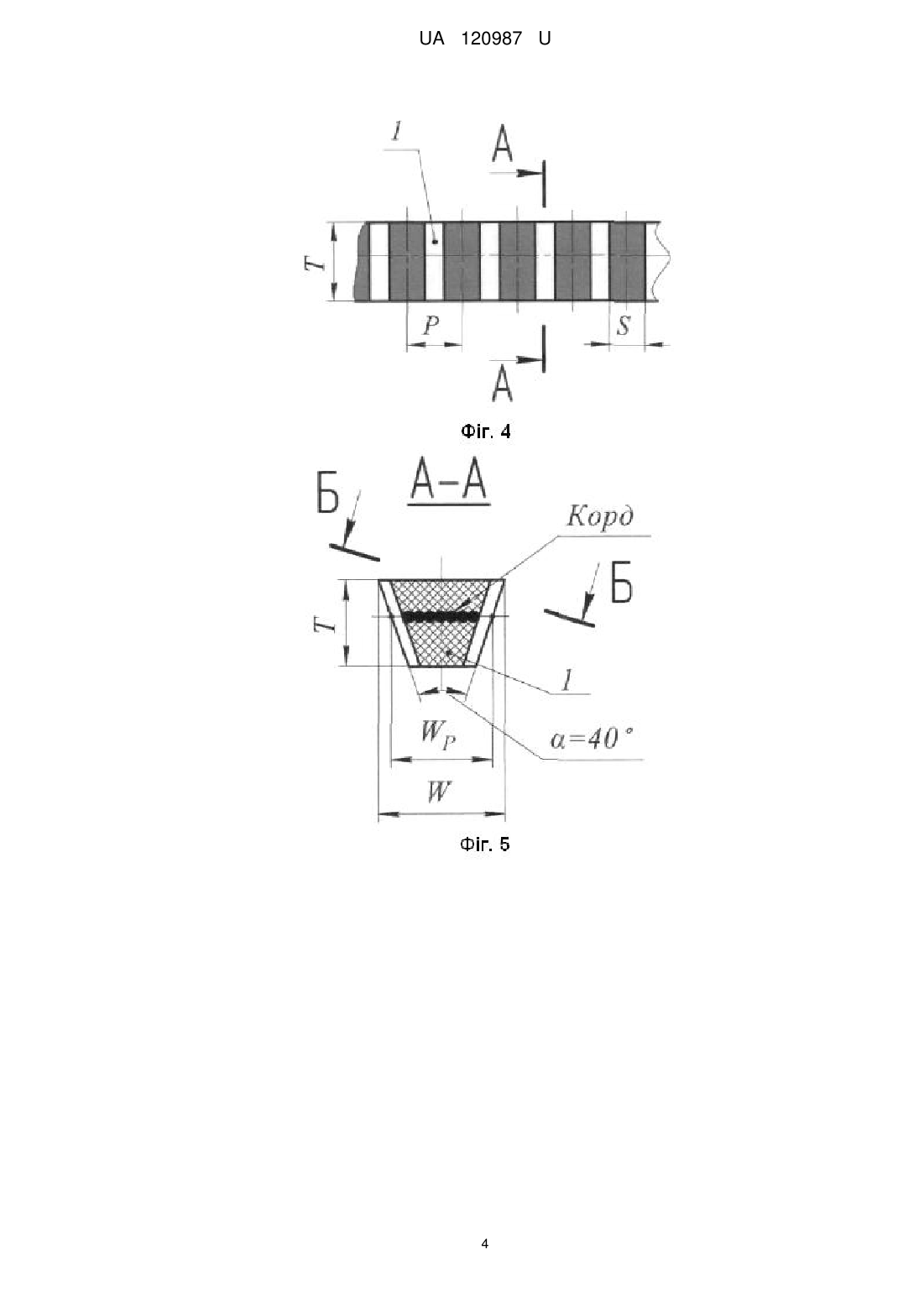

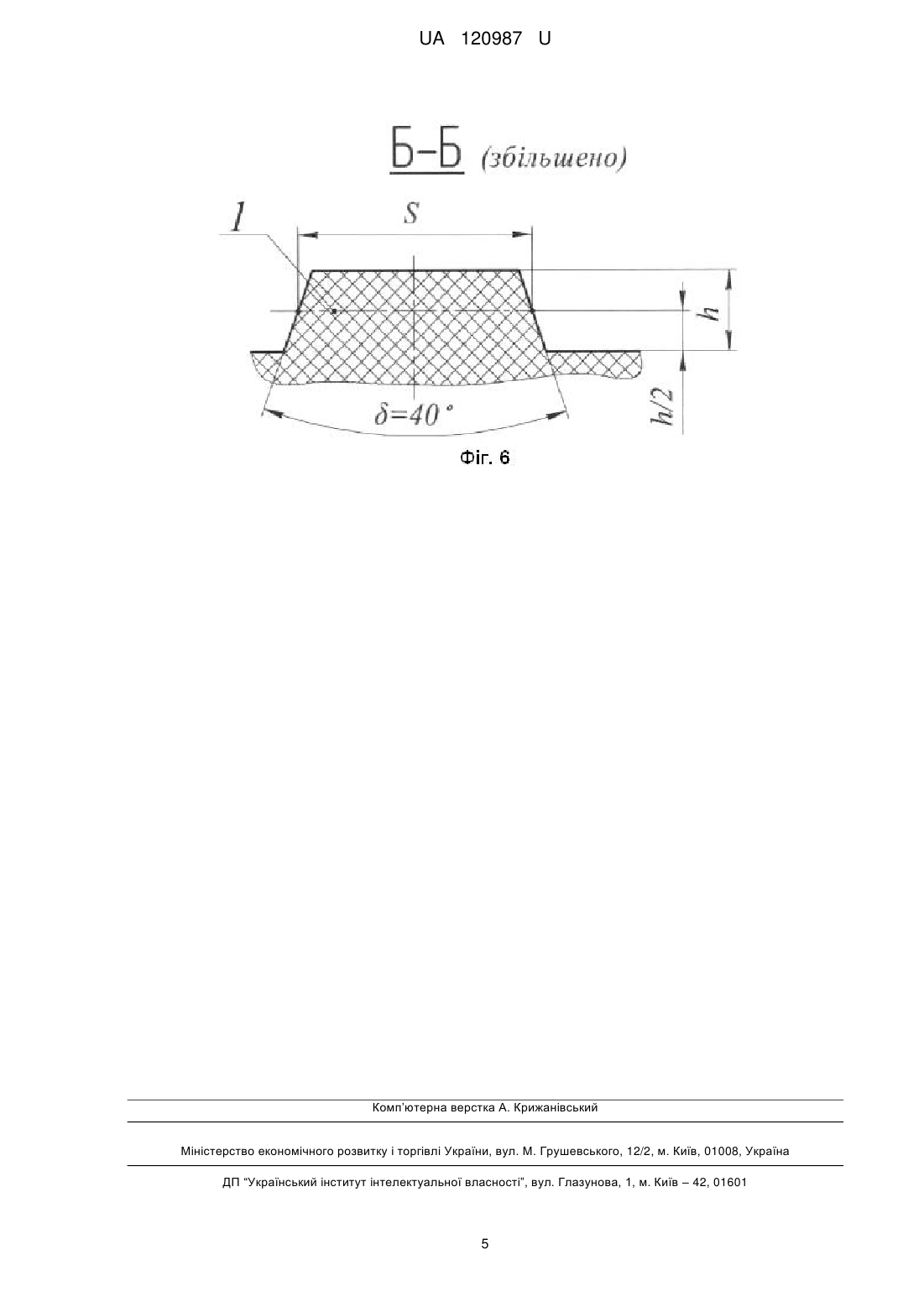

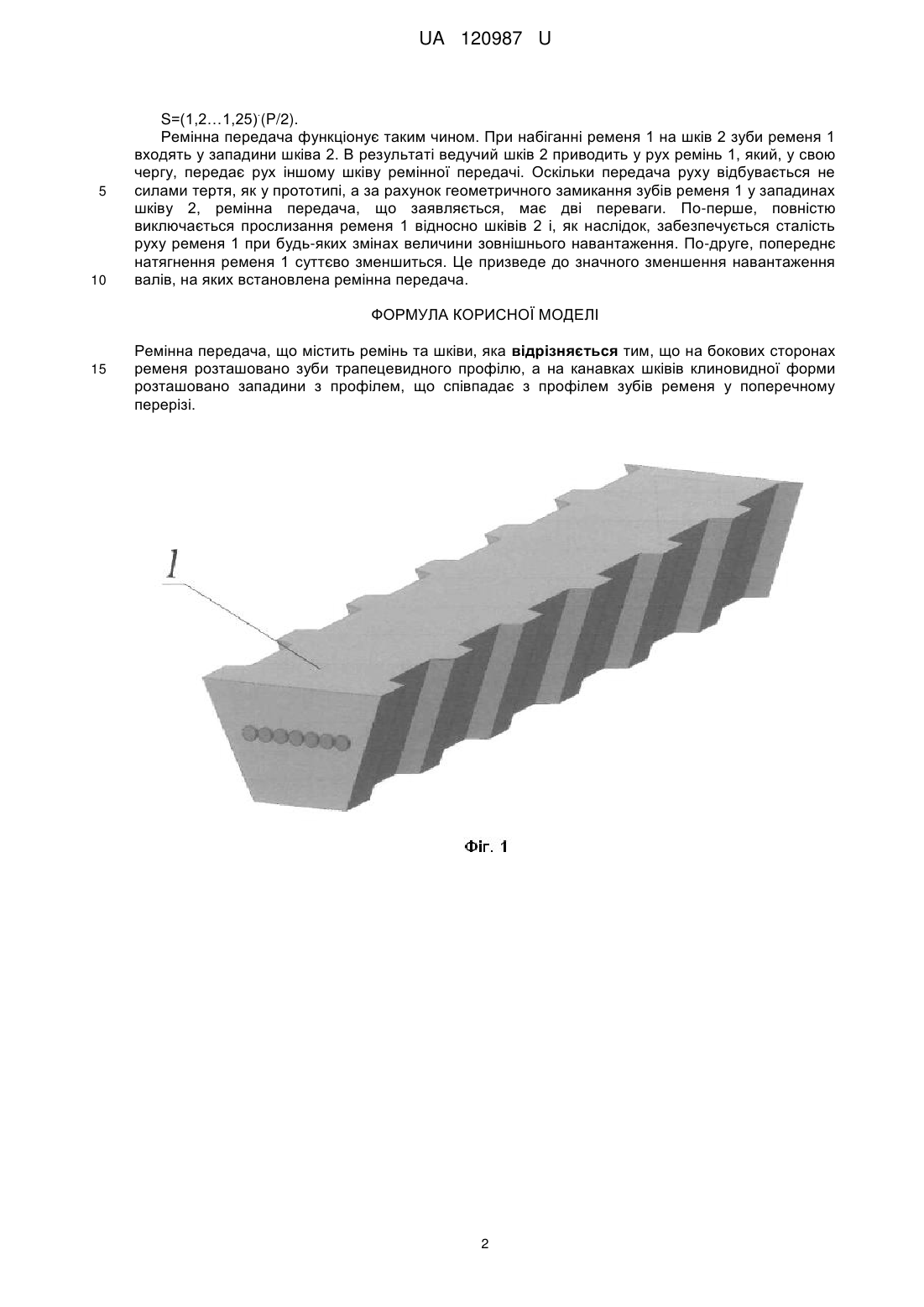

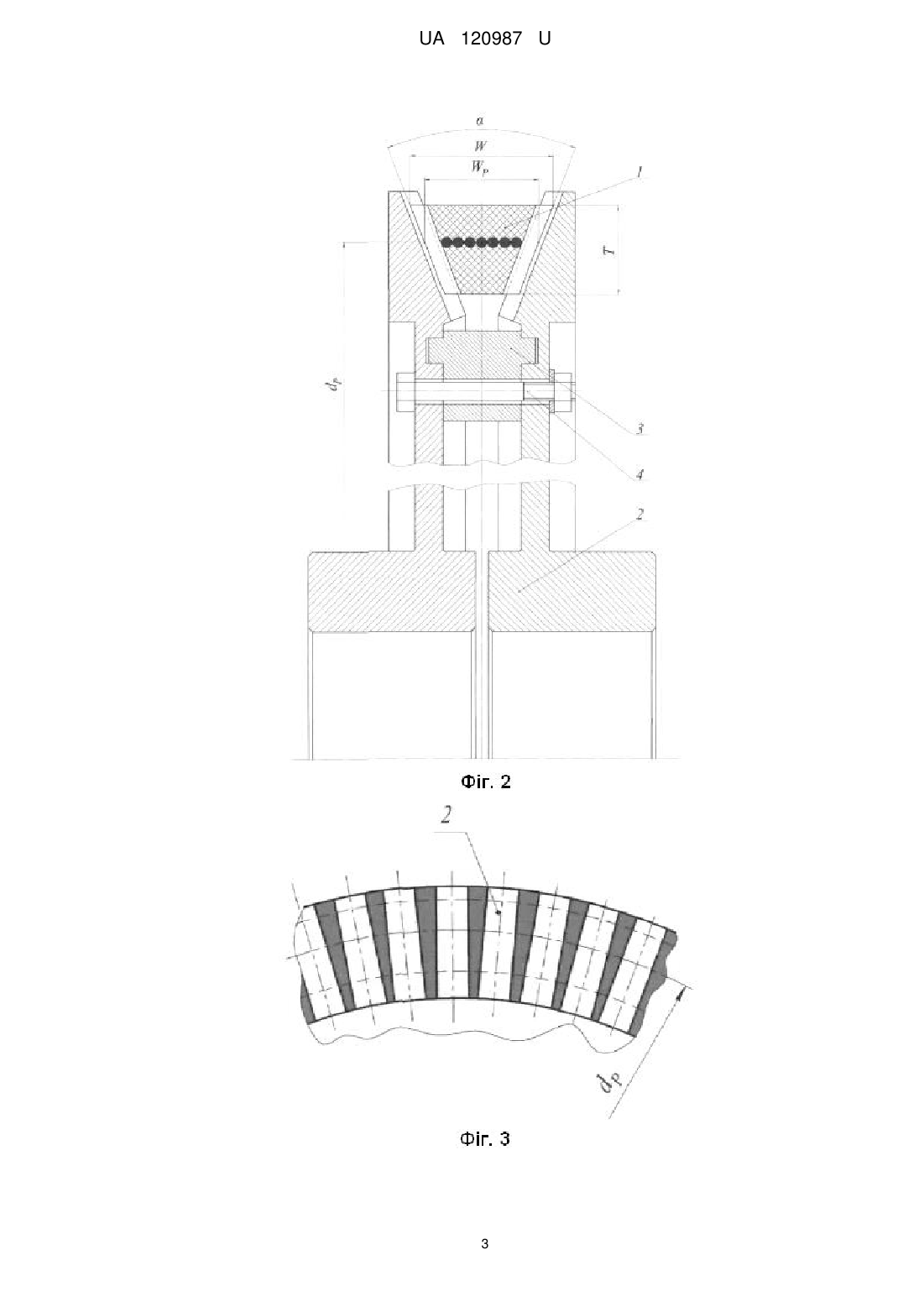

Реферат: Ремінна передача, що містить ремінь та шківи, причому на бокових сторонах ременя розташовано зуби трапецевидного профілю, а на канавках шківів клиновидної форми розташовано западини з профілем, що співпадає з профілем зубів ременя у поперечному перерізі. UA 120987 U (12) UA 120987 U UA 120987 U 5 10 15 20 25 30 35 40 Корисна модель належить до машинобудування і може бути використана у металорізальних верстатах, транспортних засобах, а також у важконавантажених приводах загального призначення, де потрібна незмінність швидкості руху ременя при коливанні зовнішнього навантаження. Відомо ремінну передачу, що містить ремінь клиновидного поперечного перерізу та шківи, канавки яких мають профілі, що співпадають з поперечними перерізами ременів (див. ГОСТ 1284.1-89. Ремни приводные клиновые нормальных сечений. Основные размеры и методы контроля) - прототип. Недоліком відомої передачі є нерівномірність обертання шківа передачі при коливанні зовнішнього навантаження та значне навантаження на вали внаслідок попереднього натягнення ременів, яке необхідне для створення сил тертя між ременем та шківами. В основу корисної моделі поставлена задача забезпечення нерівномірності обертання відомого шківа передачі з ременем клиновидного поперечного перерізу при коливанні зовнішнього навантаження та зниження навантаження на вали. Поставлена задача вирішується тим, що у ремінній передачі, що містить ремінь та шківи, згідно з корисною моделлю, на бокових сторонах ременя клиновидного перерізу розташовано зуби трапецевидного профілю, а на канавках клиновидної форми шківів розташовано западини з профілем, що співпадає з профілем зубів ременя у поперечному перерізі. На Фіг. 1 показаний фрагмент ременя 1 з клиновидною формою поперечного перерізу, на бокових сторонах якого розташовані зуби трапецевидного профілю. Розрахунковий діаметр dp шківа 2 співпадає з положенням корду у поперечному перерізі ременя 1. На Фіг. 2 показаний поперечний переріз ремінної передачі з клиновим зубчастим ременем 1, шківом 2 з двох частин, центрувальним кільцем 3 та болтовою групою 4, яка забезпечує з'єднання частин шківа 2. На Фіг. 3 зображено фрагмент шківа 2 із западинами та зубами. Зуби шківа 2 (виділені темним кольором) мають перемінну товщину у поздовжньому напрямку, а западини - незмінну товщину. Сегмент ременя 1 зображено двома пунктирними дуговими лініями. Між ними розташована дуга окружності шківа 2 з розрахунковим діаметром dp, що проходить по несучому шару ременя 1 - корду. На Фіг. 4 зображено вигляд збоку на ремінь 1. Зуби ременя 1 (виділені темним кольором) мають незмінну товщину S у поздовжньому напрямку і розташовані по довжині ременя з кроком Р. Поперечний переріз А-А ременя 1 показаний на Фіг. 5, де дано основні розміри перерізу А-А: ширина найбільша W та ширина розрахункова W p, висота Т, кут нахилу бокових сторін трапецевидного профілю а. На Фіг. 6 зображено профіль зубів ременя 1 у поперечному перерізі Б-Б з основними розмірами: висотою h, середньою шириною S, кутом нахилу 8 між прямолінійними сторонами. Зуби ременя 1 та западини шківа 2 мають у поздовжньому напрямку незмінні за значенням товщину та висоту. При цьому западини ременя 1 та зуби шківа 2 мають у поздовжньому напрямку змінну товщину, значення якої зменшується у напрямку до осі шківа 2. Для вільного входження зубів ременя 1 у западини шківа 2 товщина та висота останніх більша за товщину S та висоту h зубів ременя 1 на (12-45)%. Параметри ременя 1 у поперечному перерізі для передачі, що заявляється, співпадають з параметрами ременя прототипу (T, W, W P, a). Основні параметри ременя 1 наведені у таблиці: 45 Таблиця m Т W WP h S 50 1,0 6,0 10 8,5 0,8 1,9 1,5 8,0 13 11 1,2 2,9 2 11,0 17 14 1,5 3,8 3 14,0 22 19 2 5,7 4 19,0 32 27 2,5 7,7 5 23,5 38 32 3,5 9,6 Значення модуля m зачеплення зубів ременя та шківів запозичені з галузевого стандарту (ОСТ 38 05114-76. Ремни приводные зубчатые и шкивы. Основные размеры. Методы контроля размеров ремней). . Розрахунковий діаметр шківа dP=m z, де z - число зубів шківа. Товщина зубів S ременя 1, що наведена у таблиці, зв'язана з кроком зубів ременя 1 Р = πm співвідношенням: 1 UA 120987 U . 5 10 S=(1,2…1,25) (P/2). Ремінна передача функціонує таким чином. При набіганні ременя 1 на шків 2 зуби ременя 1 входять у западини шківа 2. В результаті ведучий шків 2 приводить у рух ремінь 1, який, у свою чергу, передає рух іншому шківу ремінної передачі. Оскільки передача руху відбувається не силами тертя, як у прототипі, а за рахунок геометричного замикання зубів ременя 1 у западинах шківу 2, ремінна передача, що заявляється, має дві переваги. По-перше, повністю виключається прослизання ременя 1 відносно шківів 2 і, як наслідок, забезпечується сталість руху ременя 1 при будь-яких змінах величини зовнішнього навантаження. По-друге, попереднє натягнення ременя 1 суттєво зменшиться. Це призведе до значного зменшення навантаження валів, на яких встановлена ремінна передача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Ремінна передача, що містить ремінь та шківи, яка відрізняється тим, що на бокових сторонах ременя розташовано зуби трапецевидного профілю, а на канавках шківів клиновидної форми розташовано западини з профілем, що співпадає з профілем зубів ременя у поперечному перерізі. 2 UA 120987 U 3 UA 120987 U 4 UA 120987 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
