Підйомник для ліквідації наслідків надзвичайних ситуацій

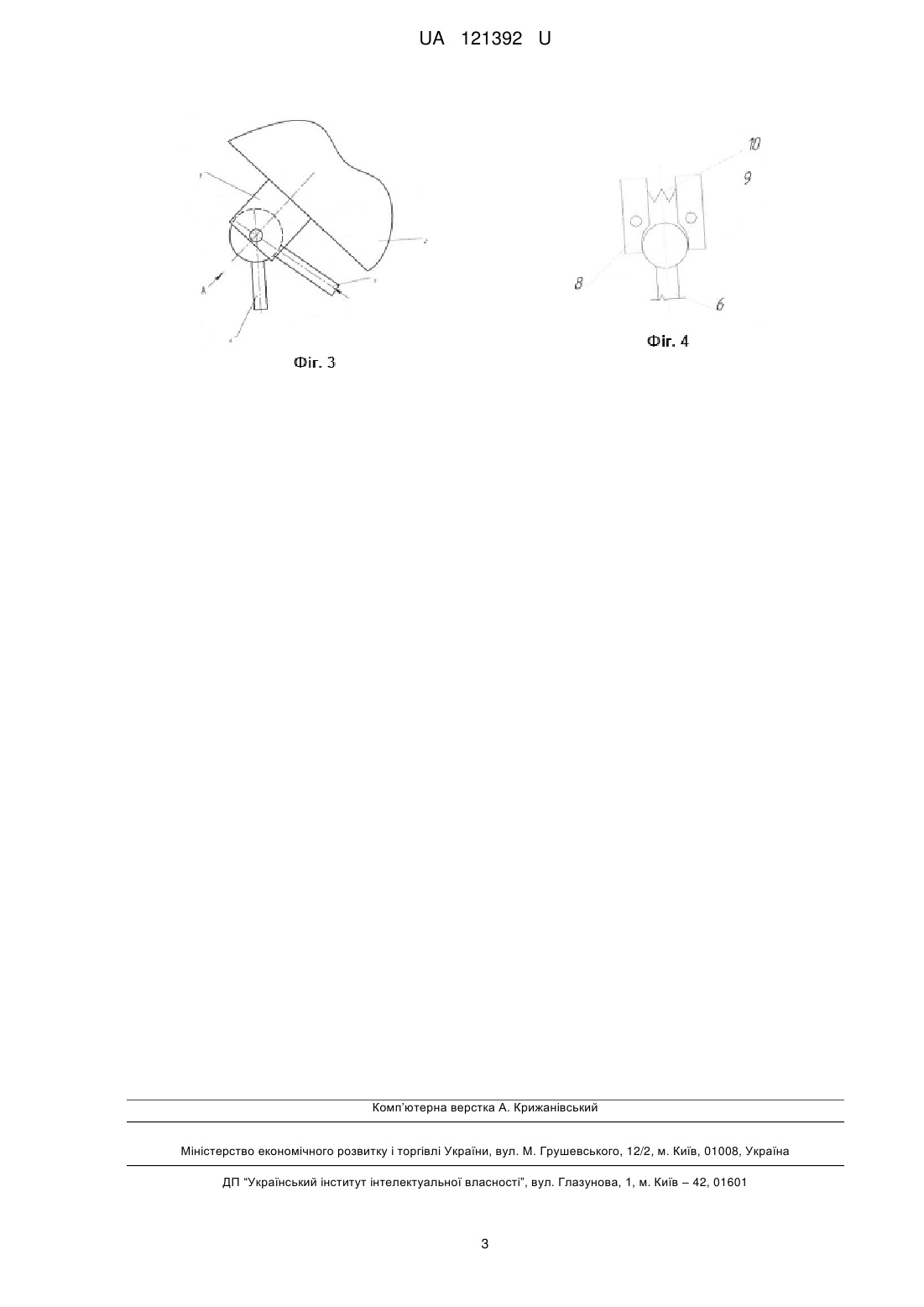

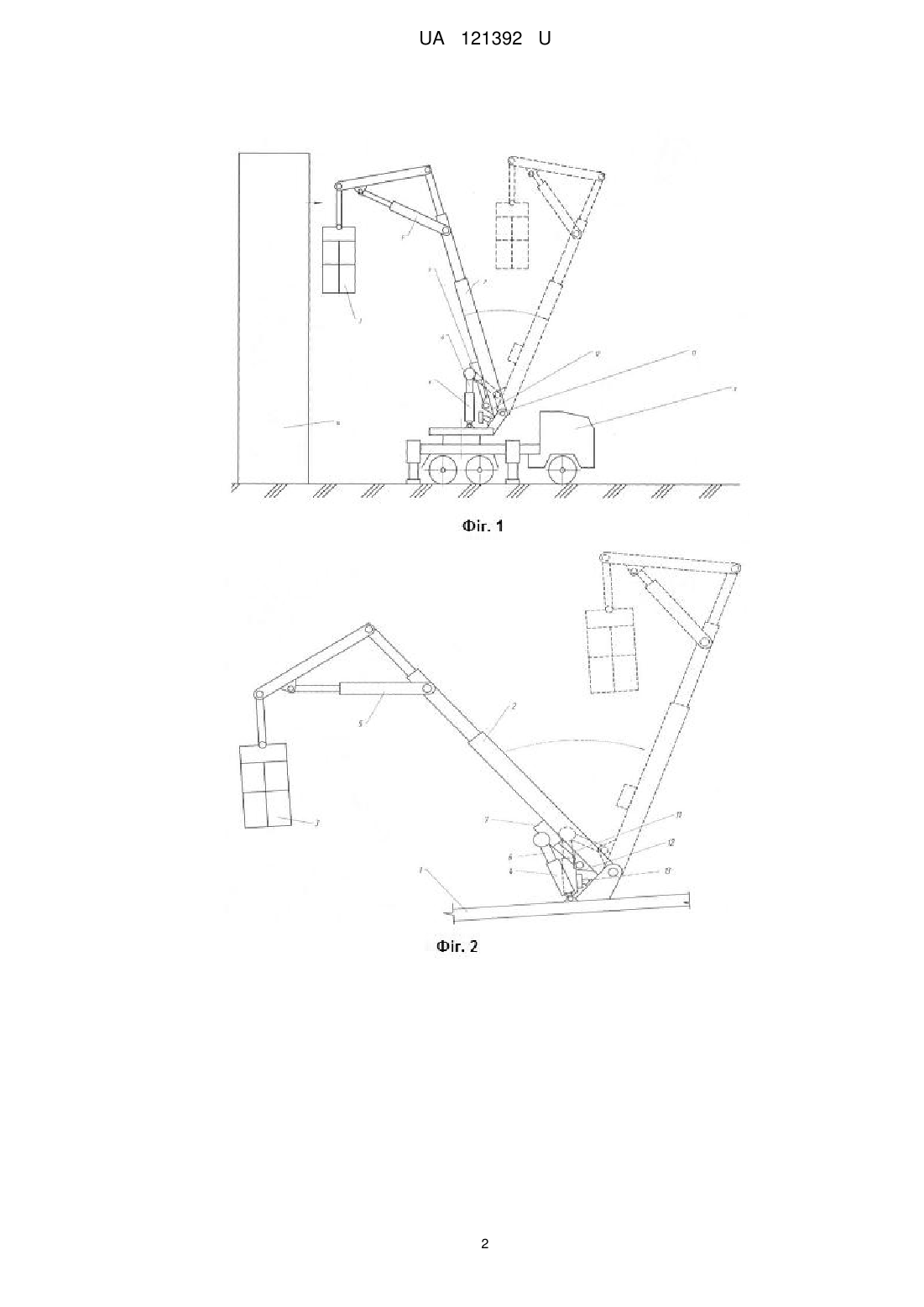

Реферат: Підйомник для ліквідації наслідків надзвичайних ситуацій, що містить базову машину, телескопічну стрілу, люльку, гідроциліндри керування положенням стріли та люльки, причому він додатково оснащений керованим фіксатором кріплення штока гідроциліндра стріли та важелем, один кінець якого шарнірно з'єднаний зі штоком гідроциліндра, а інший - шарнірно встановлений на стрілі, причому під стрілою встановлений обмежувач повороту корпусу гідроциліндра. UA 121392 U (12) UA 121392 U UA 121392 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі ліквідації наслідків стихійних лих або техногенних аварій при відновленні пошкоджених споруд і будівель, а також при гасінні пожеж та рятувальних роботах. Відомий підйомник, який включає автомобіль з телескопічною вишкою, люлькою та механізмом її підйому [1]. Недоліком обладнання є те, що підйомник виконує тільки вертикальне переміщення люльки. Це обмежує його технологічні можливості. Найближчим технічним рішенням є підйомник, який містить базову машину, телескопічну стрілу, люльку, гідроциліндрі керування положенням стріли та люльки [2]. Підйомник використовується для виконання різноманітних робіт, зокрема для гасіння пожеж у висотних будівлях та на відновних роботах пошкоджених споруд. Недоліком відомого підйомника є те, що при повному руйнуванні та обрушенні споруд, на яких виконуються роботи з ліквідації наслідків надзвичайної ситуації, він не забезпечує безпечної роботи працівників у люльці: ударна хвиля призводить до його падіння та травмування працівників. В основу корисної моделі поставлена задача удосконалення підйомника для ліквідації наслідків надзвичайних ситуацій, в якому за рахунок особливостей виконання кріплення гідроциліндра стріли та наявності нових елементів, досягається безпека виконання робіт. Поставлена задача вирішується тим, що підйомник, який містить базову машину, телескопічну стрілу, люльку, гідроциліндри керування положенням стріли та люльки, відповідно до корисної моделі, додатково оснащений керованим фіксатором кріплення штока гідроциліндра стріли та важелем, один кінець якого шарнірно з'єднаний зі штоком гідроциліндра, а інший - шарнірно встановлений на стрілі, причому під стрілою встановлений обмежувач повороту корпусу гідроциліндра. Сутність корисної моделі пояснюється кресленнями, де на Фіг. 1 показано загальний вигляд підйомника; на Фіг. 2 - робоче обладнання; на Фіг. 3 - переріз І Фіг. 2; на Фіг. 4 - вид А Фіг. 3. Підйомник складається з базової машини 1 (наприклад, автомобіля), телескопічної стріли 2, люльки 3, гідроциліндри 4 і 5 керування положенням відповідно стріли 2 та люльки 5. У місці кріплення штока 6 гідроциліндра 4 до стріли 2 встановлений керований фіксатор 7, який складається с двох частин 8 та 9, шарнірно встановлених на стрілі 2 та зв'язаних між собою пружним елементом 10. Кінець штока 6 гідроциліндра 4 шарнірно з'єднаний з одним кінцем важеля 11, встановленим шарнірно в кронштейні 12 стріли 2. Під стрілою 2 напроти корпуса гідроциліндра 4 встановлений обмежувач 13. Роботи виконуються на об'єкті 14. Робота підйомника відбувається наступним чином. Базова машина 1 встановлюється на місце виконання робіт поруч з об'єктом 14, де відбулася надзвичайна подія. У люльці 3 розташовується особистий склад рятувального підрозділу і вона піднімається на необхідну висоту. Виконуються необхідні роботи з метою ліквідації наслідків надзвичайної ситуації (гасіння пожеж, відновлення споруд). У разі непередбаченого обрушення споруд та вибухів, ударна хвиля діє на робоче обладнання підйомника. Стріла 2 починає відхилятися від об'єкту 14, фіксатор 7 звільняє місце кріплення штока 6 гідроциліндра 4 та дозволяє швидко відійти від уламків об'єкту 14 люльці 3 з робітниками. Поворот корпуса гідроциліндра 4 зупиняє обмежувач 13 і стріла 2 утримується у відхиленому стані важелем 11. Після висадки робітників з люльки З, гідроциліндром 4 стріла 2 з фіксатором 7 повертається у робочий стан - фіксатор 7 охоплює місце кріплення штока 6 гідроциліндра 4. Таким чином, виконання підйомника з можливістю швидкого відходу люльки від небезпечної зони, забезпечує безпеку виконання робіт. Джерела інформації: 1. Будівельна техніка / О. М. Лівінський, О. І. Курок, А. Д. Єсипенко та інші. - К.: КНУБА, УАН, "МП Леся", 2014. - Стор. 380, рис. 17.7. 2. Патент України на корисну модель №66171, опубл. 26.12.2011, бюл. № 24. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Підйомник для ліквідації наслідків надзвичайних ситуацій, що містить базову машину, телескопічну стрілу, люльку, гідроциліндри керування положенням стріли та люльки, який відрізняється тим, що він додатково оснащений керованим фіксатором кріплення штока гідроциліндра стріли та важелем, один кінець якого шарнірно з'єднаний зі штоком гідроциліндра, а інший - шарнірно встановлений на стрілі, причому під стрілою встановлений обмежувач повороту корпусу гідроциліндра. 1 UA 121392 U 2 UA 121392 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
