Решето з трипелюстковими активаторами

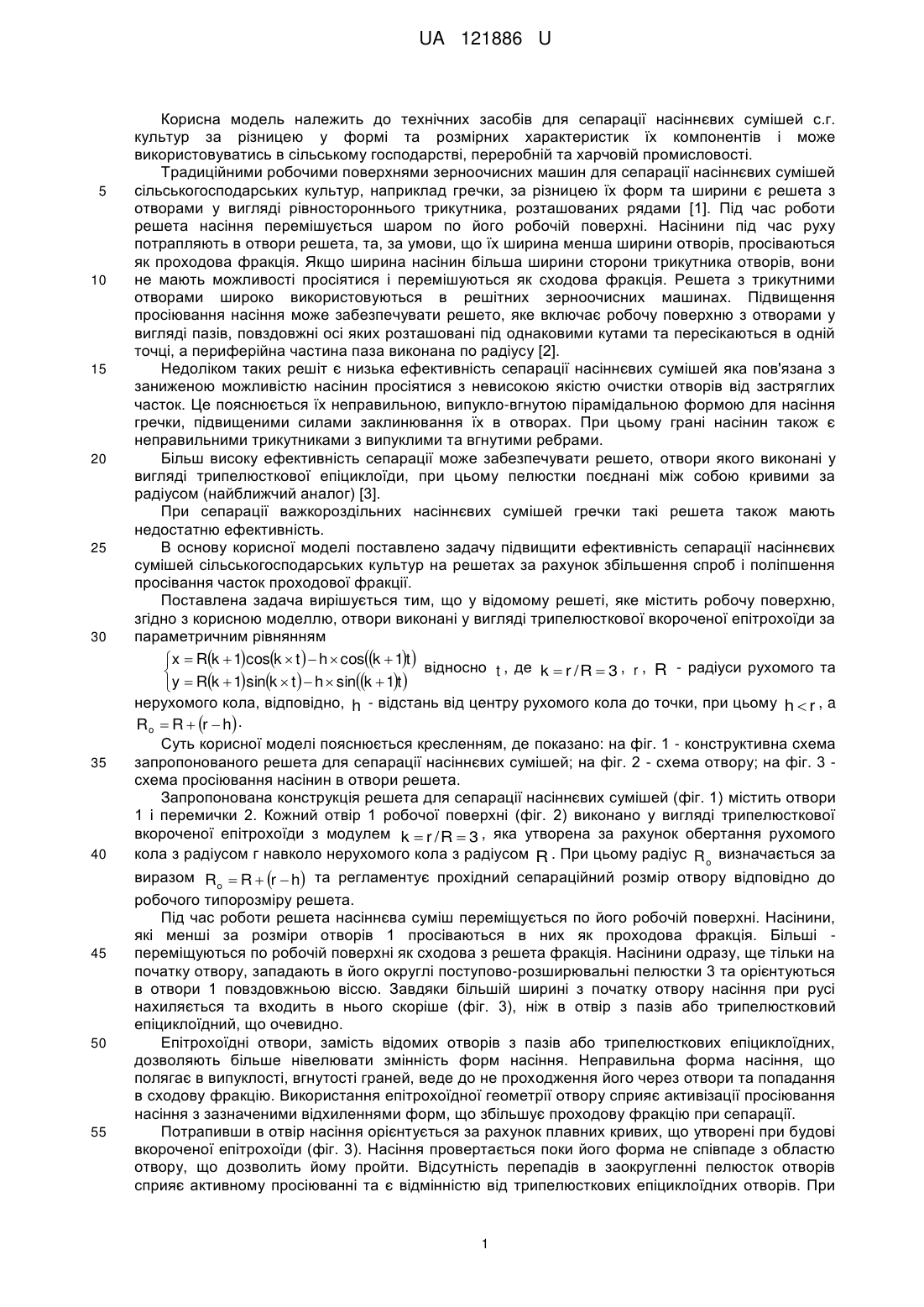

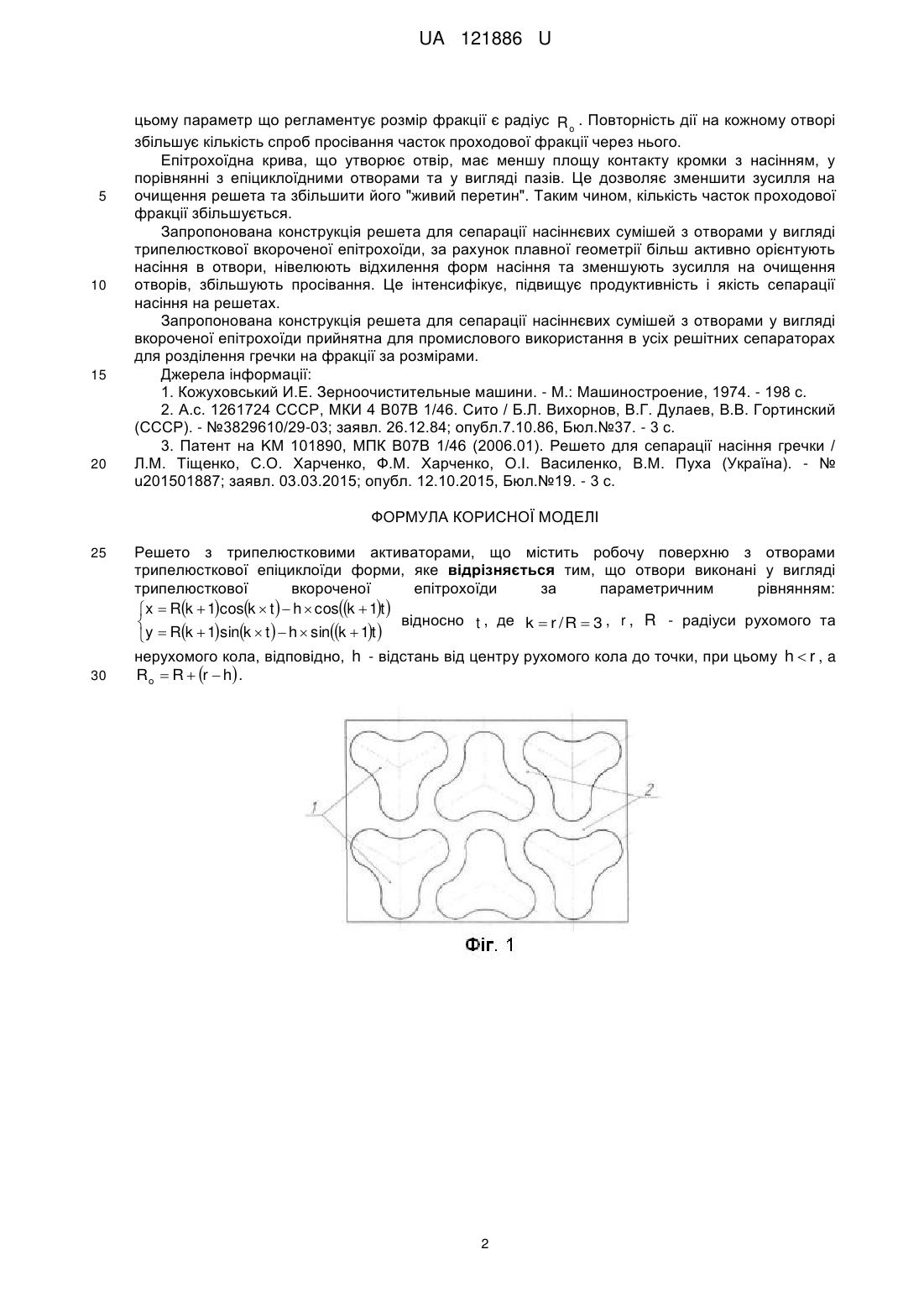

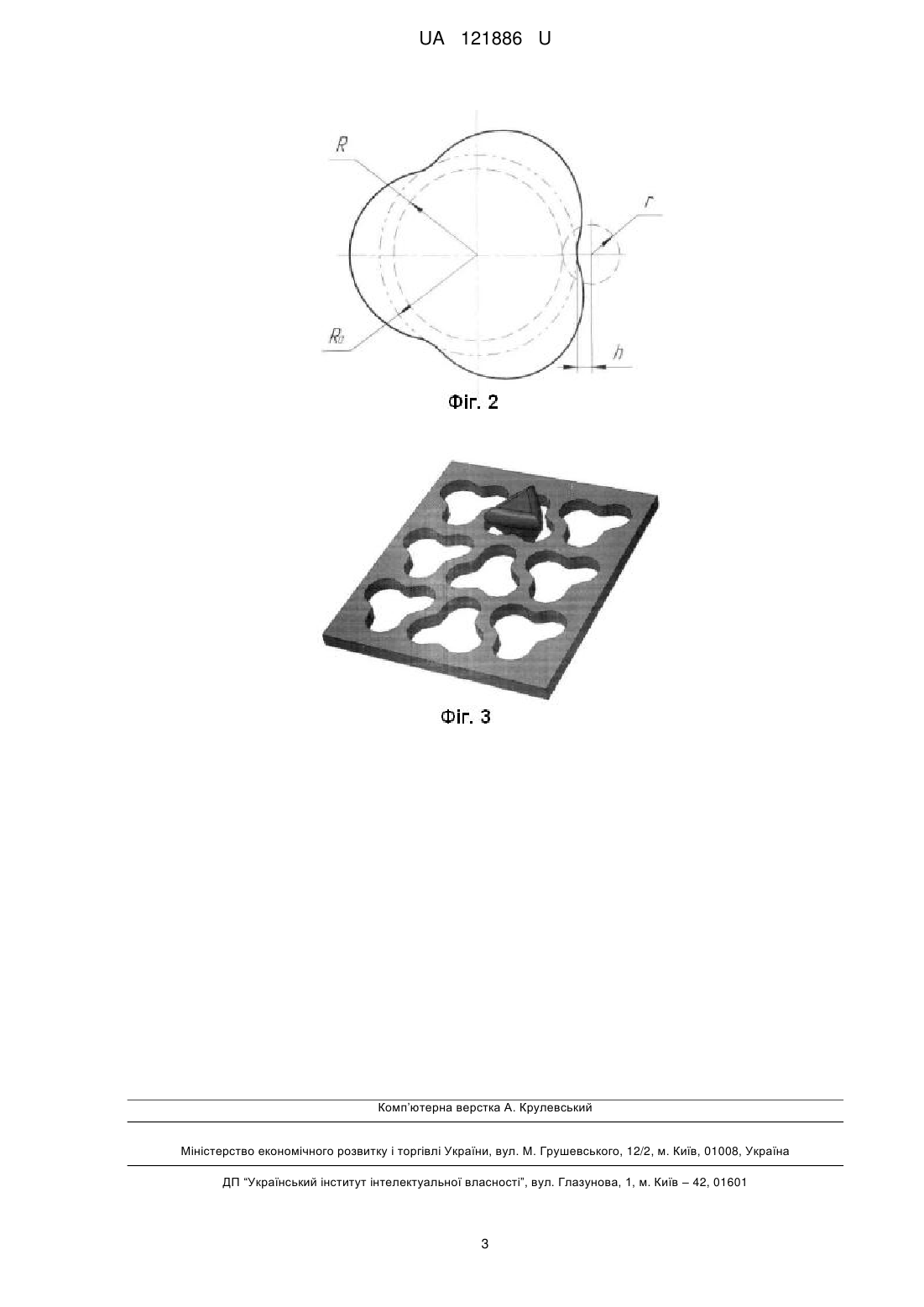

Реферат: Решето з трипелюстковими активаторами містить робочу поверхню з отворами трипелюсткової епіциклоїди форми. Отвори виконані у вигляді трипелюсткової вкороченої епітрохоїди за x  Rk  1cosk  t   h  cosk  1t  параметричним рівнянням:  відносно t , де k  r / R  3 , r , R y  Rk  1sink  t   h  sink  1t  - радіуси рухомого та нерухомого кола, відповідно, h - відстань від центру рухомого кола до точки, при цьому h  r , a Ro  R  r  h . UA 121886 U (54) РЕШЕТО З ТРИПЕЛЮСТКОВИМИ АКТИВАТОРАМИ UA 121886 U UA 121886 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технічних засобів для сепарації насіннєвих сумішей с.г. культур за різницею у формі та розмірних характеристик їх компонентів і може використовуватись в сільському господарстві, переробній та харчовій промисловості. Традиційними робочими поверхнями зерноочисних машин для сепарації насіннєвих сумішей сільськогосподарських культур, наприклад гречки, за різницею їх форм та ширини є решета з отворами у вигляді рівностороннього трикутника, розташованих рядами [1]. Під час роботи решета насіння перемішується шаром по його робочій поверхні. Насінини під час руху потрапляють в отвори решета, та, за умови, що їх ширина менша ширини отворів, просіваються як проходова фракція. Якщо ширина насінин більша ширини сторони трикутника отворів, вони не мають можливості просіятися і перемішуються як сходова фракція. Решета з трикутними отворами широко використовуються в решітних зерноочисних машинах. Підвищення просіювання насіння може забезпечувати решето, яке включає робочу поверхню з отворами у вигляді пазів, повздовжні осі яких розташовані під однаковими кутами та пересікаються в одній точці, а периферійна частина паза виконана по радіусу [2]. Недоліком таких решіт є низька ефективність сепарації насіннєвих сумішей яка пов'язана з заниженою можливістю насінин просіятися з невисокою якістю очистки отворів від застряглих часток. Це пояснюється їх неправильною, випукло-вгнутою пірамідальною формою для насіння гречки, підвищеними силами заклинювання їх в отворах. При цьому грані насінин також є неправильними трикутниками з випуклими та вгнутими ребрами. Більш високу ефективність сепарації може забезпечувати решето, отвори якого виконані у вигляді трипелюсткової епіциклоїди, при цьому пелюстки поєднані між собою кривими за радіусом (найближчий аналог) [3]. При сепарації важкороздільних насіннєвих сумішей гречки такі решета також мають недостатню ефективність. В основу корисної моделі поставлено задачу підвищити ефективність сепарації насіннєвих сумішей сільськогосподарських культур на решетах за рахунок збільшення спроб і поліпшення просівання часток проходової фракції. Поставлена задача вирішується тим, що у відомому решеті, яке містить робочу поверхню, згідно з корисною моделлю, отвори виконані у вигляді трипелюсткової вкороченої епітрохоїди за параметричним рівнянням x  Rk  1cosk  t   h  cosk  1t  відносно t , де k  r / R  3 , r , R - радіуси рухомого та  y  Rk  1sink  t   h  sink  1t  нерухомого кола, відповідно, h - відстань від центру рухомого кола до точки, при цьому h  r , a Ro  R  r  h . Суть корисної моделі пояснюється кресленням, де показано: на фіг. 1 - конструктивна схема запропонованого решета для сепарації насіннєвих сумішей; на фіг. 2 - схема отвору; на фіг. 3 схема просіювання насінин в отвори решета. Запропонована конструкція решета для сепарації насіннєвих сумішей (фіг. 1) містить отвори 1 і перемички 2. Кожний отвір 1 робочої поверхні (фіг. 2) виконано у вигляді трипелюсткової вкороченої епітрохоїди з модулем k  r / R  3 , яка утворена за рахунок обертання рухомого кола з радіусом г навколо нерухомого кола з радіусом R . При цьому радіус R o визначається за виразом Ro  R  r  h та регламентує прохідний сепараційний розмір отвору відповідно до робочого типорозміру решета. Під час роботи решета насіннєва суміш переміщується по його робочій поверхні. Насінини, які менші за розміри отворів 1 просіваються в них як проходова фракція. Більші переміщуються по робочій поверхні як сходова з решета фракція. Насінини одразу, ще тільки на початку отвору, западають в його округлі поступово-розширювальні пелюстки 3 та орієнтуються в отвори 1 повздовжньою віссю. Завдяки більшій ширині з початку отвору насіння при русі нахиляється та входить в нього скоріше (фіг. 3), ніж в отвір з пазів або трипелюстковий епіциклоїдний, що очевидно. Епітрохоїдні отвори, замість відомих отворів з пазів або трипелюсткових епіциклоїдних, дозволяють більше нівелювати змінність форм насіння. Неправильна форма насіння, що полягає в випуклості, вгнутості граней, веде до не проходження його через отвори та попадання в сходову фракцію. Використання епітрохоїдної геометрії отвору сприяє активізації просіювання насіння з зазначеними відхиленнями форм, що збільшує проходову фракцію при сепарації. Потрапивши в отвір насіння орієнтується за рахунок плавних кривих, що утворені при будові вкороченої епітрохоїди (фіг. 3). Насіння провертається поки його форма не співпаде з областю отвору, що дозволить йому пройти. Відсутність перепадів в заокругленні пелюсток отворів сприяє активному просіюванні та є відмінністю від трипелюсткових епіциклоїдних отворів. При 1 UA 121886 U 5 10 15 20 цьому параметр що регламентує розмір фракції є радіус R o . Повторність дії на кожному отворі збільшує кількість спроб просівання часток проходової фракції через нього. Епітрохоїдна крива, що утворює отвір, має меншу площу контакту кромки з насінням, у порівнянні з епіциклоїдними отворами та у вигляді пазів. Це дозволяє зменшити зусилля на очищення решета та збільшити його "живий перетин". Таким чином, кількість часток проходової фракції збільшується. Запропонована конструкція решета для сепарації насіннєвих сумішей з отворами у вигляді трипелюсткової вкороченої епітрохоїди, за рахунок плавної геометрії більш активно орієнтують насіння в отвори, нівелюють відхилення форм насіння та зменшують зусилля на очищення отворів, збільшують просівання. Це інтенсифікує, підвищує продуктивність і якість сепарації насіння на решетах. Запропонована конструкція решета для сепарації насіннєвих сумішей з отворами у вигляді вкороченої епітрохоїди прийнятна для промислового використання в усіх решітних сепараторах для розділення гречки на фракції за розмірами. Джерела інформації: 1. Кожуховський И.Е. Зерноочистительные машини. - М.: Машиностроение, 1974. - 198 с. 2. А.с. 1261724 СССР, МКИ 4 В07В 1/46. Сито / Б.Л. Вихорнов, В.Г. Дулаев, В.В. Гортинский (СССР). - №3829610/29-03; заявл. 26.12.84; опубл.7.10.86, Бюл.№37. - 3 с. 3. Патент на KM 101890, МПК В07В 1/46 (2006.01). Решето для сепарації насіння гречки / Л.М. Тіщенко, С.О. Харченко, Ф.М. Харченко, О.І. Василенко, В.М. Пуха (Україна). - № u201501887; заявл. 03.03.2015; опубл. 12.10.2015, Бюл.№19. - 3 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Решето з трипелюстковими активаторами, що містить робочу поверхню з отворами трипелюсткової епіциклоїди форми, яке відрізняється тим, що отвори виконані у вигляді трипелюсткової вкороченої епітрохоїди за параметричним рівнянням: x  Rk  1cosk  t   h  cosk  1t   відносно t , де k  r / R  3 , r , R - радіуси рухомого та  y  Rk  1sink  t   h  sink  1t  нерухомого кола, відповідно, h - відстань від центру рухомого кола до точки, при цьому h  r , a Ro  R  r  h . 2 UA 121886 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
