Кожухотрубний теплообмінник

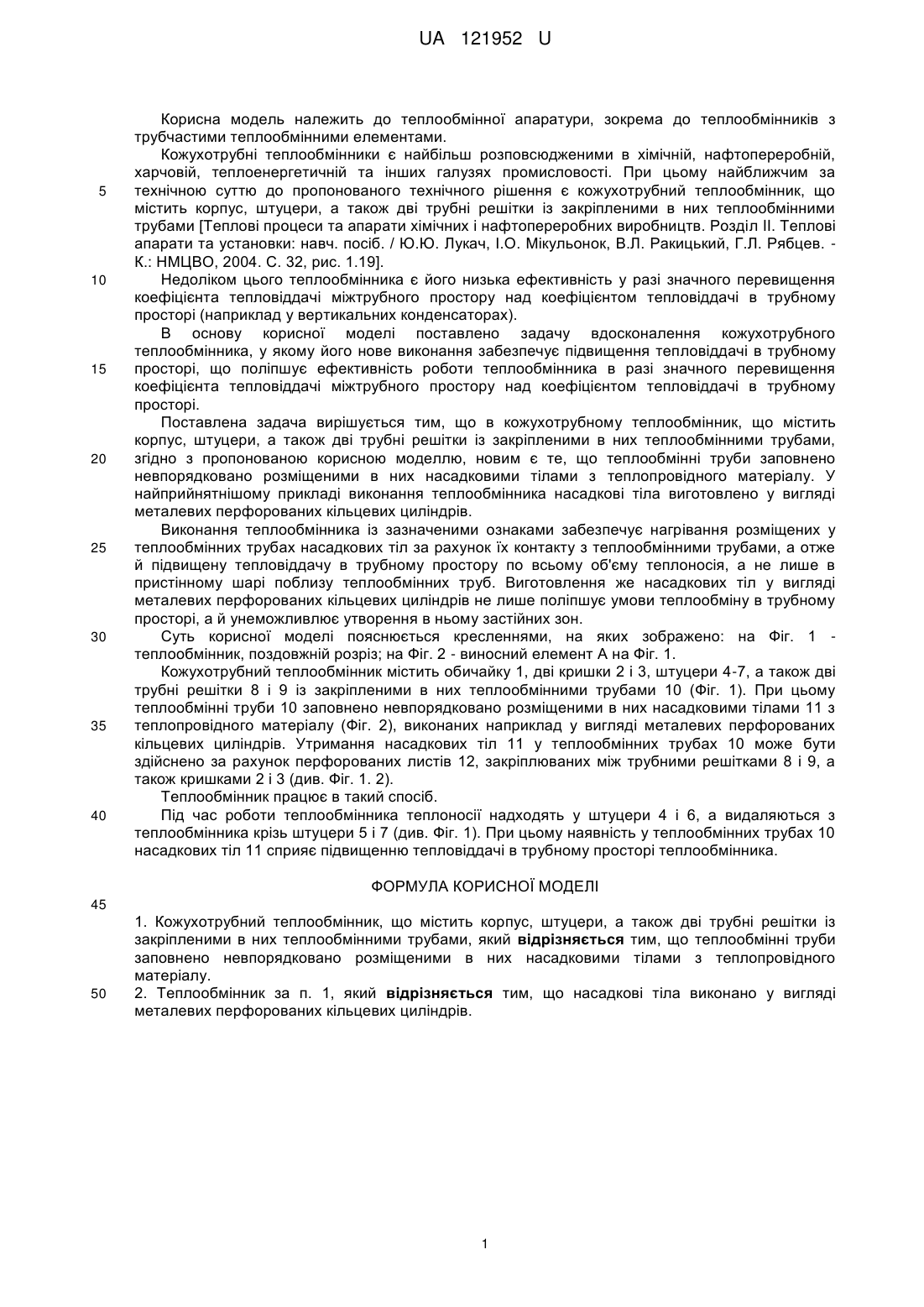

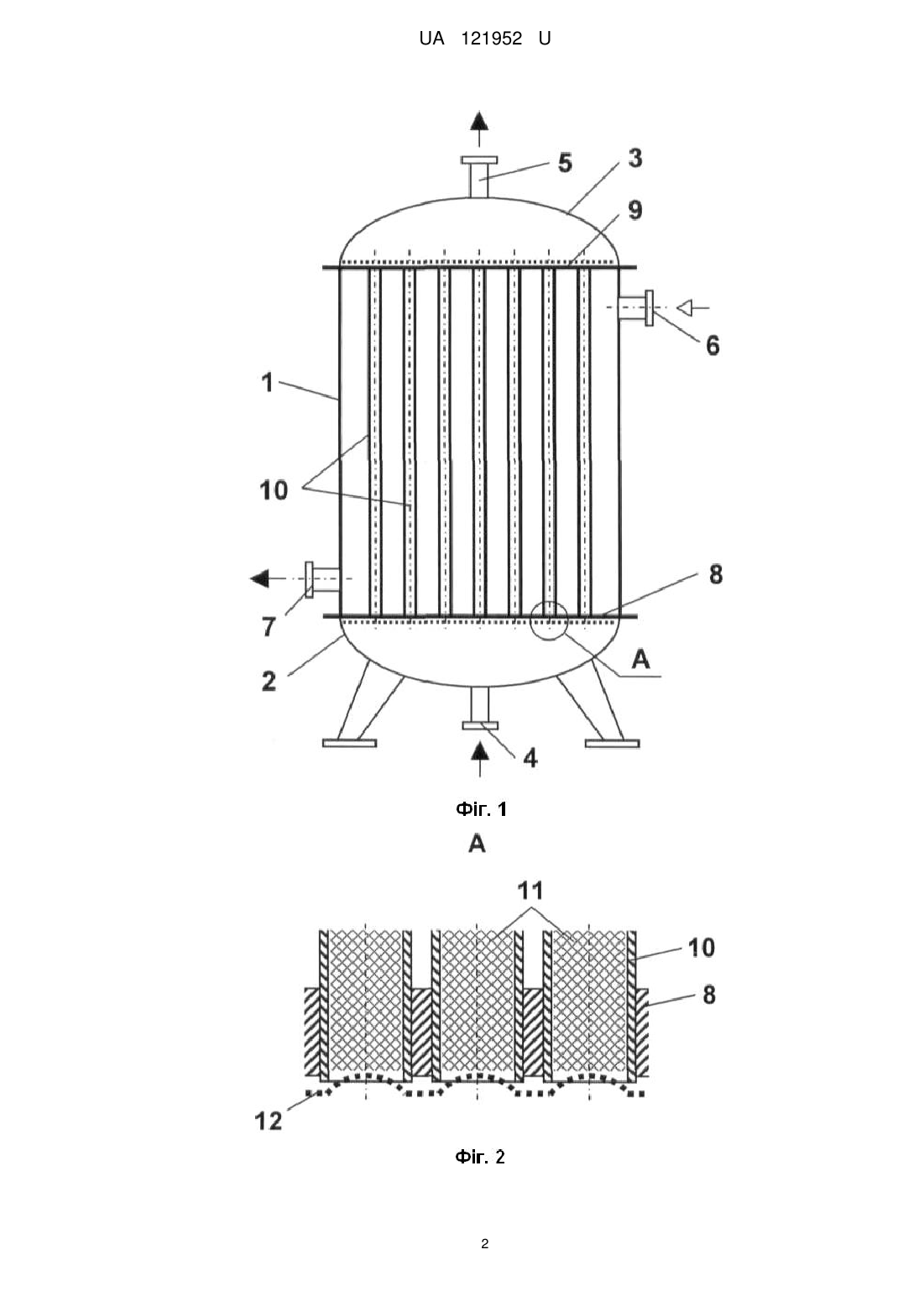

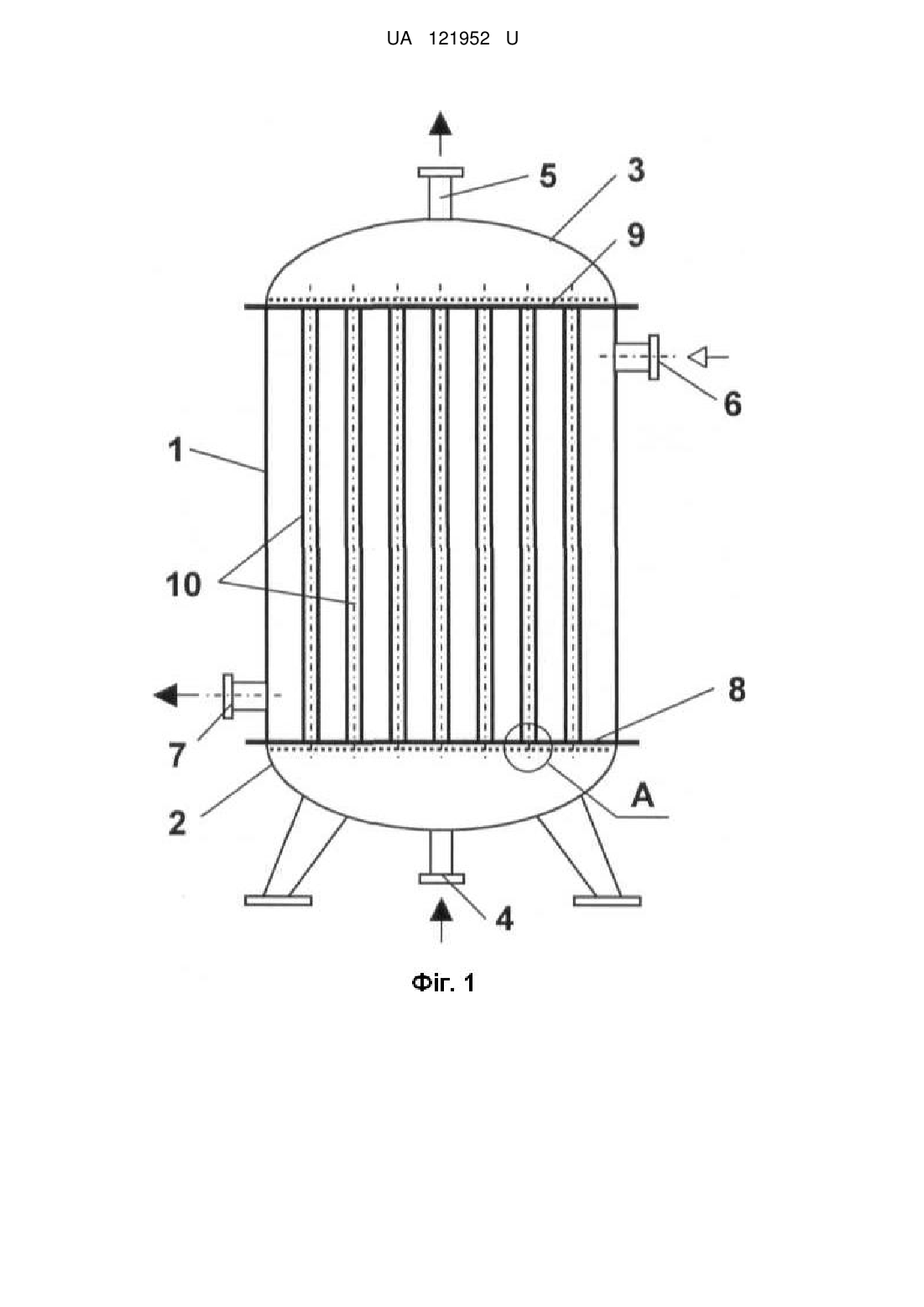

Реферат: Кожухотрубний теплообмінник містить корпус, штуцери, а також дві трубні решітки із закріпленими в них теплообмінними трубами. Теплообмінні труби заповнено невпорядковано розміщеними в них насадковими тілами з теплопровідного матеріалу. Насадкові тіла виконано у вигляді металевих перфорованих кільцевих циліндрів. UA 121952 U (12) UA 121952 U UA 121952 U 5 10 15 20 25 30 35 40 Корисна модель належить до теплообмінної апаратури, зокрема до теплообмінників з трубчастими теплообмінними елементами. Кожухотрубні теплообмінники є найбільш розповсюдженими в хімічній, нафтопереробній, харчовій, теплоенергетичній та інших галузях промисловості. При цьому найближчим за технічною суттю до пропонованого технічного рішення є кожухотрубний теплообмінник, що містить корпус, штуцери, а також дві трубні решітки із закріпленими в них теплообмінними трубами [Теплові процеси та апарати хімічних і нафтопереробних виробництв. Розділ II. Теплові апарати та установки: навч. посіб. / Ю.Ю. Лукач, І.О. Мікульонок, В.Л. Ракицький, Г.Л. Рябцев. К.: НМЦВО, 2004. С. 32, рис. 1.19]. Недоліком цього теплообмінника є його низька ефективність у разі значного перевищення коефіцієнта тепловіддачі міжтрубного простору над коефіцієнтом тепловіддачі в трубному просторі (наприклад у вертикальних конденсаторах). В основу корисної моделі поставлено задачу вдосконалення кожухотрубного теплообмінника, у якому його нове виконання забезпечує підвищення тепловіддачі в трубному просторі, що поліпшує ефективність роботи теплообмінника в разі значного перевищення коефіцієнта тепловіддачі міжтрубного простору над коефіцієнтом тепловіддачі в трубному просторі. Поставлена задача вирішується тим, що в кожухотрубному теплообмінник, що містить корпус, штуцери, а також дві трубні решітки із закріпленими в них теплообмінними трубами, згідно з пропонованою корисною моделлю, новим є те, що теплообмінні труби заповнено невпорядковано розміщеними в них насадковими тілами з теплопровідного матеріалу. У найприйнятнішому прикладі виконання теплообмінника насадкові тіла виготовлено у вигляді металевих перфорованих кільцевих циліндрів. Виконання теплообмінника із зазначеними ознаками забезпечує нагрівання розміщених у теплообмінних трубах насадкових тіл за рахунок їх контакту з теплообмінними трубами, а отже й підвищену тепловіддачу в трубному простору по всьому об'єму теплоносія, а не лише в пристінному шарі поблизу теплообмінних труб. Виготовлення же насадкових тіл у вигляді металевих перфорованих кільцевих циліндрів не лише поліпшує умови теплообміну в трубному просторі, а й унеможливлює утворення в ньому застійних зон. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 теплообмінник, поздовжній розріз; на Фіг. 2 - виносний елемент А на Фіг. 1. Кожухотрубний теплообмінник містить обичайку 1, дві кришки 2 і 3, штуцери 4-7, а також дві трубні решітки 8 і 9 із закріпленими в них теплообмінними трубами 10 (Фіг. 1). При цьому теплообмінні труби 10 заповнено невпорядковано розміщеними в них насадковими тілами 11 з теплопровідного матеріалу (Фіг. 2), виконаних наприклад у вигляді металевих перфорованих кільцевих циліндрів. Утримання насадкових тіл 11 у теплообмінних трубах 10 може бути здійснено за рахунок перфорованих листів 12, закріплюваних між трубними решітками 8 і 9, а також кришками 2 і 3 (див. Фіг. 1. 2). Теплообмінник працює в такий спосіб. Під час роботи теплообмінника теплоносії надходять у штуцери 4 і 6, а видаляються з теплообмінника крізь штуцери 5 і 7 (див. Фіг. 1). При цьому наявність у теплообмінних трубах 10 насадкових тіл 11 сприяє підвищенню тепловіддачі в трубному просторі теплообмінника. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Кожухотрубний теплообмінник, що містить корпус, штуцери, а також дві трубні решітки із закріпленими в них теплообмінними трубами, який відрізняється тим, що теплообмінні труби заповнено невпорядковано розміщеними в них насадковими тілами з теплопровідного матеріалу. 2. Теплообмінник за п. 1, який відрізняється тим, що насадкові тіла виконано у вигляді металевих перфорованих кільцевих циліндрів. 1 UA 121952 U 2 UA 121952 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
