Діагностична система

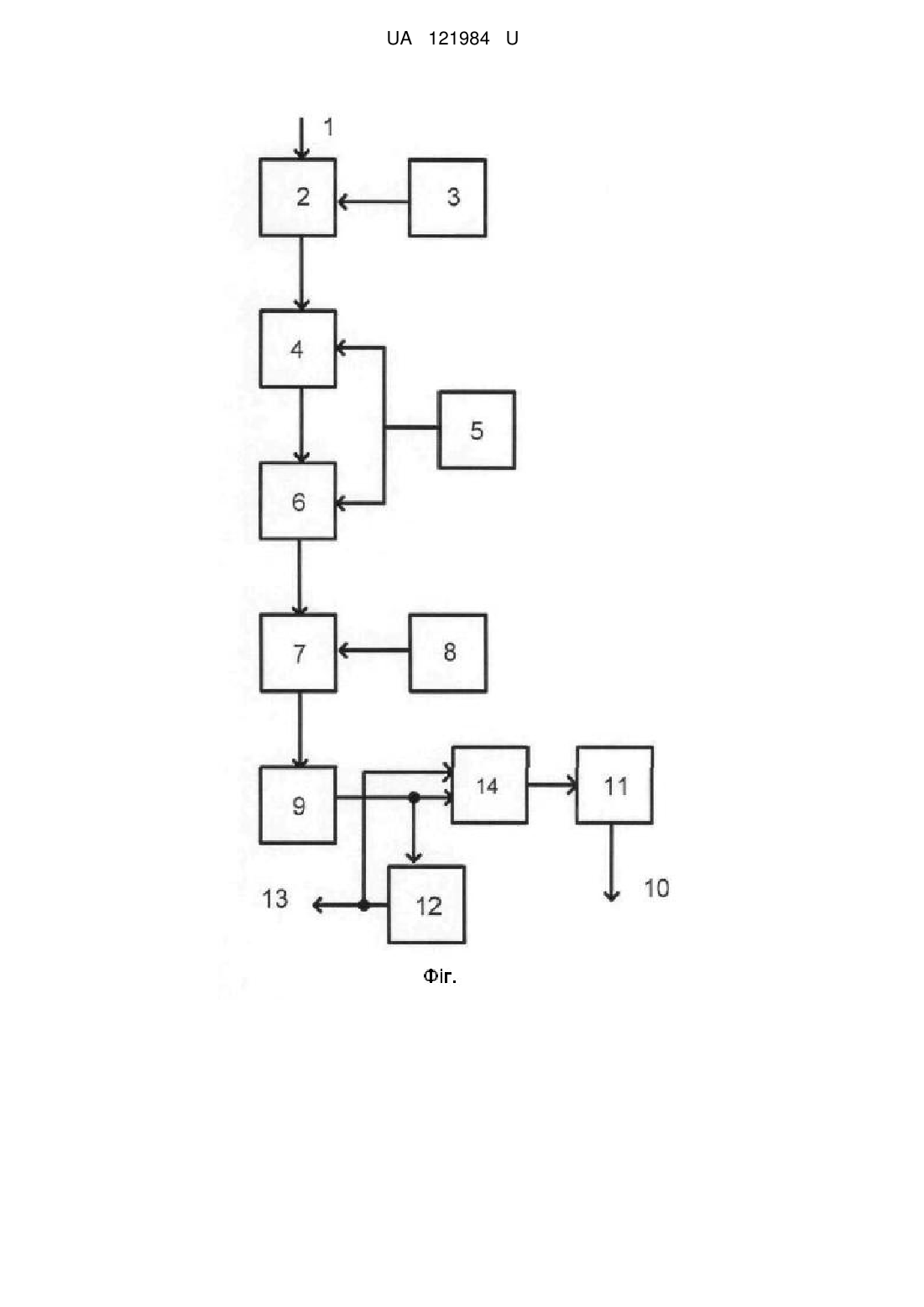

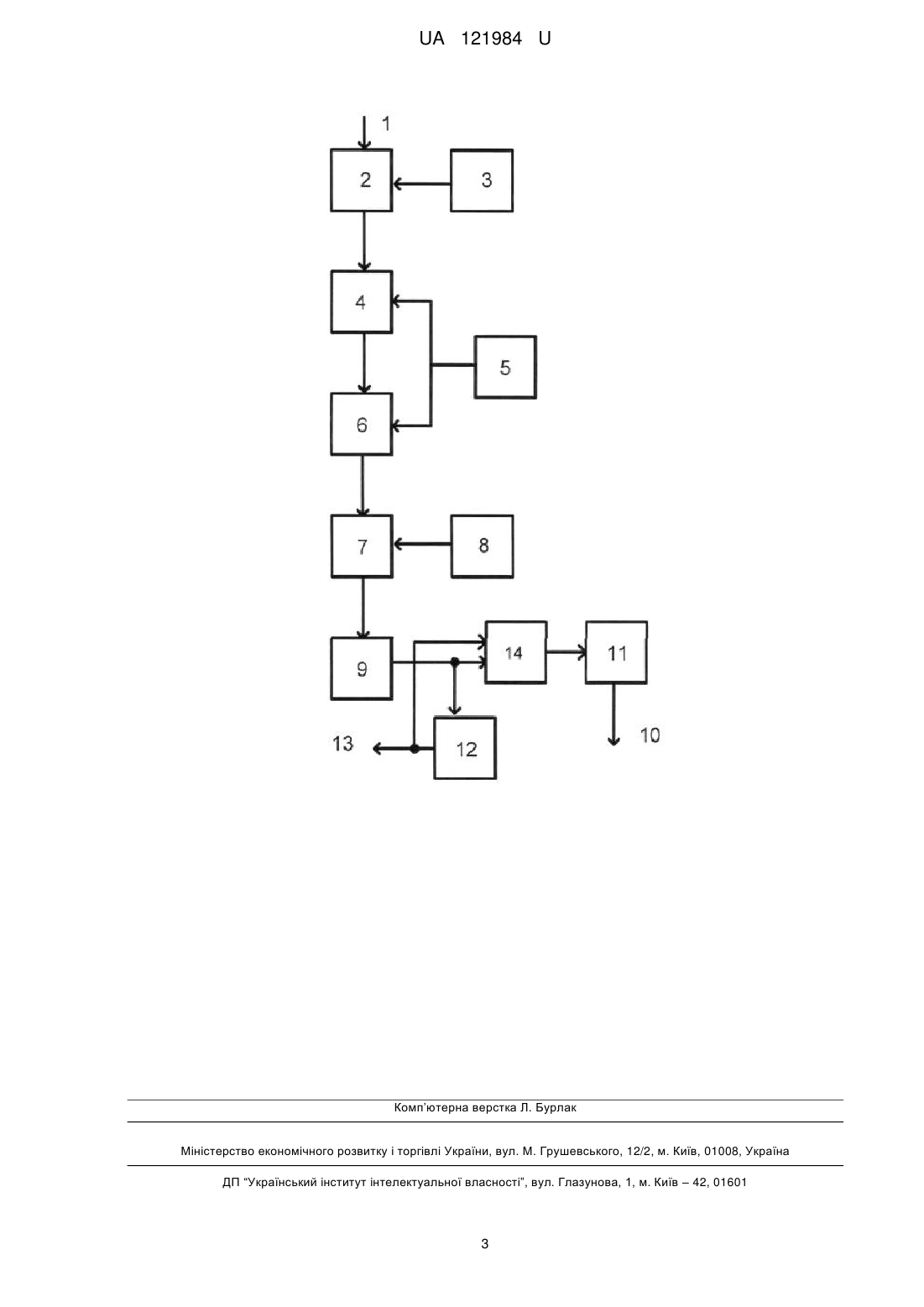

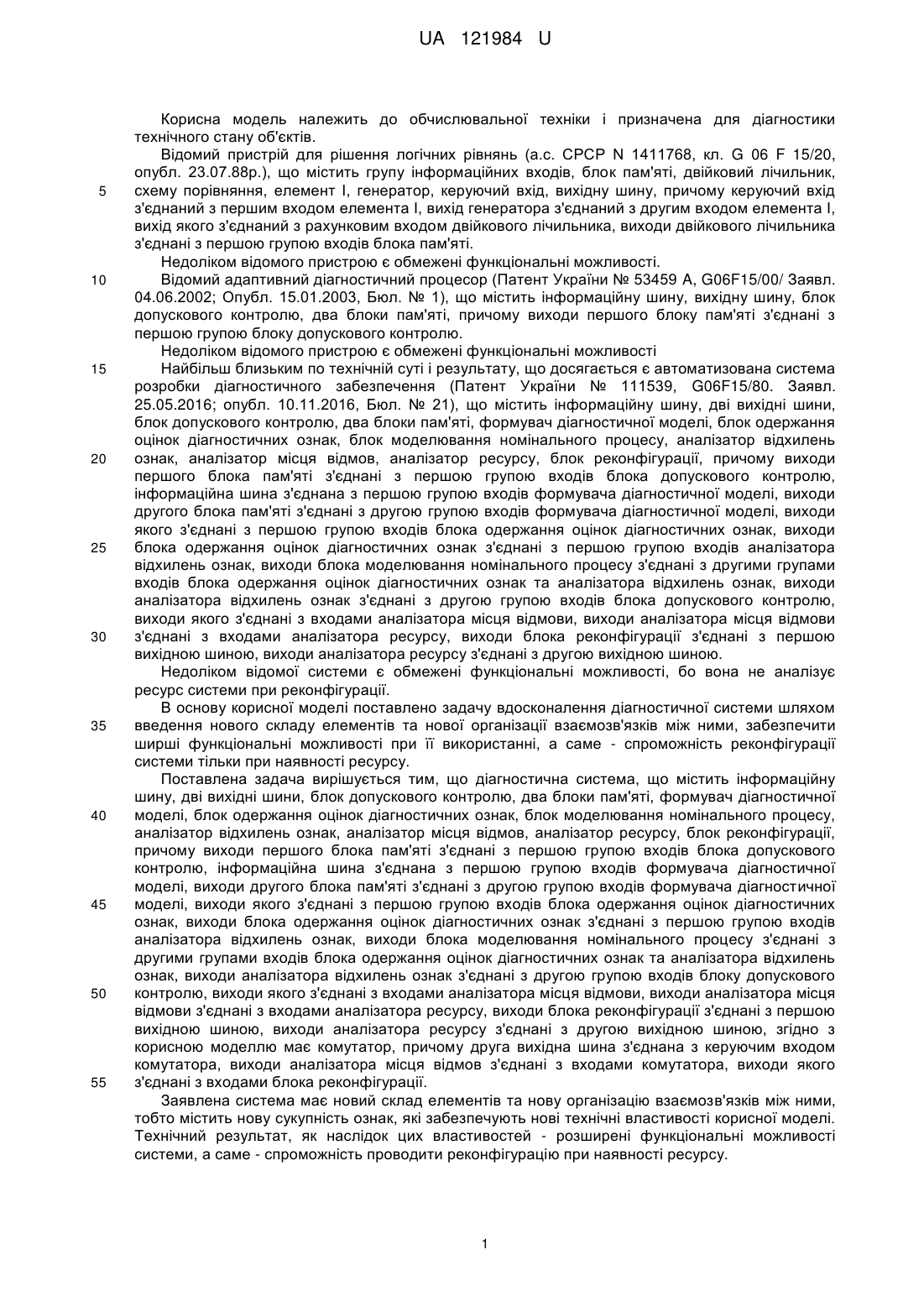

Реферат: Діагностична система містить інформаційну шину, дві вихідні шини, блок допускового контролю, два блоки пам'яті, формувач діагностичної моделі, блок одержання оцінок діагностичних ознак, блок моделювання номінального процесу, аналізатор відхилень ознак, аналізатор місця відмов, аналізатор ресурсу, блок реконфігурації, причому виходи першого блоку пам'яті з'єднані з першою групою входів блока допускового контролю, інформаційна шина з'єднана з першою групою входів формувача діагностичної моделі, виходи другого блока пам'яті з'єднані з другою групою входів формувача діагностичної моделі, виходи якого з'єднані з першою групою входів блока одержання оцінок діагностичних ознак. UA 121984 U (54) ДІАГНОСТИЧНА СИСТЕМА UA 121984 U UA 121984 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обчислювальної техніки і призначена для діагностики технічного стану об'єктів. Відомий пристрій для рішення логічних рівнянь (а.с. СРСР N 1411768, кл. G 06 F 15/20, опубл. 23.07.88р.), що містить групу інформаційних входів, блок пам'яті, двійковий лічильник, схему порівняння, елемент І, генератор, керуючий вхід, вихідну шину, причому керуючий вхід з'єднаний з першим входом елемента І, вихід генератора з'єднаний з другим входом елемента І, вихід якого з'єднаний з рахунковим входом двійкового лічильника, виходи двійкового лічильника з'єднані з першою групою входів блока пам'яті. Недоліком відомого пристрою є обмежені функціональні можливості. Відомий адаптивний діагностичний процесор (Патент України № 53459 A, G06F15/00/ Заявл. 04.06.2002; Опубл. 15.01.2003, Бюл. № 1), що містить інформаційну шину, вихідну шину, блок допускового контролю, два блоки пам'яті, причому виходи першого блоку пам'яті з'єднані з першою групою блоку допускового контролю. Недоліком відомого пристрою є обмежені функціональні можливості Найбільш близьким по технічній суті і результату, що досягається є автоматизована система розробки діагностичного забезпечення (Патент України № 111539, G06F15/80. Заявл. 25.05.2016; опубл. 10.11.2016, Бюл. № 21), що містить інформаційну шину, дві вихідні шини, блок допускового контролю, два блоки пам'яті, формувач діагностичної моделі, блок одержання оцінок діагностичних ознак, блок моделювання номінального процесу, аналізатор відхилень ознак, аналізатор місця відмов, аналізатор ресурсу, блок реконфігурації, причому виходи першого блока пам'яті з'єднані з першою групою входів блока допускового контролю, інформаційна шина з'єднана з першою групою входів формувача діагностичної моделі, виходи другого блока пам'яті з'єднані з другою групою входів формувача діагностичної моделі, виходи якого з'єднані з першою групою входів блока одержання оцінок діагностичних ознак, виходи блока одержання оцінок діагностичних ознак з'єднані з першою групою входів аналізатора відхилень ознак, виходи блока моделювання номінального процесу з'єднані з другими групами входів блока одержання оцінок діагностичних ознак та аналізатора відхилень ознак, виходи аналізатора відхилень ознак з'єднані з другою групою входів блока допускового контролю, виходи якого з'єднані з входами аналізатора місця відмови, виходи аналізатора місця відмови з'єднані з входами аналізатора ресурсу, виходи блока реконфігурації з'єднані з першою вихідною шиною, виходи аналізатора ресурсу з'єднані з другою вихідною шиною. Недоліком відомої системи є обмежені функціональні можливості, бо вона не аналізує ресурс системи при реконфігурації. В основу корисної моделі поставлено задачу вдосконалення діагностичної системи шляхом введення нового складу елементів та нової організації взаємозв'язків між ними, забезпечити ширші функціональні можливості при її використанні, а саме - спроможність реконфігурації системи тільки при наявності ресурсу. Поставлена задача вирішується тим, що діагностична система, що містить інформаційну шину, дві вихідні шини, блок допускового контролю, два блоки пам'яті, формувач діагностичної моделі, блок одержання оцінок діагностичних ознак, блок моделювання номінального процесу, аналізатор відхилень ознак, аналізатор місця відмов, аналізатор ресурсу, блок реконфігурації, причому виходи першого блока пам'яті з'єднані з першою групою входів блока допускового контролю, інформаційна шина з'єднана з першою групою входів формувача діагностичної моделі, виходи другого блока пам'яті з'єднані з другою групою входів формувача діагностичної моделі, виходи якого з'єднані з першою групою входів блока одержання оцінок діагностичних ознак, виходи блока одержання оцінок діагностичних ознак з'єднані з першою групою входів аналізатора відхилень ознак, виходи блока моделювання номінального процесу з'єднані з другими групами входів блока одержання оцінок діагностичних ознак та аналізатора відхилень ознак, виходи аналізатора відхилень ознак з'єднані з другою групою входів блоку допускового контролю, виходи якого з'єднані з входами аналізатора місця відмови, виходи аналізатора місця відмови з'єднані з входами аналізатора ресурсу, виходи блока реконфігурації з'єднані з першою вихідною шиною, виходи аналізатора ресурсу з'єднані з другою вихідною шиною, згідно з корисною моделлю має комутатор, причому друга вихідна шина з'єднана з керуючим входом комутатора, виходи аналізатора місця відмов з'єднані з входами комутатора, виходи якого з'єднані з входами блока реконфігурації. Заявлена система має новий склад елементів та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. Технічний результат, як наслідок цих властивостей - розширені функціональні можливості системи, а саме - спроможність проводити реконфігурацію при наявності ресурсу. 1 UA 121984 U 5 10 15 20 25 30 35 На кресленні представлена функціональна схема діагностичної системи, що містить інформаційну шину 1, формувач діагностичної моделі 2, блок пам'яті 3, блок одержання оцінок діагностичних ознак 4, блок моделювання номінального процесу 5, аналізатор відхилень ознак 6, блок допускового контролю 7, блок пам'яті 8, аналізатор місця відмов 9, першу вихідну шину 10, блок реконфігурації 11, аналізатор ресурсу 12, другу вихідну шину 13, комутатор 14, причому виходи першого блока пам'яті 8 з'єднані з першою групою блока допускового контролю 7, інформаційна шина 1 з'єднана з першою групою входів формувача діагностичної моделі 2, виходи блока пам'яті 3 з'єднані з другою групою входів формувача діагностичної моделі 2, виходи якого з'єднані з першою групою входів блока одержання оцінок діагностичних ознак 4, виходи блока одержання оцінок діагностичних ознак 4 з'єднані з першою групою входів аналізатора відхилень ознак 6, виходи блоку моделювання номінального процесу 5 з'єднані з другими групами входів блока одержання оцінок діагностичних ознак 4 та аналізатора відхилень ознак 6, виходи аналізатора відхилень ознак 6 з'єднані з другою групою входів блока допускового контролю 7, виходи якого з'єднані з входами аналізатора місця відмови 9, виходи аналізатора місця відмови 9 з'єднані з входами комутатора 14 та входами аналізатора ресурсу 12, друга вихідна шина 13 з'єднана з керуючим входом комутатора 14, виходи якого з'єднані з входами блока реконфігурації 11, виходи блока реконфігурації 11 з'єднані з першою вихідною шиною 10, виходи аналізатора ресурсу 12 з'єднані з другою вихідною шиною 13. Працює діагностична система таким чином. У блоці пам'яті 3 записана множина видів відмов об'єкта діагностування, інформація про який подається на інформаційну шину 1. Формувач діагностичної моделі 2 на основі даних про об'єкт діагностування та множину відмов формує діагностичну модель. У блоці 4 одержання оцінок діагностичних ознак проводиться аналіз моделі, яка сформована у формувачі діагностичної моделі 2 та в блоці моделювання номінального процесу 5. Ознаки надходять на вхід аналізатора відхилень ознак 6, де порівнюються з даними блока 5 моделювання номінального процесу. У результаті формуються відхилення значень ознак. Блок 7 допускового контролю аналізує інформацію відхилень та можливі аварійні процеси, інформація про які записана в блоці пам'яті 8. У результаті на виходах блока допускового контролю 7 формується факт відмови, на базі якого аналізатор місця відмови 9 формує інформацію про місце відмови, на основі якої аналізатор ресурсу 12 проводить оцінку ресурсу системи і видає інформацію на другу вихідну шину 13. Якщо система має запас ресурсу, то ця інформація надходить через комутатор 14 на входи блока реконфігурації 11, який формує вид реконфігурації системи, і видає цю інформацію на першу вихідну шину 10. Таким чином, заявлена діагностична система має розширені функціональні можливості, а саме - спроможність визначати ресурс системи та проводити її реконфігурацію при наявності ресурсу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 Діагностична система, що містить інформаційну шину, дві вихідні шини, блок допускового контролю, два блоки пам'яті, формувач діагностичної моделі, блок одержання оцінок діагностичних ознак, блок моделювання номінального процесу, аналізатор відхилень ознак, аналізатор місця відмов, аналізатор ресурсу, блок реконфігурації, причому виходи першого блока пам'яті з'єднані з першою групою входів блока допускового контролю, інформаційна шина з'єднана з першою групою входів формувача діагностичної моделі, виходи другого блока пам'яті з'єднані з другою групою входів формувача діагностичної моделі, виходи якого з'єднані з першою групою входів блока одержання оцінок діагностичних ознак, виходи блока одержання оцінок діагностичних ознак з'єднані з першою групою входів аналізатора відхилень ознак, виходи блока моделювання номінального процесу з'єднані з другими групами входів блока одержання оцінок діагностичних ознак та аналізатора відхилень ознак, виходи аналізатора відхилень ознак з'єднані з другою групою входів блока допускового контролю, виходи якого з'єднані з входами аналізатора місця відмови, виходи аналізатора місця відмови з'єднані з входами аналізатора ресурсу, виходи блока реконфігурації з'єднані з першою вихідною шиною, виходи аналізатора ресурсу з'єднані з другою вихідною шиною, яка відрізняється тим, що має комутатор, причому друга вихідна шина з'єднана з керуючим входом комутатора, вихід аналізатора місця відмов з'єднаний з входами комутатора, виходи якого з'єднані з входами блока реконфігурації. 2 UA 121984 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
