Розтискний патрон

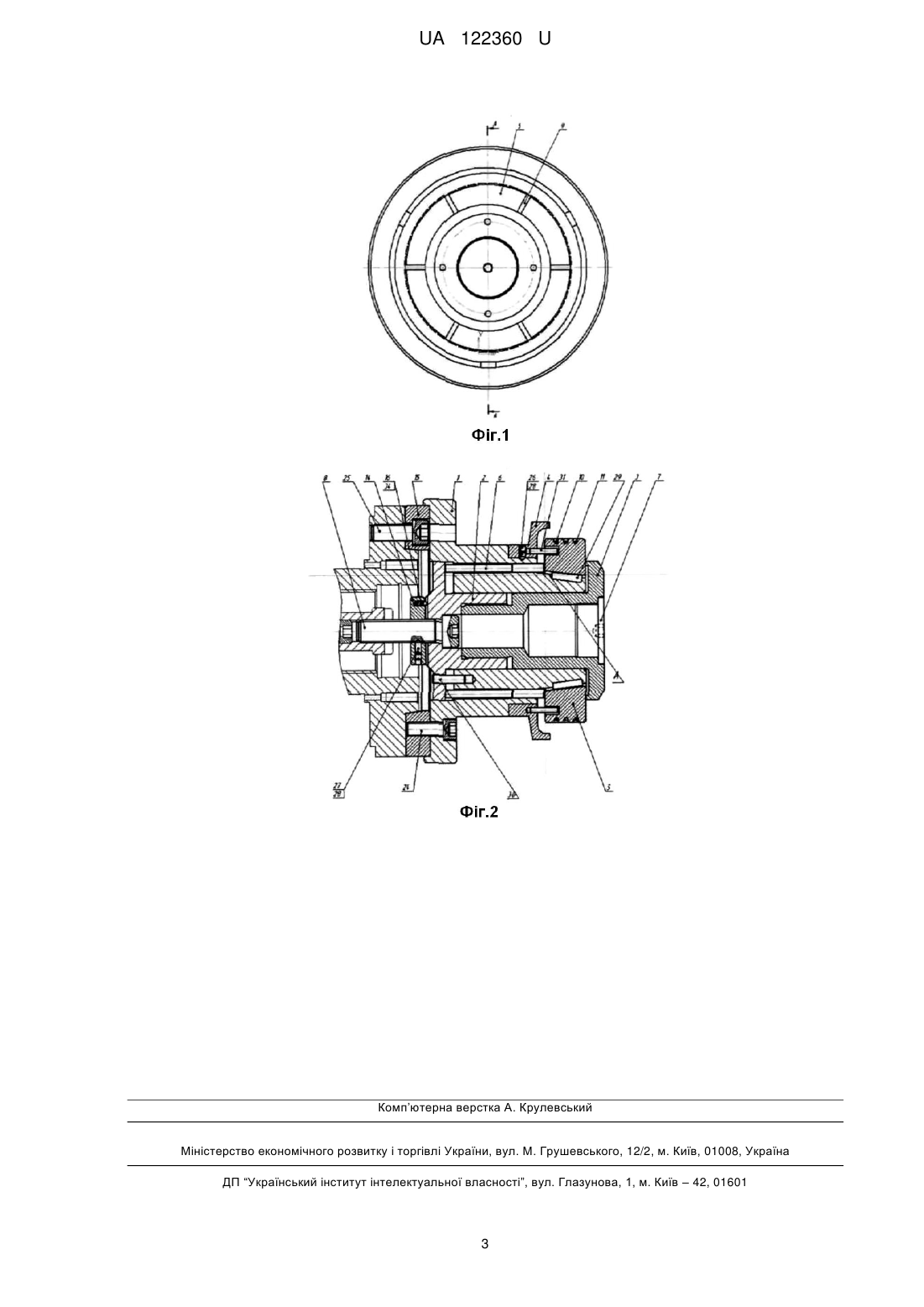

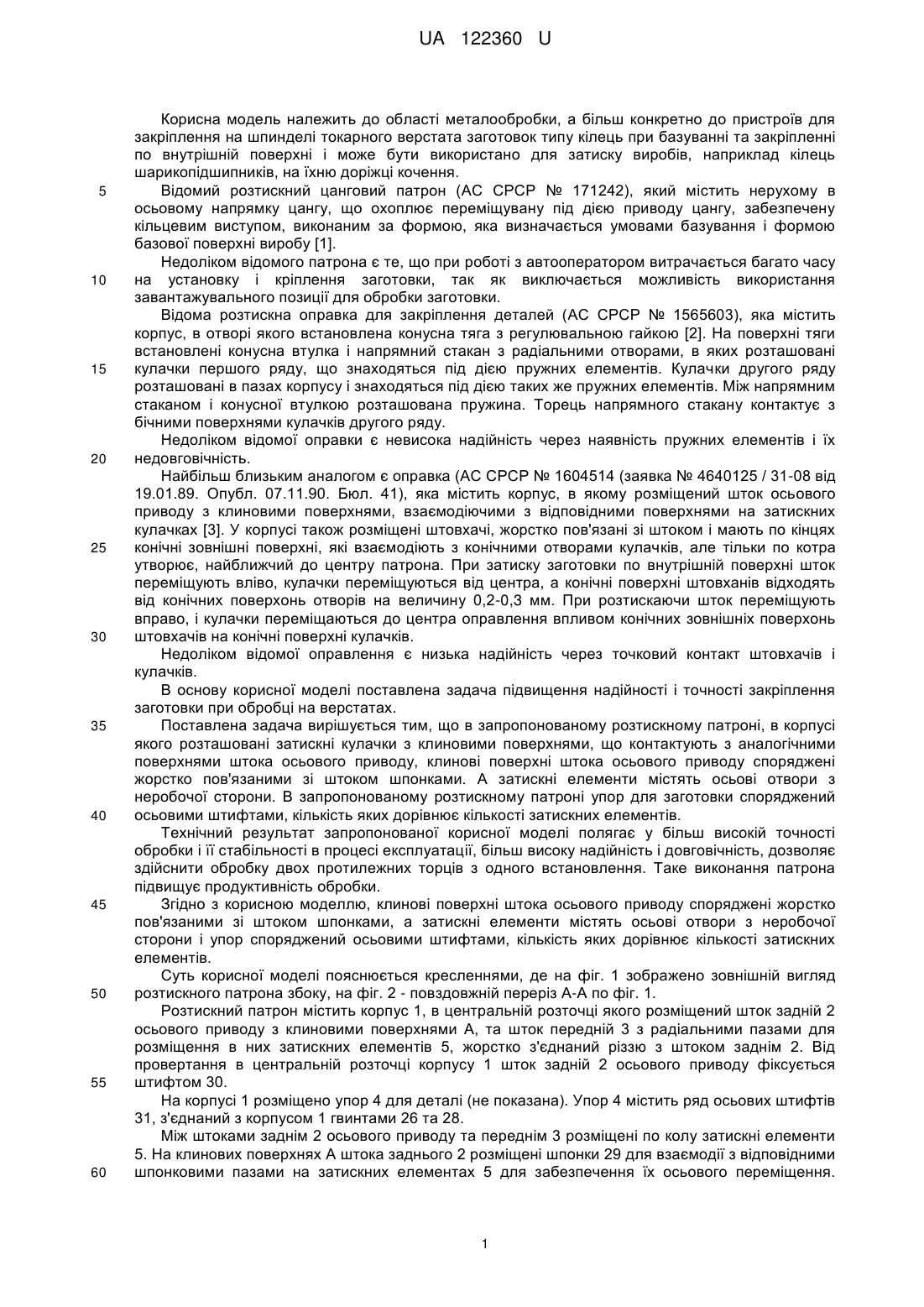

Реферат: Розтискний патрон, в корпусі якого розташовані затискні кулачки з клиновими поверхнями, що контактують з аналогічними поверхнями штока осьового приводу. Клинові поверхні штока осьового приводу споряджені жорстко пов'язаними зі штоком шпонками. UA 122360 U (12) UA 122360 U UA 122360 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області металообробки, а більш конкретно до пристроїв для закріплення на шпинделі токарного верстата заготовок типу кілець при базуванні та закріпленні по внутрішній поверхні і може бути використано для затиску виробів, наприклад кілець шарикопідшипників, на їхню доріжці кочення. Відомий розтискний цанговий патрон (АС СРСР № 171242), який містить нерухому в осьовому напрямку цангу, що охоплює переміщувану під дією приводу цангу, забезпечену кільцевим виступом, виконаним за формою, яка визначається умовами базування і формою базової поверхні виробу [1]. Недоліком відомого патрона є те, що при роботі з автооператором витрачається багато часу на установку і кріплення заготовки, так як виключається можливість використання завантажувального позиції для обробки заготовки. Відома розтискна оправка для закріплення деталей (АС СРСР № 1565603), яка містить корпус, в отворі якого встановлена конусна тяга з регулювальною гайкою [2]. На поверхні тяги встановлені конусна втулка і напрямний стакан з радіальними отворами, в яких розташовані кулачки першого ряду, що знаходяться під дією пружних елементів. Кулачки другого ряду розташовані в пазах корпусу і знаходяться під дією таких же пружних елементів. Між напрямним стаканом і конусної втулкою розташована пружина. Торець напрямного стакану контактує з бічними поверхнями кулачків другого ряду. Недоліком відомої оправки є невисока надійність через наявність пружних елементів і їх недовговічність. Найбільш близьким аналогом є оправка (АС СРСР № 1604514 (заявка № 4640125 / 31-08 від 19.01.89. Опубл. 07.11.90. Бюл. 41), яка містить корпус, в якому розміщений шток осьового приводу з клиновими поверхнями, взаємодіючими з відповідними поверхнями на затискних кулачках [3]. У корпусі також розміщені штовхачі, жорстко пов'язані зі штоком і мають по кінцях конічні зовнішні поверхні, які взаємодіють з конічними отворами кулачків, але тільки по котра утворює, найближчий до центру патрона. При затиску заготовки по внутрішній поверхні шток переміщують вліво, кулачки переміщуються від центра, а конічні поверхні штовханів відходять від конічних поверхонь отворів на величину 0,2-0,3 мм. При розтискаючи шток переміщують вправо, і кулачки переміщаються до центра оправлення впливом конічних зовнішніх поверхонь штовхачів на конічні поверхні кулачків. Недоліком відомої оправлення є низька надійність через точковий контакт штовхачів і кулачків. В основу корисної моделі поставлена задача підвищення надійності і точності закріплення заготовки при обробці на верстатах. Поставлена задача вирішується тим, що в запропонованому розтискному патроні, в корпусі якого розташовані затискні кулачки з клиновими поверхнями, що контактують з аналогічними поверхнями штока осьового приводу, клинові поверхні штока осьового приводу споряджені жорстко пов'язаними зі штоком шпонками. А затискні елементи містять осьові отвори з неробочої сторони. В запропонованому розтискному патроні упор для заготовки споряджений осьовими штифтами, кількість яких дорівнює кількості затискних елементів. Технічний результат запропонованої корисної моделі полягає у більш високій точності обробки і її стабільності в процесі експлуатації, більш високу надійність і довговічність, дозволяє здійснити обробку двох протилежних торців з одного встановлення. Таке виконання патрона підвищує продуктивність обробки. Згідно з корисною моделлю, клинові поверхні штока осьового приводу споряджені жорстко пов'язаними зі штоком шпонками, а затискні елементи містять осьові отвори з неробочої сторони і упор споряджений осьовими штифтами, кількість яких дорівнює кількості затискних елементів. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено зовнішній вигляд розтискного патрона збоку, на фіг. 2 - повздовжній переріз А-А по фіг. 1. Розтискний патрон містить корпус 1, в центральній розточці якого розміщений шток задній 2 осьового приводу з клиновими поверхнями А, та шток передній 3 з радіальними пазами для розміщення в них затискних елементів 5, жорстко з'єднаний різзю з штоком заднім 2. Від провертання в центральній розточці корпусу 1 шток задній 2 осьового приводу фіксується штифтом 30.На корпусі 1 розміщено упор 4 для деталі (не показана). Упор 4 містить ряд осьових штифтів 31, з'єднаний з корпусом 1 гвинтами 26 та 28. Між штоками заднім 2 осьового приводу та переднім 3 розміщені по колу затискні елементи 5. На клинових поверхнях А штока заднього 2 розміщені шпонки 29 для взаємодії з відповідними шпонковими пазами на затискних елементах 5 для забезпечення їх осьового переміщення. 1 UA 122360 U 5 10 15 20 25 30 35 Затискні елементи 5 охоплені по зовнішній поверхні двома пружинами 11 та пружним кільцем 10. З торця патрон закритий кришкою 7, з'єднаною з штоком переднім 3, що захищає від потрапляння всередину стружки та забруднення. Між затискними елементами 5 розміщені ущільнення 9. У отворі корпусу, виконаному паралельно його осі, розміщені штовхачі 6, що взаємодіють одним кінцем з штоком заднім 2 осьового приводу. З протилежного боку штовхачі 6 взаємодіють з затискними елементами 5. На затискних елементах 5 з внутрішньої сторони виконані отвори, в які входять штифти 31. Штовхачі 6 розміщені в корпусі 1 патрона таким чином, що при затиску заготовки штовхачі 6 відходять вліво, при цьому між поверхнями отворів в кулачках і штифтами 31 витримується зазор 0,5-1,5 мм. Шток задній 2 осьового приводу фіксується гайкою 14 з гвинтами 27-28 на тяговому гвинті 8 та з'єднаний з приводом затиску верстата (не показаний). Гайка 14 пружиною 16 та кулькою 34 фіксується на штоку задньому 2 осьового приводу. Корпус 1 розтискного патрона кріпиться до перехідного фланця 15 за допомогою болтів 24, а сам перехідний фланець 15 кріпиться до шпинделя верстата за допомогою болтів 25. Розтискний патрон працює наступним чином. При розтиску шток задній 2 осьового приводу от приводу затиску верстата переміщується вправо. Вправо переміщуються клинові поверхні А, які взаємодіють з затискними елементами 5. Штовхачі 6, переміщуючись також вправо в осьовому напрямку, взаємодіють з затискними елементами 5, в результаті чого вони переміщуються також вправо. Під дією пружин затискні елементи переміщаються радіально вниз та розтискають заготовку (не показано). При затиску шток задній 2 осьового приводу переміщується вліво, також вліво переміщаються і штовхачі 6. Затискні елементи 5, взаємодіючи з поверхнями штока переднього 3 та з клиновими поверхнями А штока заднього 2 осьового приводу, переміщаються радіально і закріплюють заготовку. Розтискний патрон забезпечує більш високу точність обробки і її стабільність в процесі експлуатації, більш високу надійність і довговічність, може застосовуватися замість цангових оправок і дозволяє здійснити обробку двох протилежних торців з одного встановлення. Джерела інформації: 1. Разжимной цанговый патрон. В.М. Каневцев, В.Г. Устинов Авторское свидетельство СССР № 171242, МПК В23В 31/40, опубл.11.05.1965 г., бюл. № 10. 2. Оправка Архипова для закрепления деталей. В.Б. Архипов. Авторское свидетельство СССР № 1565603 (заявка № 4422093/25 08 от 11.03.88. опубл. 23. 05. 90. Бюл. 19. Старооскольский завод автотракворного электрооборудования им. 60-летия Ленинского комсомола). 3. Оправка. Ю.Н. Кузнецов, А.В. Литвин и В.Ф. Копейко, Авторское свидетельство СССР № 1604514 (заявка № 4640125/31-08 от 19.01.89. опубл. 07.11.90. Бюл. 41 / Киевский политехнический институт им. 50-летия Великой Октябрьской социалистической революции). 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 1. Розтискний патрон, в корпусі якого розташовані затискні кулачки з клиновими поверхнями, що контактують з аналогічними поверхнями штока осьового приводу, який відрізняється тим, що клинові поверхні штока осьового приводу споряджені жорстко пов'язаними зі штоком шпонками. 2. Розтискний патрон за п. 1, який відрізняється тим, що затискні елементи містять осьові отвори з неробочої сторони. 3. Розтискний патрон за п. 1, який відрізняється тим, що упор споряджений осьовими штифтами, кількість яких дорівнює кількості затискних елементів. 2 UA 122360 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
