Торакокраніальний дистракційно-фіксуючий апарат-трансформер (ткдфа-т)

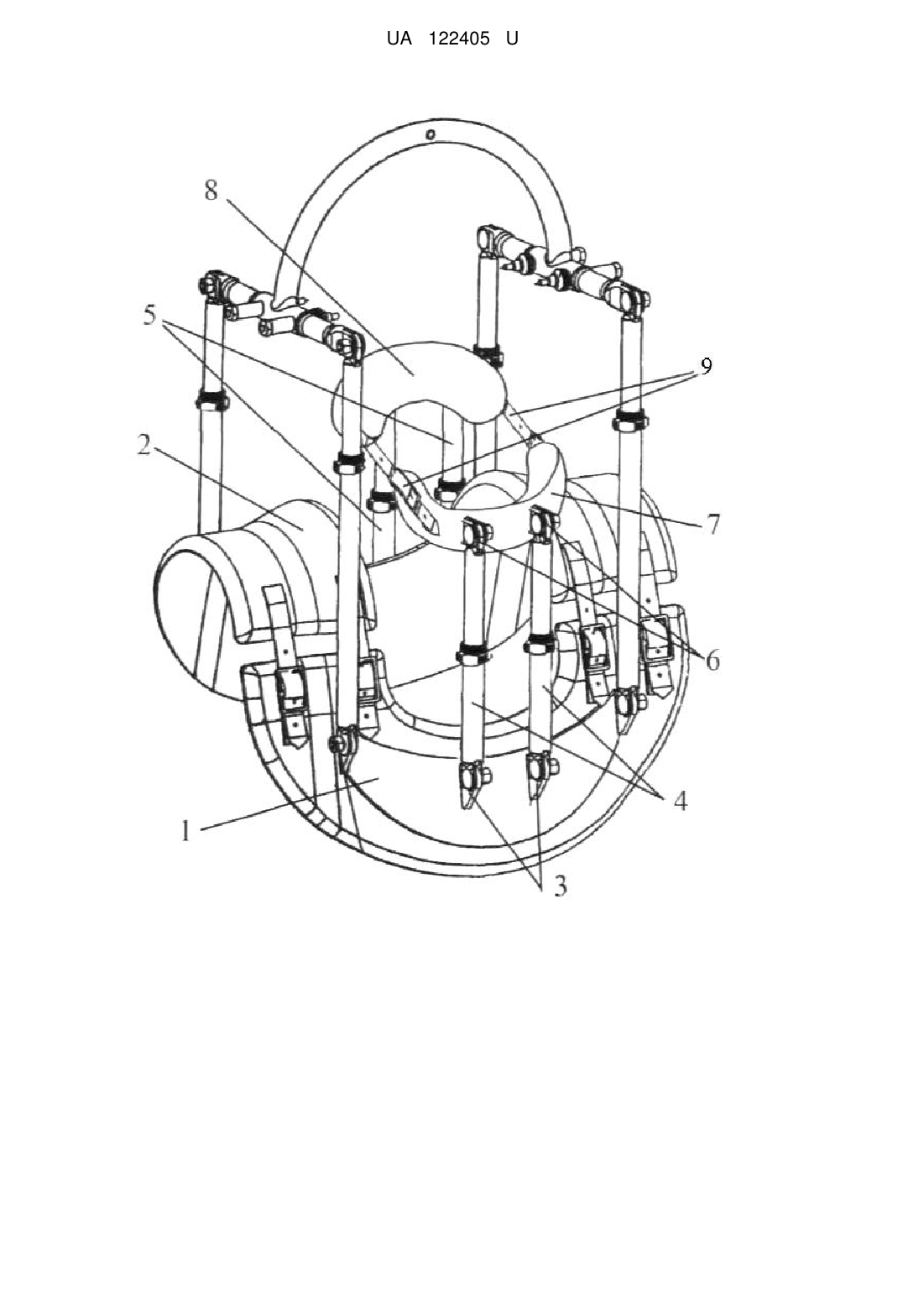

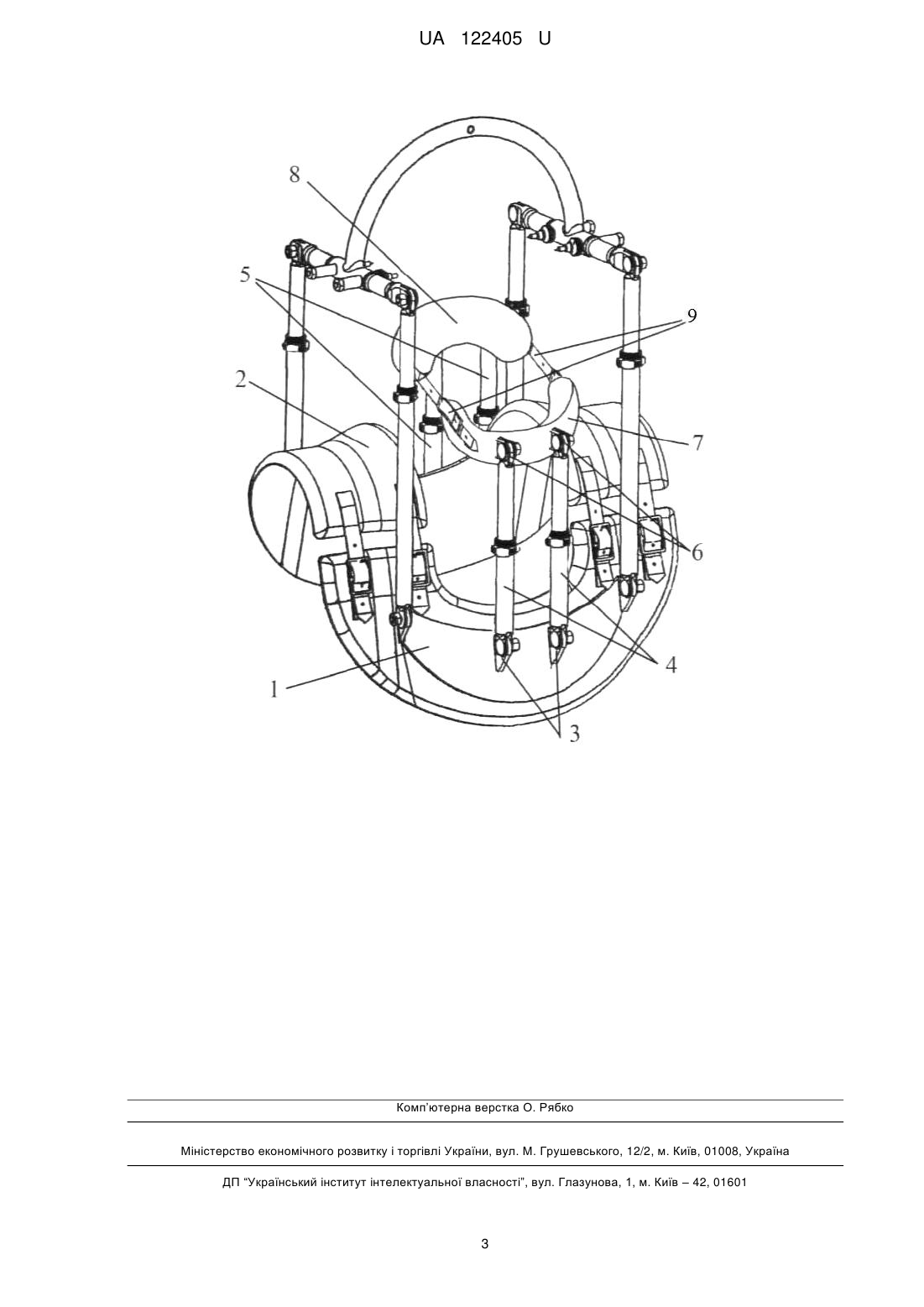

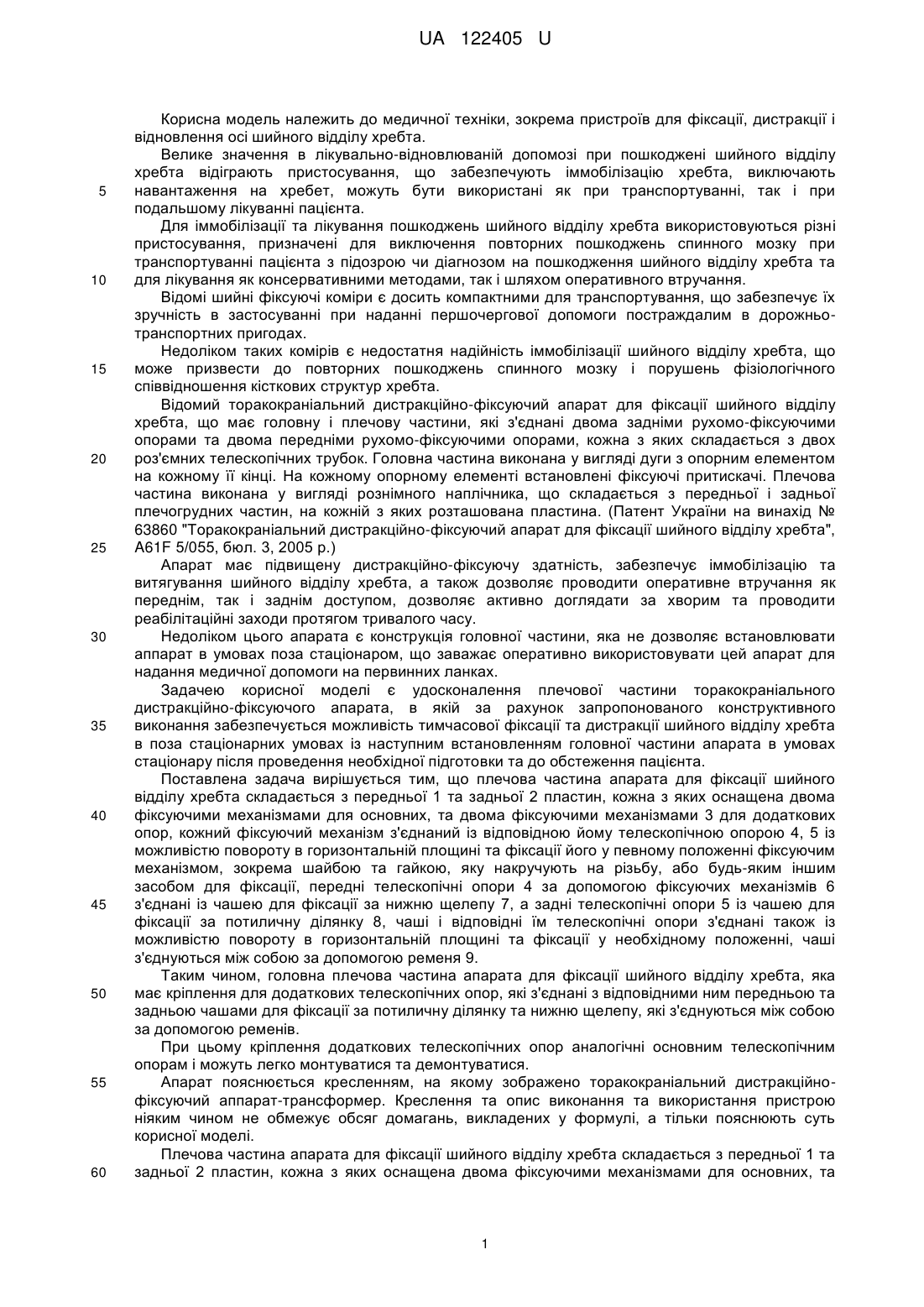

Реферат: Торакокраніальний дистракційно-фіксуючий апарат-трансформер включає плечову частину апарата для фіксації шийного відділу хребта, яка складається з передньої 1 та задньої 2 пластин, кожна з яких оснащена двома фіксуючими механізмами для основних, та двома фіксуючими механізмами 3 для додаткових опор. Кожний фіксуючий механізм з'єднаний із відповідною йому телескопічною опорою 4, 5 із можливістю повороту в горизонтальній площині та фіксації його у певному положенні фіксуючим механізмом, зокрема шайбою та гайкою, яку накручують на різьбу, або будь-яким іншим засобом для фіксації. Передні телескопічні опори 4 за допомогою фіксуючих механізмів 6 з'єднані із чашею для фіксації за нижню щелепу 7, а задні телескопічні опори 5 із чашею для фіксації за потиличну ділянку 8. Чаші і відповідні їм телескопічні опори з'єднані також із можливістю повороту в горизонтальній площині та фіксації у необхідному положенні. Чаші з'єднуються між собою за допомогою ременя 9. UA 122405 U (54) ТОРАКОКРАНІАЛЬНИЙ ДИСТРАКЦІЙНО-ФІКСУЮЧИЙ АПАРАТ-ТРАНСФОРМЕР (ТКДФА-Т) UA 122405 U UA 122405 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, зокрема пристроїв для фіксації, дистракції і відновлення осі шийного відділу хребта. Велике значення в лікувально-відновлюваній допомозі при пошкоджені шийного відділу хребта відіграють пристосування, що забезпечують іммобілізацію хребта, виключають навантаження на хребет, можуть бути використані як при транспортуванні, так і при подальшому лікуванні пацієнта. Для іммобілізації та лікування пошкоджень шийного відділу хребта використовуються різні пристосування, призначені для виключення повторних пошкоджень спинного мозку при транспортуванні пацієнта з підозрою чи діагнозом на пошкодження шийного відділу хребта та для лікування як консервативними методами, так і шляхом оперативного втручання. Відомі шийні фіксуючі коміри є досить компактними для транспортування, що забезпечує їх зручність в застосуванні при наданні першочергової допомоги постраждалим в дорожньотранспортних пригодах. Недоліком таких комірів є недостатня надійність іммобілізації шийного відділу хребта, що може призвести до повторних пошкоджень спинного мозку і порушень фізіологічного співвідношення кісткових структур хребта. Відомий торакокраніальний дистракційно-фіксуючий апарат для фіксації шийного відділу хребта, що має головну і плечову частини, які з'єднані двома задніми рухомо-фіксуючими опорами та двома передніми рухомо-фіксуючими опорами, кожна з яких складається з двох роз'ємних телескопічних трубок. Головна частина виконана у вигляді дуги з опорним елементом на кожному її кінці. На кожному опорному елементі встановлені фіксуючі притискачі. Плечова частина виконана у вигляді рознімного наплічника, що складається з передньої і задньої плечогрудних частин, на кожній з яких розташована пластина. (Патент України на винахід № 63860 "Торакокраніальний дистракційно-фіксуючий апарат для фіксації шийного відділу хребта", A61F 5/055, бюл. 3, 2005 р.) Апарат має підвищену дистракційно-фіксуючу здатність, забезпечує іммобілізацію та витягування шийного відділу хребта, а також дозволяє проводити оперативне втручання як переднім, так і заднім доступом, дозволяє активно доглядати за хворим та проводити реабілітаційні заходи протягом тривалого часу. Недоліком цього апарата є конструкція головної частини, яка не дозволяє встановлювати аппарат в умовах поза стаціонаром, що заважає оперативно використовувати цей апарат для надання медичної допомоги на первинних ланках. Задачею корисної моделі є удосконалення плечової частини торакокраніального дистракційно-фіксуючого апарата, в якій за рахунок запропонованого конструктивного виконання забезпечується можливість тимчасової фіксації та дистракції шийного відділу хребта в поза стаціонарних умовах із наступним встановленням головної частини апарата в умовах стаціонару після проведення необхідної підготовки та до обстеження пацієнта. Поставлена задача вирішується тим, що плечова частина апарата для фіксації шийного відділу хребта складається з передньої 1 та задньої 2 пластин, кожна з яких оснащена двома фіксуючими механізмами для основних, та двома фіксуючими механізмами 3 для додаткових опор, кожний фіксуючий механізм з'єднаний із відповідною йому телескопічною опорою 4, 5 із можливістю повороту в горизонтальній площині та фіксації його у певному положенні фіксуючим механізмом, зокрема шайбою та гайкою, яку накручують на різьбу, або будь-яким іншим засобом для фіксації, передні телескопічні опори 4 за допомогою фіксуючих механізмів 6 з'єднані із чашею для фіксації за нижню щелепу 7, а задні телескопічні опори 5 із чашею для фіксації за потиличну ділянку 8, чаші і відповідні їм телескопічні опори з'єднані також із можливістю повороту в горизонтальній площині та фіксації у необхідному положенні, чаші з'єднуються між собою за допомогою ременя 9. Таким чином, головна плечова частина апарата для фіксації шийного відділу хребта, яка має кріплення для додаткових телескопічних опор, які з'єднані з відповідними ним передньою та задньою чашами для фіксації за потиличну ділянку та нижню щелепу, які з'єднуються між собою за допомогою ременів. При цьому кріплення додаткових телескопічних опор аналогічні основним телескопічним опорам і можуть легко монтуватися та демонтуватися. Апарат пояснюється кресленням, на якому зображено торакокраніальний дистракційнофіксуючий аппарат-трансформер. Креслення та опис виконання та використання пристрою ніяким чином не обмежує обсяг домагань, викладених у формулі, а тільки пояснюють суть корисної моделі. Плечова частина апарата для фіксації шийного відділу хребта складається з передньої 1 та задньої 2 пластин, кожна з яких оснащена двома фіксуючими механізмами для основних, та 1 UA 122405 U 5 10 15 20 25 30 35 двома фіксуючими механізмами 3 для додаткових опор. Кожний з'єднаний із відповідною йому телескопічною опорою 4, 5 можливістю повороту в горизонтальній площині та фіксації його у певному положенні фіксуючим механізмом відомим з рівня техніки, зокрема шайбою та гайкою, яку накручують на різьбу, або будь-яким іншим засобом для фіксації. Передні телескопічні опори 4 за допомогою фіксуючих механізмів 6 з'єднані із чашею для фіксації за нижню щелепу 7, а задні телескопічні опори 5 із чашею для фіксації за потиличну ділянку 8. Чаші і відповідні їм телескопічні опори з'єднані також із можливістю повороту в горизонтальній площині та фіксації у певному положенні. Чаші з'єднуються між собою за допомогою ременя 9, або іншим способом. Торакокраніальний дистракційно-фіксуючий аппарат трансформер використовують наступним чином. Пацієнту з підозрою на пошкодження шийного відділу хребта в поза стаціонарних умовах накладають передню та задню плечові пластини із від'єднаними основними телескопічними опорами та послабленими фіксуючими механізмами додаткових фіксуючих опор. Пластини з'єднують між собою. Під нижню щелепу та потиличну ділянку за допомогою телескопічних опор підводять відповідні чаші. Чаші фіксують між собою у відповідності до анатомічних особливостей пацієнта. За допомогою телескопічних опор встановлюють необхідний рівень дистракції та фіксують фіксуючі механізми телескопічних опор. В такому стані пацієнт може транспортуватися до стаціонару без ризику пошкодження шийного відділу. Після дообстеження та підготовки пацієнта в стаціонарі пацієнту встановлюється головна частина торакокраніального апарата за відомою методикою, після чого демонтуються додаткові телескопічні опори із відповідними чашами. Така послідовність знижує ризик вторинної травми спинного мозку. Запропонована конструкція плечової частини апарата для фіксації шийного відділу хребта дозволяє встановлювати торакокраніальний дистракійно-фіксуючий апарат в поза стаціонарних умовах із наступним встановленням його головної частини після дообстеження та підготовки пацієнта в стаціонарі, що є важливим при медичній допомозі на первинних ланках, в т.ч. при наданні медичної допомоги постраждалим, які отримали травму під час бойових дій, катастроф. Пристрій успішно апробований на 37 пацієнтах клінік ДУ "Інститут нейрохірургії ім. А.П. Ромоданова НАМН України". В порівнянні із прототипом, запропонований спосіб має ряд переваг: - можливість забезпечення більш надійної фіксації шийного відділу хребта на різних етапах надання медичної допомоги; - більш зручний та простий для медичного персоналу, що його встановлює; - менш вартісний у порівнянні із імпортними аналогами. Джерела інформації: 1. Ромоданов А.П., Мосийчук Н.М. Нейрохирургия. – Київ: Вища школа, 1990; 2. Лебедев В.В., Крылов В.В. Неотложная нейрохирургия. – Москва: Медицина, 2000. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 Торакокраніальний дистракційно-фіксуючий апарат-трансформер, який відрізняється тим, що плечова частина апарата для фіксації шийного відділу хребта складається з передньої 1 та задньої 2 пластин, кожна з яких оснащена двома фіксуючими механізмами для основних, та двома фіксуючими механізмами 3 для додаткових опор, кожний фіксуючий механізм з'єднаний із відповідною йому телескопічною опорою 4, 5 із можливістю повороту в горизонтальній площині та фіксації його у певному положенні фіксуючим механізмом, зокрема шайбою та гайкою, яку накручують на різьбу, або будь-яким іншим засобом для фіксації, передні телескопічні опори 4 за допомогою фіксуючих механізмів 6 з'єднані із чашею для фіксації за нижню щелепу 7, а задні телескопічні опори 5 із чашею для фіксації за потиличну ділянку 8, чаші і відповідні їм телескопічні опори з'єднані також із можливістю повороту в горизонтальній площині та фіксації у необхідному положенні, чаші з'єднуються між собою за допомогою ременя 9. 2 UA 122405 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
