Комбінований пневмомеханічний висівний апарат

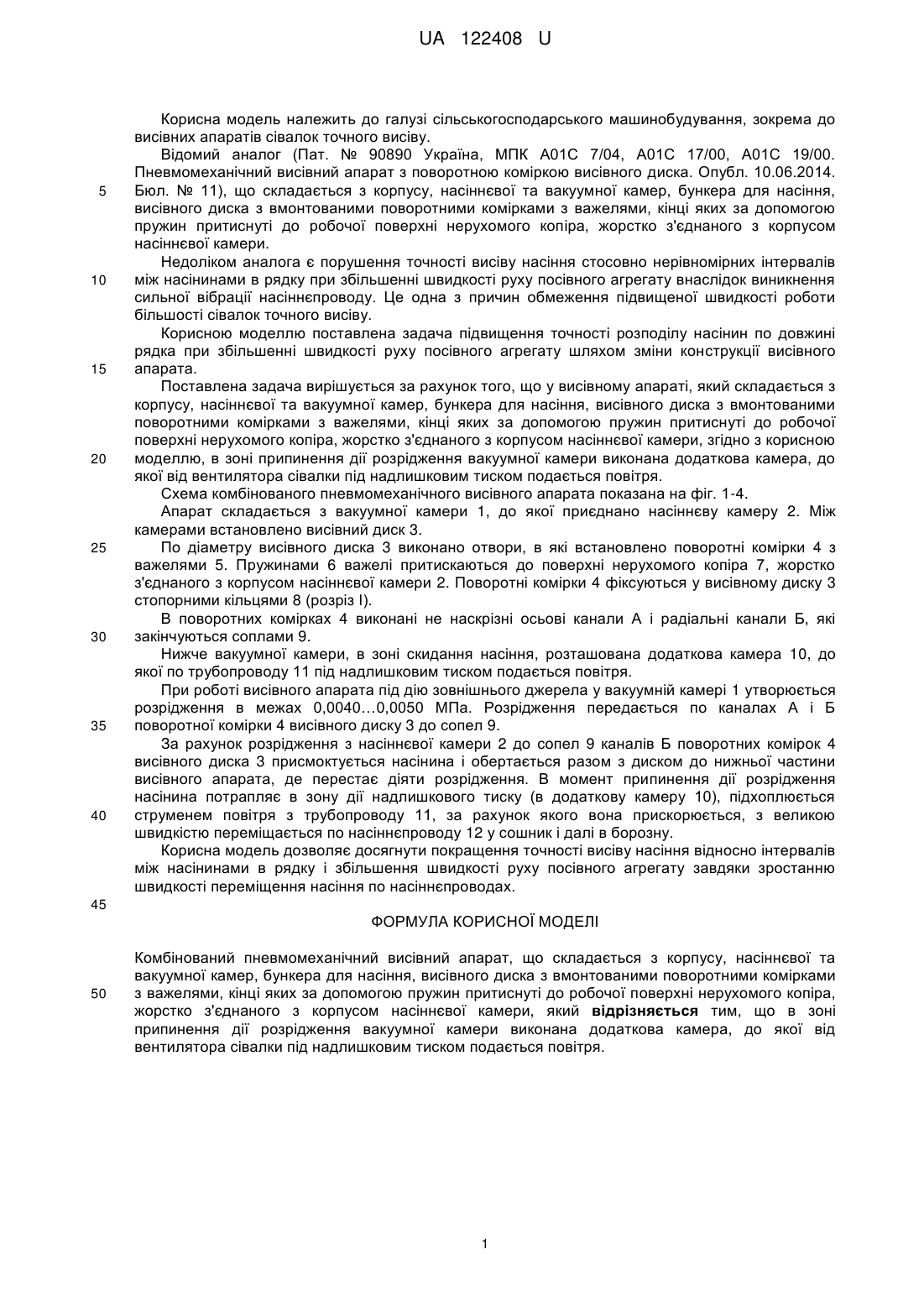

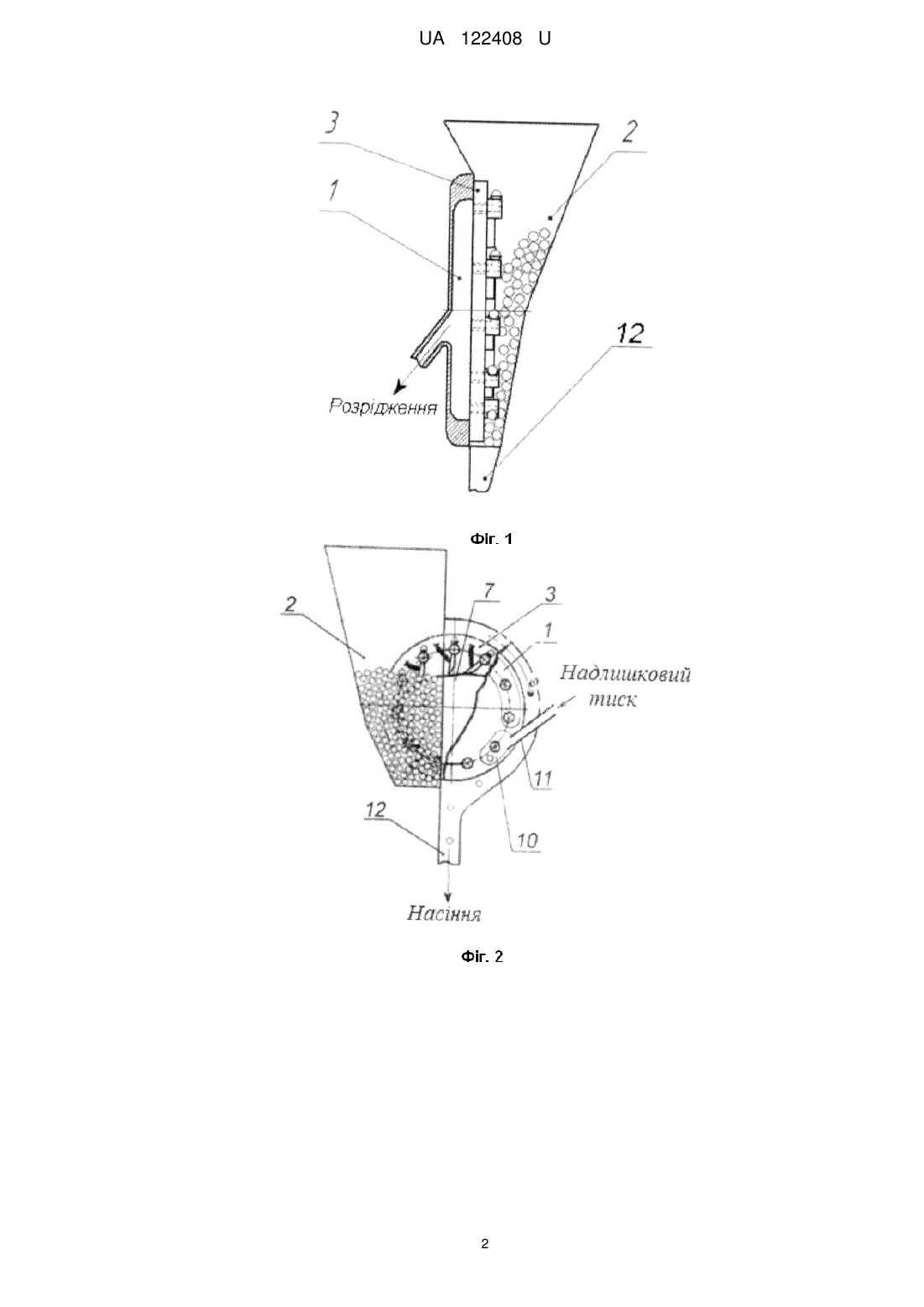

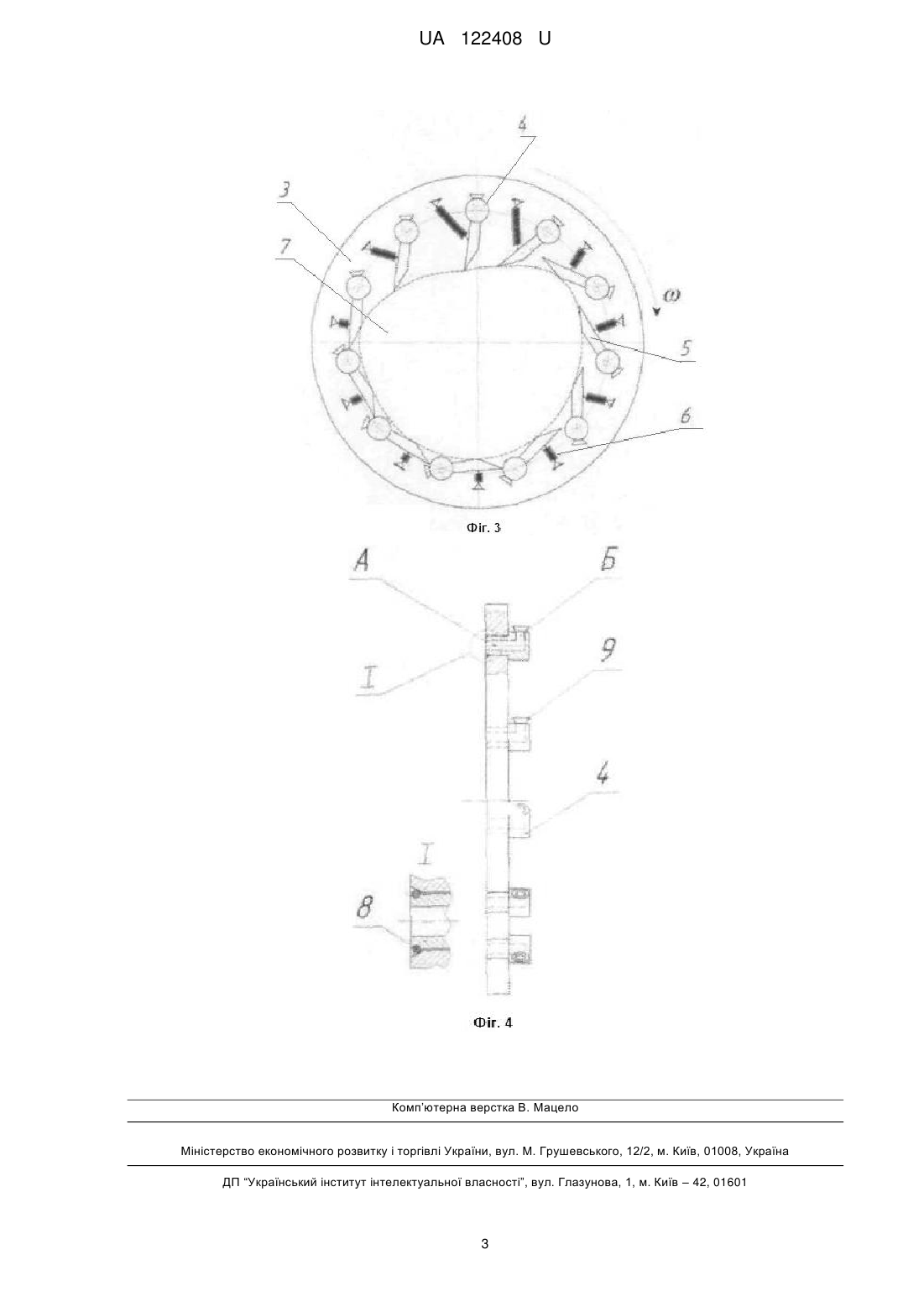

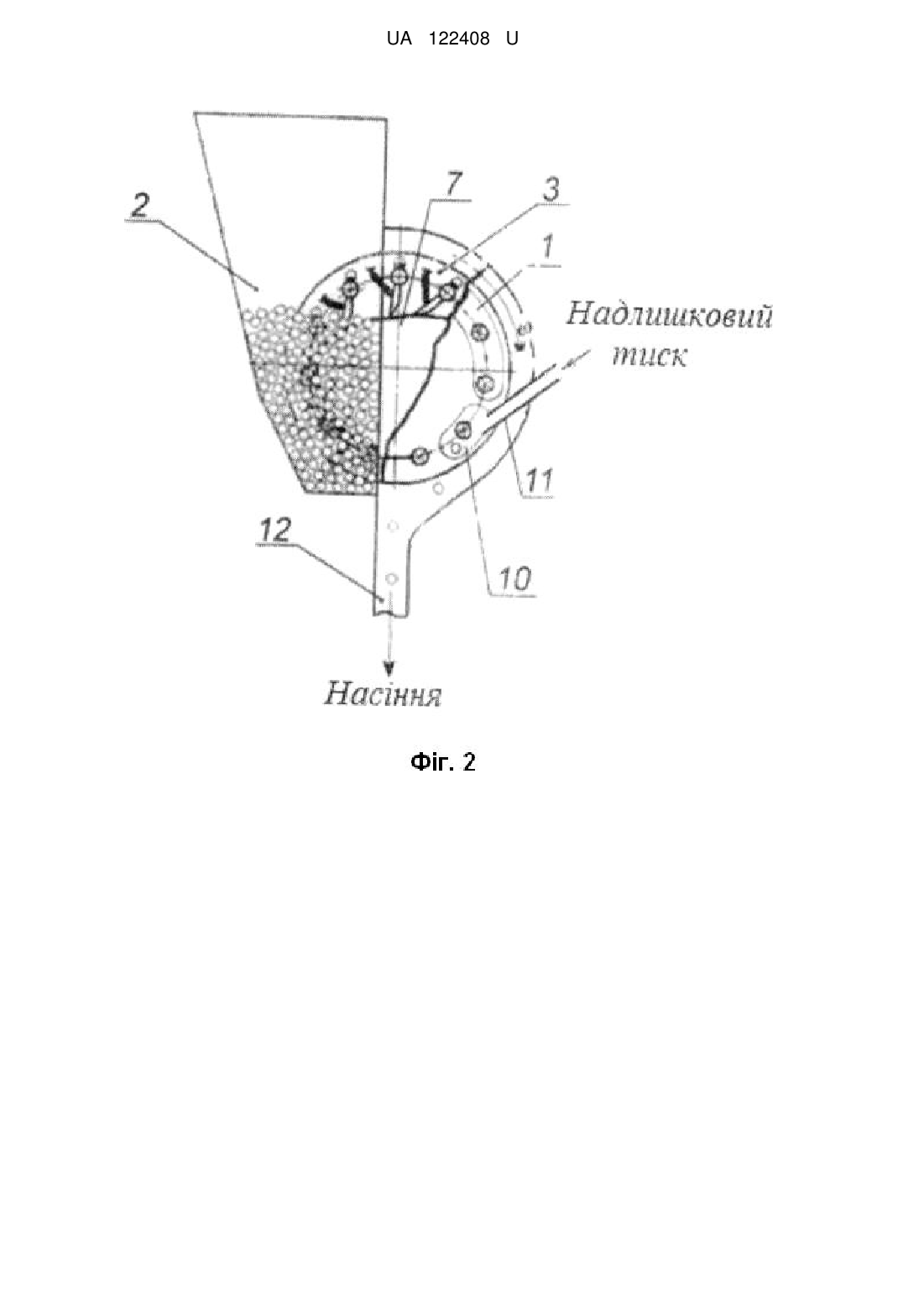

Реферат: Комбінований пневмомеханічний висівний апарат складається з корпусу, насіннєвої та вакуумної камер, бункера для насіння, висівного диска з вмонтованими поворотними комірками з важелями, кінці яких за допомогою пружин притиснуті до робочої поверхні нерухомого копіра, жорстко з'єднаного з корпусом насіннєвої камери. При цьому в зоні припинення дії розрідження вакуумної камери виконана додаткова камера, до якої від вентилятора сівалки під надлишковим тиском подається повітря. UA 122408 U (12) UA 122408 U UA 122408 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до висівних апаратів сівалок точного висіву. Відомий аналог (Пат. № 90890 Україна, МПК А01С 7/04, А01С 17/00, А01С 19/00. Пневмомеханічний висівний апарат з поворотною коміркою висівного диска. Опубл. 10.06.2014. Бюл. № 11), що складається з корпусу, насіннєвої та вакуумної камер, бункера для насіння, висівного диска з вмонтованими поворотними комірками з важелями, кінці яких за допомогою пружин притиснуті до робочої поверхні нерухомого копіра, жорстко з'єднаного з корпусом насіннєвої камери. Недоліком аналога є порушення точності висіву насіння стосовно нерівномірних інтервалів між насінинами в рядку при збільшенні швидкості руху посівного агрегату внаслідок виникнення сильної вібрації насіннєпроводу. Це одна з причин обмеження підвищеної швидкості роботи більшості сівалок точного висіву. Корисною моделлю поставлена задача підвищення точності розподілу насінин по довжині рядка при збільшенні швидкості руху посівного агрегату шляхом зміни конструкції висівного апарата. Поставлена задача вирішується за рахунок того, що у висівному апараті, який складається з корпусу, насіннєвої та вакуумної камер, бункера для насіння, висівного диска з вмонтованими поворотними комірками з важелями, кінці яких за допомогою пружин притиснуті до робочої поверхні нерухомого копіра, жорстко з'єднаного з корпусом насіннєвої камери, згідно з корисною моделлю, в зоні припинення дії розрідження вакуумної камери виконана додаткова камера, до якої від вентилятора сівалки під надлишковим тиском подається повітря. Схема комбінованого пневмомеханічного висівного апарата показана на фіг. 1-4. Апарат складається з вакуумної камери 1, до якої приєднано насіннєву камеру 2. Між камерами встановлено висівний диск 3. По діаметру висівного диска 3 виконано отвори, в які встановлено поворотні комірки 4 з важелями 5. Пружинами 6 важелі притискаються до поверхні нерухомого копіра 7, жорстко з'єднаного з корпусом насіннєвої камери 2. Поворотні комірки 4 фіксуються у висівному диску 3 стопорними кільцями 8 (розріз І). В поворотних комірках 4 виконані не наскрізні осьові канали А і радіальні канали Б, які закінчуються соплами 9. Нижче вакуумної камери, в зоні скидання насіння, розташована додаткова камера 10, до якої по трубопроводу 11 під надлишковим тиском подається повітря. При роботі висівного апарата під дію зовнішнього джерела у вакуумній камері 1 утворюється розрідження в межах 0,0040…0,0050 МПа. Розрідження передається по каналах А і Б поворотної комірки 4 висівного диску 3 до сопел 9. За рахунок розрідження з насіннєвої камери 2 до сопел 9 каналів Б поворотних комірок 4 висівного диска 3 присмоктується насінина і обертається разом з диском до нижньої частини висівного апарата, де перестає діяти розрідження. В момент припинення дії розрідження насінина потрапляє в зону дії надлишкового тиску (в додаткову камеру 10), підхоплюється струменем повітря з трубопроводу 11, за рахунок якого вона прискорюється, з великою швидкістю переміщається по насіннєпроводу 12 у сошник і далі в борозну. Корисна модель дозволяє досягнути покращення точності висіву насіння відносно інтервалів між насінинами в рядку і збільшення швидкості руху посівного агрегату завдяки зростанню швидкості переміщення насіння по насіннєпроводах. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Комбінований пневмомеханічний висівний апарат, що складається з корпусу, насіннєвої та вакуумної камер, бункера для насіння, висівного диска з вмонтованими поворотними комірками з важелями, кінці яких за допомогою пружин притиснуті до робочої поверхні нерухомого копіра, жорстко з'єднаного з корпусом насіннєвої камери, який відрізняється тим, що в зоні припинення дії розрідження вакуумної камери виконана додаткова камера, до якої від вентилятора сівалки під надлишковим тиском подається повітря. 1 UA 122408 U 2 UA 122408 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
