Пневмомеханічний висівний апарат з поворотною коміркою висівного диска

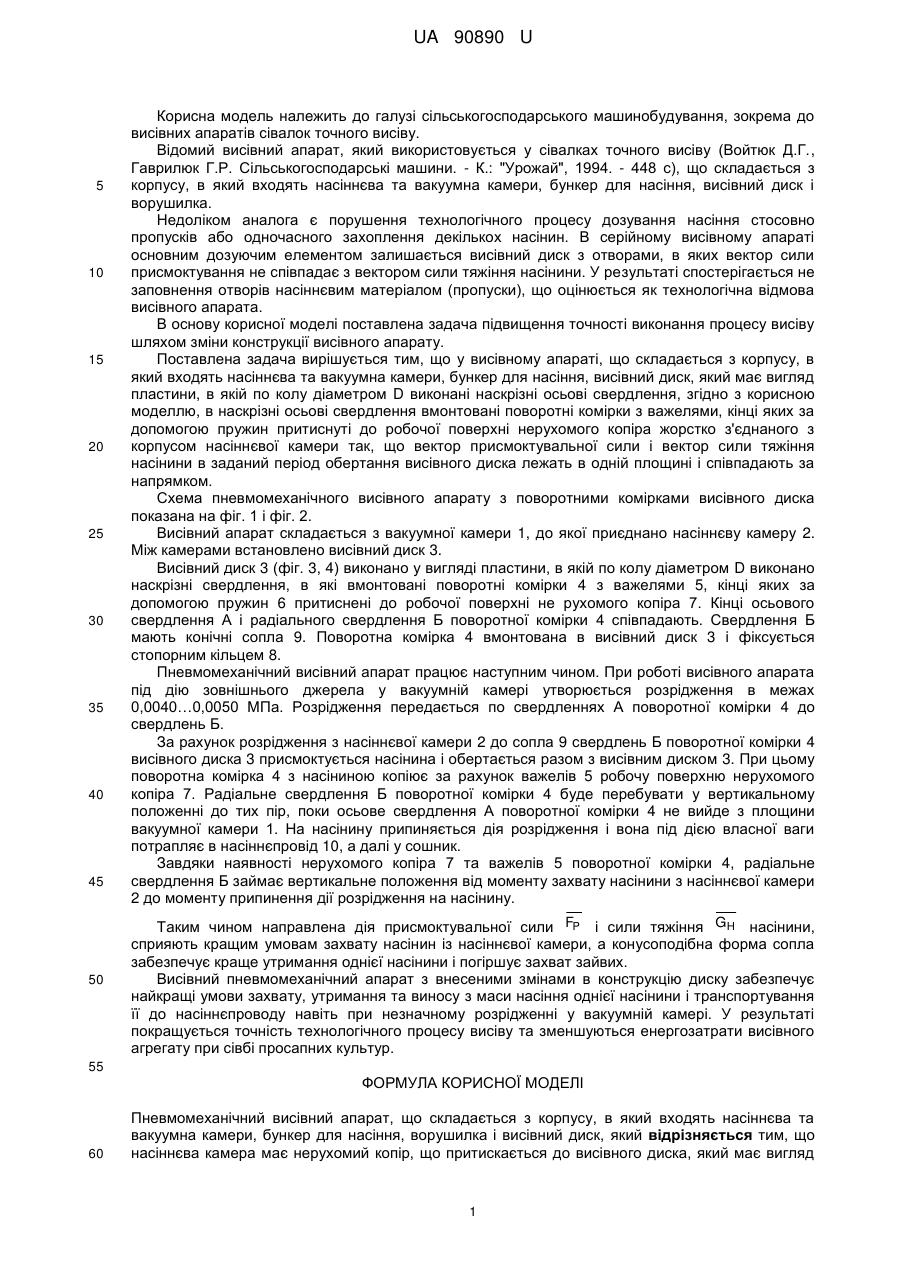

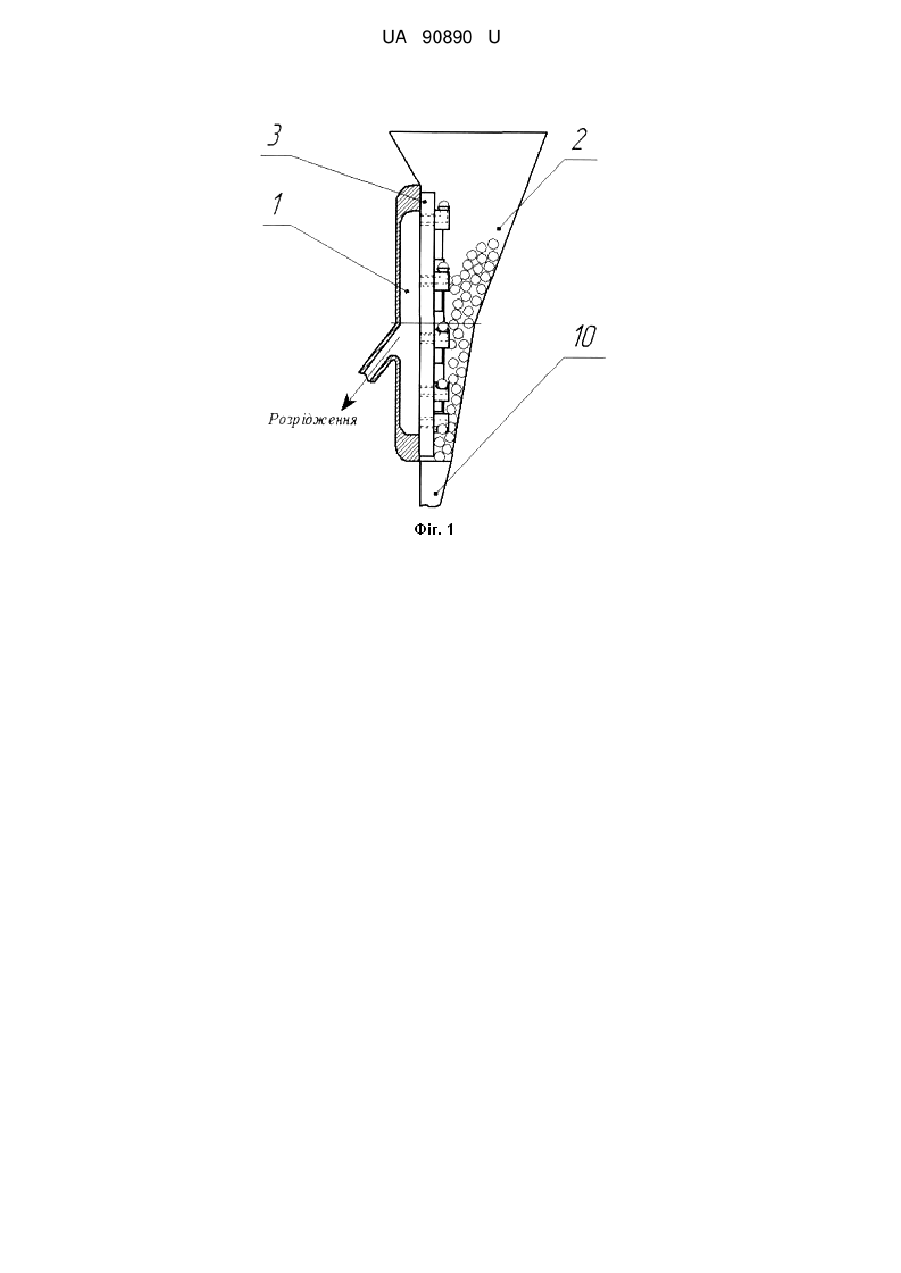

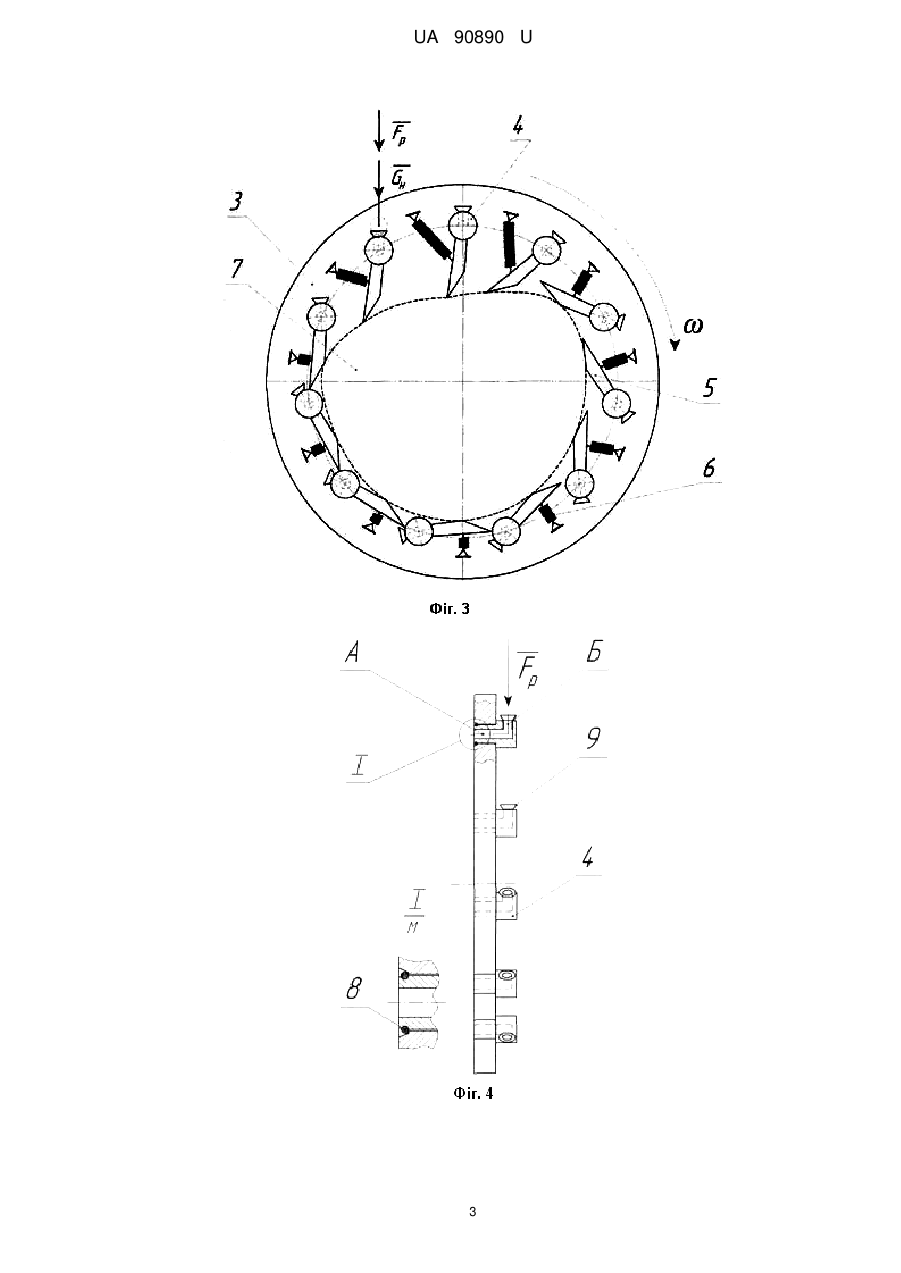

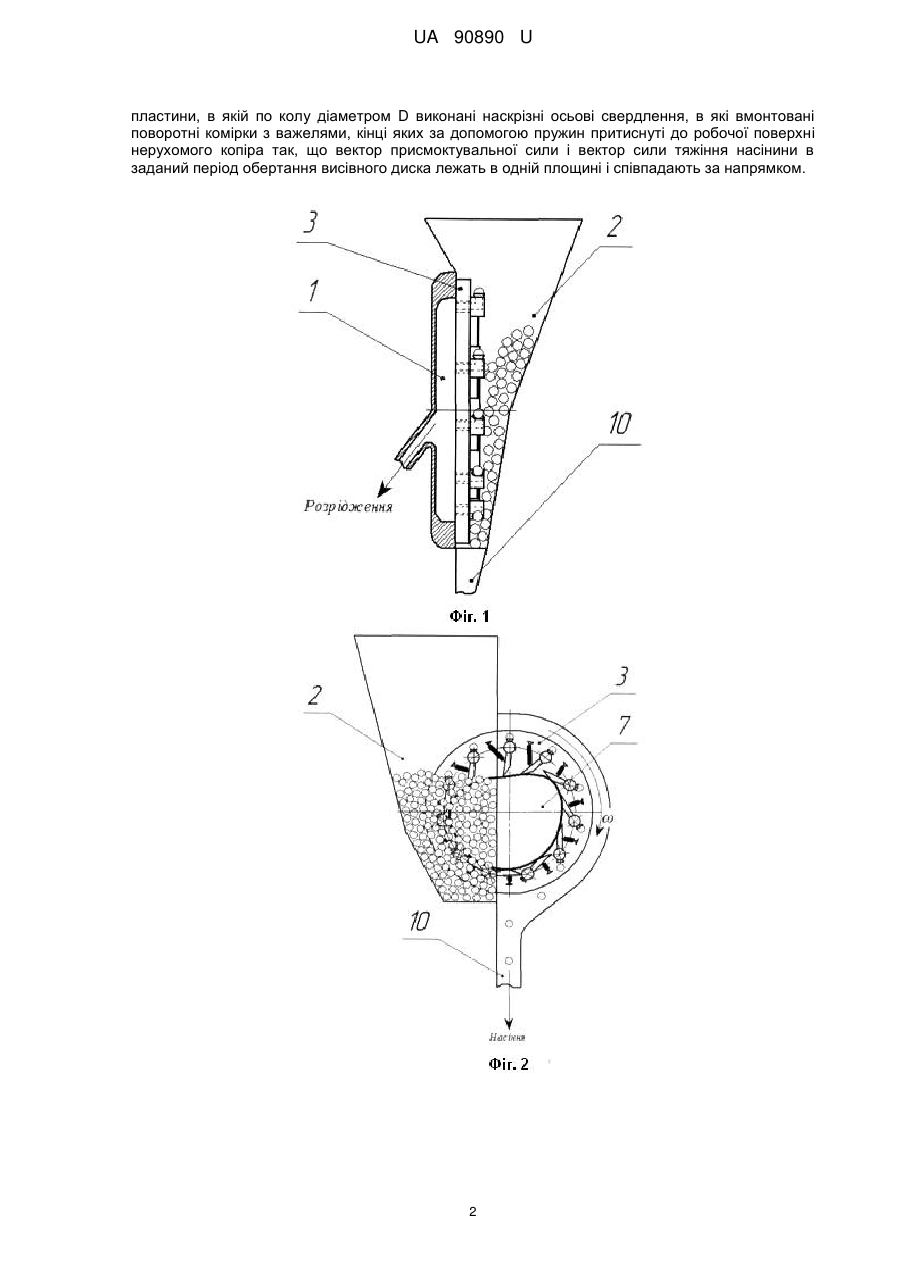

Реферат: Пневмомеханічний висівний апарат складається з корпусу, в який входять насіннєва та вакуумна камери, бункер для насіння, ворушилка і висівний диск. Насіннєва камера має нерухомий копір, що притискається до висівного диска, який має вигляд пластини, в якій по колу діаметром D виконані наскрізні осьові свердлення, в які вмонтовані поворотні комірки з важелями, кінці яких за допомогою пружин притиснуті до робочої поверхні нерухомого копіра так, що вектор присмоктувальної сили і вектор сили тяжіння насінини в заданий період обертання висівного диска лежать в одній площині і співпадають за напрямком. UA 90890 U (12) UA 90890 U UA 90890 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до висівних апаратів сівалок точного висіву. Відомий висівний апарат, який використовується у сівалках точного висіву (Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини. - К.: "Урожай", 1994. - 448 с), що складається з корпусу, в який входять насіннєва та вакуумна камери, бункер для насіння, висівний диск і ворушилка. Недоліком аналога є порушення технологічного процесу дозування насіння стосовно пропусків або одночасного захоплення декількох насінин. В серійному висівному апараті основним дозуючим елементом залишається висівний диск з отворами, в яких вектор сили присмоктування не співпадає з вектором сили тяжіння насінини. У результаті спостерігається не заповнення отворів насіннєвим матеріалом (пропуски), що оцінюється як технологічна відмова висівного апарата. В основу корисної моделі поставлена задача підвищення точності виконання процесу висіву шляхом зміни конструкції висівного апарату. Поставлена задача вирішується тим, що у висівному апараті, що складається з корпусу, в який входять насіннєва та вакуумна камери, бункер для насіння, висівний диск, який має вигляд пластини, в якій по колу діаметром D виконані наскрізні осьові свердлення, згідно з корисною моделлю, в наскрізні осьові свердлення вмонтовані поворотні комірки з важелями, кінці яких за допомогою пружин притиснуті до робочої поверхні нерухомого копіра жорстко з'єднаного з корпусом насіннєвої камери так, що вектор присмоктувальної сили і вектор сили тяжіння насінини в заданий період обертання висівного диска лежать в одній площині і співпадають за напрямком. Схема пневмомеханічного висівного апарату з поворотними комірками висівного диска показана на фіг. 1 і фіг. 2. Висівний апарат складається з вакуумної камери 1, до якої приєднано насіннєву камеру 2. Між камерами встановлено висівний диск 3. Висівний диск 3 (фіг. 3, 4) виконано у вигляді пластини, в якій по колу діаметром D виконано наскрізні свердлення, в які вмонтовані поворотні комірки 4 з важелями 5, кінці яких за допомогою пружин 6 притиснені до робочої поверхні не рухомого копіра 7. Кінці осьового свердлення А і радіального свердлення Б поворотної комірки 4 співпадають. Свердлення Б мають конічні сопла 9. Поворотна комірка 4 вмонтована в висівний диск 3 і фіксується стопорним кільцем 8. Пневмомеханічний висівний апарат працює наступним чином. При роботі висівного апарата під дію зовнішнього джерела у вакуумній камері утворюється розрідження в межах 0,0040…0,0050 МПа. Розрідження передається по свердленнях А поворотної комірки 4 до свердлень Б. За рахунок розрідження з насіннєвої камери 2 до сопла 9 свердлень Б поворотної комірки 4 висівного диска 3 присмоктується насінина і обертається разом з висівним диском 3. При цьому поворотна комірка 4 з насіниною копіює за рахунок важелів 5 робочу поверхню нерухомого копіра 7. Радіальне свердлення Б поворотної комірки 4 буде перебувати у вертикальному положенні до тих пір, поки осьове свердлення А поворотної комірки 4 не вийде з площини вакуумної камери 1. На насінину припиняється дія розрідження і вона під дією власної ваги потрапляє в насіннєпровід 10, а далі у сошник. Завдяки наявності нерухомого копіра 7 та важелів 5 поворотної комірки 4, радіальне свердлення Б займає вертикальне положення від моменту захвату насінини з насіннєвої камери 2 до моменту припинення дії розрідження на насінину. Таким чином направлена дія присмоктувальної сили FP і сили тяжіння GH насінини, сприяють кращим умовам захвату насінин із насіннєвої камери, а конусоподібна форма сопла забезпечує краще утримання однієї насінини і погіршує захват зайвих. Висівний пневмомеханічний апарат з внесеними змінами в конструкцію диску забезпечує найкращі умови захвату, утримання та виносу з маси насіння однієї насінини і транспортування її до насіннєпроводу навіть при незначному розрідженні у вакуумній камері. У результаті покращується точність технологічного процесу висіву та зменшуються енергозатрати висівного агрегату при сівбі просапних культур. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пневмомеханічний висівний апарат, що складається з корпусу, в який входять насіннєва та вакуумна камери, бункер для насіння, ворушилка і висівний диск, який відрізняється тим, що насіннєва камера має нерухомий копір, що притискається до висівного диска, який має вигляд 1 UA 90890 U пластини, в якій по колу діаметром D виконані наскрізні осьові свердлення, в які вмонтовані поворотні комірки з важелями, кінці яких за допомогою пружин притиснуті до робочої поверхні нерухомого копіра так, що вектор присмоктувальної сили і вектор сили тяжіння насінини в заданий період обертання висівного диска лежать в одній площині і співпадають за напрямком. 2 UA 90890 U 3 UA 90890 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
