Юбочна опора колонного апарата

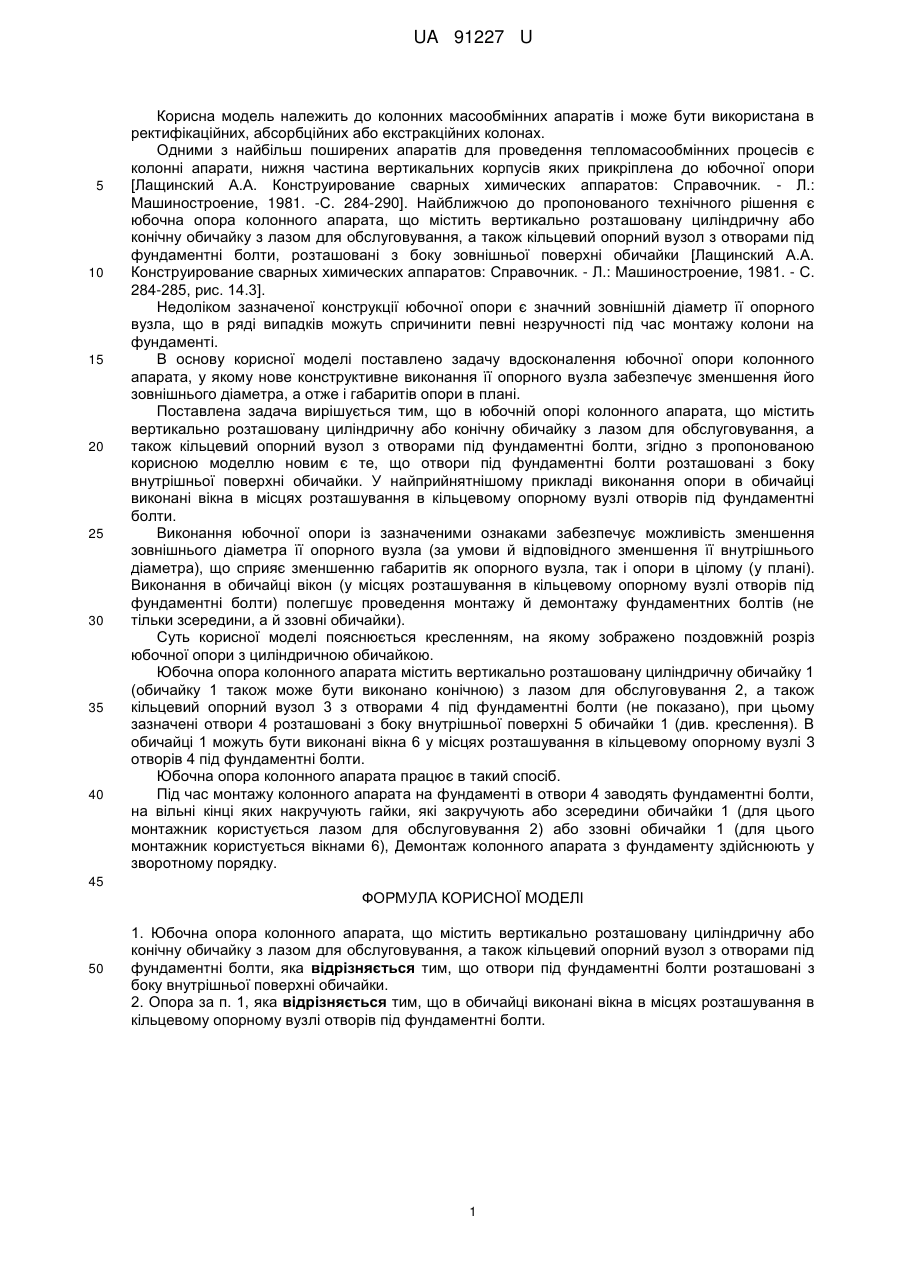

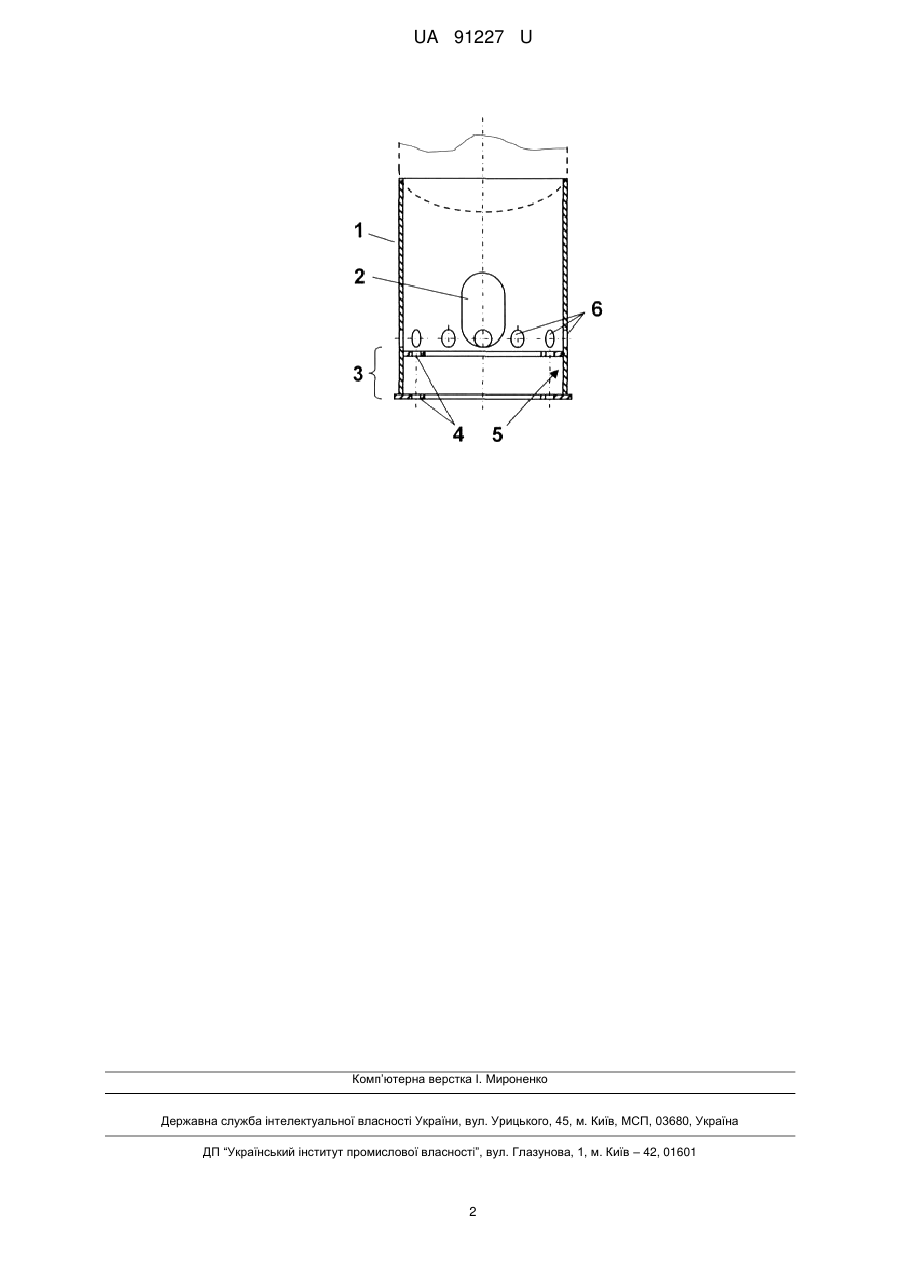

Реферат: Юбочна опора колонного апарата містить вертикально розташовану циліндричну або конічну обичайку з лазом для обслуговування, кільцевий опорний вузол з отворами під фундаментні болти. Отвори під фундаментні болти розташовані з боку внутрішньої поверхні обичайки. UA 91227 U (54) ЮБОЧНА ОПОРА КОЛОННОГО АПАРАТА UA 91227 U UA 91227 U 5 10 15 20 25 30 35 40 Корисна модель належить до колонних масообмінних апаратів і може бути використана в ректифікаційних, абсорбційних або екстракційних колонах. Одними з найбільш поширених апаратів для проведення тепломасообмінних процесів є колонні апарати, нижня частина вертикальних корпусів яких прикріплена до юбочної опори [Лащинский А.А. Конструирование сварных химических аппаратов: Справочник. - Л.: Машиностроение, 1981. -С. 284-290]. Найближчою до пропонованого технічного рішення є юбочна опора колонного апарата, що містить вертикально розташовану циліндричну або конічну обичайку з лазом для обслуговування, а також кільцевий опорний вузол з отворами під фундаментні болти, розташовані з боку зовнішньої поверхні обичайки [Лащинский А.А. Конструирование сварных химических аппаратов: Справочник. - Л.: Машиностроение, 1981. - С. 284-285, рис. 14.3]. Недоліком зазначеної конструкції юбочної опори є значний зовнішній діаметр її опорного вузла, що в ряді випадків можуть спричинити певні незручності під час монтажу колони на фундаменті. В основу корисної моделі поставлено задачу вдосконалення юбочної опори колонного апарата, у якому нове конструктивне виконання її опорного вузла забезпечує зменшення його зовнішнього діаметра, а отже і габаритів опори в плані. Поставлена задача вирішується тим, що в юбочній опорі колонного апарата, що містить вертикально розташовану циліндричну або конічну обичайку з лазом для обслуговування, а також кільцевий опорний вузол з отворами під фундаментні болти, згідно з пропонованою корисною моделлю новим є те, що отвори під фундаментні болти розташовані з боку внутрішньої поверхні обичайки. У найприйнятнішому прикладі виконання опори в обичайці виконані вікна в місцях розташування в кільцевому опорному вузлі отворів під фундаментні болти. Виконання юбочної опори із зазначеними ознаками забезпечує можливість зменшення зовнішнього діаметра її опорного вузла (за умови й відповідного зменшення її внутрішнього діаметра), що сприяє зменшенню габаритів як опорного вузла, так і опори в цілому (у плані). Виконання в обичайці вікон (у місцях розташування в кільцевому опорному вузлі отворів під фундаментні болти) полегшує проведення монтажу й демонтажу фундаментних болтів (не тільки зсередини, а й ззовні обичайки). Суть корисної моделі пояснюється кресленням, на якому зображено поздовжній розріз юбочної опори з циліндричною обичайкою. Юбочна опора колонного апарата містить вертикально розташовану циліндричну обичайку 1 (обичайку 1 також може бути виконано конічною) з лазом для обслуговування 2, а також кільцевий опорний вузол 3 з отворами 4 під фундаментні болти (не показано), при цьому зазначені отвори 4 розташовані з боку внутрішньої поверхні 5 обичайки 1 (див. креслення). В обичайці 1 можуть бути виконані вікна 6 у місцях розташування в кільцевому опорному вузлі 3 отворів 4 під фундаментні болти. Юбочна опора колонного апарата працює в такий спосіб. Під час монтажу колонного апарата на фундаменті в отвори 4 заводять фундаментні болти, на вільні кінці яких накручують гайки, які закручують або зсередини обичайки 1 (для цього монтажник користується лазом для обслуговування 2) або ззовні обичайки 1 (для цього монтажник користується вікнами 6), Демонтаж колонного апарата з фундаменту здійснюють у зворотному порядку. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 1. Юбочна опора колонного апарата, що містить вертикально розташовану циліндричну або конічну обичайку з лазом для обслуговування, а також кільцевий опорний вузол з отворами під фундаментні болти, яка відрізняється тим, що отвори під фундаментні болти розташовані з боку внутрішньої поверхні обичайки. 2. Опора за п. 1, яка відрізняється тим, що в обичайці виконані вікна в місцях розташування в кільцевому опорному вузлі отворів під фундаментні болти. 1 UA 91227 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
