Сировинний технологічний модуль

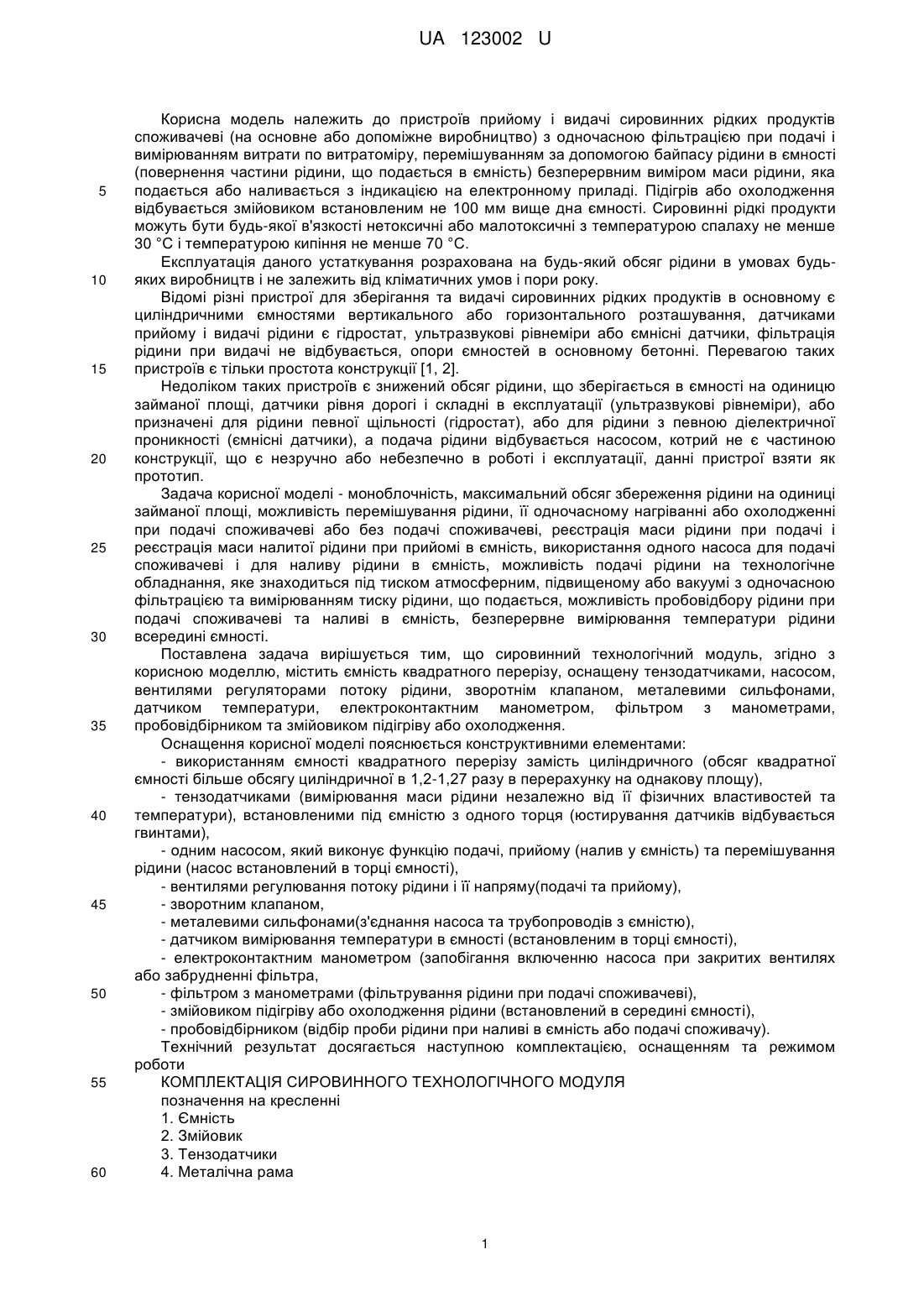

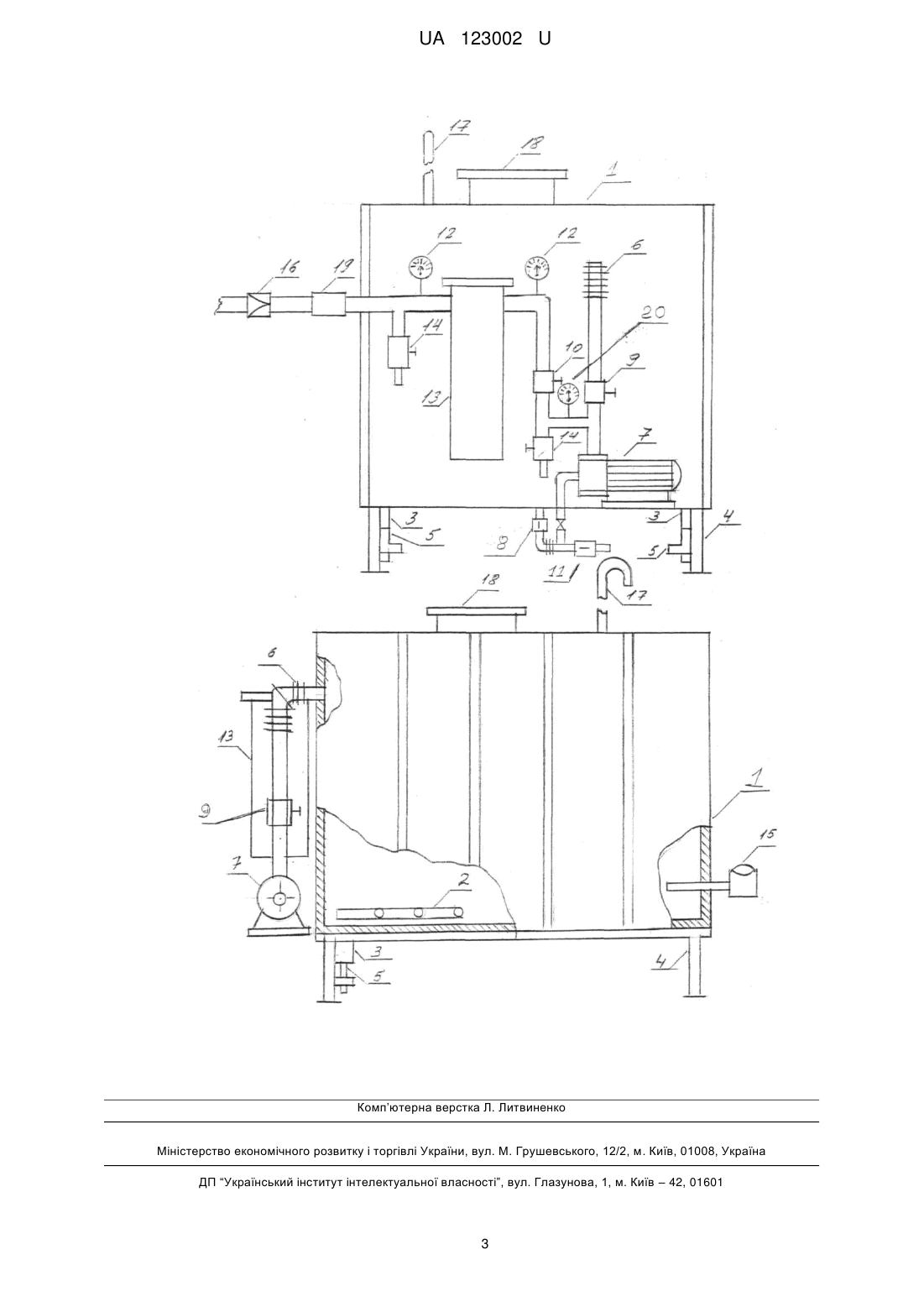

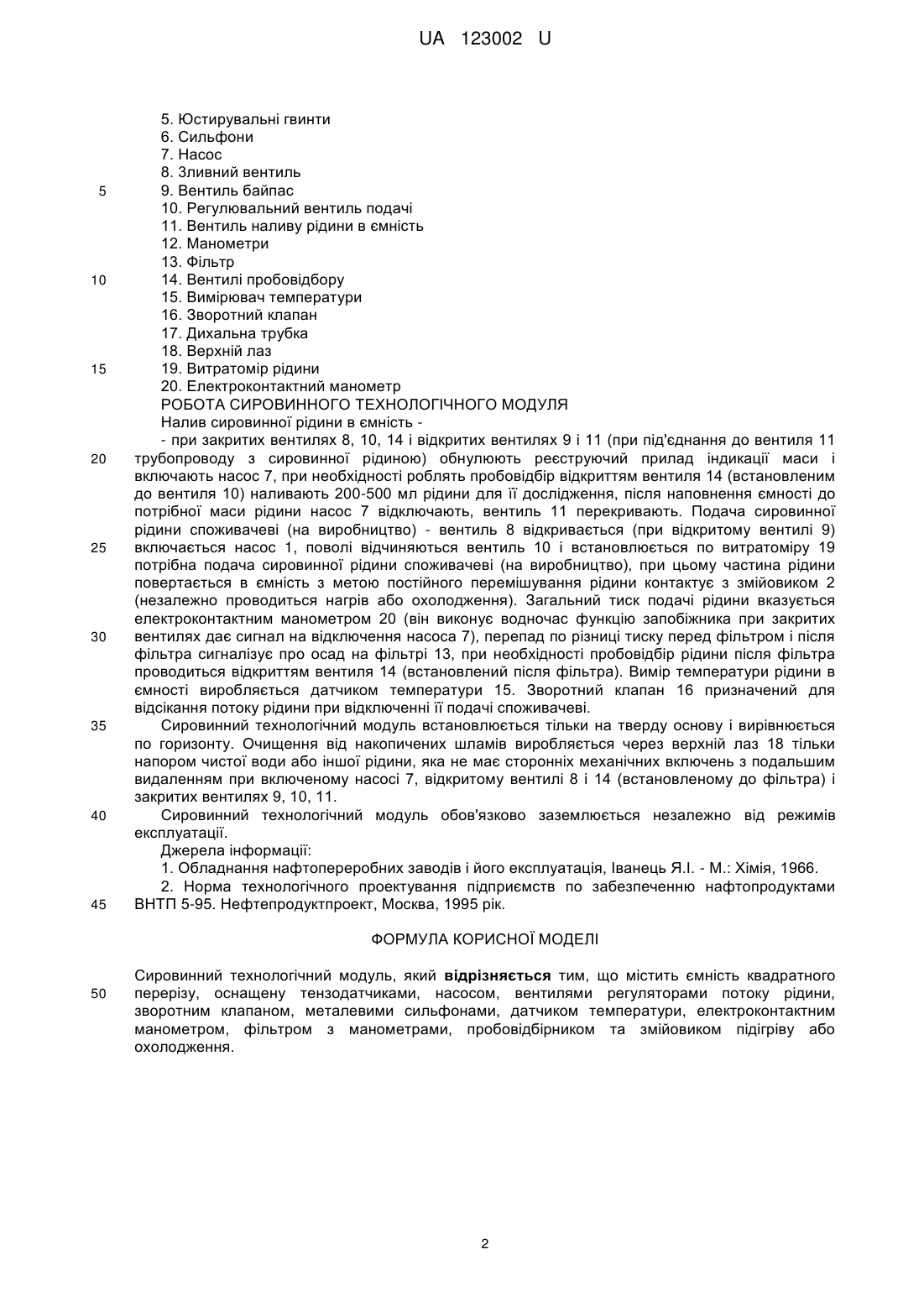

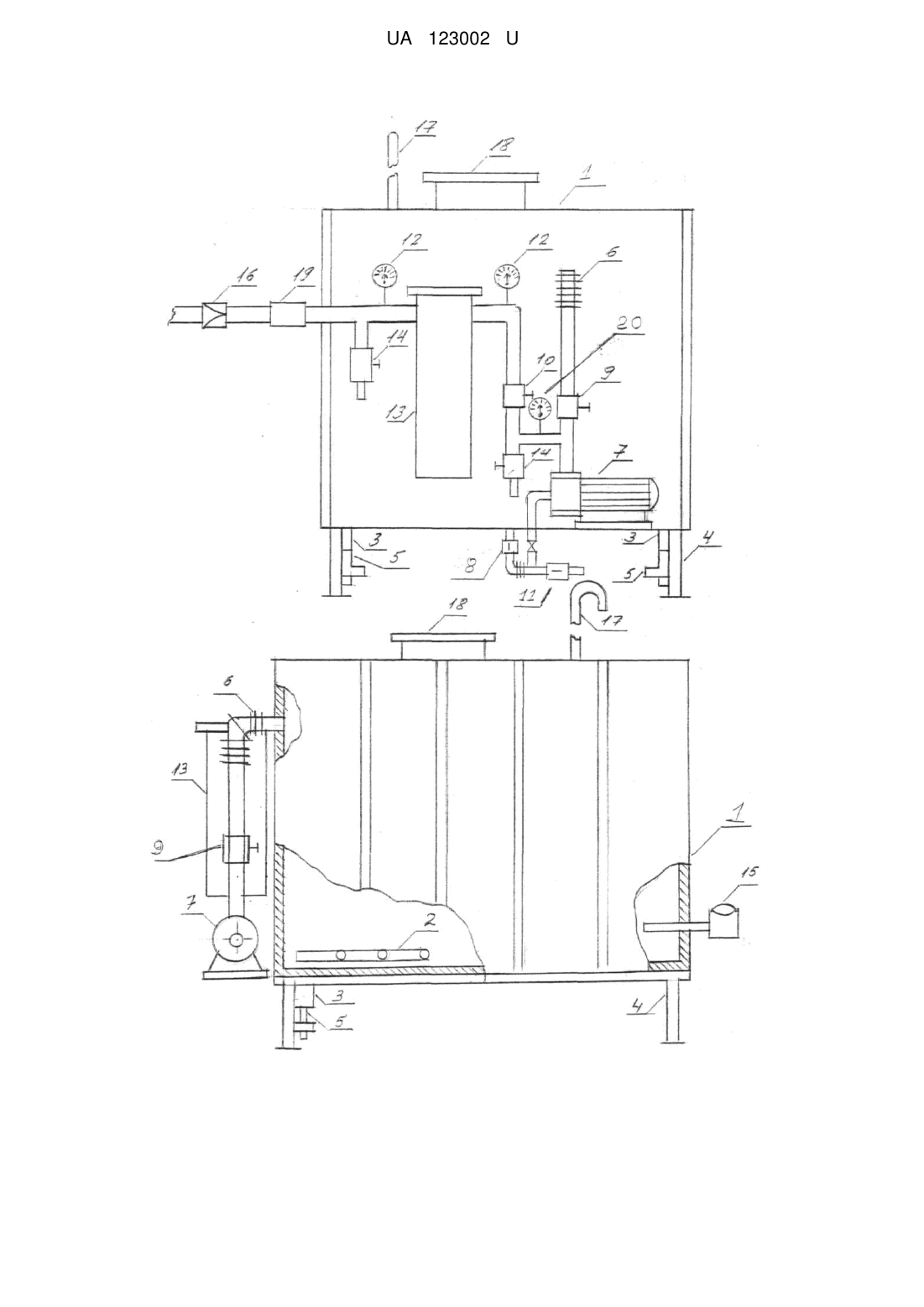

Реферат: Сировинний технологічний модуль містить ємність квадратного перерізу, оснащену тензодатчиками, насосом, вентилями регуляторами потоку рідини, зворотним клапаном, металевими сильфонами, датчиком температури, електроконтактним манометром, фільтром з манометрами, пробовідбірником та змійовиком підігріву або охолодження. UA 123002 U (54) СИРОВИННИЙ ТЕХНОЛОГІЧНИЙ МОДУЛЬ UA 123002 U UA 123002 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв прийому і видачі сировинних рідких продуктів споживачеві (на основне або допоміжне виробництво) з одночасною фільтрацією при подачі і вимірюванням витрати по витратоміру, перемішуванням за допомогою байпасу рідини в ємності (повернення частини рідини, що подається в ємність) безперервним виміром маси рідини, яка подається або наливається з індикацією на електронному приладі. Підігрів або охолодження відбувається змійовиком встановленим не 100 мм вище дна ємності. Сировинні рідкі продукти можуть бути будь-якої в'язкості нетоксичні або малотоксичні з температурою спалаху не менше 30 °C і температурою кипіння не менше 70 °C. Експлуатація даного устаткування розрахована на будь-який обсяг рідини в умовах будьяких виробництв і не залежить від кліматичних умов і пори року. Відомі різні пристрої для зберігання та видачі сировинних рідких продуктів в основному є циліндричними ємностями вертикального або горизонтального розташування, датчиками прийому і видачі рідини є гідростат, ультразвукові рівнеміри або ємнісні датчики, фільтрація рідини при видачі не відбувається, опори ємностей в основному бетонні. Перевагою таких пристроїв є тільки простота конструкції [1, 2]. Недоліком таких пристроїв є знижений обсяг рідини, що зберігається в ємності на одиницю займаної площі, датчики рівня дорогі і складні в експлуатації (ультразвукові рівнеміри), або призначені для рідини певної щільності (гідростат), або для рідини з певною діелектричної проникності (ємнісні датчики), а подача рідини відбувається насосом, котрий не є частиною конструкції, що є незручно або небезпечно в роботі і експлуатації, данні пристрої взяти як прототип. Задача корисної моделі - моноблочність, максимальний обсяг збереження рідини на одиниці займаної площі, можливість перемішування рідини, її одночасному нагріванні або охолодженні при подачі споживачеві або без подачі споживачеві, реєстрація маси рідини при подачі і реєстрація маси налитої рідини при прийомі в ємність, використання одного насоса для подачі споживачеві і для наливу рідини в ємність, можливість подачі рідини на технологічне обладнання, яке знаходиться під тиском атмосферним, підвищеному або вакуумі з одночасною фільтрацією та вимірюванням тиску рідини, що подається, можливість пробовідбору рідини при подачі споживачеві та наливі в ємність, безперервне вимірювання температури рідини всередині ємності. Поставлена задача вирішується тим, що сировинний технологічний модуль, згідно з корисною моделлю, містить ємність квадратного перерізу, оснащену тензодатчиками, насосом, вентилями регуляторами потоку рідини, зворотнім клапаном, металевими сильфонами, датчиком температури, електроконтактним манометром, фільтром з манометрами, пробовідбірником та змійовиком підігріву або охолодження. Оснащення корисної моделі пояснюється конструктивними елементами: - використанням ємності квадратного перерізу замість циліндричного (обсяг квадратної ємності більше обсягу циліндричної в 1,2-1,27 разу в перерахунку на однакову площу), - тензодатчиками (вимірювання маси рідини незалежно від її фізичних властивостей та температури), встановленими під ємністю з одного торця (юстирування датчиків відбувається гвинтами), - одним насосом, який виконує функцію подачі, прийому (налив у ємність) та перемішування рідини (насос встановлений в торці ємності), - вентилями регулювання потоку рідини і її напряму(подачі та прийому), - зворотним клапаном, - металевими сильфонами(з'єднання насоса та трубопроводів з ємністю), - датчиком вимірювання температури в ємності (встановленим в торці ємності), - електроконтактним манометром (запобігання включенню насоса при закритих вентилях або забрудненні фільтра, - фільтром з манометрами (фільтрування рідини при подачі споживачеві), - змійовиком підігріву або охолодження рідини (встановлений в середині ємності), - пробовідбірником (відбір проби рідини при наливі в ємність або подачі споживачу). Технічний результат досягається наступною комплектацією, оснащенням та режимом роботи КОМПЛЕКТАЦІЯ СИРОВИННОГО ТЕХНОЛОГІЧНОГО МОДУЛЯ позначення на кресленні 1. Ємність 2. Змійовик 3. Тензодатчики 4. Металічна рама 1 UA 123002 U 5 10 15 20 25 30 35 40 45 5. Юстирувальні гвинти 6. Сильфони 7. Насос 8. 3ливний вентиль 9. Вентиль байпас 10. Регулювальний вентиль подачі 11. Вентиль наливу рідини в ємність 12. Манометри 13. Фільтр 14. Вентилі пробовідбору 15. Вимірювач температури 16. Зворотний клапан 17. Дихальна трубка 18. Верхній лаз 19. Витратомір рідини 20. Електроконтактний манометр РОБОТА СИРОВИННОГО ТЕХНОЛОГІЧНОГО МОДУЛЯ Налив сировинної рідини в ємність - при закритих вентилях 8, 10, 14 і відкритих вентилях 9 і 11 (при під'єднання до вентиля 11 трубопроводу з сировинної рідиною) обнулюють реєструючий прилад індикації маси і включають насос 7, при необхідності роблять пробовідбір відкриттям вентиля 14 (встановленим до вентиля 10) наливають 200-500 мл рідини для її дослідження, після наповнення ємності до потрібної маси рідини насос 7 відключають, вентиль 11 перекривають. Подача сировинної рідини споживачеві (на виробництво) - вентиль 8 відкривається (при відкритому вентилі 9) включається насос 1, поволі відчиняються вентиль 10 і встановлюється по витратоміру 19 потрібна подача сировинної рідини споживачеві (на виробництво), при цьому частина рідини повертається в ємність з метою постійного перемішування рідини контактує з змійовиком 2 (незалежно проводиться нагрів або охолодження). Загальний тиск подачі рідини вказується електроконтактним манометром 20 (він виконує водночас функцію запобіжника при закритих вентилях дає сигнал на відключення насоса 7), перепад по різниці тиску перед фільтром і після фільтра сигналізує про осад на фільтрі 13, при необхідності пробовідбір рідини після фільтра проводиться відкриттям вентиля 14 (встановлений після фільтра). Вимір температури рідини в ємності виробляється датчиком температури 15. Зворотний клапан 16 призначений для відсікання потоку рідини при відключенні її подачі споживачеві. Сировинний технологічний модуль встановлюється тільки на тверду основу і вирівнюється по горизонту. Очищення від накопичених шламів виробляється через верхній лаз 18 тільки напором чистої води або іншої рідини, яка не має сторонніх механічних включень з подальшим видаленням при включеному насосі 7, відкритому вентилі 8 і 14 (встановленому до фільтра) і закритих вентилях 9, 10, 11. Сировинний технологічний модуль обов'язково заземлюється незалежно від режимів експлуатації. Джерела інформації: 1. Обладнання нафтопереробних заводів і його експлуатація, Іванець Я.І. - М.: Хімія, 1966. 2. Норма технологічного проектування підприємств по забезпеченню нафтопродуктами ВНТП 5-95. Нефтепродуктпроект, Москва, 1995 рік. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Сировинний технологічний модуль, який відрізняється тим, що містить ємність квадратного перерізу, оснащену тензодатчиками, насосом, вентилями регуляторами потоку рідини, зворотним клапаном, металевими сильфонами, датчиком температури, електроконтактним манометром, фільтром з манометрами, пробовідбірником та змійовиком підігріву або охолодження. 2 UA 123002 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
