Горизонтальний конденсатор

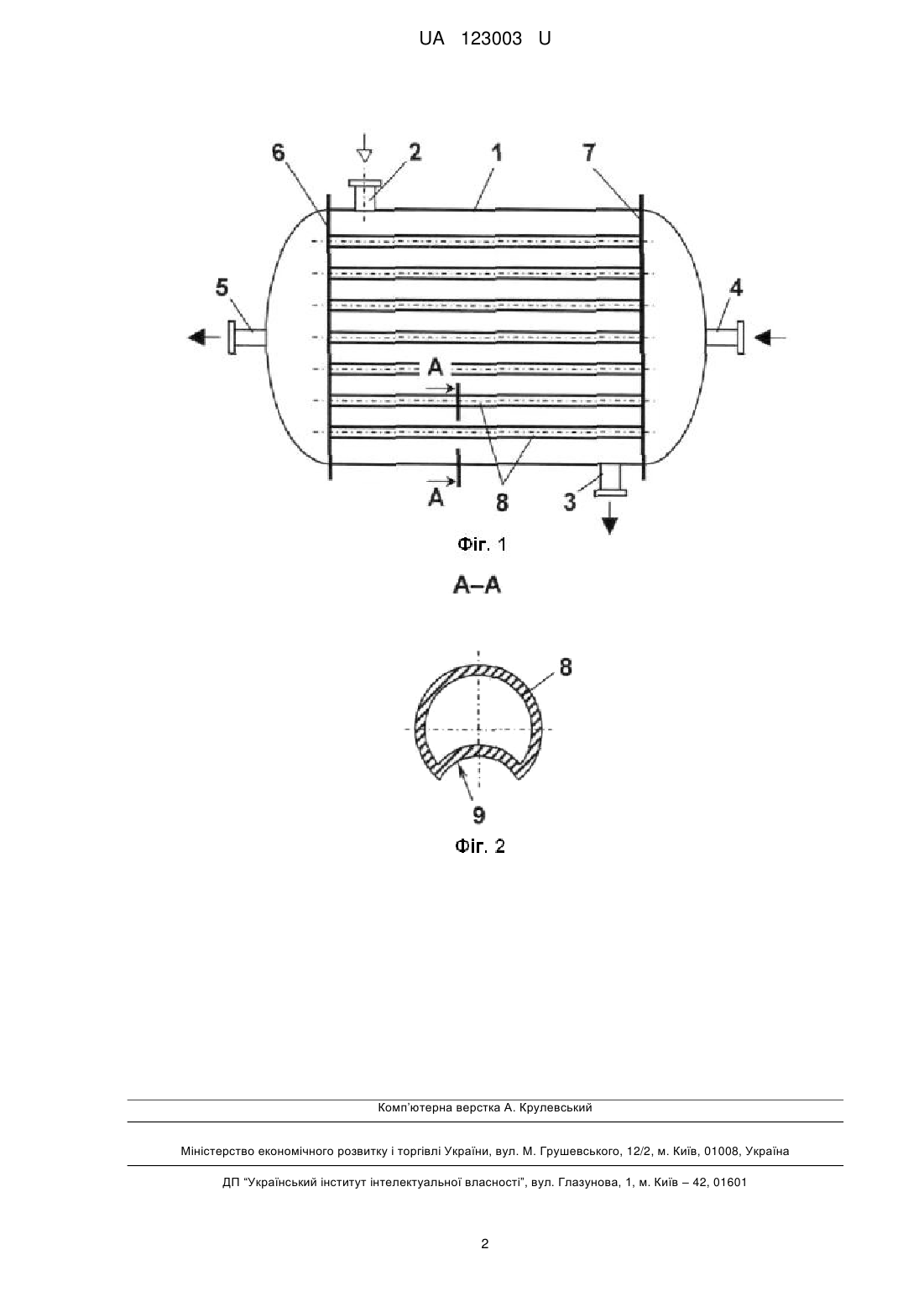

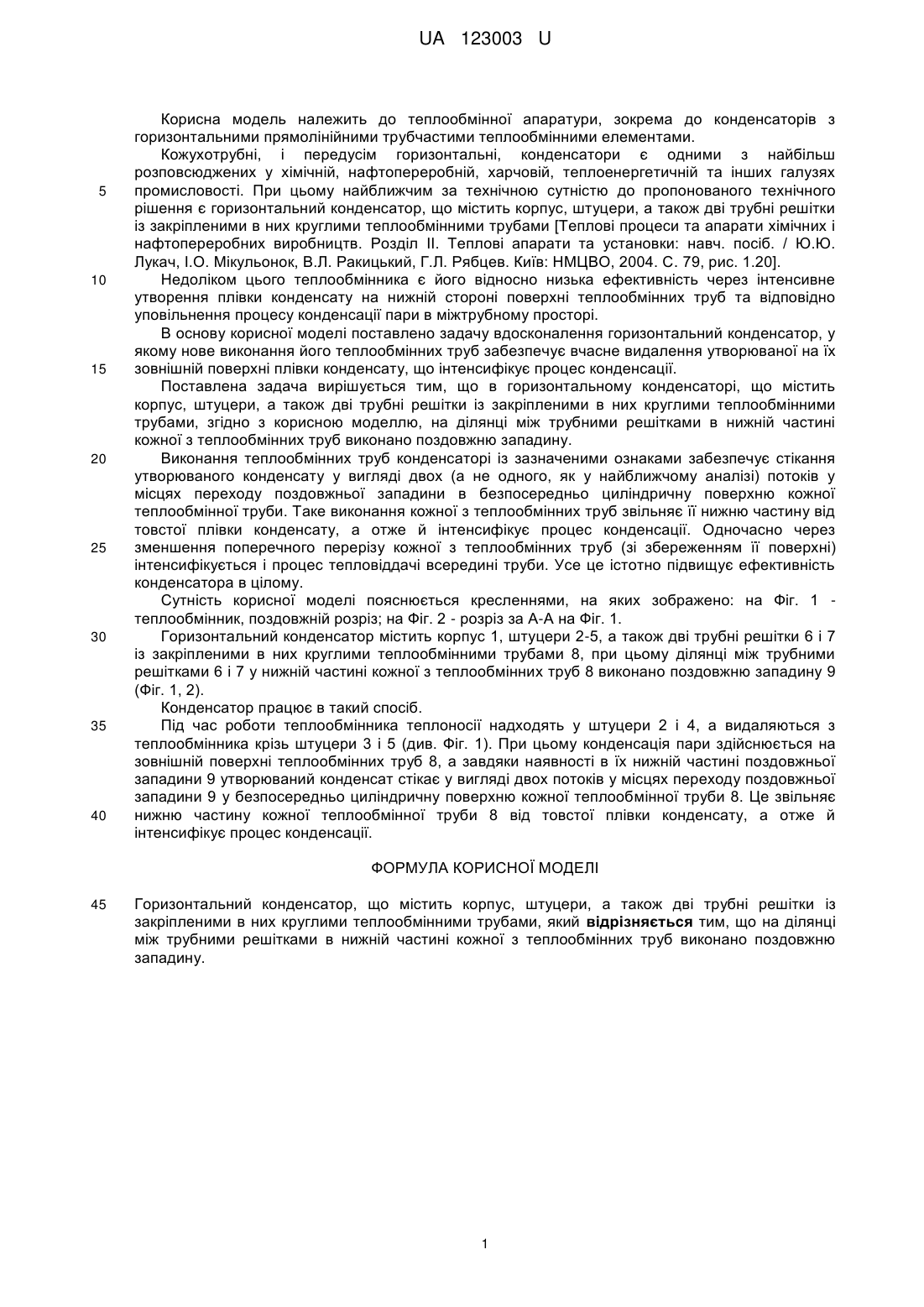

Реферат: Горизонтальний конденсатор містить корпус, штуцери, а також дві трубні решітки із закріпленими в них круглими теплообмінними трубами. На ділянці між трубними решітками в нижній частині кожної з теплообмінних труб виконано поздовжню западину. UA 123003 U (12) UA 123003 U UA 123003 U 5 10 15 20 25 30 35 40 Корисна модель належить до теплообмінної апаратури, зокрема до конденсаторів з горизонтальними прямолінійними трубчастими теплообмінними елементами. Кожухотрубні, і передусім горизонтальні, конденсатори є одними з найбільш розповсюджених у хімічній, нафтопереробній, харчовій, теплоенергетичній та інших галузях промисловості. При цьому найближчим за технічною сутністю до пропонованого технічного рішення є горизонтальний конденсатор, що містить корпус, штуцери, а також дві трубні решітки із закріпленими в них круглими теплообмінними трубами [Теплові процеси та апарати хімічних і нафтопереробних виробництв. Розділ II. Теплові апарати та установки: навч. посіб. / Ю.Ю. Лукач, І.О. Мікульонок, В.Л. Ракицький, Г.Л. Рябцев. Київ: НМЦВО, 2004. С. 79, рис. 1.20]. Недоліком цього теплообмінника є його відносно низька ефективність через інтенсивне утворення плівки конденсату на нижній стороні поверхні теплообмінних труб та відповідно уповільнення процесу конденсації пари в міжтрубному просторі. В основу корисної моделі поставлено задачу вдосконалення горизонтальний конденсатор, у якому нове виконання його теплообмінних труб забезпечує вчасне видалення утворюваної на їх зовнішній поверхні плівки конденсату, що інтенсифікує процес конденсації. Поставлена задача вирішується тим, що в горизонтальному конденсаторі, що містить корпус, штуцери, а також дві трубні решітки із закріпленими в них круглими теплообмінними трубами, згідно з корисною моделлю, на ділянці між трубними решітками в нижній частині кожної з теплообмінних труб виконано поздовжню западину. Виконання теплообмінних труб конденсаторі із зазначеними ознаками забезпечує стікання утворюваного конденсату у вигляді двох (а не одного, як у найближчому аналізі) потоків у місцях переходу поздовжньої западини в безпосередньо циліндричну поверхню кожної теплообмінної труби. Таке виконання кожної з теплообмінних труб звільняє її нижню частину від товстої плівки конденсату, а отже й інтенсифікує процес конденсації. Одночасно через зменшення поперечного перерізу кожної з теплообмінних труб (зі збереженням її поверхні) інтенсифікується і процес тепловіддачі всередині труби. Усе це істотно підвищує ефективність конденсатора в цілому. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 теплообмінник, поздовжній розріз; на Фіг. 2 - розріз за А-А на Фіг. 1. Горизонтальний конденсатор містить корпус 1, штуцери 2-5, а також дві трубні решітки 6 і 7 із закріпленими в них круглими теплообмінними трубами 8, при цьому ділянці між трубними решітками 6 і 7 у нижній частині кожної з теплообмінних труб 8 виконано поздовжню западину 9 (Фіг. 1, 2). Конденсатор працює в такий спосіб. Під час роботи теплообмінника теплоносії надходять у штуцери 2 і 4, а видаляються з теплообмінника крізь штуцери 3 і 5 (див. Фіг. 1). При цьому конденсація пари здійснюється на зовнішній поверхні теплообмінних труб 8, а завдяки наявності в їх нижній частині поздовжньої западини 9 утворюваний конденсат стікає у вигляді двох потоків у місцях переходу поздовжньої западини 9 у безпосередньо циліндричну поверхню кожної теплообмінної труби 8. Це звільняє нижню частину кожної теплообмінної труби 8 від товстої плівки конденсату, а отже й інтенсифікує процес конденсації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Горизонтальний конденсатор, що містить корпус, штуцери, а також дві трубні решітки із закріпленими в них круглими теплообмінними трубами, який відрізняється тим, що на ділянці між трубними решітками в нижній частині кожної з теплообмінних труб виконано поздовжню западину. 1 UA 123003 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
