Фреза для обработки сотових наповнювачів

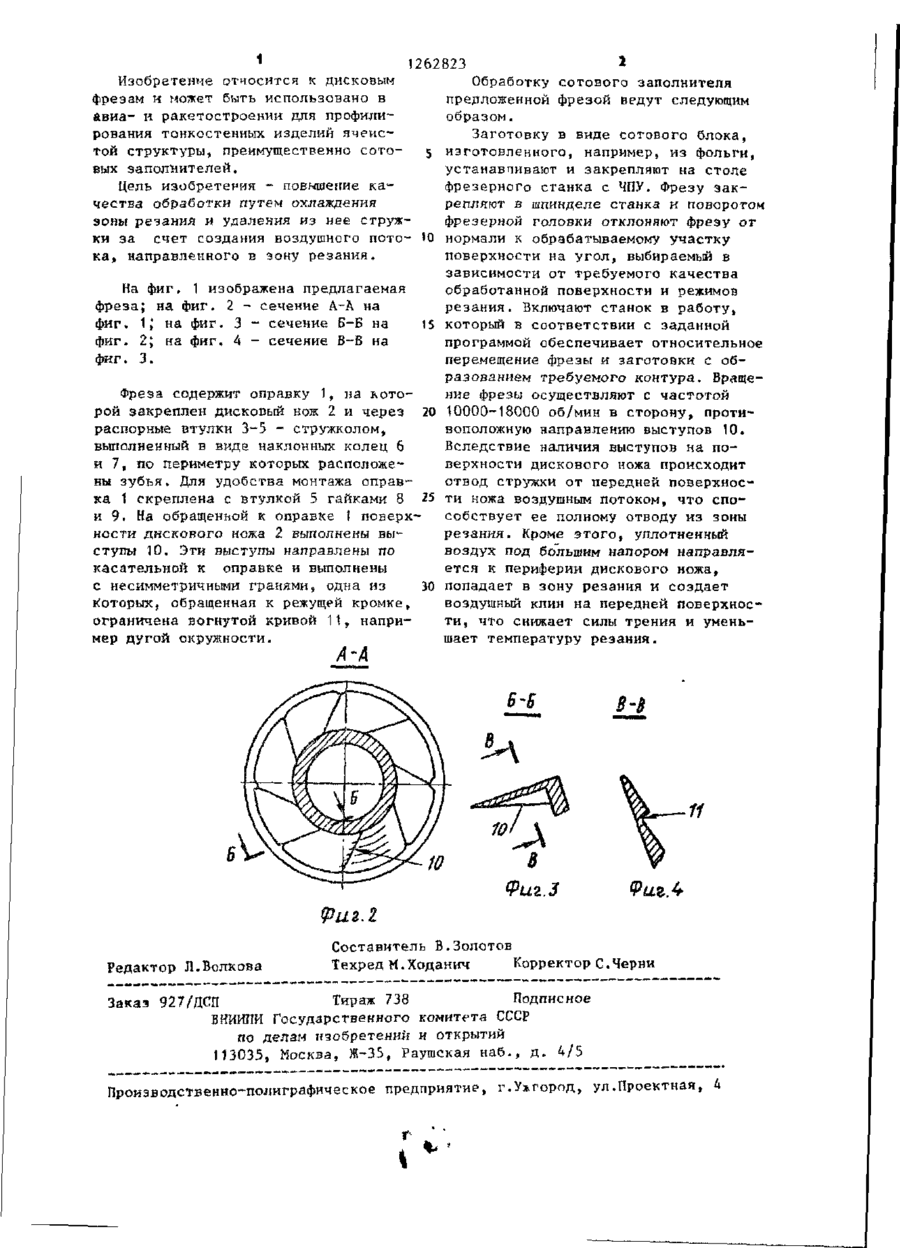

ФРЕЗА ДЛЯ ОБРАБОТКИ СОТОВЫХ ЗАПОЛНИТЕЛЕЙ, содержащая оправку, дисковый нож и стружколом, о т л и ч а ю щ а я с я тем, что, с целью повышения качества обработки путем охлаждения зоны резания и удаления стружки, дисковый нож выполнен с выступами с несимметричными гранями, расположенными на поверхности ножа, обращенной к оправке, и направленными по касательной к ней, при этом грань выступа, обращенная к режущей кромке дискового ножа, ограничена вогнутой кривой. L ГО ее Фиг.1 1 1262823 * Изобретение относится к дисковым Обработку сотового заполнителя фрезам и поткет быть использовано в предложенной фрезой ведут следующим авиа- и ракетостроении для профилиобразом. рования тонкостенных изделий ячеисЗаготовку в виде сотового блока, той структуры, преимущественно сото5 изготовленного, например, из фольги, бых заполнителей. устанавпивают и закрепляют на столе Цель изобретения - повьсшекие кафрезерного станка с ЧПУ. Фрезу закчества обработки путем охлаждения репляют в шпинделе станка и поворотом зоны резания и удаления из нее стружфрезерной головки отклоняют фрезу от ки за счет создания воздушного пото- 10 нормали к обрабатываемому участку ка, направленного в зону резания. поверхности на угол, выбираемый в зависимости от требуемого качества На фиг. 1 изображена предлагаемая обработанной поверхности и режимов фреза; на фиг. 2 - сечение А-А на резания. Включают станок в работу, фиг. 1; на фиг. 3 - сечение Б-Б на 15 который в соответствии с заданной фиг. 2; на фиг. 4 - сечение В-В на программой обеспечивает относительное фиг. 3. перемещение фрезы и заготовки с образованием требуемого контура. ВращеФреза содержит оправку 1, на котоние фрезы осуществляют с частотой рой закреплен дисковый нож 2 и через 20 10000-18000 об/мин в сторону, протираспорные втулки 3-5 - стружколом, воположную направлению выступов 10. выполненный в виде наклонных колец 6 Вследствие наличия выступов на пои 7, по периметру которых расположеверхности дискового ножа происходит ны зубья. Для удобства монтажа оправотвод стружки от передней поверхноска 1 скреплена с втулкой 5 гайками 8 25 ти ножа воздушным потоком, что спои 9. На обращенной к оправке t поверхсобствует ее полному отводу из зоны ности дискового ножа 2 выполнены вырезания. Кроме этого, уплотненный ступы 10. Эти выступы направлены по воздух под большим напором направлякасательной к оправке и выполнены ется к периферии дискового ножа, с несимметричными гранями, одна из 30 попадает в зону резания и создает Которых, обращенная к режущей кромке, воздушный клин на передней поверхносограничена вогнутой кривой 11, наприти, что снижает силы трения и уменьмер дугой окружности. шает температуру резания. В-В ФигА Редактор Л.Волкова Составитель В.Золотов Техред М.Ходаннч Корректор С.Черни Заказ 927/ДСП Тираж 738 Подписное ВНИИЇЇИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, А
