Високовольтний підвісний ізолятор
Номер патенту: 13352
Опубліковано: 28.02.1997
Автори: Ганпанцурова Світлана Юрьївна, Кім Ен Дар, Злаказов Олександр Борисович, Аксьонов Вячеслав Олексійович, Тарасова Наталія Федорівна
Формула / Реферат
(57) Высоковольтный подвесной изолятор, состоящий из изоляционной детали с головкой и безреберной тарелкой, выполненной с утолщением от головки до периферии, металлических электродов, шапки и стержня, соединенных между собой связующим материалом, отличающийся тем, что утолщение на безреберной тарелке выполнено шириной 65-110 мм.
Текст

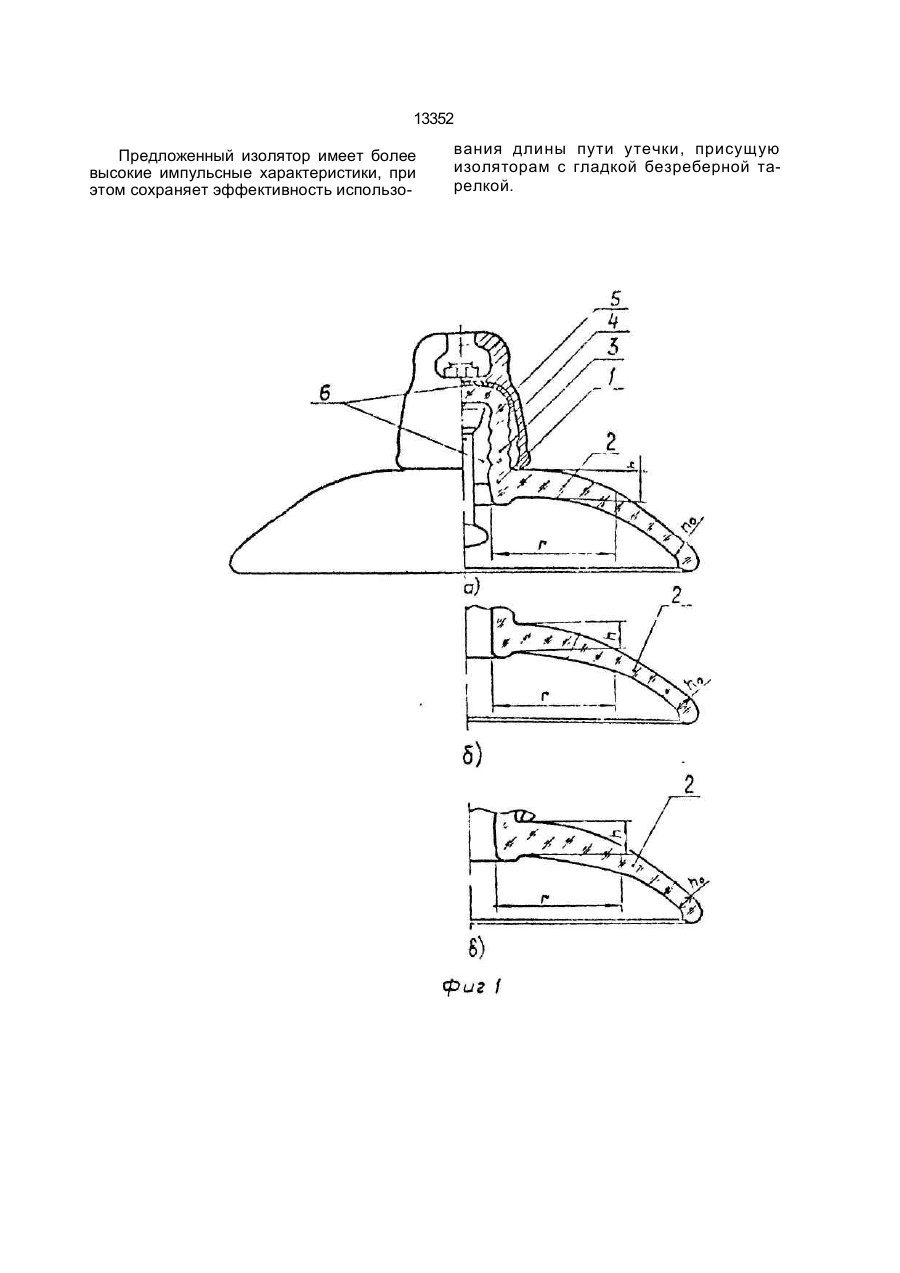

Высоковольтный подвесной изолятор, состоящий из изоляционной детали с головкой и безреберной тарелкой, выполненной с утолщением от головки до периферии, металлических электродов, шапки и стержня, соединенных между собой связующим материалом, о т л и ч а ю щ и й с я тем, что утолщение на безреберной тарелке выполнено шириной 65-110 мм. С > Изобретение относится к электротехнике, а именно к высоковольтным подвесным изоляторам. Цель изобретения - повышение импульсных характеристик изоляторов. На фиг.1а-в - общий вид предлагаемого изобретения (варианты его исполнения); на фиг.2 - график зависимости импульсных разрядных напряжений модели изолятора от ширины утолщенного участка: 7 - отрицательной полярности; 8 - положительной полярности. Изолятор состоит из изоляционной детали 1 с безреберной тарелкой 2 и головкой 3, металлических электродов - шапки 4 и стержня 5, соединенных между собой связующим материалом 6. Тарелка 2 выполнена с утолщением на участке от головки 3 к периферии шириной 65-110 мм. Сборку изолятора осуществляют следующим образом. Сначала в шапку 4 со связующим материалом 6 вводят головку 3 изоляционной детали 1, затем во внутреннюю полость го ловки 3 изоляционной детали 1 со связующим материалом 6 помещают стержень 5. Исследования показали, что импульсные разрядные напряжения увеличиваются по мере утолщения диэлектрика по следующей зависимости: U(hoX0,36 По где ho, h - толщины диэлектрика; U(h0), U(h) - соответствующие импульсные разрядные напряжения. Зависимость на фиг.2 показывает, что ло мере увеличения ширины до г 110 мм напряжение практически не увеличивается, откуда вытекает, что ширина утолщенной части должна составлять 65-110 мм. Технические преимущества предлагаемого изобретения в сравнении с прототипом. сл ю о 13352 Предложенный изолятор имеет более высокие импульсные характеристики, при этом сохраняет эффективность использо вания длины пути утечки, присущую изоляторам с гладкой безреберной тарелкой. 13352 і г— —.....................— >
ДивитисяДодаткова інформація
Назва патенту англійськоюHigh-voltage suspended insulator
Автори англійськоюKim En Dar, Aksionov Viacheslav Oleksiiovych, Zlakazov Oleksandr Borysovych, Hanpantsurova Svitlana Yuriivna
Назва патенту російськоюВысоковольтный подвесной изолятор
Автори російськоюКим Эн Дар, Аксенов Вячеслав Алексеевич, Злаказов Александр Борисович, Ганпанцурова Светлана Юрьевна
МПК / Мітки
МПК: H01B 17/02
Мітки: підвісний, ізолятор, високовольтний
