Сівалка

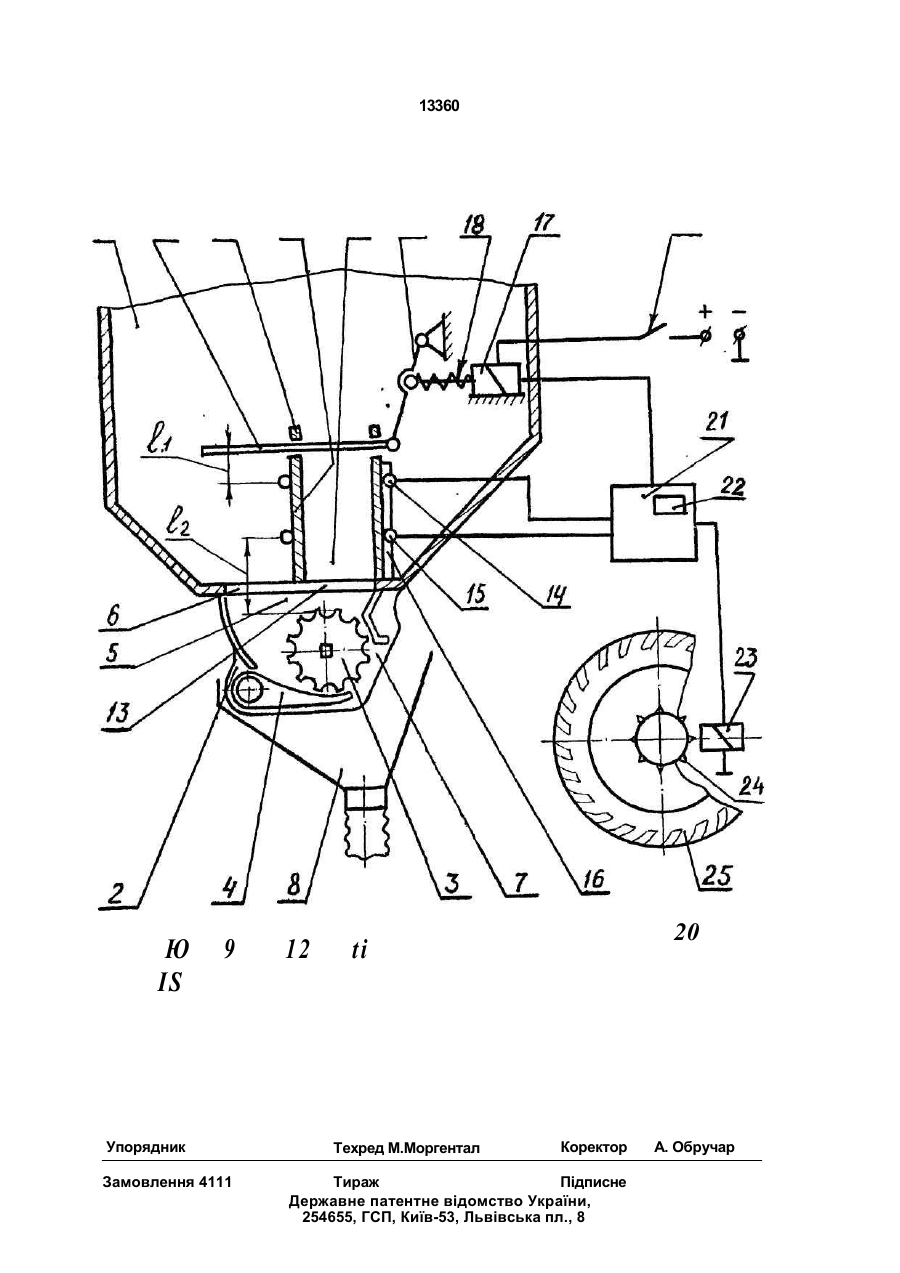

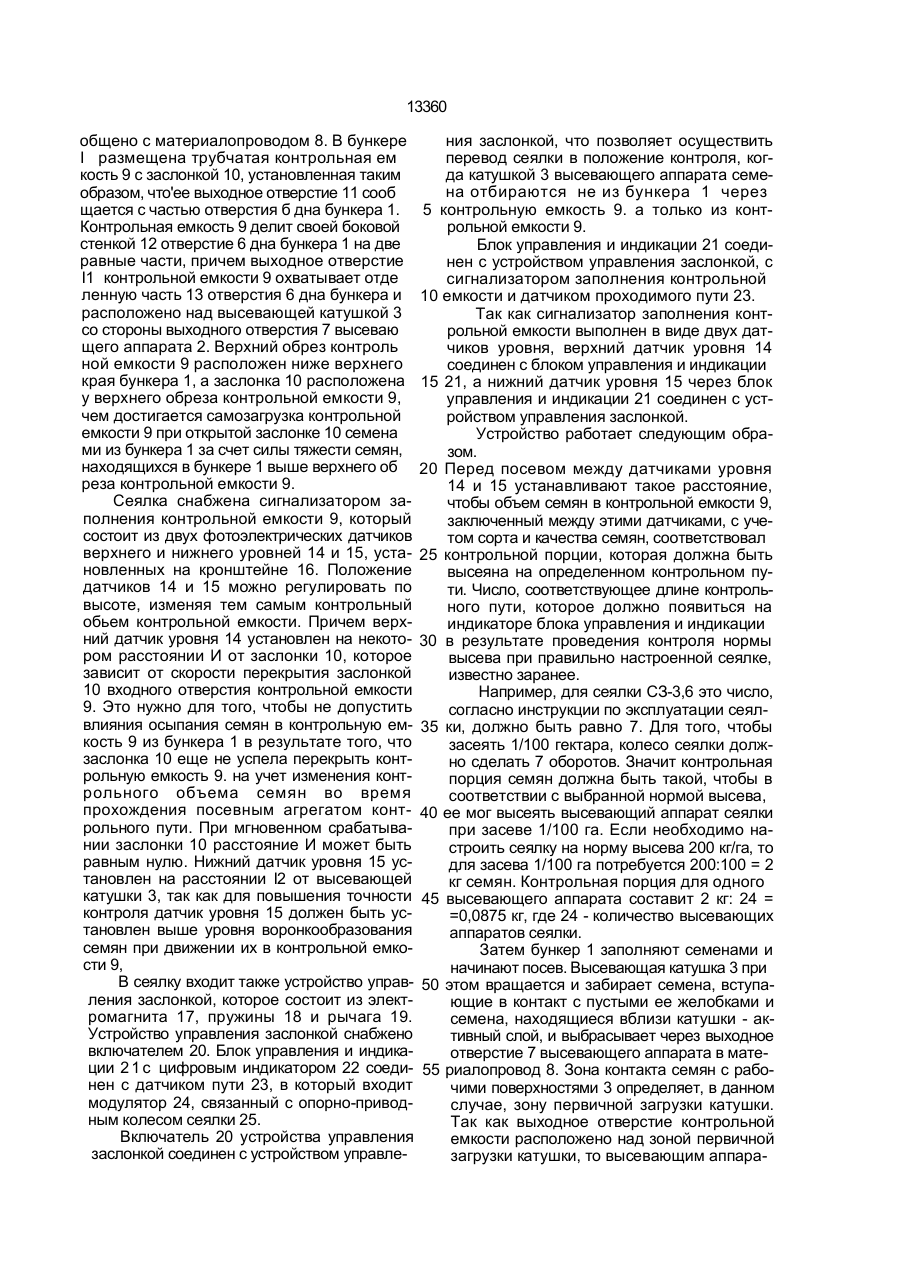

1. Сеялка, содержащая катушечный вы севающий аппарат нижнего высева с клапа ном, бункер, в дне которого выполнено отверстие, совмещенное с входным отвер стием высевающего аппарата, выходное от верстие которого сообщено с материалопроводом, контрольную емкость с выходным отверстием, размещенную в бун кере и заслонку, о т л и ч а ю щ а я с я тем, что контрольная емкость установлена так, что отверстие дна бункера разделено на две части, причем выходное отверстие конт рольной емкости расположено над высева ющей катушкой со стороны выходного отверстия высевающего аппарата, верхний обрез контрольной емкости расположен ниже верхнего края бункера, а заслонка расположена у верхнего обреза контрольной емкости, при этом сеялка снабжена сигнализатором заполнения контрольной емкости, устройством управления заслонкой, включателем устройства управления заслонкой, датчиком проходимого пути, блоком управления и индикации, причем включатель устройства управления заслонкой соединен с устройством управления заслонкой, а блок управления и индикации соединен с сигнализатором заполнения контрольной емкости, датчиком проходимого пути и устройством управления заслонкой. 2. Сеялка по п.1, о т л и ч а ю щ а я с я тем, что сигнализатор заполнения контрольной емкости выполнен в виде датчиков нижнего и верхнего уровня, установленных с возможностью регулировки расстояния между ними по высоте, причем верхний датчик соединен с блоком управления и индикации, а нижний - через блок управления и индикации соединен с устройством управления заслонкой. С > со со о * о о Изобретение относится к сельскохозяйственному машиностроению и предназначено для контроля настройки сеялок на заданную норму высева. Целью изобретения является повышение точности контроля нормы высева в полевых условиях и снижение трудоемкости проведения контроля. На чертеже изображена схема предлагаемого устройства. Сеялка содержит бункер 1, высевающий аппарат 2 нижнего высева, в котором имеются высевающая катушка 3 и клапан 4. Высевающий аппарат 2 имеет входное отверстие 5, совмещенное с отверстием дна бункера 6, через которое может поступать посевной материал из бункера и выходное отверстие 7 для выхода посевного материала после дозировки высевающим аппаратом. Выходное отверстие 7 высевающего аппарата со 13360 общено с материалопроводом 8. В бункере I размещена трубчатая контрольная ем кость 9 с заслонкой 10, установленная таким образом, что'ее выходное отверстие 11 сооб щается с частью отверстия б дна бункера 1. Контрольная емкость 9 делит своей боковой стенкой 12 отверстие 6 дна бункера 1 на две равные части, причем выходное отверстие I1 контрольной емкости 9 охватывает отде ленную часть 13 отверстия 6 дна бункера и расположено над высевающей катушкой 3 со стороны выходного отверстия 7 высеваю щего аппарата 2. Верхний обрез контроль ной емкости 9 расположен ниже верхнего края бункера 1, а заслонка 10 расположена у верхнего обреза контрольной емкости 9, чем достигается самозагрузка контрольной емкости 9 при открытой заслонке 10 семена ми из бункера 1 за счет силы тяжести семян, находящихся в бункере 1 выше верхнего об реза контрольной емкости 9. Сеялка снабжена сигнализатором заполнения контрольной емкости 9, который состоит из двух фотоэлектрических датчиков верхнего и нижнего уровней 14 и 15, установленных на кронштейне 16. Положение датчиков 14 и 15 можно регулировать по высоте, изменяя тем самым контрольный обьем контрольной емкости. Причем верхний датчик уровня 14 установлен на некотором расстоянии И от заслонки 10, которое зависит от скорости перекрытия заслонкой 10 входного отверстия контрольной емкости 9. Это нужно для того, чтобы не допустить влияния осыпания семян в контрольную емкость 9 из бункера 1 в результате того, что заслонка 10 еще не успела перекрыть контрольную емкость 9. на учет изменения контрольного объема семян во время прохождения посевным агрегатом контрольного пути. При мгновенном срабатывании заслонки 10 расстояние И может быть равным нулю. Нижний датчик уровня 15 установлен на расстоянии І2 от высевающей катушки 3, так как для повышения точности контроля датчик уровня 15 должен быть установлен выше уровня воронкообразования семян при движении их в контрольной емкости 9, В сеялку входит также устройство управления заслонкой, которое состоит из электромагнита 17, пружины 18 и рычага 19. Устройство управления заслонкой снабжено включателем 20. Блок управления и индикации 21 с цифровым индикатором 22 соединен с датчиком пути 23, в который входит модулятор 24, связанный с опорно-приводным колесом сеялки 25. Включатель 20 устройства управления заслонкой соединен с устройством управле ния заслонкой, что позволяет осуществить перевод сеялки в положение контроля, когда катушкой 3 высевающего аппарата семена отбираются не из бункера 1 через 5 контрольную емкость 9. а только из контрольной емкости 9. Блок управления и индикации 21 соединен с устройством управления заслонкой, с сигнализатором заполнения контрольной 10 емкости и датчиком проходимого пути 23. Так как сигнализатор заполнения контрольной емкости выполнен в виде двух датчиков уровня, верхний датчик уровня 14 соединен с блоком управления и индикации 15 21, а нижний датчик уровня 15 через блок управления и индикации 21 соединен с устройством управления заслонкой. Устройство работает следующим образом. 20 Перед посевом между датчиками уровня 14 и 15 устанавливают такое расстояние, чтобы объем семян в контрольной емкости 9, заключенный между этими датчиками, с учетом сорта и качества семян, соответствовал 25 контрольной порции, которая должна быть высеяна на определенном контрольном пути. Число, соответствующее длине контрольного пути, которое должно появиться на индикаторе блока управления и индикации 30 в результате проведения контроля нормы высева при правильно настроенной сеялке, известно заранее. Например, для сеялки СЗ-3,6 это число, согласно инструкции по эксплуатации сеял35 ки, должно быть равно 7. Для того, чтобы засеять 1/100 гектара, колесо сеялки должно сделать 7 оборотов. Значит контрольная порция семян должна быть такой, чтобы в соответствии с выбранной нормой высева, 40 ее мог высеять высевающий аппарат сеялки при засеве 1/100 га. Если необходимо настроить сеялку на норму высева 200 кг/га, то для засева 1/100 га потребуется 200:100 = 2 кг семян. Контрольная порция для одного 45 высевающего аппарата составит 2 кг: 24 = =0,0875 кг, где 24 - количество высевающих аппаратов сеялки. Затем бункер 1 заполняют семенами и начинают посев. Высевающая катушка 3 при 50 этом вращается и забирает семена, вступающие в контакт с пустыми ее желобками и семена, находящиеся вблизи катушки - активный слой, и выбрасывает через выходное отверстие 7 высевающего аппарата в мате55 риалопровод 8. Зона контакта семян с рабочими поверхностями 3 определяет, в данном случае, зону первичной загрузки катушки. Так как выходное отверстие контрольной емкости расположено над зоной первичной загрузки катушки, то высевающим аппара 13360 том 2 будут высеваться семена, находящиеся в контрольной емкости 9. Для проведения контроля нормы высева включают устройство управления заслонкой включателем 21. Электромагнит 17 через рычаг 19 закрывает 5 заслонку 10, преодолевая при этом усилие пружины 18. Уровень семян в контрольной емкости 9 снижается и достигает верхнего датчика уровня 14. По сигналу этого датчика в блоке управления и индикации 21 начина- 10 ется подсчет импульсов, выдаваемых датчиком пути 23. Результаты подсчета выводятся на индикатор 22. При достижении уровнем семян в контрольной емкости 9 нижнего датчика уровня 15 в блоке управления и инди- 15 нации 21 по сигналу этого датчика прекращается счет импульсов, на индикатор 22 выводится информация о пройденном пути и одновременно вырабатывается сигнал для устройства управления заслонкой отпу- 20 стить якорь электромагнита 17. Пружина 18 возвращает заслонку в исходное состояние и семена вновь через контрольную емкость 9 поступают к катушке 3 высевающего аппарата 2 из бункера 1. Если число, полученное 25 на индикаторе, отличается от числа 7 в большую или меньшую сторону, то сеялка настроена на норму высева неправильно и следует выполнит корректировку нормы высева сеялки в большую или меньшую сторону соответственно. При снижении уровня семян в бункере 1 ниже верхнего обреза контрольной емкости 9, зона загрузки высевающей катушки 3 сместится в сторону части отверстия 6 дно бункера 1, свободную от контрольной емкости 9. Семена будут ггоступать в высевающий аппарат 2 из бункера 1, минуя контрольную емкость 9. Положительный эффект от применения заявляемого устройства достигается за счет повышения точности контроля нормы высева в полевых условиях и за счет снижения трудоемкости проведения контроля нормы высева. Это обеспечивает высокую точность поддержания оптимальной нормы высева при нестабильных характеристиках посевного материала, что дает экономический эффект за счет повышения урожайности выращиваемых культур. 13360 Ю IS 9 Упорядник Замовлення 4111 12 20 ti Техред М.Моргентал Коректор Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 А. Обручар Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
