Спосіб одержання захисних покриттів

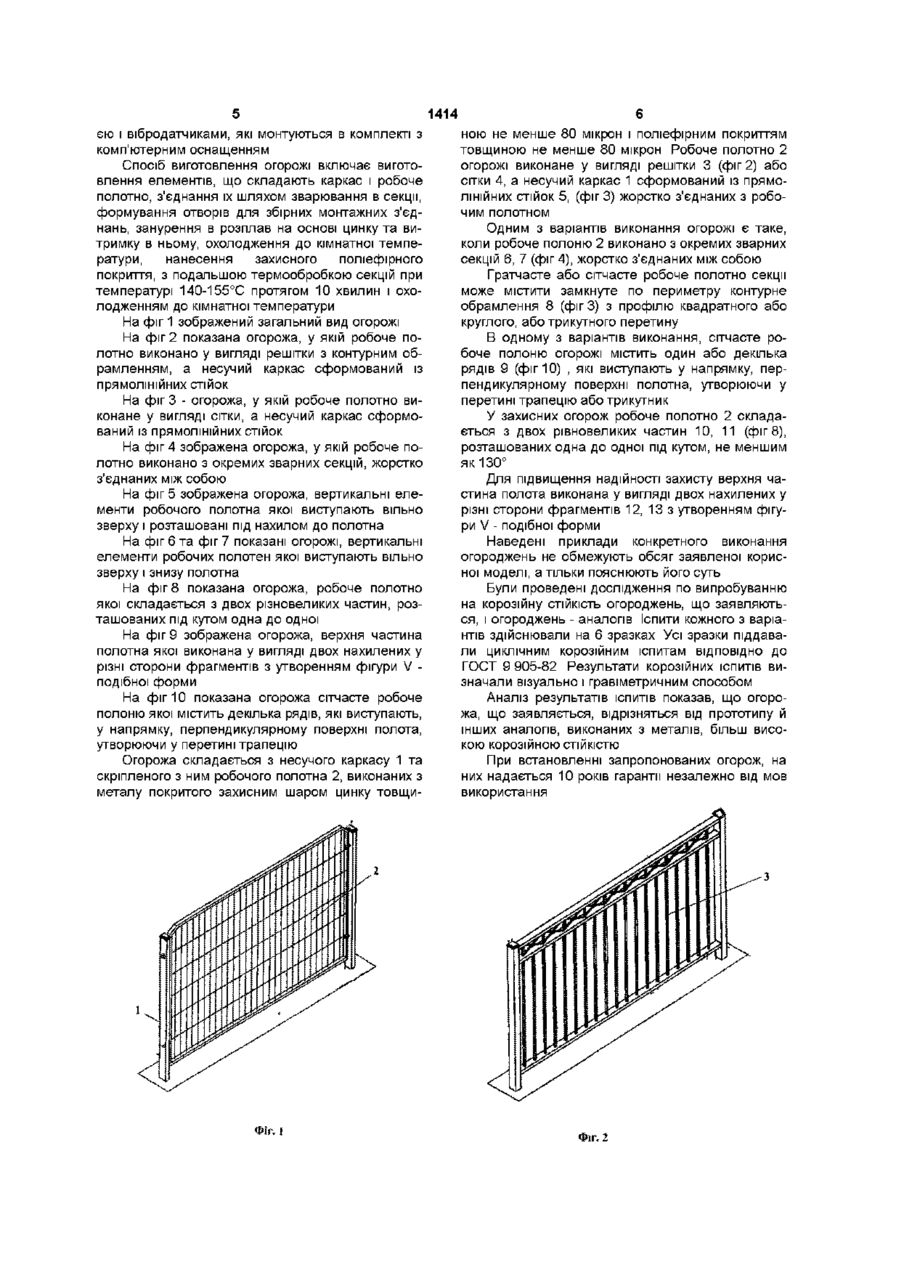

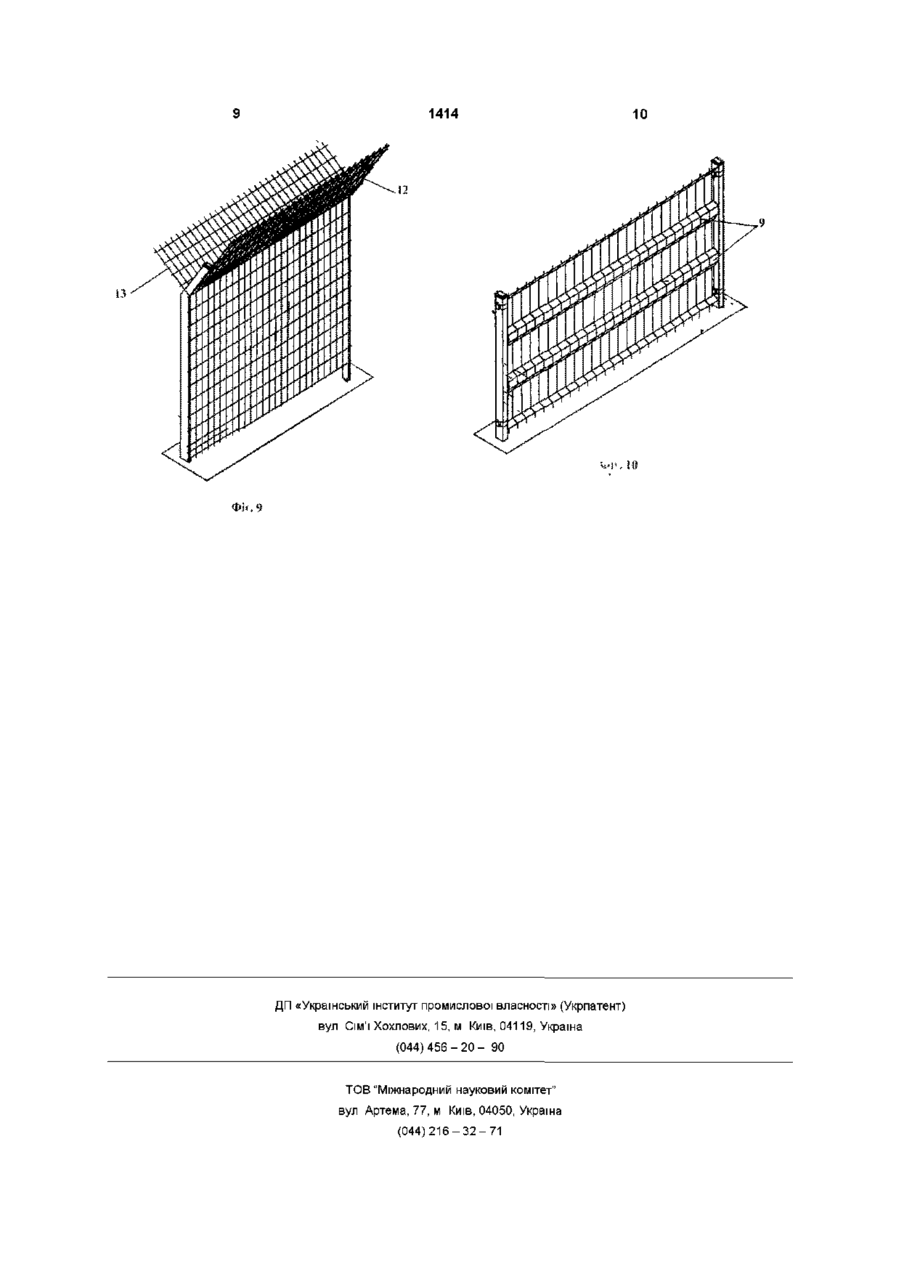

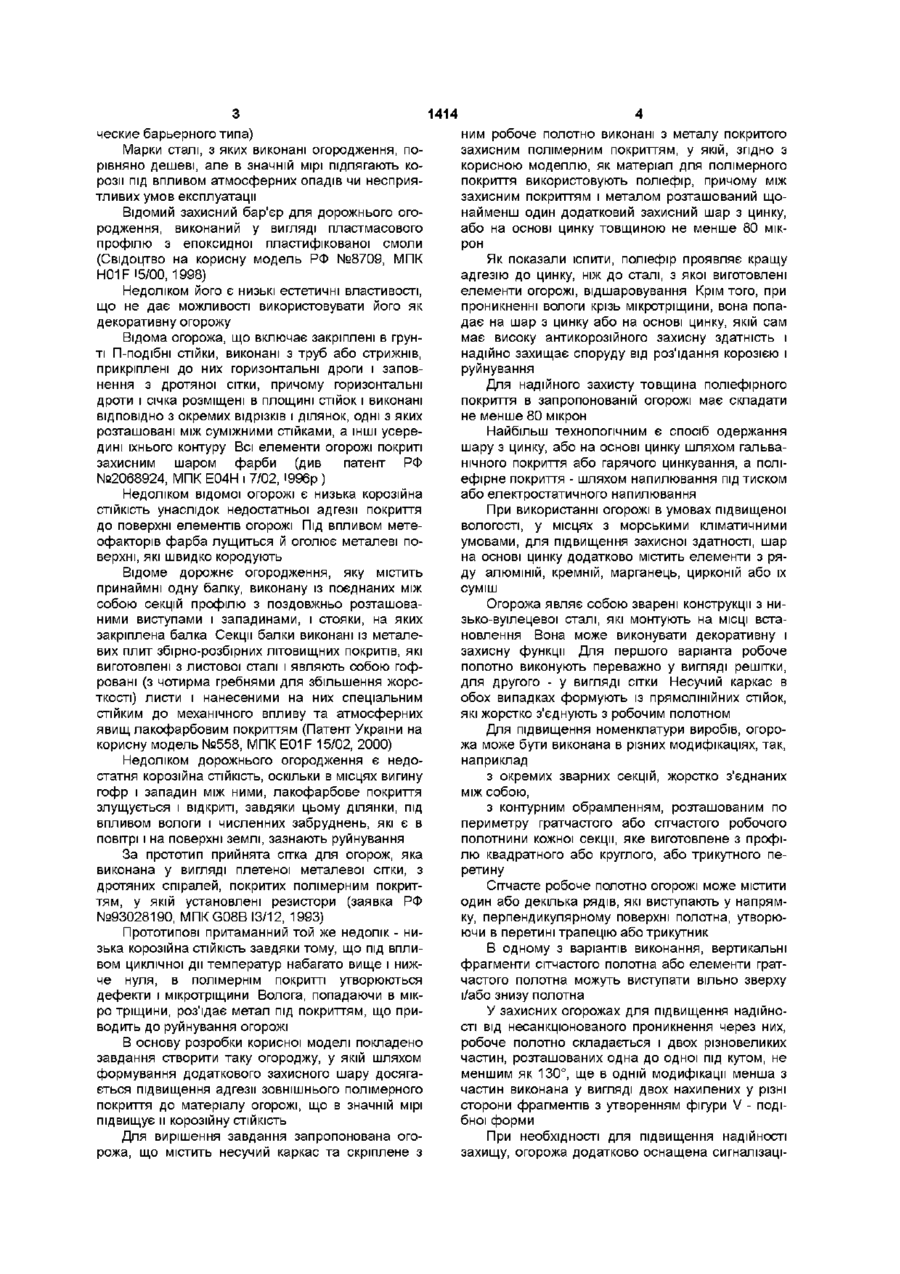

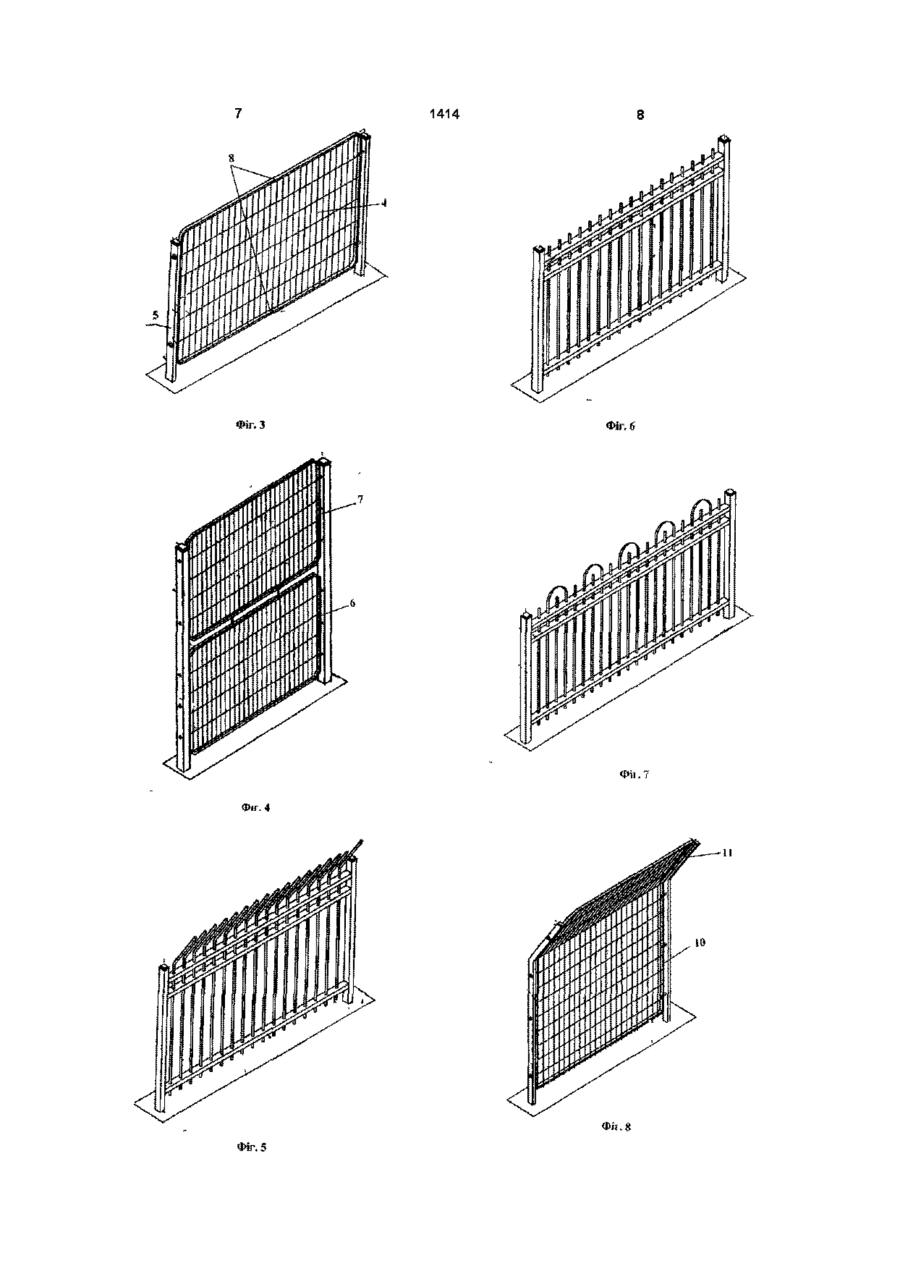

1 Огорожа, що містить несучий каркас та скріплене з ним робоче полотно, виконані з металу, покритого захисним полімерним покриттям, яка відрізняється тим, що як матеріал для полімерного покриття використовують поліефір, причому між захисним покриттям і металом розташований щонайменше один додатковий захисний шар з цинку або на основі цинку товщиною не менше 80 мікрон 2 Огорожа за п 1, яка відрізняється тим, що товщина захисною полімерного покриття складає не менше 80 мікрон 3 Огорожа за п 1 або п 2, яка відрізняється тим, що шар з цинку або на основі цинку одержують шляхом гальванічного покриття або гарячого цинкування 4 Огорожа за будь-яким з пп 1 - 3, яка відрізняється тим, що шар на основі цинку додатково містить елементи з ряду алюміній, кремній, марганець, цирконій або їх суміш 5 Огорожа за будь-яким з пп 1 - 4, яка відрізняється тим, що захисне поліефірне покриття одержують шляхом напилювання під піском або електростатичного напилювання 6 Огорожа за будь-яким з пп 1 - 5, яка відрізняється тим, що робоче полотно виконане у вигляді решітки або сітки 7 Огорожа за будь-яким з пп 1 - 6, яка відрізняється тим, що несучий каркас сформова Корисна модель відноситься до виробництва і спорудження стаціонарних огороджувальних конструкцій, зокрема систем охорони периметрів і декоративних огорож і може бути використана як розділові огородження на автомагістралях, як огородження територій установ, спортивних і дитячих площадок, паркових зон, алей, культурно ний із прямолінійних стійок, жорстко з єднаних з робочим полотном 8 Огорожа за будь-яким з пп 1 - 7, яка відрізняється тим, що робоче полотно виконано з окремих зварних секцій, жорстко з'єднаних між собою 9 Огорожа за п 8, яка відрізняється тим, що ґратчасте або сітчасте робоче полотно кожної секції містить замкнуте по периметру контурне обрамлення з профілю квадратного або круглого, або трикутного перерізу 10 Огорожа за будь-яким з пп 1 - 9 , яка відрізняється тим, що сітчасте робоче полотно містить один або декілька рядів, які виступають у напрямку, перпендикулярному поверхні полотна, утворюючи у перерізі трапецію або трикутник 11 Огорожа за будь-яким з пп 1 - 10, яка відрізняється тим, що вертикальні елементи сітчастого або ґратчастого полотна виступають вільно зверху і/або знизу полотна 12 Огорожа за п 11, яка відрізняється тим, що вертикальні елементи сітчастого або ґратчастого полотна, що виступають вільно зверху, розташовані під нахилом до полотна 13 Огорожа за будь-яким з пп 1 - 12, яка відрізняється тим, що робоче полотно складається з двох різновеликих частин, розташованих одна до одної під кутом, не меншим як 130° 14 Огорожа за п 13, яка відрізняється тим, що менша з частин виконана у вигляді двох нахилених у різні сторони фрагментів з утворенням фігури V-подібноі форми 15 Огорожа за будь-яким з пп 1 - 14, яка відрізняється тим, що вона додатково оснащена сигналізацією і вібродатчиками розважальних комплексів, автостоянок, житлових особняків, дачних ділянок і т д ВІДОМІ дорожні огородження бар'єрного типу, які виконані з вуглецевої сталі і складаються з балки, закріпленої на стояках і виконаної з поєднаних між собою болтами секцій спеціального профілю (ГОСТ 26804-86 Ограждения дорожные металли 1414 ческие барьерного типа) Марки сталі, з яких виконані огородження, порівняно дешеві, але в значній мірі підлягають корозії під впливом атмосферних опадів чи несприятливих умов експлуатації Відомий захисний бар'єр для дорожнього огородження, виконаний у вигляді пластмасового профілю з епоксидної пластифікованої смоли (Свідоцтво на корисну модель РФ №8709, МПК H01F 15/00, 1998) Недоліком його є низькі естетичні властивості, що не дає можливості використовувати його як декоративну огорожу Відома огорожа, що включає закріплені в грунті П-подібні стійки, виконані з труб або стрижнів, прикріплені до них горизонтальні дроги і заповнення з дротяної сітки, причому горизонтальні дроти і січка розміщені в площині стійок і виконані ВІДПОВІДНО з окремих відрізків і ділянок, одні з яких розташовані між суміжними стійками, а ІНШІ усередині їхнього контуру Всі елементи огорожі покриті захисним шаром фарби (див патент РФ №2068924, МПК Е04Н і 7/02, І996р ) Недоліком відомої огорожі є низька корозійна СТІЙКІСТЬ унаслідок недостатньої адгезії покриття до поверхні елементів огорожі Під ВПЛИВОМ метеофакторів фарба лущиться й оголює металеві поверхні, які швидко кородують Відоме дорожнє огородження, яку містить принаймні одну балку, виконану із поєднаних між собою секцій профілю з поздовжньо розташованими виступами і западинами, і стояки, на яких закріплена балка Секції балки виконані із металевих плит збірно-розбірних літовищних покритів, які виготовлені з листової сталі і являють собою гофровані (з чотирма гребнями для збільшення жорсткості) листи і нанесеними на них спеціальним стійким до механічного впливу та атмосферних явищ лакофарбовим покриттям (Патент України на корисну модель №558, МПК E01F 15/02, 2000) Недоліком дорожнього огородження є недостатня корозійна СТІЙКІСТЬ, оскільки в місцях вигину гофр і западин між ними, лакофарбове покриття злущується і відкриті, завдяки цьому ділянки, під впливом вологи і численних забруднень, які є в повітрі і на поверхні землі, зазнають руйнування За прототип прийнята сітка для огорож, яка виконана у вигляді плетеної металевої сітки, з дротяних спіралей, покритих полімерним покриттям, у якій установлені резистори (заявка РФ №93028190, MnKG08B 13/12, 1993) Прототипові притаманний той же недолік - низька корозійна СТІЙКІСТЬ завдяки тому, що під впливом циклічної дії температур набагато вище і нижче нуля, в полімернім покритті утворюються дефекти і мікротріщини Волога, попадаючи в мікро тріщини, роз'їдає метал під покриттям, що приводить до руйнування огорожі В основу розробки корисної моделі покладено завдання створити таку огороджу, у якій шляхом формування додаткового захисного шару досягається підвищення адгезії зовнішнього полімерного покриття до матеріалу огорожі, що в значній мірі підвищує и корозійну СТІЙКІСТЬ Для вирішення завдання запропонована огорожа, що містить несучий каркас та скріплене з ним робоче полотно виконані з металу покритого захисним полімерним покриттям, у якій, згідно з корисною моделлю, як матеріал для полімерного покриття використовують поліефір, причому між захисним покриттям і металом розташований щонайменш один додатковий захисний шар з цинку, або на основі цинку товщиною не менше 80 мікрон Як показали іспити, поліефір проявляє кращу адгезію до цинку, ніж до сталі, з якої виготовлені елементи огорожі, відшаровування Крім того, при проникненні вологи крізь мікротріщини, вона попадає на шар з цинку або на основі цинку, якій сам має високу антикорозійного захисну здатність і надійно захищає споруду від роз'їдання корозією і руйнування Для надійного захисту товщина поліефірного покриття в запропонованій огорожі має складати не менше 80 мікрон Найбільш технологічним є спосіб одержання шару з цинку, або на основі цинку шляхом гальванічного покриття або гарячого цинкування, а поліефірне покриття - шляхом напилювання під тиском або електростатичного напилювання При використанні огорожі в умовах підвищеної вологості, у місцях з морськими кліматичними умовами, для підвищення захисної здатності, шар на основі цинку додатково містить елементи з ряду алюміній, кремній, марганець, цирконій або їх суміш Огорожа являє собою зварені конструкції з низько-вуїлецевої сталі, які монтують на МІСЦІ встановлення Вона може виконувати декоративну і захисну функції Для першого варіанта робоче полотно виконують переважно у вигляді решітки, для другого - у вигляді сітки Несучий каркас в обох випадках формують із прямолінійних стійок, які жорстко з'єднують з робочим полотном Для підвищення номенклатури виробів, огорожа може бути виконана в різних модифікаціях, так, наприклад з окремих зварних секцій, жорстко з'єднаних між собою, з контурним обрамленням, розташованим по периметру ґратчастого або сітчастого робочого полотнини кожної секції, яке виготовлене з профілю квадратного або круглого, або трикутного перетину Сітчасте робоче полотно огорожі може містити один або декілька рядів, які виступають у напрямку, перпендикулярному поверхні полотна, утворюючи в перетині трапецію або трикутник В одному з варіантів виконання, вертикальні фрагменти сітчастого полотна або елементи ґратчастого полотна можуть виступати вільно зверху і/або знизу полотна У захисних огорожах для підвищення надійності від несанкціонованого проникнення через них, робоче полотно складається і двох різновеликих частин, розташованих одна до одної під кутом, не меншим як 130°, ще в одній модифікації менша з частин виконана у вигляді двох нахилених у різні сторони фрагментів з утворенням фігури V - подібної форми При необхідності для підвищення надійності захищу, огорожа додатково оснащена сигналізаці 1414 єю і вібродатчиками, які монтуються в комплекті з комп'ютерним оснащенням Спосіб виготовлення огорожі включає виготовлення елементів, що складають каркас і робоче полотно, з'єднання їх шляхом зварювання в секції, формування отворів для збірних монтажних з'єднань, занурення в розплав на основі цинку та витримку в ньому, охолодження до кімнатної температури, нанесення захисного поліефірного покриття, з подальшою термообробкою секцій при температурі 140-155°С протягом 10 хвилин і охолодженням до кімнатної температури На фіг 1 зображений загальний вид огорожі На фіг 2 показана огорожа, у якій робоче полотно виконано у вигляді решітки з контурним обрамленням, а несучий каркас сформований із прямолінійних стійок На фіг 3 - огорожа, у якій робоче полотно виконане у вигляді сітки, а несучий каркас сформований із прямолінійних стійок На фіг 4 зображена огорожа, у якій робоче полотно виконано з окремих зварних секцій, жорстко з'єднаних між собою На фіг 5 зображена огорожа, вертикальні елементи робочого полотна якої виступають вільно зверху і розташовані під нахилом до полотна На фіг 6 та фіг 7 показані огорожі, вертикальні елементи робочих полотен якої виступають вільно зверху і знизу полотна На фіг 8 показана огорожа, робоче полотно якої складається з двох різновеликих частин, розташованих під кутом одна до одної На фіг 9 зображена огорожа, верхня частина полотна якої виконана у вигляді двох нахилених у різні сторони фрагментів з утворенням фігури V подібної форми На фіг 10 показана огорожа сітчасте робоче полоню якої містить декілька рядів, які виступають, у напрямку, перпендикулярному поверхні полота, утворюючи у перетині трапецію Огорожа складається з несучого каркасу 1 та скріпленого з ним робочого полотна 2, виконаних з металу покритого захисним шаром цинку товщи Фіг. ї ною не менше 80 мікрон і поліефірним покриттям товщиною не менше 80 мікрон Робоче полотно 2 огорожі виконане у вигляді решітки 3 (фіг 2) або сітки 4, а несучий каркас 1 сформований із прямолінійних стійок 5, (фігЗ) жорстко з'єднаних з робочим полотном Одним з варіантів виконання огорожі є таке, коли робоче полоню 2 виконано з окремих зварних секцій 6, 7 (фіг 4), жорстко з'єднаних між собою Ґратчасте або сітчасте робоче полотно секції може містити замкнуте по периметру контурне обрамлення 8 (фіг 3) з профілю квадратного або круглого, або трикутного перетину В одному з варіантів виконання, сітчасте робоче полоню огорожі містить один або декілька рядів 9 (фіг 10) , які виступають у напрямку, перпендикулярному поверхні полотна, утворюючи у перетині трапецію або трикутник У захисних огорож робоче полотно 2 складається з двох рівновеликих частин 10, 11 (фіг 8), розташованих одна до одної під кутом, не меншим як 130° Для підвищення надійності захисту верхня частина полота виконана у вигляді двох нахилених у різні сторони фрагментів 12, 13 з утворенням фігури V - подібної форми Наведені приклади конкретного виконання огороджень не обмежують обсяг заявленої корисної моделі, а тільки пояснюють його суть Були проведені дослідження по випробуванню на корозійну СТІЙКІСТЬ огороджень, що заявляються, і огороджень - аналогів Іспити кожного з варіантів здійснювали на 6 зразках Усі зразки піддавали циклічним корозійним іспитам ВІДПОВІДНО ДО ГОСТ 9 905-82 Результати корозійних ІСПИТІВ визначали візуально і гравіметричним способом Аналіз результатів ІСПИТІВ показав, що огорожа, що заявляється, відрізняться від прототипу й інших аналогів, виконаних з металів, більш високою корозійною СТІЙКІСТЮ При встановленні запропонованих огорож, на них надається 10 років гарантії незалежно від мов використання Фіг. 2 1414 Фіг. З Фіг. 6 Фіі. 7 Фіг. 4 і І1 1 1 і 1І1 І \г 1 ФІІ. Фіг. 5 8 і• 10 1414 10 wr. 1 0 и,9 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
