Пристрій для вирізки отворів у діючому трубопроводі

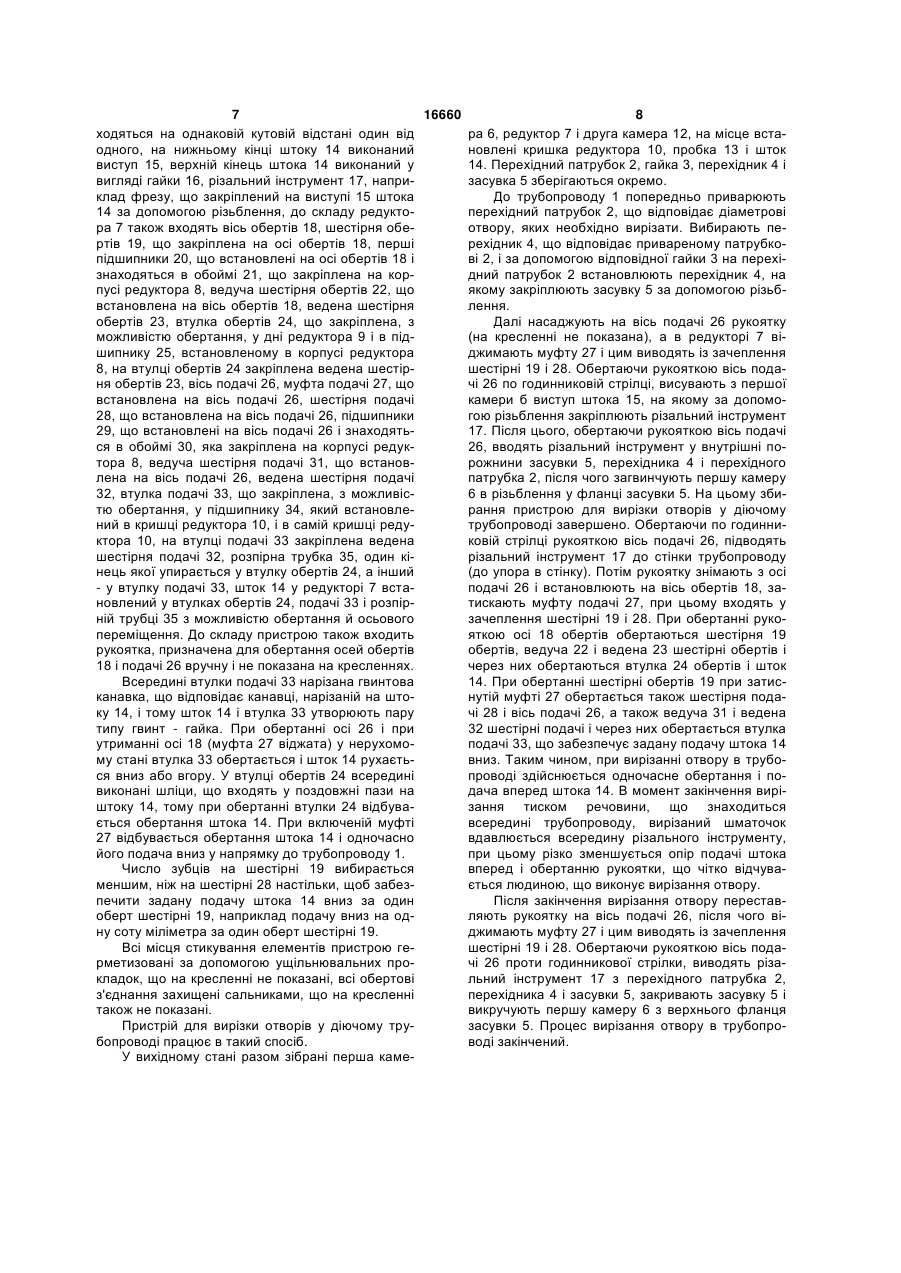

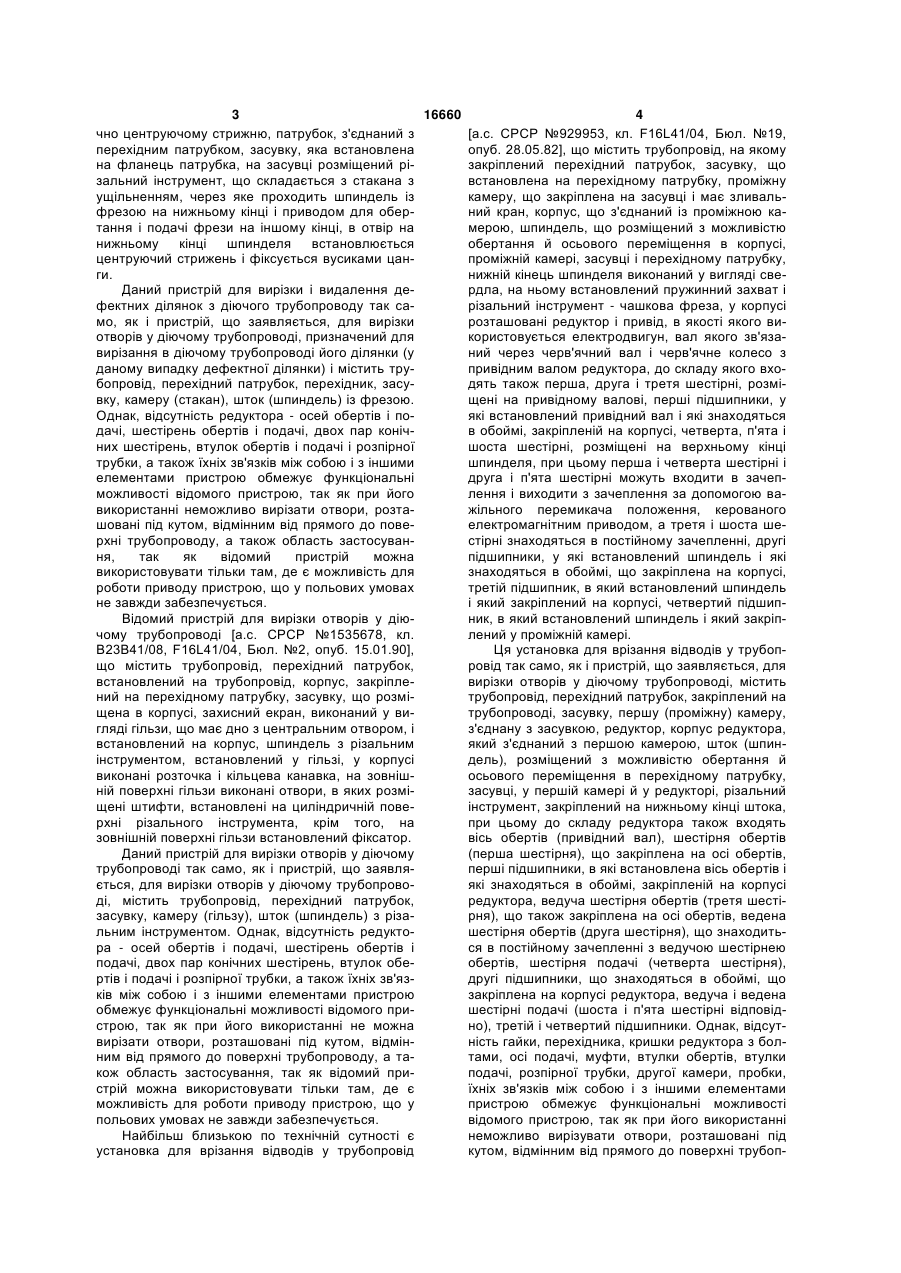

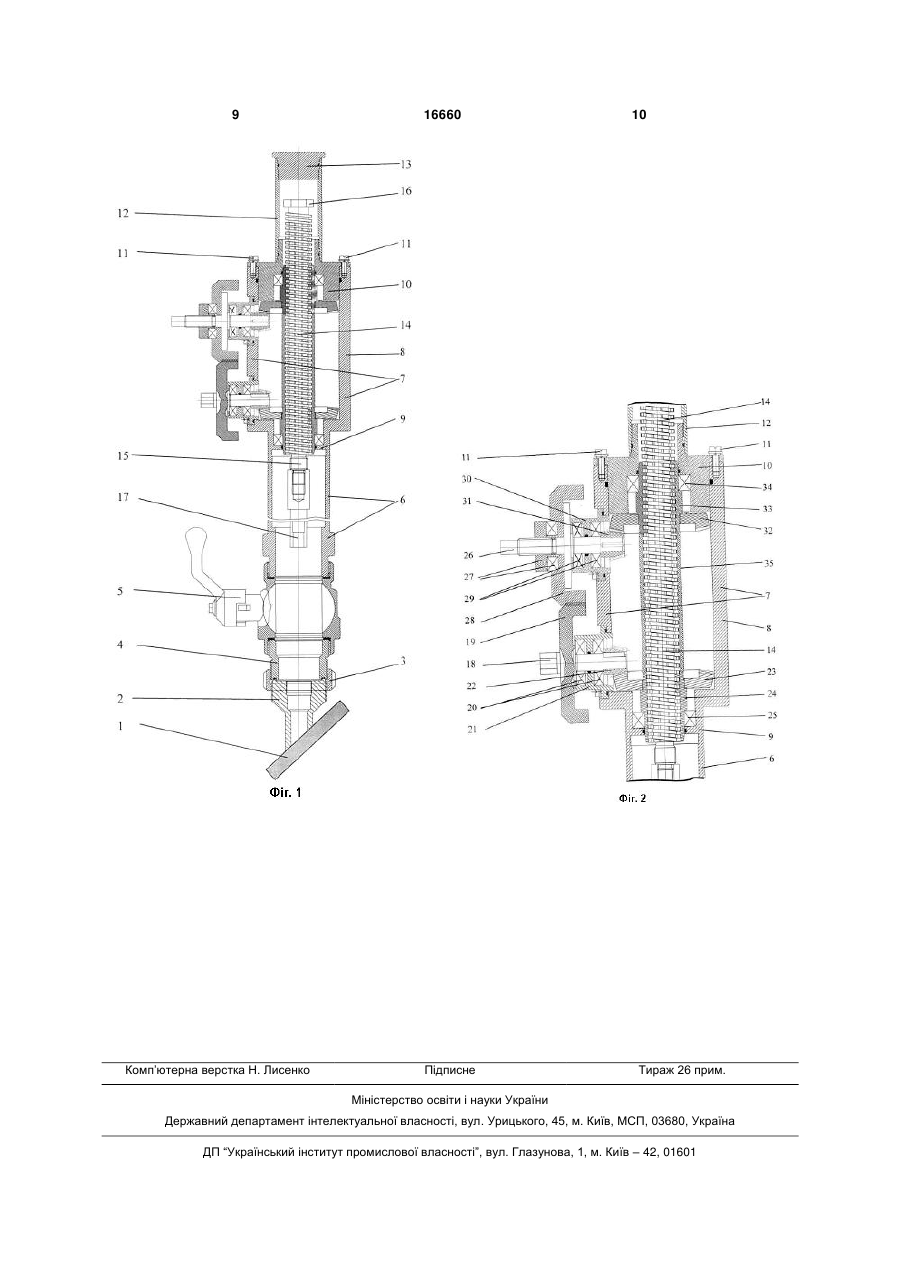

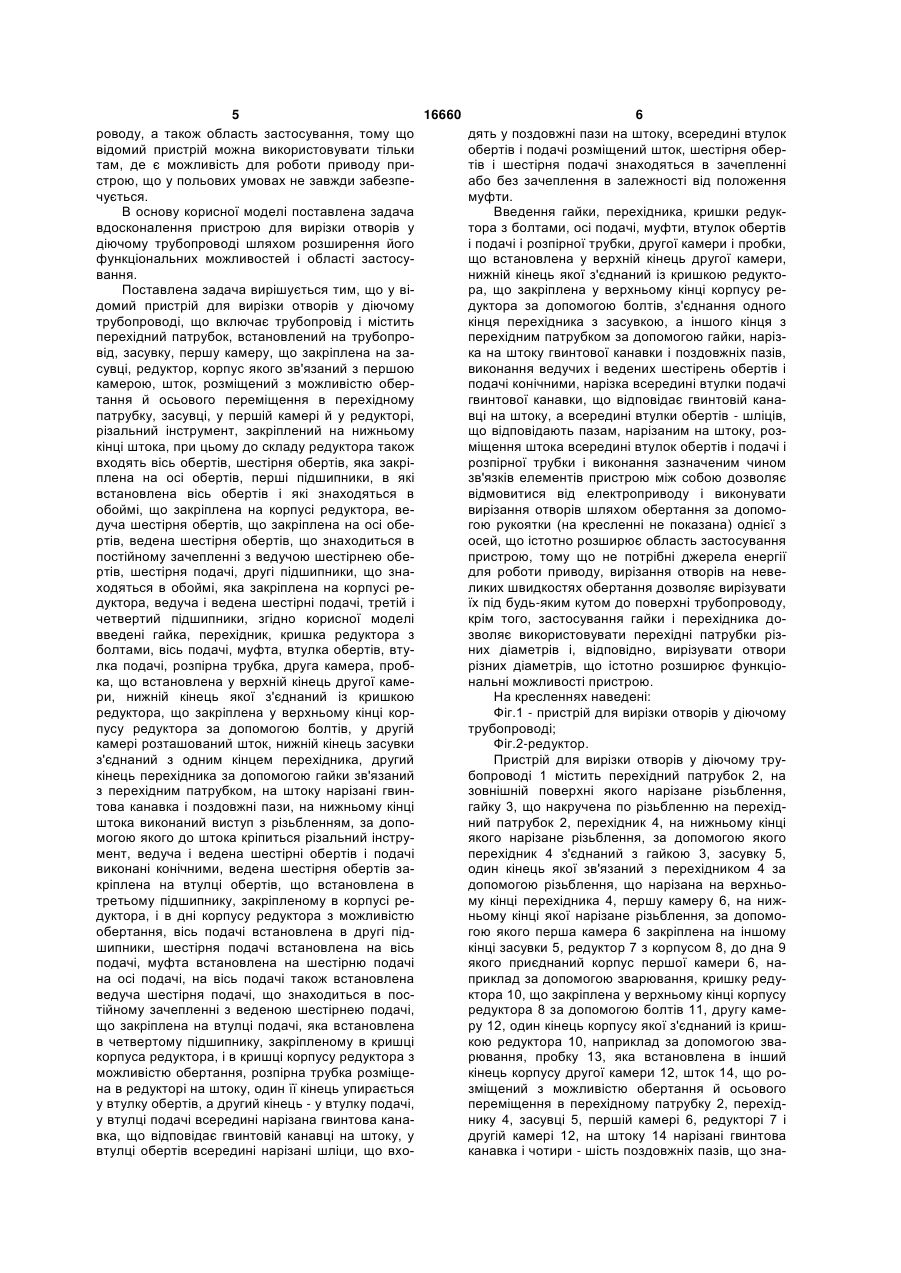

Пристрій для вирізки отворів у діючому трубопроводі, що містить трубопровід і перехідний патрубок, встановлений на трубопровід, засувку, першу камеру, що закріплена на засувці, редуктор, корпус якого зв'язаний з першою камерою, шток, розміщений з можливістю обертання й осьового переміщення в перехідному патрубку, засувці, у першій камері й у редукторі, різальний інструмент, закріплений на нижньому кінці штока, при цьому до складу редуктора також входять вісь обертання, шестірня обертання, яка закріплена на осі обертання, перші підшипники, в які встановлена вісь обертання і які знаходяться в обоймі, що закріплена на корпусі редуктора, ведуча шестірня обертання, що закріплена на осі обертання, ведена шестірня обертання, що знаходиться в постійному зачепленні з ведучою шестірнею обертання, шестірня подачі, другі підшипники, що знаходяться в обоймі, яка закріплена на корпусі редуктора, ведуча і ведена шестерні подачі, третій і четвертий підшипники, який відрізняється тим, що в нього введені гайка, перехідник, кришка редуктора з болтами, вісь подачі, муфта, втулка обертання, втулка подачі, розпірна трубка, друга камера, пробка, що встановлена у верхній кінець другої камери, нижній кінець якої з'єднаний із кришкою редуктора, що закріплена у U 2 (11) 1 3 16660 4 чно центруючому стрижню, патрубок, з'єднаний з [а.с. СРСР №929953, кл. F16L41/04, Бюл. №19, перехідним патрубком, засувку, яка встановлена опуб. 28.05.82], що містить трубопровід, на якому на фланець патрубка, на засувці розміщений різакріплений перехідний патрубок, засувку, що зальний інструмент, що складається з стакана з встановлена на перехідному патрубку, проміжну ущільненням, через яке проходить шпиндель із камеру, що закріплена на засувці і має зливальфрезою на нижньому кінці і приводом для оберний кран, корпус, що з'єднаний із проміжною катання і подачі фрези на іншому кінці, в отвір на мерою, шпиндель, що розміщений з можливістю нижньому кінці шпинделя встановлюється обертання й осьового переміщення в корпусі, центруючий стрижень і фіксується вусиками цанпроміжній камері, засувці і перехідному патрубку, ги. нижній кінець шпинделя виконаний у вигляді свеДаний пристрій для вирізки і видалення дердла, на ньому встановлений пружинний захват і фектних ділянок з діючого трубопроводу так сарізальний інструмент - чашкова фреза, у корпусі мо, як і пристрій, що заявляється, для вирізки розташовані редуктор і привід, в якості якого виотворів у діючому трубопроводі, призначений для користовується електродвигун, вал якого зв'язавирізання в діючому трубопроводі його ділянки (у ний через черв'ячний вал і черв'ячне колесо з даному випадку дефектної ділянки) і містить трупривідним валом редуктора, до складу якого вхобопровід, перехідний патрубок, перехідник, засудять також перша, друга і третя шестірні, розмівку, камеру (стакан), шток (шпиндель) із фрезою. щені на привідному валові, перші підшипники, у Однак, відсутність редуктора - осей обертів і поякі встановлений привідний вал і які знаходяться дачі, шестірень обертів і подачі, двох пар конічв обоймі, закріпленій на корпусі, четверта, п'ята і них шестірень, втулок обертів і подачі і розпірної шоста шестірні, розміщені на верхньому кінці трубки, а також їхніх зв'язків між собою і з іншими шпинделя, при цьому перша і четверта шестірні і елементами пристрою обмежує функціональні друга і п'ята шестірні можуть входити в зачепможливості відомого пристрою, так як при його лення і виходити з зачеплення за допомогою вавикористанні неможливо вирізати отвори, розтажільного перемикача положення, керованого шовані під кутом, відмінним від прямого до повеелектромагнітним приводом, а третя і шоста шерхні трубопроводу, а також область застосуванстірні знаходяться в постійному зачепленні, другі ня, так як відомий пристрій можна підшипники, у які встановлений шпиндель і які використовувати тільки там, де є можливість для знаходяться в обоймі, що закріплена на корпусі, роботи приводу пристрою, що у польових умовах третій підшипник, в який встановлений шпиндель не завжди забезпечується. і який закріплений на корпусі, четвертий підшипВідомий пристрій для вирізки отворів у діюник, в який встановлений шпиндель і який закріпчому трубопроводі [а.с. СРСР №1535678, кл. лений у проміжній камері. В23В41/08, F16L41/04, Бюл. №2, опуб. 15.01.90], Ця установка для врізання відводів у трубопщо містить трубопровід, перехідний патрубок, ровід так само, як і пристрій, що заявляється, для встановлений на трубопровід, корпус, закріплевирізки отворів у діючому трубопроводі, містить ний на перехідному патрубку, засувку, що розмітрубопровід, перехідний патрубок, закріплений на щена в корпусі, захисний екран, виконаний у витрубопроводі, засувку, першу (проміжну) камеру, гляді гільзи, що має дно з центральним отвором, і з'єднану з засувкою, редуктор, корпус редуктора, встановлений на корпус, шпиндель з різальним який з'єднаний з першою камерою, шток (шпинінструментом, встановлений у гільзі, у корпусі дель), розміщений з можливістю обертання й виконані розточка і кільцева канавка, на зовнішосьового переміщення в перехідному патрубку, ній поверхні гільзи виконані отвори, в яких розмізасувці, у першій камері й у редукторі, різальний щені штифти, встановлені на циліндричній повеінструмент, закріплений на нижньому кінці штока, рхні різального інструмента, крім того, на при цьому до складу редуктора також входять зовнішній поверхні гільзи встановлений фіксатор. вісь обертів (привідний вал), шестірня обертів Даний пристрій для вирізки отворів у діючому (перша шестірня), що закріплена на осі обертів, трубопроводі так само, як і пристрій, що заявляперші підшипники, в які встановлена вісь обертів і ється, для вирізки отворів у діючому трубопровоякі знаходяться в обоймі, закріпленій на корпусі ді, містить трубопровід, перехідний патрубок, редуктора, ведуча шестірня обертів (третя шестізасувку, камеру (гільзу), шток (шпиндель) з різарня), що також закріплена на осі обертів, ведена льним інструментом. Однак, відсутність редуктошестірня обертів (друга шестірня), що знаходитьра - осей обертів і подачі, шестірень обертів і ся в постійному зачепленні з ведучою шестірнею подачі, двох пар конічних шестірень, втулок обеобертів, шестірня подачі (четверта шестірня), ртів і подачі і розпірної трубки, а також їхніх зв'яздругі підшипники, що знаходяться в обоймі, що ків між собою і з іншими елементами пристрою закріплена на корпусі редуктора, ведуча і ведена обмежує функціональні можливості відомого пришестірні подачі (шоста і п'ята шестірні відповідстрою, так як при його використанні не можна но), третій і четвертий підшипники. Однак, відсутвирізати отвори, розташовані під кутом, відмінність гайки, перехідника, кришки редуктора з болним від прямого до поверхні трубопроводу, а татами, осі подачі, муфти, втулки обертів, втулки кож область застосування, так як відомий приподачі, розпірної трубки, другої камери, пробки, стрій можна використовувати тільки там, де є їхніх зв'язків між собою і з іншими елементами можливість для роботи приводу пристрою, що у пристрою обмежує функціональні можливості польових умовах не завжди забезпечується. відомого пристрою, так як при його використанні Найбільш близькою по технічній сутності є неможливо вирізувати отвори, розташовані під установка для врізання відводів у трубопровід кутом, відмінним від прямого до поверхні трубоп 5 16660 6 роводу, а також область застосування, тому що дять у поздовжні пази на штоку, всередині втулок відомий пристрій можна використовувати тільки обертів і подачі розміщений шток, шестірня обертам, де є можливість для роботи приводу притів і шестірня подачі знаходяться в зачепленні строю, що у польових умовах не завжди забезпеабо без зачеплення в залежності від положення чується. муфти. В основу корисної моделі поставлена задача Введення гайки, перехідника, кришки редуквдосконалення пристрою для вирізки отворів у тора з болтами, осі подачі, муфти, втулок обертів діючому трубопроводі шляхом розширення його і подачі і розпірної трубки, другої камери і пробки, функціональних можливостей і області застосущо встановлена у верхній кінець другої камери, вання. нижній кінець якої з'єднаний із кришкою редуктоПоставлена задача вирішується тим, що у віра, що закріплена у верхньому кінці корпусу редомий пристрій для вирізки отворів у діючому дуктора за допомогою болтів, з'єднання одного трубопроводі, що включає трубопровід і містить кінця перехідника з засувкою, а іншого кінця з перехідний патрубок, встановлений на трубопроперехідним патрубком за допомогою гайки, нарізвід, засувку, першу камеру, що закріплена на зака на штоку гвинтової канавки і поздовжніх пазів, сувці, редуктор, корпус якого зв'язаний з першою виконання ведучих і ведених шестірень обертів і камерою, шток, розміщений з можливістю оберподачі конічними, нарізка всередині втулки подачі тання й осьового переміщення в перехідному гвинтової канавки, що відповідає гвинтовій канапатрубку, засувці, у першій камері й у редукторі, вці на штоку, а всередині втулки обертів - шліців,різальний інструмент, закріплений на нижньому що відповідають пазам, нарізаним на штоку, розкінці штока, при цьому до складу редуктора також міщення штока всередині втулок обертів і подачі і входять вісь обертів, шестірня обертів, яка закрірозпірної трубки і виконання зазначеним чином плена на осі обертів, перші підшипники, в які зв'язків елементів пристрою між собою дозволяє встановлена вісь обертів і які знаходяться в відмовитися від електроприводу і виконувати обоймі, що закріплена на корпусі редуктора, вевирізання отворів шляхом обертання за допомодуча шестірня обертів, що закріплена на осі обегою рукоятки (на кресленні не показана) однієї з ртів, ведена шестірня обертів, що знаходиться в осей, що істотно розширює область застосування постійному зачепленні з ведучою шестірнею обепристрою, тому що не потрібні джерела енергії ртів, шестірня подачі, другі підшипники, що знадля роботи приводу, вирізання отворів на невеходяться в обоймі, яка закріплена на корпусі реликих швидкостях обертання дозволяє вирізувати дуктора, ведуча і ведена шестірні подачі, третій і їх під будь-яким кутом до поверхні трубопроводу, четвертий підшипники, згідно корисної моделі крім того, застосування гайки і перехідника довведені гайка, перехідник, кришка редуктора з зволяє використовувати перехідні патрубки різболтами, вісь подачі, муфта, втулка обертів, втуних діаметрів і, відповідно, вирізувати отвори лка подачі, розпірна трубка, друга камера, пробрізних діаметрів, що істотно розширює функціока, що встановлена у верхній кінець другої каменальні можливості пристрою. ри, нижній кінець якої з'єднаний із кришкою На кресленнях наведені: редуктора, що закріплена у верхньому кінці корФіг.1 - пристрій для вирізки отворів у діючому пусу редуктора за допомогою болтів, у другій трубопроводі; камері розташований шток, нижній кінець засувки Фіг.2-редуктор. з'єднаний з одним кінцем перехідника, другий Пристрій для вирізки отворів у діючому трукінець перехідника за допомогою гайки зв'язаний бопроводі 1 містить перехідний патрубок 2, на з перехідним патрубком, на штоку нарізані гвинзовнішній поверхні якого нарізане різьблення, това канавка і поздовжні пази, на нижньому кінці гайку 3, що накручена по різьбленню на перехідштока виконаний виступ з різьбленням, за допоний патрубок 2, перехідник 4, на нижньому кінці могою якого до штока кріпиться різальний інструякого нарізане різьблення, за допомогою якого мент, ведуча і ведена шестірні обертів і подачі перехідник 4 з'єднаний з гайкою 3, засувку 5, виконані конічними, ведена шестірня обертів заодин кінець якої зв'язаний з перехідником 4 за кріплена на втулці обертів, що встановлена в допомогою різьблення, що нарізана на верхньотретьому підшипнику, закріпленому в корпусі рему кінці перехідника 4, першу камеру 6, на ниждуктора, і в дні корпусу редуктора з можливістю ньому кінці якої нарізане різьблення, за допомообертання, вісь подачі встановлена в другі підгою якого перша камера 6 закріплена на іншому шипники, шестірня подачі встановлена на вісь кінці засувки 5, редуктор 7 з корпусом 8, до дна 9 подачі, муфта встановлена на шестірню подачі якого приєднаний корпус першої камери 6, нана осі подачі, на вісь подачі також встановлена приклад за допомогою зварювання, кришку редуведуча шестірня подачі, що знаходиться в посктора 10, що закріплена у верхньому кінці корпусу тійному зачепленні з веденою шестірнею подачі, редуктора 8 за допомогою болтів 11, другу камещо закріплена на втулці подачі, яка встановлена ру 12, один кінець корпусу якої з'єднаний із кришв четвертому підшипнику, закріпленому в кришці кою редуктора 10, наприклад за допомогою звакорпуса редуктора, і в кришці корпусу редуктора з рювання, пробку 13, яка встановлена в інший можливістю обертання, розпірна трубка розміщекінець корпусу другої камери 12, шток 14, що рона в редукторі на штоку, один її кінець упирається зміщений з можливістю обертання й осьового у втулку обертів, а другий кінець - у втулку подачі, переміщення в перехідному патрубку 2, перехіду втулці подачі всередині нарізана гвинтова кананику 4, засувці 5, першій камері 6, редукторі 7 і вка, що відповідає гвинтовій канавці на штоку, у другій камері 12, на штоку 14 нарізані гвинтова втулці обертів всередині нарізані шліци, що вхоканавка і чотири - шість поздовжніх пазів, що зна 7 16660 8 ходяться на однаковій кутовій відстані один від ра 6, редуктор 7 і друга камера 12, на місце встаодного, на нижньому кінці штоку 14 виконаний новлені кришка редуктора 10, пробка 13 і шток виступ 15, верхній кінець штока 14 виконаний у 14. Перехідний патрубок 2, гайка 3, перехідник 4 і вигляді гайки 16, різальний інструмент 17, напризасувка 5 зберігаються окремо. клад фрезу, що закріплений на виступі 15 штока До трубопроводу 1 попередньо приварюють 14 за допомогою різьблення, до складу редуктоперехідний патрубок 2, що відповідає діаметрові ра 7 також входять вісь обертів 18, шестірня обеотвору, яких необхідно вирізати. Вибирають пертів 19, що закріплена на осі обертів 18, перші рехідник 4, що відповідає привареному патрубкопідшипники 20, що встановлені на осі обертів 18 і ві 2, і за допомогою відповідної гайки 3 на перехізнаходяться в обоймі 21, що закріплена на кордний патрубок 2 встановлюють перехідник 4, на пусі редуктора 8, ведуча шестірня обертів 22, що якому закріплюють засувку 5 за допомогою різьбвстановлена на вісь обертів 18, ведена шестірня лення. обертів 23, втулка обертів 24, що закріплена, з Далі насаджують на вісь подачі 26 рукоятку можливістю обертання, у дні редуктора 9 і в під(на кресленні не показана), а в редукторі 7 вішипнику 25, встановленому в корпусі редуктора джимають муфту 27 і цим виводять із зачеплення 8, на втулці обертів 24 закріплена ведена шестіршестірні 19 і 28. Обертаючи рукояткою вісь поданя обертів 23, вісь подачі 26, муфта подачі 27, що чі 26 по годинниковій стрілці, висувають з першої встановлена на вісь подачі 26, шестірня подачі камери б виступ штока 15, на якому за допомо28, що встановлена на вісь подачі 26, підшипники гою різьблення закріплюють різальний інструмент 29, що встановлені на вісь подачі 26 і знаходять17. Після цього, обертаючи рукояткою вісь подачі ся в обоймі 30, яка закріплена на корпусі редук26, вводять різальний інструмент у внутрішні потора 8, ведуча шестірня подачі 31, що встановрожнини засувки 5, перехідника 4 і перехідного лена на вісь подачі 26, ведена шестірня подачі патрубка 2, після чого загвинчують першу камеру 32, втулка подачі 33, що закріплена, з можливіс6 в різьблення у фланці засувки 5. На цьому збитю обертання, у підшипнику 34, який встановлерання пристрою для вирізки отворів у діючому ний в кришці редуктора 10, і в самій кришці редутрубопроводі завершено. Обертаючи по годинниктора 10, на втулці подачі 33 закріплена ведена ковій стрілці рукояткою вісь подачі 26, підводять шестірня подачі 32, розпірна трубка 35, один кірізальний інструмент 17 до стінки трубопроводу нець якої упирається у втулку обертів 24, а інший (до упора в стінку). Потім рукоятку знімають з осі - у втулку подачі 33, шток 14 у редукторі 7 встаподачі 26 і встановлюють на вісь обертів 18, зановлений у втулках обертів 24, подачі 33 і розпіртискають муфту подачі 27, при цьому входять у ній трубці 35 з можливістю обертання й осьового зачеплення шестірні 19 і 28. При обертанні рукопереміщення. До складу пристрою також входить яткою осі 18 обертів обертаються шестірня 19 рукоятка, призначена для обертання осей обертів обертів, ведуча 22 і ведена 23 шестірні обертів і 18 і подачі 26 вручну і не показана на кресленнях. через них обертаються втулка 24 обертів і шток Всередині втулки подачі 33 нарізана гвинтова 14. При обертанні шестірні обертів 19 при затисканавка, що відповідає канавці, нарізаній на штонутій муфті 27 обертається також шестірня подаку 14, і тому шток 14 і втулка 33 утворюють пару чі 28 і вісь подачі 26, а також ведуча 31 і ведена типу гвинт - гайка. При обертанні осі 26 і при 32 шестірні подачі і через них обертається втулка утриманні осі 18 (муфта 27 віджата) у нерухомоподачі 33, що забезпечує задану подачу штока 14 му стані втулка 33 обертається і шток 14 рухаєтьвниз. Таким чином, при вирізанні отвору в трубося вниз або вгору. У втулці обертів 24 всередині проводі здійснюється одночасне обертання і повиконані шліци, що входять у поздовжні пази на дача вперед штока 14. В момент закінчення виріштоку 14, тому при обертанні втулки 24 відбувазання тиском речовини, що знаходиться ється обертання штока 14. При включеній муфті всередині трубопроводу, вирізаний шматочок 27 відбувається обертання штока 14 і одночасно вдавлюється всередину різального інструменту, його подача вниз у напрямку до трубопроводу 1. при цьому різко зменшується опір подачі штока Число зубців на шестірні 19 вибирається вперед і обертанню рукоятки, що чітко відчуваменшим, ніж на шестірні 28 настільки, щоб забезється людиною, що виконує вирізання отвору. печити задану подачу штока 14 вниз за один Після закінчення вирізання отвору переставоберт шестірні 19, наприклад подачу вниз на одляють рукоятку на вісь подачі 26, після чого віну соту міліметра за один оберт шестірні 19. джимають муфту 27 і цим виводять із зачеплення Всі місця стикування елементів пристрою гешестірні 19 і 28. Обертаючи рукояткою вісь подарметизовані за допомогою ущільнювальних прочі 26 проти годинникової стрілки, виводять різакладок, що на кресленні не показані, всі обертові льний інструмент 17 з перехідного патрубка 2, з'єднання захищені сальниками, що на кресленні перехідника 4 і засувки 5, закривають засувку 5 і також не показані. викручують першу камеру 6 з верхнього фланця Пристрій для вирізки отворів у діючому трузасувки 5. Процес вирізання отвору в трубопробопроводі працює в такий спосіб. воді закінчений. У вихідному стані разом зібрані перша каме 9 Комп’ютерна верстка Н. Лисенко 16660 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
