Зварювальний трактор

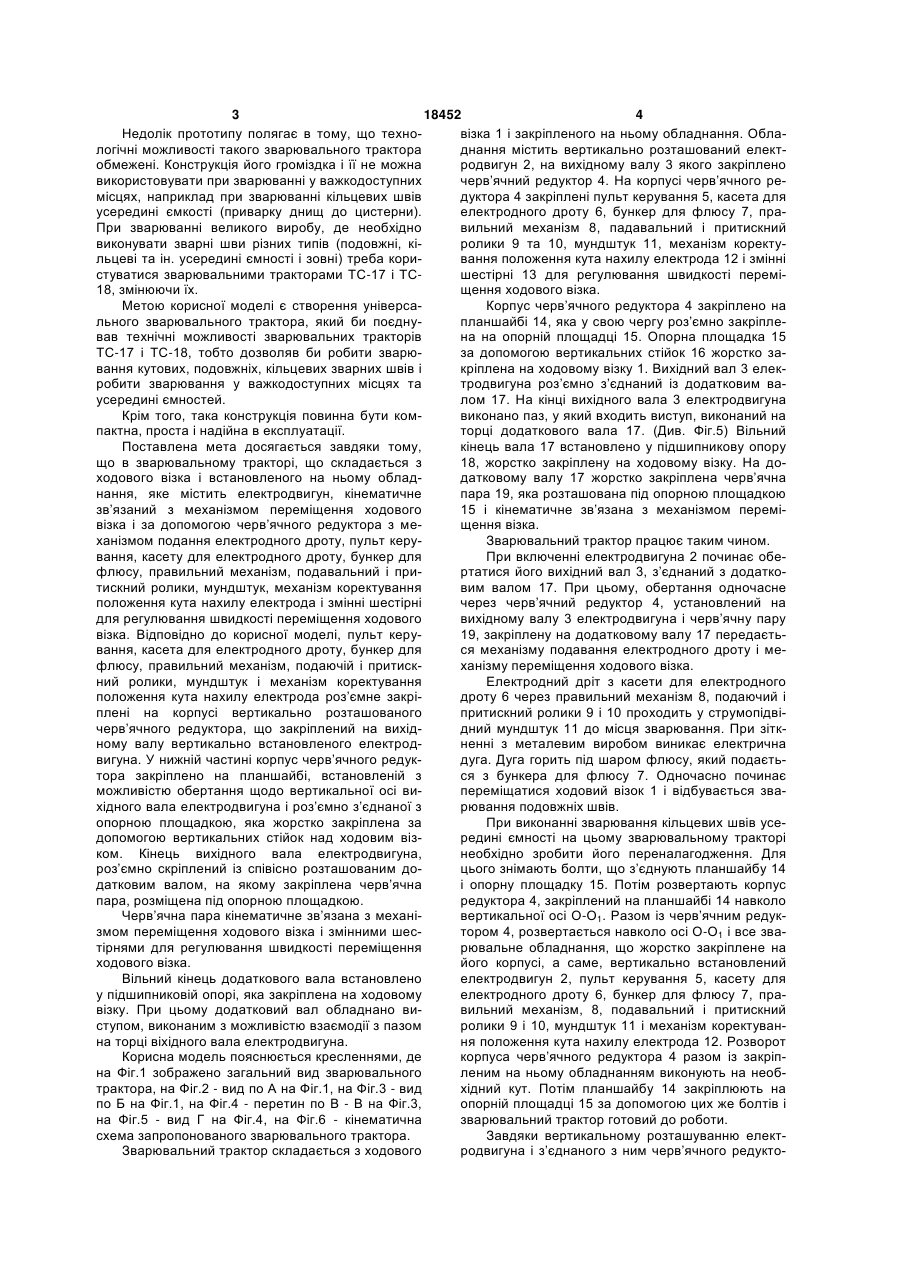

1. Зварювальний трактор, що складається з ходового візка і встановленого на ньому обладнання, яке містить електродвигун, кінематично зв’язаний з механізмом переміщення ходового візка і за допомогою черв’ячного редуктора з механізмом подачі електродного дроту, пульт керування, касету для електродного дроту, бункер для флюсу, правильний механізм, подавальний і притискний ролики, мундштук, механізм коректування положення кута нахилу електрода і змінні шестерні для регулювання швидкості переміщення ходового візка, який відрізняється тим, що пульт керування, касета для електродного дроту, бункер для флюсу, правильний механізм, подавальний і притискний ролики, мундштук і механізм коректування положення кута нахилу електрода рознімно закріплені на корпусі вертикально розташованого U 2 (19) 1 3 18452 4 Недолік прототипу полягає в тому, що техновізка 1 і закріпленого на ньому обладнання. Облалогічні можливості такого зварювального трактора днання містить вертикально розташований електобмежені. Конструкція його громіздка і її не можна родвигун 2, на вихідному валу 3 якого закріплено використовувати при зварюванні у важкодоступних черв’ячний редуктор 4. На корпусі черв’ячного ремісцях, наприклад при зварюванні кільцевих швів дуктора 4 закріплені пульт керування 5, касета для усередині ємкості (приварку днищ до цистерни). електродного дроту 6, бункер для флюсу 7, праПри зварюванні великого виробу, де необхідно вильний механізм 8, падавальний і притискний виконувати зварні шви різних типів (подовжні, кіролики 9 та 10, мундштук 11, механізм коректульцеві та ін. усередині ємності і зовні) треба коривання положення кута нахилу електрода 12 і змінні стуватися зварювальними тракторами ТС-17 і ТСшестірні 13 для регулювання швидкості перемі18, змінюючи їх. щення ходового візка. Метою корисної моделі є створення універсаКорпус черв’ячного редуктора 4 закріплено на льного зварювального трактора, який би поєднупланшайбі 14, яка у свою чергу роз’ємно закріплевав технічні можливості зварювальних тракторів на на опорній площадці 15. Опорна площадка 15 ТС-17 і ТС-18, тобто дозволяв би робити зварюза допомогою вертикальних стійок 16 жорстко завання кутових, подовжніх, кільцевих зварних швів і кріплена на ходовому візку 1. Вихідний вал 3 елекробити зварювання у важкодоступних місцях та тродвигуна роз’ємно з’єднаний із додатковим ваусередині ємностей. лом 17. На кінці вихідного вала 3 електродвигуна Крім того, така конструкція повинна бути комвиконано паз, у який входить виступ, виконаний на пактна, проста і надійна в експлуатації. торці додаткового вала 17. (Див. Фіг.5) Вільний Поставлена мета досягається завдяки тому, кінець вала 17 встановлено у підшипникову опору що в зварювальному тракторі, що складається з 18, жорстко закріплену на ходовому візку. На доходового візка і встановленого на ньому обладдатковому валу 17 жорстко закріплена черв’ячна нання, яке містить електродвигун, кінематичне пара 19, яка розташована під опорною площадкою зв’язаний з механізмом переміщення ходового 15 і кінематичне зв’язана з механізмом перемівізка і за допомогою черв’ячного редуктора з мещення візка. ханізмом подання електродного дроту, пульт керуЗварювальний трактор працює таким чином. вання, касету для електродного дроту, бункер для При включенні електродвигуна 2 починає обефлюсу, правильний механізм, подавальний і приртатися його вихідний вал 3, з’єднаний з додаткотискний ролики, мундштук, механізм коректування вим валом 17. При цьому, обертання одночасне положення кута нахилу електрода і змінні шестірні через черв’ячний редуктор 4, установлений на для регулювання швидкості переміщення ходового вихідному валу 3 електродвигуна і черв’ячну пару візка. Відповідно до корисної моделі, пульт керу19, закріплену на додатковому валу 17 передаєтьвання, касета для електродного дроту, бункер для ся механізму подавання електродного дроту і мефлюсу, правильний механізм, подаючій і притискханізму переміщення ходового візка. ний ролики, мундштук і механізм коректування Електродний дріт з касети для електродного положення кута нахилу електрода роз’ємне закрідроту 6 через правильний механізм 8, подаючий і плені на корпусі вертикально розташованого притискний ролики 9 і 10 проходить у струмопідвічерв’ячного редуктора, що закріплений на вихіддний мундштук 11 до місця зварювання. При зіткному валу вертикально встановленого електродненні з металевим виробом виникає електрична вигуна. У нижній частині корпус черв’ячного редукдуга. Дуга горить під шаром флюсу, який подаєтьтора закріплено на планшайбі, встановленій з ся з бункера для флюсу 7. Одночасно починає можливістю обертання щодо вертикальної осі випереміщатися ходовий візок 1 і відбувається звахідного вала електродвигуна і роз’ємно з’єднаної з рювання подовжніх швів. опорною площадкою, яка жорстко закріплена за При виконанні зварювання кільцевих швів уседопомогою вертикальних стійок над ходовим візредині ємності на цьому зварювальному тракторі ком. Кінець вихідного вала електродвигуна, необхідно зробити його переналагодження. Для роз’ємно скріплений із співісно розташованим доцього знімають болти, що з’єднують планшайбу 14 датковим валом, на якому закріплена черв’ячна і опорну площадку 15. Потім розвертають корпус пара, розміщена під опорною площадкою. редуктора 4, закріплений на планшайбі 14 навколо Черв’ячна пара кінематичне зв’язана з механівертикальної осі О-О1. Разом із черв’ячним редукзмом переміщення ходового візка і змінними шестором 4, розвертається навколо осі О-О1 і все зватірнями для регулювання швидкості переміщення рювальне обладнання, що жорстко закріплене на ходового візка. його корпусі, а саме, вертикально встановлений Вільний кінець додаткового вала встановлено електродвигун 2, пульт керування 5, касету для у підшипниковій опорі, яка закріплена на ходовому електродного дроту 6, бункер для флюсу 7, правізку. При цьому додатковий вал обладнано вивильний механізм, 8, подавальний і притискний ступом, виконаним з можливістю взаємодії з пазом ролики 9 і 10, мундштук 11 і механізм коректуванна торці віхідного вала електродвигуна. ня положення кута нахилу електрода 12. Розворот Корисна модель пояснюється кресленнями, де корпуса черв’ячного редуктора 4 разом із закріпна Фіг.1 зображено загальний вид зварювального леним на ньому обладнанням виконують на необтрактора, на Фіг.2 - вид по А на Фіг.1, на Фіг.3 - вид хідний кут. Потім планшайбу 14 закріплюють на по Б на Фіг.1, на Фіг.4 - перетин по В - В на Фіг.3, опорній площадці 15 за допомогою цих же болтів і на Фіг.5 - вид Г на Фіг.4, на Фіг.6 - кінематична зварювальний трактор готовий до роботи. схема запропонованого зварювального трактора. Завдяки вертикальному розташуванню електЗварювальний трактор складається з ходового родвигуна і з’єднаного з ним черв’ячного редукто 5 18452 6 ра, запропонована конструкція зварювального ного на планшайбі, встановленої з можливістю трактора стала більш простою, надійною і компакобертання навколо вертикальної осі, дозволить тною, що дозволяє використовувати її при зварюробити швидке його переналагодження і виконуваванні в закритих ємностях та важкодоступних місти на запропонованому зварювальному тракторі цях. подовжні, кільцеві зовнішні і внутрішні шви, тобто Розміщення в зварювальному тракторі обладсполучати технологічні можливості зварювальних нання на корпусі черв’ячного редуктора, закріплетракторів ТС-17 і ТС-18. 7 18452 8 9 Комп’ютерна верстка Л. Купенко 18452 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
