Клейова композиція

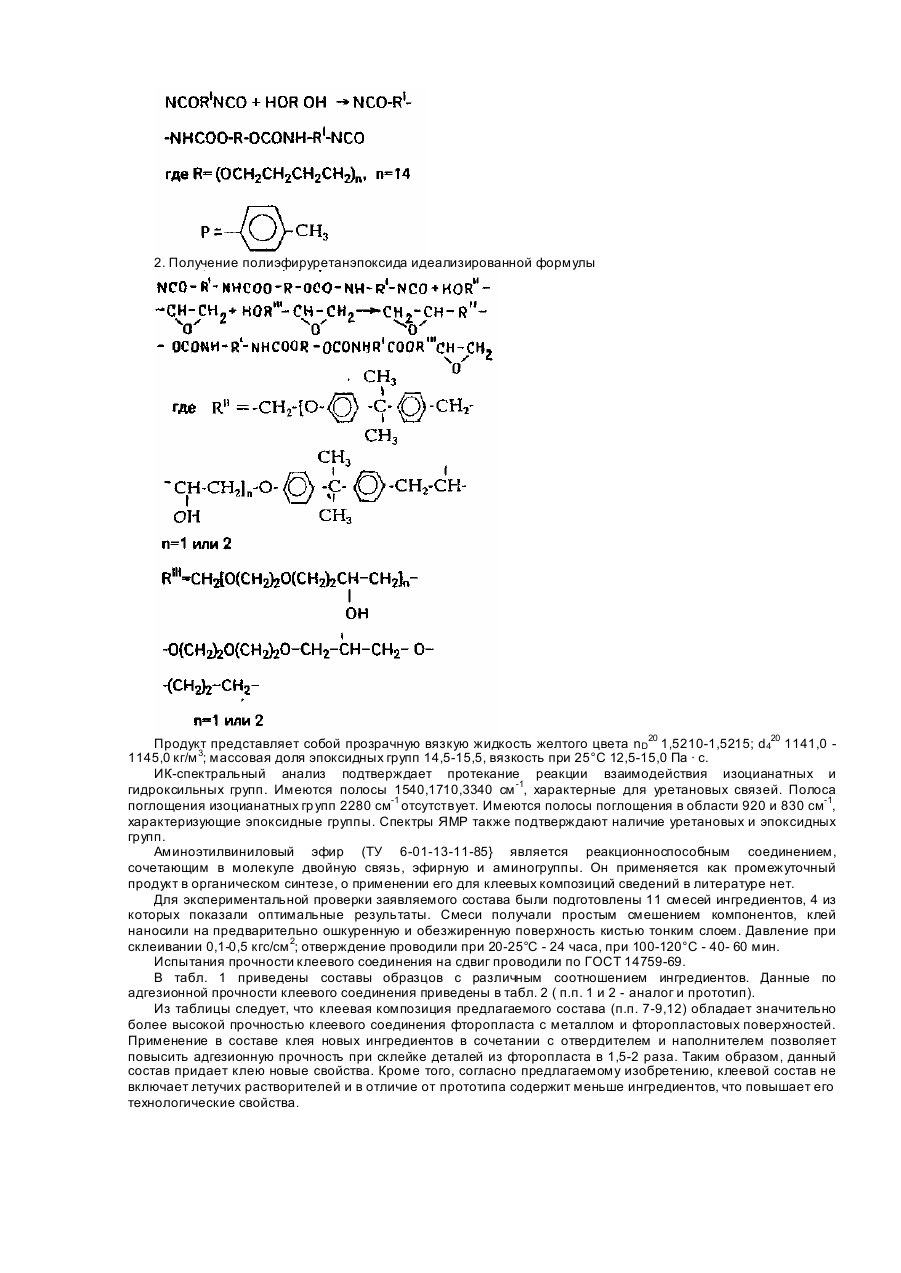

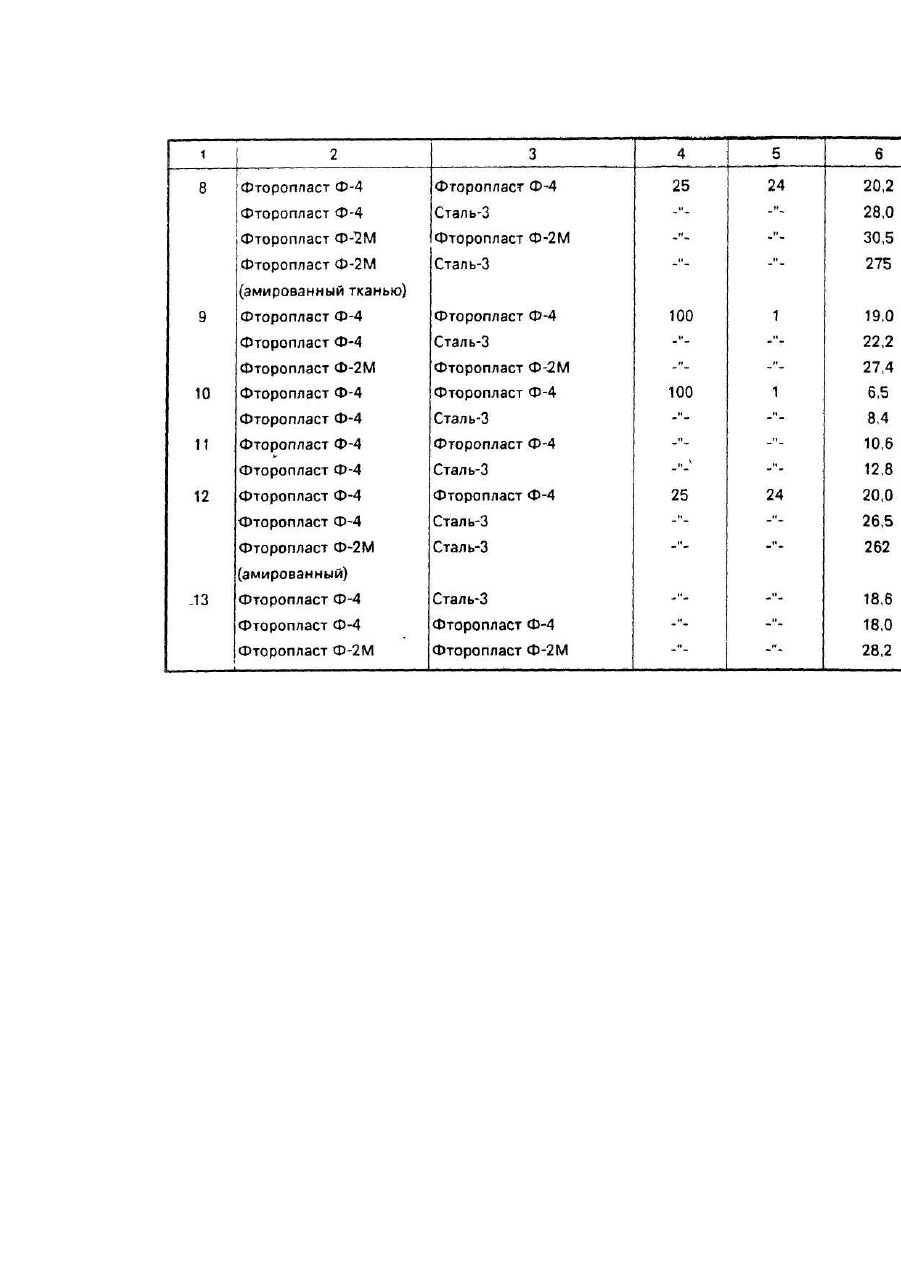

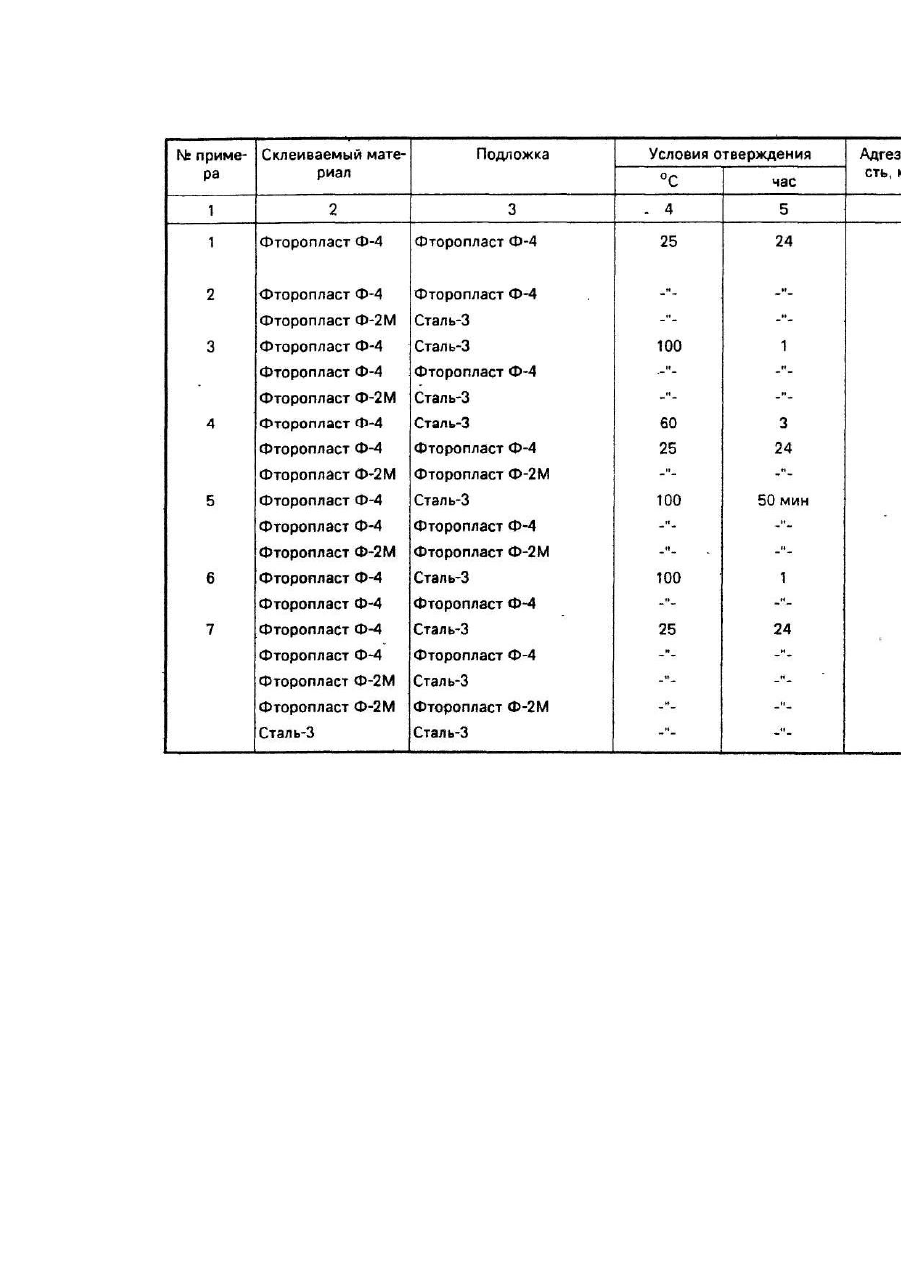

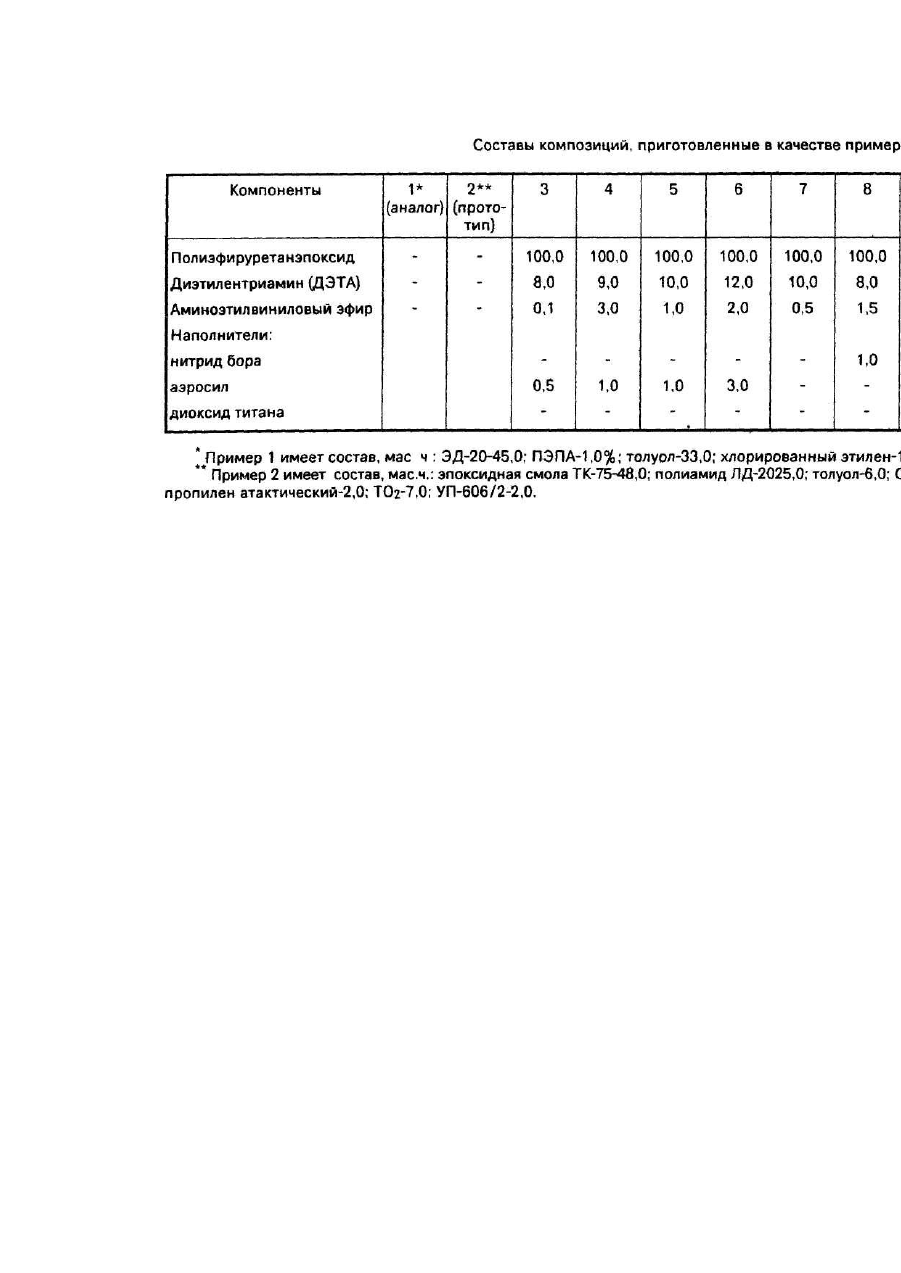

Изобретение относится к классу клеев на основе высокомолекулярных продуктов полимеризации и поликонденсации, и может быть использовано для склеивания фторопластовых деталей и фторопластов с металлами в химическом машиностроении, приборостроении, радиоэлектронике. Известен клей, включающий эпоксидную смолу, отвердитель и целевые добавки. Его можно использовать для склеивания фторопластов без предварительной химической обработки их поверхностей [1]. Клей устойчив к агрессивным средам и после отверждения нерастворим в воде, керосине, ацетоне, спирте, минеральных маслах. Однако, он не обладает высокой прочностью. Известен клей по [2], содержащий эпоксидную смолу, отвердитель, растворитель, наполнитель, полипропилен, бронированный полихлоропрен, бутадиен-нитрильный каучук и ускоритель. Он также не предусматривает предварительной химической обработки поверхности фторопласта, в отвержденном состоянии устойчив к растворителям и минеральным маслам. Недостатком этой клеевой композиции является ее многокомпонентность (8 позиций) и применение растворителя, что снижает технологичность и безопасность труда. Кроме того, клей также не обладает высокой адгезией при склеивании фторопласта. Целью изобретения является повышение адгезионной прочности при склейке деталей из фторопласта и технологических свойств. Поставленная цель достигается тем, что клеевая композиция, включающая эпоксидную смолу, отвердитель аминного типа и наполнитель, согласно предлагаемому изобретению, содержит полиэфируретанэпоксид на основе простых эфиров формулы в качестве отвердителя-диэтилентриамин и дополнительно аминоэтилвиниловый эфир при следующем соотношении компонентов, мас.ч.: В качестве наполнителей применяют аэросил, нитрид бора, диоксид титана. Полиэфируретанэпоксид (технический индекс ЭУО-147) разработан в отделе физико-химии полимеров ИХВС АН УССР авторами настоящего изобретения. Технология его производства освоена на опытном производстве ИХВС АН УССР. Химизм процесса заключается во взаимодействии форполимера на основе поликоситетраметиленгликоля ПФ-1000 (ТУ 6-02-648-81) и 2,6-2,4-толуилендиизоцианата (ТУ 113-03-340-84) с вторичными ОН-группами диэпоксидов ЭД-20 (ГОСТ 10587-72) и ДЭГ-1 (ТУ 6-05-1645-73) с образованием полиэфируретанэпоксидов с концевыми эпоксидными группами. Процесс протекает в две стадии. 1. Получение макродиизоцианата (форполимера) на основе ПФ-1000 и 2,4-2,6 ТДИ по схеме: 2. Получение полиэфируретанэпоксида идеализированной формулы Продукт представляет собой прозрачную вязкую жидкость желтого цвета nD20 1,5210-1,5215; d420 1141,0 1145,0 кг/м 3; массовая доля эпоксидных групп 14,5-15,5, вязкость при 25°С 12,5-15,0 Па · с. ИК-спектральный анализ подтверждает протекание реакции взаимодействия изоцианатных и гидроксильных групп. Имеются полосы 1540,1710,3340 см -1, характерные для уретановых связей. Полоса поглощения изоцианатных гр упп 2280 см-1 отсутствует. Имеются полосы поглощения в области 920 и 830 см-1, характеризующие эпоксидные группы. Спектры ЯМР также подтверждают наличие уретановых и эпоксидных групп. Аминоэтилвиниловый эфир (ТУ 6-01-13-11-85} является реакционноспособным соединением, сочетающим в молекуле двойную связь, эфирную и аминогруппы. Он применяется как промежуточный продукт в органическом синтезе, о применении его для клеевых композиций сведений в литературе нет. Для экспериментальной проверки заявляемого состава были подготовлены 11 смесей ингредиентов, 4 из которых показали оптимальные результаты. Смеси получали простым смешением компонентов, клей наносили на предварительно ошкуренную и обезжиренную поверхность кистью тонким слоем. Давление при склеивании 0,1-0,5 кгс/см 2; отверждение проводили при 20-25°С - 24 часа, при 100-120°С - 40- 60 мин. Испытания прочности клеевого соединения на сдвиг проводили по ГОСТ 14759-69. В табл. 1 приведены составы образцов с различным соотношением ингредиентов. Данные по адгезионной прочности клеевого соединения приведены в табл. 2 ( п.п. 1 и 2 - аналог и прототип). Из таблицы следует, что клеевая композиция предлагаемого состава (п.п. 7-9,12) обладает значительно более высокой прочностью клеевого соединения фторопласта с металлом и фторопластовых поверхностей. Применение в составе клея новых ингредиентов в сочетании с отвердителем и наполнителем позволяет повысить адгезионную прочность при склейке деталей из фторопласта в 1,5-2 раза. Таким образом, данный состав придает клею новые свойства. Кроме того, согласно предлагаемому изобретению, клеевой состав не включает летучих растворителей и в отличие от прототипа содержит меньше ингредиентов, что повышает его технологические свойства.
