Крісло, яке обертається

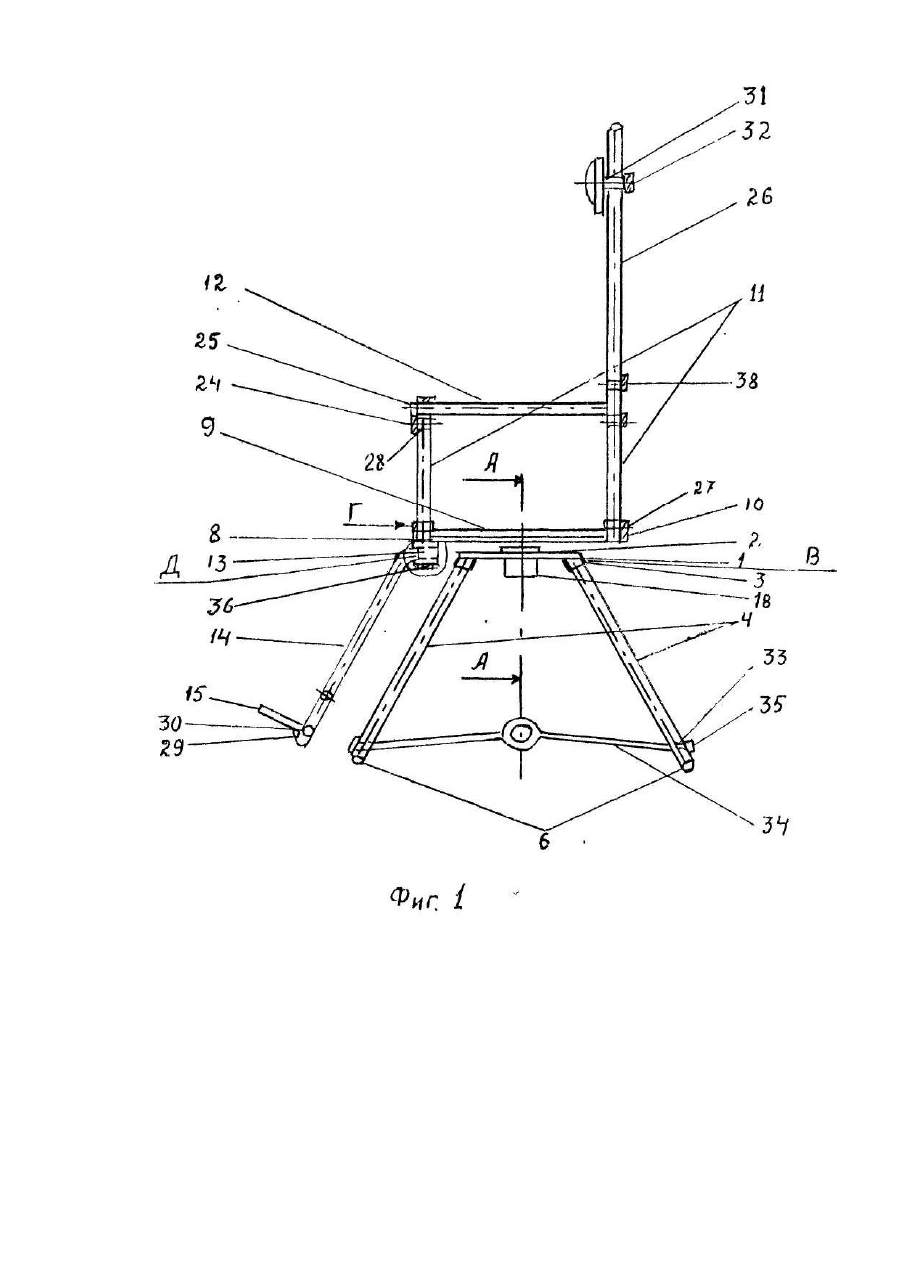

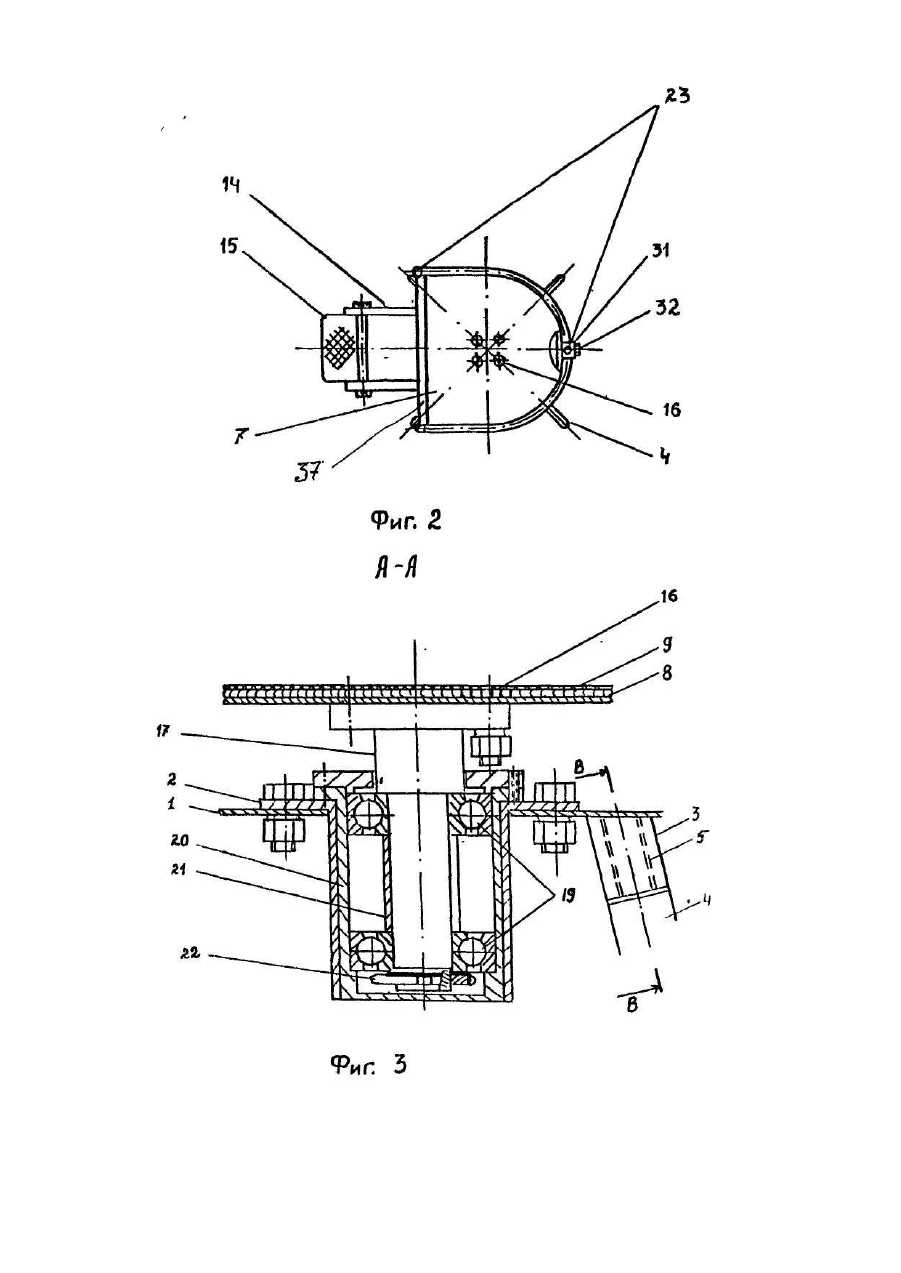

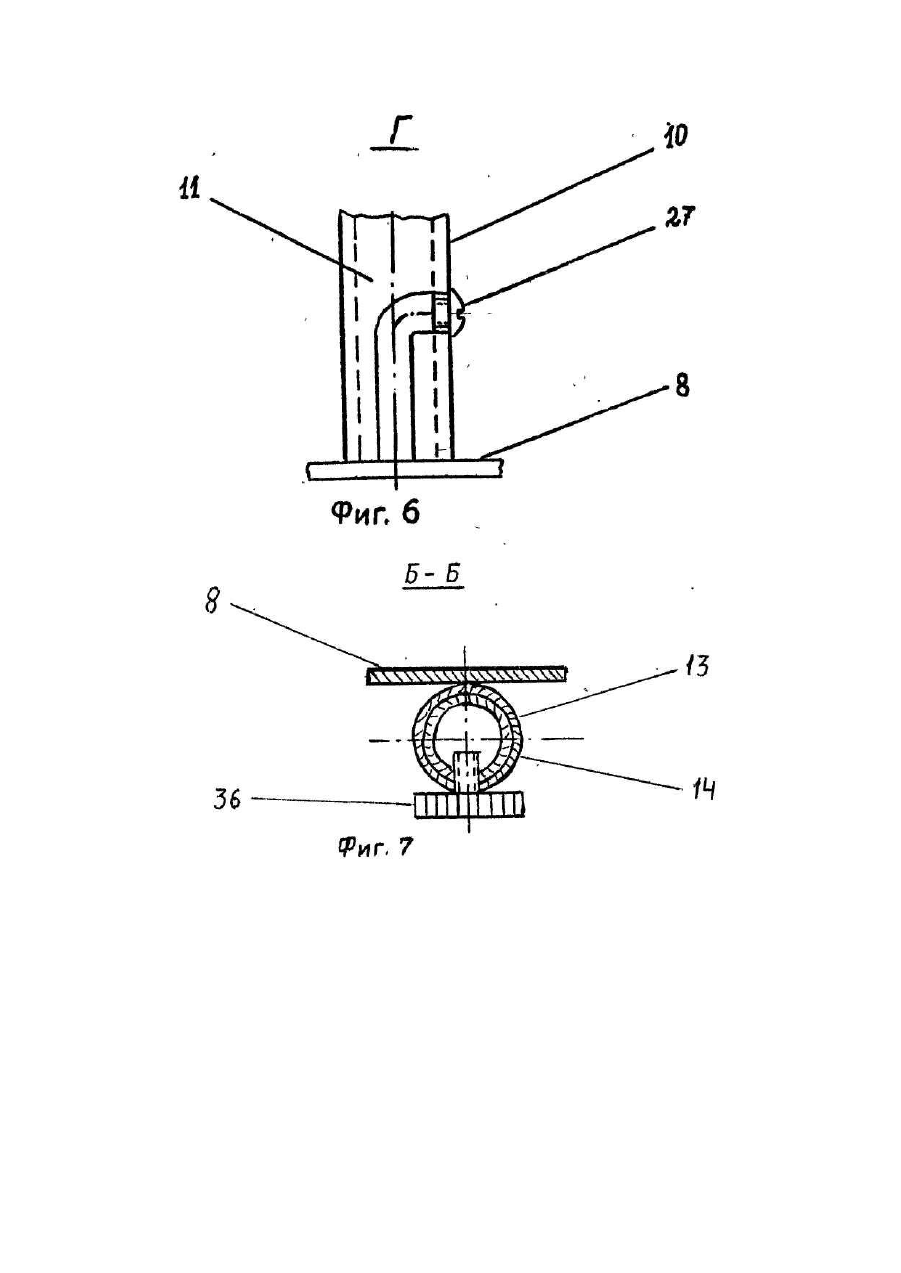

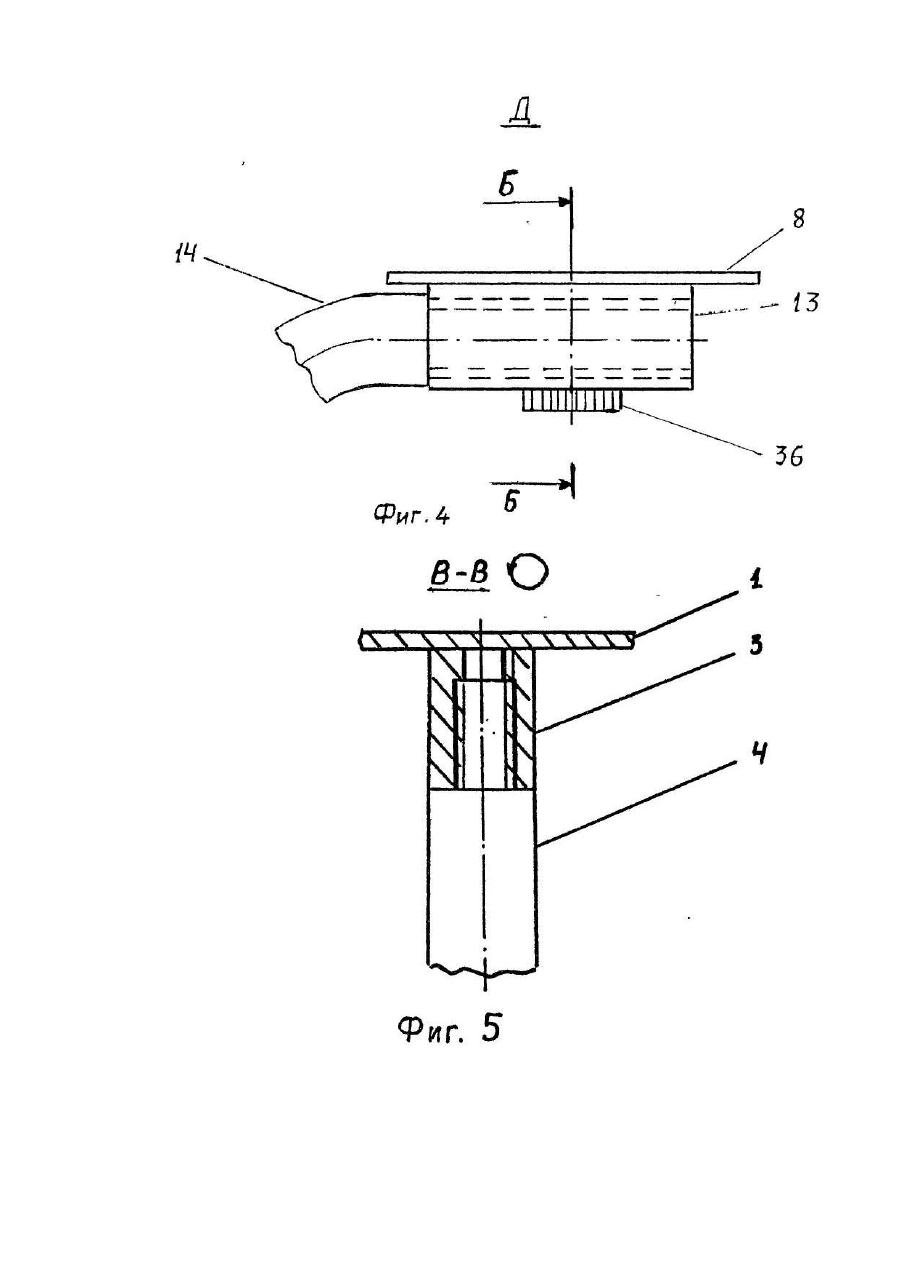

Изобретение относится к медицинской технике, а именно к оториноларингологическому оборудованию, и предназначено для размещения пациентов при проведении вестибулометрического обследования в полевых условиях, на предприятиях, в учреждениях и школах в целях диспансеризации и физиолого-гигиенических исследований. Цель изобретения - упрощение транспортировки при проведении массовых вестибулометрических исследований. Изобретение поясняется чертежами, на которых представлены: на фиг. 1 - общий вид вращающегося кресла; на фиг. 2 - вид кресла сверху; на фиг. 3 - разрез А-А на фиг. 1; на фиг. 4 - узел "Д" на фиг. 1; на фиг. 5 -разрез В-В на фиг. 1; на фиг. 6 - вид Г на фи г. 1; на фиг. 7 - разрез Б-Б на фиг. 4. Вращающееся кресло состоит из основания, вращающейся части и узла вращения и содержит металлический кронштейн 1 с отверстием в центре, снабженный стаканом 2 и гнездами 3 с резьбовой нарезкой для крепления четырех опор (ножек) 4. Опоры основания кресла выполнены из легкого прочного сплава стали. На одном конце опоры нарезана резьба 5 для крепления к кронштейну, на другом вмонтирована бобышка 6. Сиденье 7 вращающейся части (фиг. 2) кресла содержит платформу 8 из листовой стали, фанерную накладку 9, гильзы 10 для установки и фиксации стоек 11 подлокотников 12, гнезда 13 для крепления кронштейнов 14 подножки 15 винтами 30. В центре платформы 8 выполнены отверстия 15 (фиг. 2) для крепления оси 17 кресла (фиг. 3). На ось 17 кресла насажен и жестко укреплен узел вращения {подшипниковый узел) 18, содержащий два радиально-упорные подшипника 19, наружный 20 и внутренний 21 стаканы, детали крепления 22. Дугообразные подлокотники 12 выполнены из тонкостенных труб, края которых спрессованы и имеют отверстия 23 (фиг. 2) для шарнирного соединения между собой и с зарядной дугой 37. К подлокотникам приварены штыри 24 с выступами 25 для установки и фиксации стоек 11 подлокотников и рукоятки 26 кресла винтом 38. Стойки подлокотников выполнены из тонкостенной трубки, с одной стороны снабжены выступом 27 для крепления в гильзах 10 платформы кресла, а с другой имеют прорези 28 для штырей 24 подлокотников. Кронштейны 14 подножки кресла выполнены из прочных тонкостенных труб, расположенных под углом, имеют упоры 29 и отверстия для крепления подножки 15 винтами 30, На рукоятке 26 кресла располагается подголовник, содержащий кронштейн 31 с отверстием с винтом 32 для крепления рукоятки. Опоры 4 кресла имеют отверстия 33 для крепления крестообразной сборной распорки 34 гайками 35. Вращающееся кресло используют следующим образом. В гнезда 3 кронштейна 1 основания кресла ввинчивают четыре опоры 4, в отверстия 33 которых вставляют крестообразную распорку 34 и фиксируют ее гайками 35 для придания устойчивости креслу. Собранное таким образом основание кресла устанавливают на ровной площадке размерами 1-1,5 м 2. В отверстие стакана 2 кронштейна 1 основания кресла вставляют наружный стакан 20 подшипникового узла 18с осью 17 кресла и, таким образом, соединяют платформу 8 сиденья с его основанием. В гильзы 10 платформы 8 вставляют стойки 11 подлокотников и фиксируют и х при помощи выступов 27. Штыри 24 подлокотников вставляют в стойки 11 и поворачивая последние вставляют выступ 25 в прорези 28 и фиксируют подлокотники. Рукоятку 26 кресла насаживают на средний штырь подлокотников (не показан), а запорную дугу 37 - на передние штыри и фиксируют и х соотве тствующими винтами. С помощью винтов 30 осуществляется крепление подножки 15 и кронштейнов 14. Последние вставляют в гнезда 13 платформы и фиксируют винтами 36. Высота расположения подголовника регулируется винтом 32. Исполнение вращательного кресла в сборочно-разборном портативном варианте дает возможность легко транспортировать его при необходимости проведения массовых вестибулометрических исследований в полевых условиях, на предприятиях, в учреждениях, в школах и др. Таким образом, использование заявляемого устройства позволит существенно расширить возможности выявления больных вестибулярной дисфункцией в процессе массовых профилактических осмотров, при проведении физиолого-гигиенических исследований в производственных условиях.
