Механізм подачі виїмкового комбайна

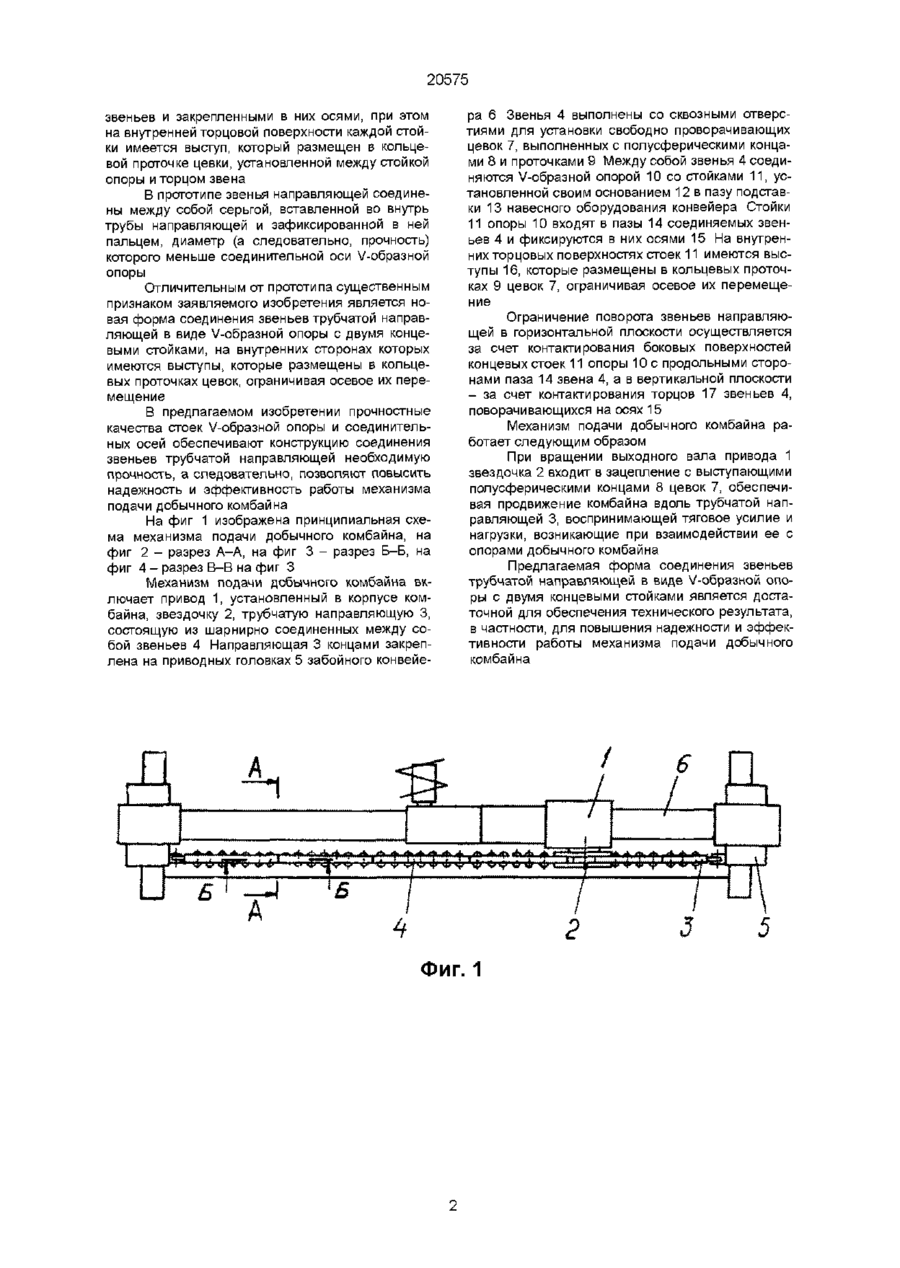

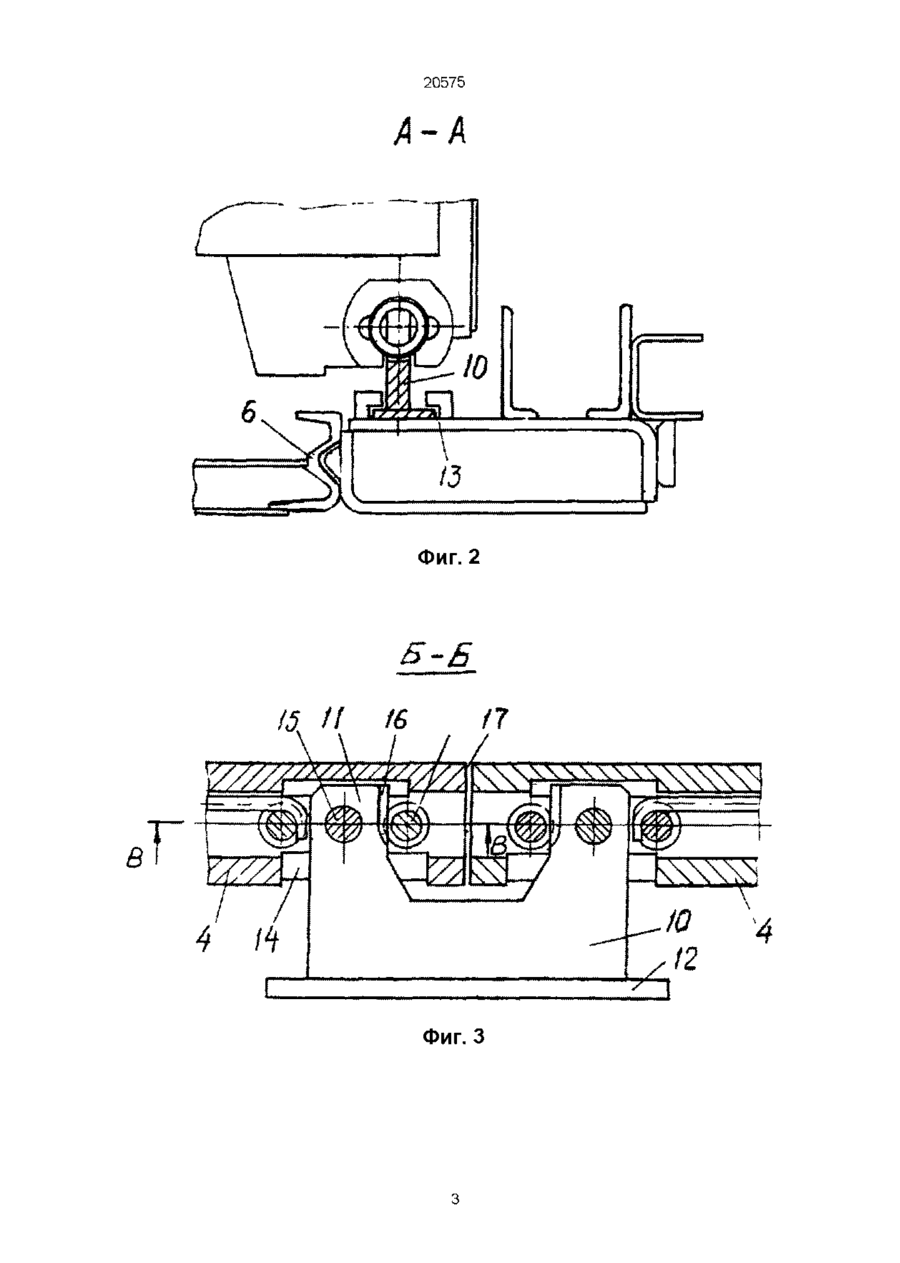

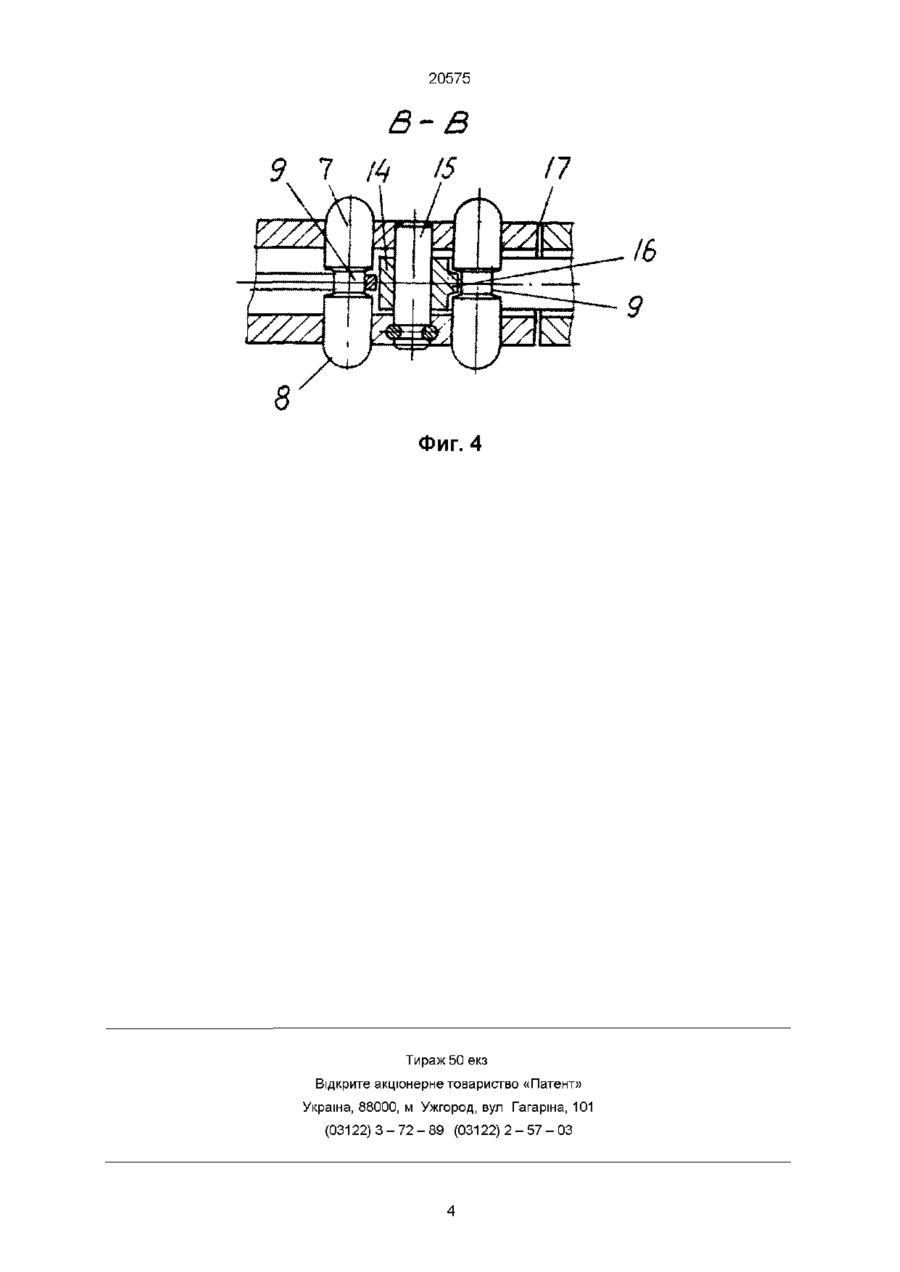

Механизм подачи выемочного комбайна, работающего с рамы конвейера, включающий при вод, звездочку, трубчатую направляющую, состоящую из шарнирно соединенных между собой звеньев с элементами зацепления в виде пальцев с полусферическими концами, входящих в зацепление со звездочкой, закрепленную на головках конвейера и свободно расположенную в желобе, жестко связанном с рамой конвейера, отличающийся тем, что между каждой парой звеньев трубчатой направляющей встроено соединительное устройство в виде V- образной опоры с основанием и двумя стойками, размещенными в пазах соединяемых звеньев и закрепленными в них осями, при этом на внутренней торцовой поверхности каждой стойки имеется выступ, который размещен в кольцевой проточке цевки, установленной между стойкой опоры и торцом звена Изобретение относится к горному оборудованию, в частности, к механизмам подачи добычного комбайна Известен механизм подачи добычного комбайна, работающего с рамы конвейера, включающий привод, звездочку, трубчатую направляющую, состоящую из шарнирно соединенных между собой звеньев с элементами зацепления в виде пальцев с полусферическими концами, входящих в зацепление со звездочкой, закрепленную на головках конвейера и свободно расположенную в желобе, жестко связанном с рамой конвейера [1] Недостатком этого механизма подачи является ненадежная конструкция узла соединения звеньев трубчатой направляющей, у которой звенья соединены между собой серьгой, вставленной во внутрь трубы и зафиксированной в ней специальными соединительными пальцами, проходящими через сквозные отверстия трубы и серьги Соединительные пальцы выполнены одного диаметра и формы с пальцами (цевками) - элементами зацепления со звездочкой При работе стыки звеньев подвергаются суммарным нагрузкам, возникающим при взаимодействии их с опорами комбайна и зубьями звездочки, а также при скручивании и изгибе става конвейера, в желобе которого размещена трубчатая направляющая Соединительный палец, диа метр которого определен диаметром цевки, и серьга, ослабленная сквозными в ней отверстиями, не обеспечивают необходимой прочности соединения звеньев направляющей при нагружении ее отмеченными выше нагрузками Задача изобретения - создать механизм подачи добычного комбайна, в котором за счет выполнения конструкции устройства соединения звеньев в виде V-образной опоры со стойками, обеспечивалась бы необходимая прочность соединения звеньев трубчатой направляющей Такое выполнение устройства соединения звеньев позволяет повысить надежность и эффективность работы механизма подачи выемочного комбайна Поставленная задача решается за счет того, что в механизм подачи добычного комбайна, работающего с рамы конвейера, включающего привод, звездочку, трубчатую направляющую, состоящую из шарнирно соединенных между собой звеньев с элементами зацепления в виде пальцев с полусферическими концами, входящих в зацепление со звездочкой, закрепленную на головках конвейера и свободно расположенную в желобе, жестко связанном с рамой конвейера, согласно изобретению, между каждой парой звеньев трубчатой направляющей встроено соединительное устройство в виде V-образной опоры с основанием и двумя стойками, размещенными в пазах соединяемых вш О ю ю о 20575 звеньев и закрепленными в них осями, при этом на внутренней торцовой поверхности каждой стойки имеется выступ, который размещен в кольцевой проточке цевки, установленной между стойкой опоры и торцом звена В прототипе звенья направляющей соединены между собой серьгой, вставленной во внутрь трубы направляющей и зафиксированной в ней пальцем, диаметр (а следовательно, прочность) которого меньше соединительной оси V-образной опоры Отличительным от прототипа существенным признаком заявляемого изобретения является новая форма соединения звеньев трубчатой направляющей в виде V-образной опоры с двумя концевыми стойками, на внутренних сторонах которых имеются выступы, которые размещены в кольцевых проточках цевок, ограничивая осевое их перемещение В предлагаемом изобретении прочностные качества стоек V-образной опоры и соединительных осей обеспечивают конструкцию соединения звеньев трубчатой направляющей необходимую прочность, а следовательно, позволяют повысить надежность и эффективность работы механизма подачи добычного комбайна На фиг 1 изображена принципиальная схема механизма подачи добычного комбайна, на фиг 2 - разрез А-А, на фиг 3 - разрез Б-Б, на фиг 4 - разрез В-В на фиг 3 Механизм подачи добычного комбайна включает привод 1, установленный в корпусе комбайна, звездочку 2, трубчатую направляющую 3, состоящую из шарнирно соединенных между собой звеньев 4 Направляющая 3 концами закреплена на приводных головках 5 забойного конвейе ра 6 Звенья 4 выполнены со сквозными отверстиями для установки свободно проворачивающих цевок 7, выполненных с полусферическими концами 8 и проточками 9 Между собой звенья 4 соединяются V-образной опорой 10 со стойками 11, установленной своим основанием 12 в пазу подставки 13 навесного оборудования конвейера Стойки 11 опоры 10 входят в пазы 14 соединяемых звеньев 4 и фиксируются в них осями 15 На внутренних торцовых поверхностях стоек 11 имеются выступы 16, которые размещены в кольцевых проточках 9 цевок 7, ограничивая осевое их перемещение Ограничение поворота звеньев направляющей в горизонтальной плоскости осуществляется за счет контактирования боковых поверхностей концевых стоек 11 опоры 10 с продольными сторонами паза 14 звена 4, а в вертикальной плоскости - за счет контактирования торцов 17 звеньев 4, поворачивающихся на осях 15 Механизм подачи добычного комбайна работает следующим образом При вращении выходного вала привода 1 звездочка 2 входит в зацепление с выступающими полусферическими концами 8 цевок 7, обеспечивая продвижение комбайна вдоль трубчатой направляющей 3, воспринимающей тяговое усилие и нагрузки, возникающие при взаимодействии ее с опорами добычного комбайна Предлагаемая форма соединения звеньев трубчатой направляющей в виде V-образной опоры с двумя концевыми стойками является достаточной для обеспечения технического результата, в частности, для повышения надежности и эффективности работы механизма подачи добычного комбайна Фиг. 1 20575 A-A Фиг. 2 15 ff /6 /7 \ \ I // В\ 4 ІЦ Фиг. 3 20575 -В 9 1 /4 15 Фиг. 4 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03 20575
