Фіксуючий профіль для перегородки

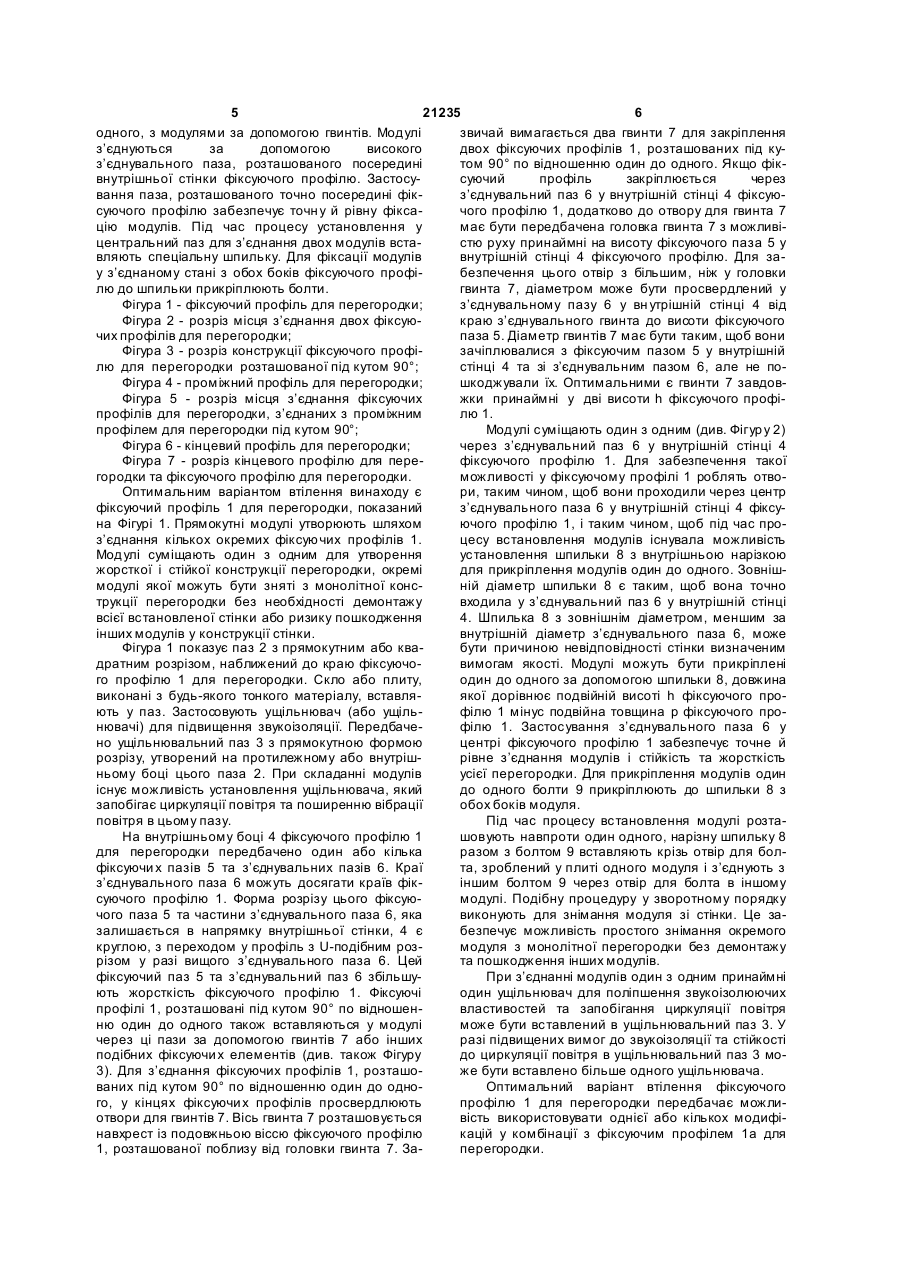

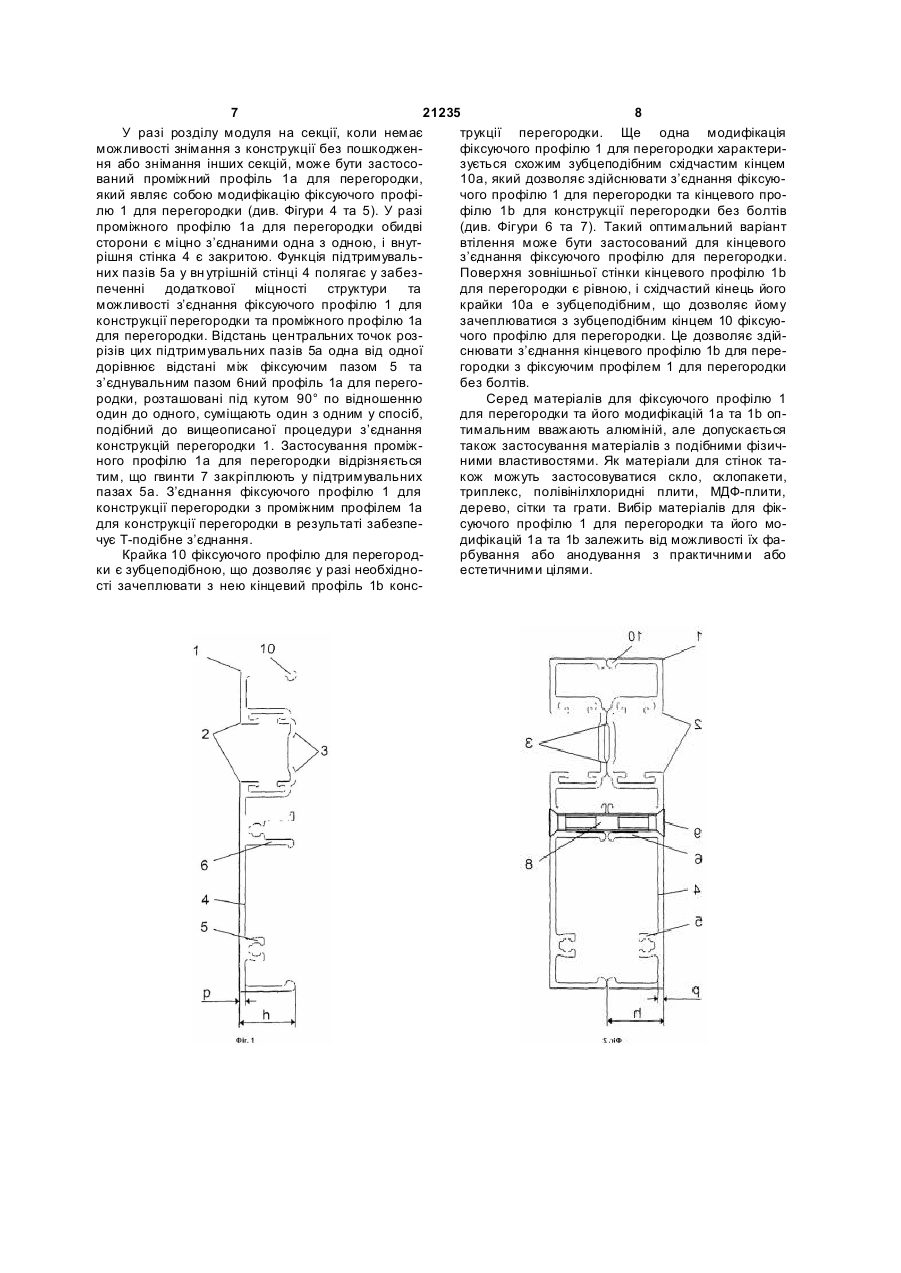

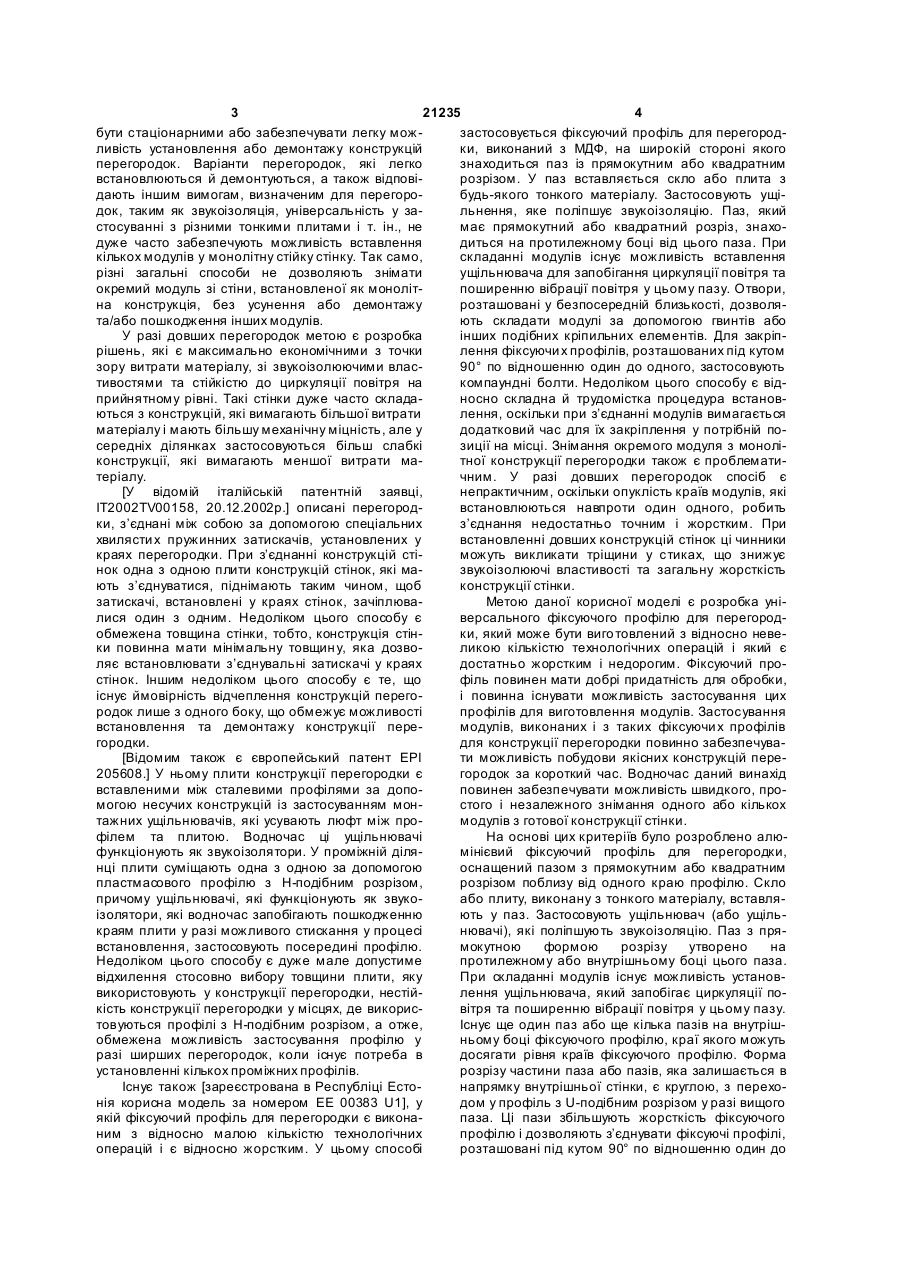

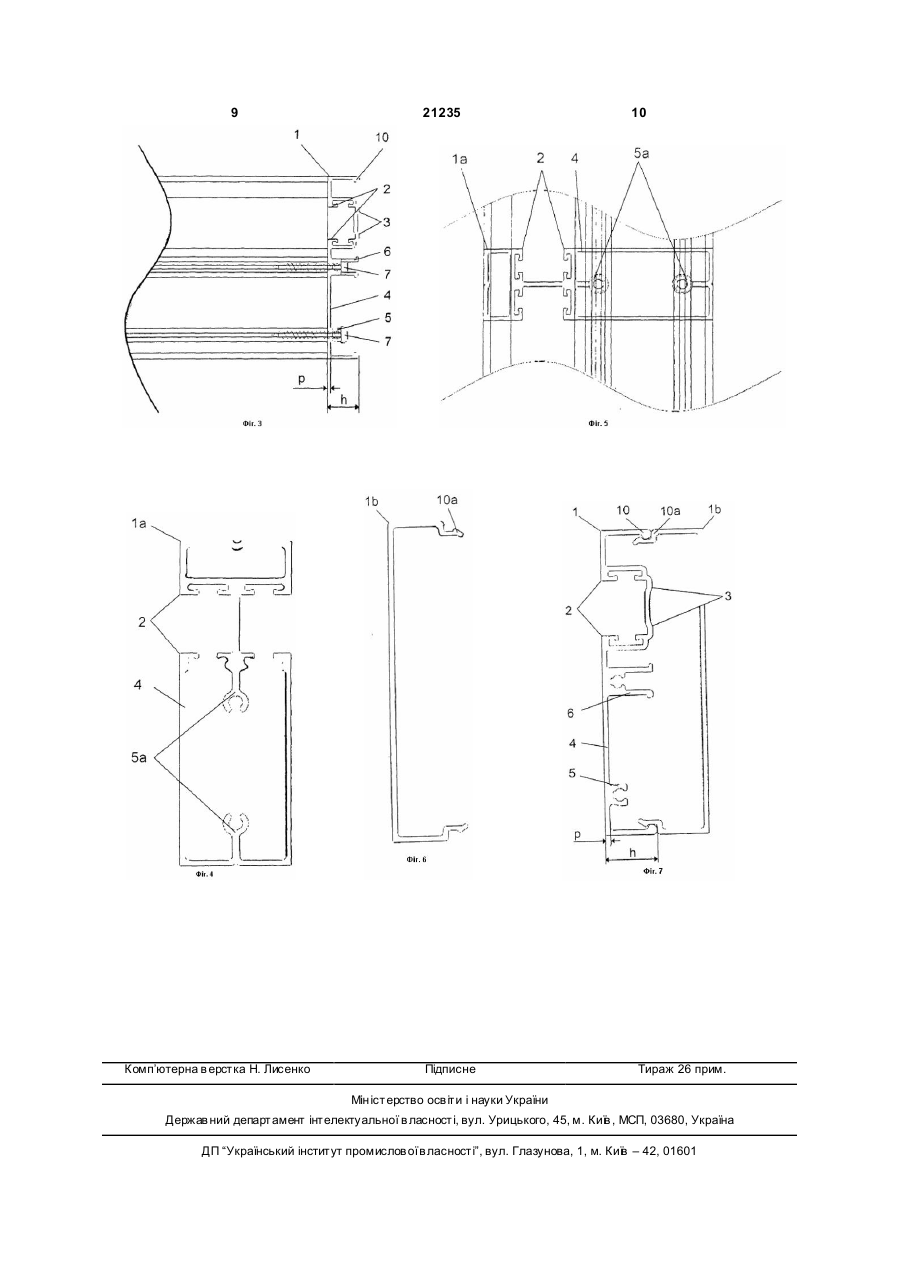

1. Фіксуючий профіль 1 для перегородки з пазом 2 прямокутної або квадратної форми, наближеним до краю, призначений для закріплення скла або плити, виконаної з будь-якого тонкого матеріалу, у пазу за допомогою ущільнювача для поліпшення звукоізоляційних властивостей і з боку паза 2 передбачено розташований навпроти ущільнювальний паз 3 з прямокутною формою розрізу посередині внутрішньої стінки 4, який дозволяє встановлювати ущільнювач, який запобігає циркуляції повітря та поширенню вібрації повітря в цьому пазу, який відрізняє ться тим, що існує принаймні один фіксуючий паз 5 у внутрішній стінці 4 фіксуючого профілю 1 для перегородки, який дозволяє з’єднувати фіксуючі профілі за допомогою гвинтів 7, болтів 9 та шпильок 8. 2. Фіксуючий профіль 1 за п.1, який відрізняється тим, що форма розрізу частини з’єднувального паза 6, яка залишається в напрямку внутрішньої стінки, 4 є круглою, а решта розрізу є U-подібною. 3. Фіксуючий профіль 1 за пп.1 або 2, який відрізняється тим, що з’єднувальний паз 6 досягає рівня фіксуючого профілю 1 для країв перегородки. 4. Фіксуючий профіль 1 за пп.1-3, який відрізняється тим, що шпильку 8, яка має внутрішню нарізку, застосовують для з’єднання модулів через з’єднувальний паз 6, причому шпилька 8 точно входить у з’єднувальний паз 6, і існує можливість U 2 (11) 1 3 21235 4 бути стаціонарними або забезпечувати легку можзастосовується фіксуючий профіль для перегородливість установлення або демонтажу конструкцій ки, виконаний з МДФ, на широкій стороні якого перегородок. Варіанти перегородок, які легко знаходиться паз із прямокутним або квадратним встановлюються й демонтуються, а також відповірозрізом. У паз вставляється скло або плита з дають іншим вимогам, визначеним для перегоробудь-якого тонкого матеріалу. Застосовують ущідок, таким як звукоізоляція, універсальність у зальнення, яке поліпшує звукоізоляцію. Паз, який стосуванні з різними тонкими плитами і т. ін., не має прямокутний або квадратний розріз, знаходуже часто забезпечують можливість вставлення диться на протилежному боці від цього паза. При кількох модулів у монолітну стійку стінку. Так само, складанні модулів існує можливість вставлення різні загальні способи не дозволяють знімати ущільнювача для запобігання циркуляції повітря та окремий модуль зі стіни, встановленої як монолітпоширенню вібрації повітря у цьому пазу. Отвори, на конструкція, без усунення або демонтажу розташовані у безпосередній близькості, дозволята/або пошкодження інших модулів. ють складати модулі за допомогою гвинтів або У разі довших перегородок метою є розробка інших подібних кріпильних елементів. Для закріпрішень, які є максимально економічними з точки лення фіксуючи х профілів, розташованих під кутом зору витрати матеріалу, зі звукоізолюючими влас90° по відношенню один до одного, застосовують тивостями та стійкістю до циркуляції повітря на компаундні болти. Недоліком цього способу є відприйнятному рівні. Такі стінки дуже часто складаносно складна й трудомістка процедура встановються з конструкцій, які вимагають більшої витрати лення, оскільки при з’єднанні модулів вимагається матеріалу і мають більшу механічну міцність, але у додатковий час для їх закріплення у потрібній посередніх ділянках застосовуються більш слабкі зиції на місці. Знімання окремого модуля з моноліконструкції, які вимагають меншої витрати матної конструкції перегородки також є проблематитеріалу. чним. У разі довших перегородок спосіб є [У відомій італійській патентній заявці, непрактичним, оскільки опуклість країв модулів, які IT2002TV00158, 20.12.2002р.] описані перегородвстановлюються навпроти один одного, робить ки, з’єднані між собою за допомогою спеціальних з’єднання недостатньо точним і жорстким. При хвилясти х пружинних затискачів, установлених у встановленні довших конструкцій стінок ці чинники краях перегородки. При з’єднанні конструкцій стіможуть викликати тріщини у стиках, що знижує нок одна з одною плити конструкцій стінок, які мазвукоізолюючі властивості та загальну жорсткість ють з’єднуватися, піднімають таким чином, щоб конструкції стінки. затискачі, встановлені у краях стінок, зачіплюваМетою даної корисної моделі є розробка унілися один з одним. Недоліком цього способу є версального фіксуючого профілю для перегородобмежена товщина стінки, тобто, конструкція стінки, який може бути виго товлений з відносно невеки повинна мати мінімальну товщин у, яка дозволикою кількістю технологічних операцій і який є ляє встановлювати з’єднувальні затискачі у краях достатньо жорстким і недорогим. Фіксуючий простінок. Іншим недоліком цього способу є те, що філь повинен мати добрі придатність для обробки, існує ймовірність відчеплення конструкцій перегоі повинна існувати можливість застосування цих родок лише з одного боку, що обмежує можливості профілів для виготовлення модулів. Застосування встановлення та демонтажу конструкції перемодулів, виконаних і з таких фіксуючи х профілів городки. для конструкції перегородки повинно забезпечува[Відомим також є європейський патент ЕРІ ти можливість побудови якісних конструкцій пере205608.] У ньому плити конструкції перегородки є городок за короткий час. Водночас даний винахід вставленими між сталевими профілями за допоповинен забезпечувати можливість швидкого, промогою несучих конструкцій із застосуванням монстого і незалежного знімання одного або кількох тажних ущільнювачів, які усувають люфт між промодулів з готової конструкції стінки. філем та плитою. Водночас ці ущільнювачі На основі цих критеріїв було розроблено алюфункціонують як звукоізолятори. У проміжній ділямінієвий фіксуючий профіль для перегородки, нці плити суміщають одна з одною за допомогою оснащений пазом з прямокутним або квадратним пластмасового профілю з Н-подібним розрізом, розрізом поблизу від одного краю профілю. Скло причому ущільнювачі, які функціонують як звукоабо плиту, виконану з тонкого матеріалу, вставляізолятори, які водночас запобігають пошкодженню ють у паз. Застосовують ущільнювач (або ущількраям плити у разі можливого стискання у процесі нювачі), які поліпшують звукоізоляцію. Паз з прявстановлення, застосовують посередині профілю. мокутною формою розрізу утворено на Недоліком цього способу є дуже мале допустиме протилежному або внутрішньому боці цього паза. відхилення стосовно вибору товщини плити, яку При складанні модулів існує можливість установвикористовують у конструкції перегородки, нестійлення ущільнювача, який запобігає циркуляції покість конструкції перегородки у місцях, де викорисвітря та поширенню вібрації повітря у цьому пазу. товуються профілі з Н-подібним розрізом, а отже, Існує ще один паз або ще кілька пазів на внутрішобмежена можливість застосування профілю у ньому боці фіксуючого профілю, краї якого можуть разі ширших перегородок, коли існує потреба в досягати рівня країв фіксуючого профілю. Форма установленні кількох проміжних профілів. розрізу частини паза або пазів, яка залишається в Існує також [зареєстрована в Республіці Естонапрямку внутрішньої стінки, є круглою, з перехонія корисна модель за номером ЕЕ 00383 U1], у дом у профіль з U-подібним розрізом у разі вищого якій фіксуючий профіль для перегородки є виконапаза. Ці пази збільшують жорсткість фіксуючого ним з відносно малою кількістю технологічних профілю і дозволяють з’єднувати фіксуючі профілі, операцій і є відносно жорстким. У цьому способі розташовані під кутом 90° по відношенню один до 5 21235 6 одного, з модулями за допомогою гвинтів. Модулі звичай вимагається два гвинти 7 для закріплення з’єднуються за допомогою високого двох фіксуючих профілів 1, розташованих під куз’єднувального паза, розташованого посередині том 90° по відношенню один до одного. Якщо фіквнутрішньої стінки фіксуючого профілю. Застосусуючий профіль закріплюється через вання паза, розташованого точно посередині фікз’єднувальний паз 6 у внутрішній стінці 4 фіксуюсуючого профілю забезпечує точн у й рівну фіксачого профілю 1, додатково до отвору для гвинта 7 цію модулів. Під час процесу установлення у має бути передбачена головка гвинта 7 з можливіцентральний паз для з’єднання двох модулів встастю руху принаймні на висоту фіксуючого паза 5 у вляють спеціальну шпильку. Для фіксації модулів внутрішній стінці 4 фіксуючого профілю. Для зау з’єднаному стані з обох боків фіксуючого профібезпечення цього отвір з більшим, ніж у головки лю до шпильки прикріплюють болти. гвинта 7, діаметром може бути просвердлений у Фігура 1 - фіксуючий профіль для перегородки; з’єднувальному пазу 6 у вн утрішній стінці 4 від Фігура 2 - розріз місця з’єднання двох фіксуюкраю з’єднувального гвинта до висоти фіксуючого чих профілів для перегородки; паза 5. Діаметр гвинтів 7 має бути таким, щоб вони Фігура 3 - розріз конструкції фіксуючого профізачіплювалися з фіксуючим пазом 5 у внутрішній лю для перегородки розташованої під кутом 90°; стінці 4 та зі з’єднувальним пазом 6, але не поФігура 4 - проміжний профіль для перегородки; шкоджували їх. Оптимальними є гвинти 7 завдовФігура 5 - розріз місця з’єднання фіксуючих жки принаймні у дві висоти h фіксуючого профіпрофілів для перегородки, з’єднаних з проміжним лю 1. профілем для перегородки під кутом 90°; Модулі суміщають один з одним (див. Фігур у 2) Фігура 6 - кінцевий профіль для перегородки; через з’єднувальний паз 6 у внутрішній стінці 4 Фігура 7 - розріз кінцевого профілю для перефіксуючого профілю 1. Для забезпечення такої городки та фіксуючого профілю для перегородки. можливості у фіксуючому профілі 1 роблять отвоОптимальним варіантом втілення винаходу є ри, таким чином, щоб вони проходили через центр фіксуючий профіль 1 для перегородки, показаний з’єднувального паза 6 у внутрішній стінці 4 фіксуна Фігурі 1. Прямокутні модулі утворюють шляхом ючого профілю 1, і таким чином, щоб під час проз’єднання кількох окремих фіксуючих профілів 1. цесу встановлення модулів існувала можливість Модулі суміщають один з одним для утворення установлення шпильки 8 з внутрішньою нарізкою жорсткої і стійкої конструкції перегородки, окремі для прикріплення модулів один до одного. Зовнішмодулі якої можуть бути зняті з монолітної консній діаметр шпильки 8 є таким, щоб вона точно трукції перегородки без необхідності демонтажу входила у з’єднувальний паз 6 у внутрішній стінці всієї встановленої стінки або ризику пошкодження 4. Шпилька 8 з зовнішнім діаметром, меншим за інших модулів у конструкції стінки. внутрішній діаметр з’єднувального паза 6, може Фігура 1 показує паз 2 з прямокутним або квабути причиною невідповідності стінки визначеним дратним розрізом, наближений до краю фіксуючовимогам якості. Модулі можуть бути прикріплені го профілю 1 для перегородки. Скло або плиту, один до одного за допомогою шпильки 8, довжина виконані з будь-якого тонкого матеріалу, вставляякої дорівнює подвійній висоті h фіксуючого проють у паз. Застосовують ущільнювач (або ущільфілю 1 мінус подвійна товщина р фіксуючого пронювачі) для підвищення звукоізоляції. Передбачефілю 1. Застосування з’єднувального паза 6 у но ущільнювальний паз 3 з прямокутною формою центрі фіксуючого профілю 1 забезпечує точне й розрізу, утворений на протилежному або внутрішрівне з’єднання модулів і стійкість та жорсткість ньому боці цього паза 2. При складанні модулів усієї перегородки. Для прикріплення модулів один існує можливість установлення ущільнювача, який до одного болти 9 прикріплюють до шпильки 8 з запобігає циркуляції повітря та поширенню вібрації обох боків модуля. повітря в цьому пазу. Під час процесу встановлення модулі розтаНа внутрішньому боці 4 фіксуючого профілю 1 шовують навпроти один одного, нарізну шпильку 8 для перегородки передбачено один або кілька разом з болтом 9 вставляють крізь отвір для болфіксуючи х пазів 5 та з’єднувальних пазів 6. Краї та, зроблений у плиті одного модуля і з’єднують з з’єднувального паза 6 можуть досягати країв фікіншим болтом 9 через отвір для болта в іншому суючого профілю 1. Форма розрізу цього фіксуюмодулі. Подібну процедуру у зворотному порядку чого паза 5 та частини з’єднувального паза 6, яка виконують для знімання модуля зі стінки. Це зазалишається в напрямку внутрішньої стінки, 4 є безпечує можливість простого знімання окремого круглою, з переходом у профіль з U-подібним розмодуля з монолітної перегородки без демонтажу різом у разі вищого з’єднувального паза 6. Цей та пошкодження інших модулів. фіксуючий паз 5 та з’єднувальний паз 6 збільшуПри з’єднанні модулів один з одним принаймні ють жорсткість фіксуючого профілю 1. Фіксуючі один ущільнювач для поліпшення звукоізолюючих профілі 1, розташовані під кутом 90° по відношенвластивостей та запобігання циркуляції повітря ню один до одного також вставляються у модулі може бути вставлений в ущільнювальний паз 3. У через ці пази за допомогою гвинтів 7 або інших разі підвищених вимог до звукоізоляції та стійкості подібних фіксуючи х елементів (див. також Фігуру до циркуляції повітря в ущільнювальний паз 3 мо3). Для з’єднання фіксуючих профілів 1, розташоже бути вставлено більше одного ущільнювача. ваних під кутом 90° по відношенню один до одноОптимальний варіант втілення фіксуючого го, у кінцях фіксуючи х профілів просвердлюють профілю 1 для перегородки передбачає можлиотвори для гвинтів 7. Вісь гвинта 7 розташовується вість використовувати однієї або кількох модифінавхрест із подовжньою віссю фіксуючого профілю кацій у комбінації з фіксуючим профілем 1а для 1, розташованої поблизу від головки гвинта 7. Заперегородки. 7 21235 8 У разі розділу модуля на секції, коли немає трукції перегородки. Ще одна модифікація можливості знімання з конструкції без пошкодженфіксуючого профілю 1 для перегородки характериня або знімання інших секцій, може бути застосозується схожим зубцеподібним східчастим кінцем ваний проміжний профіль 1а для перегородки, 10а, який дозволяє здійснювати з’єднання фіксуюякий являє собою модифікацію фіксуючого профічого профілю 1 для перегородки та кінцевого пролю 1 для перегородки (див. Фігури 4 та 5). У разі філю 1b для конструкції перегородки без болтів проміжного профілю 1а для перегородки обидві (див. Фігури 6 та 7). Такий оптимальний варіант сторони є міцно з’єднаними одна з одною, і внутвтілення може бути застосований для кінцевого рішня стінка 4 є закритою. Функція підтримувальз’єднання фіксуючого профілю для перегородки. них пазів 5а у вн утрішній стінці 4 полягає у забезПоверхня зовнішньої стінки кінцевого профілю 1b печенні додаткової міцності структури та для перегородки є рівною, і східчастий кінець його можливості з’єднання фіксуючого профілю 1 для крайки 10а е зубцеподібним, що дозволяє йому конструкції перегородки та проміжного профілю 1а зачеплюватися з зубцеподібним кінцем 10 фіксуюдля перегородки. Відстань центральних точок розчого профілю для перегородки. Це дозволяє здійрізів цих підтримувальних пазів 5а одна від одної снювати з’єднання кінцевого профілю 1b для передорівнює відстані між фіксуючим пазом 5 та городки з фіксуючим профілем 1 для перегородки з’єднувальним пазом 6ний профіль 1а для перегобез болтів. родки, розташовані під кутом 90° по відношенню Серед матеріалів для фіксуючого профілю 1 один до одного, суміщають один з одним у спосіб, для перегородки та його модифікацій 1а та 1b опподібний до вищеописаної процедури з’єднання тимальним вважають алюміній, але допускається конструкцій перегородки 1. Застосування проміжтакож застосування матеріалів з подібними фізичного профілю 1а для перегородки відрізняється ними властивостями. Як матеріали для стінок татим, що гвинти 7 закріплюють у підтримувальних кож можуть застосовуватися скло, склопакети, пазах 5а. З’єднання фіксуючого профілю 1 для триплекс, полівінілхлоридні плити, МДФ-плити, конструкції перегородки з проміжним профілем 1а дерево, сітки та грати. Вибір матеріалів для фікдля конструкції перегородки в результаті забезпесуючого профілю 1 для перегородки та його мочує Т-подібне з’єднання. дифікацій 1а та 1b залежить від можливості їх фаКрайка 10 фіксуючого профілю для перегородрбування або анодування з практичними або ки є зубцеподібною, що дозволяє у разі необхідноестетичними цілями. сті зачеплювати з нею кінцевий профіль 1b конс 9 Комп’ютерна в ерстка Н. Лисенко 21235 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
