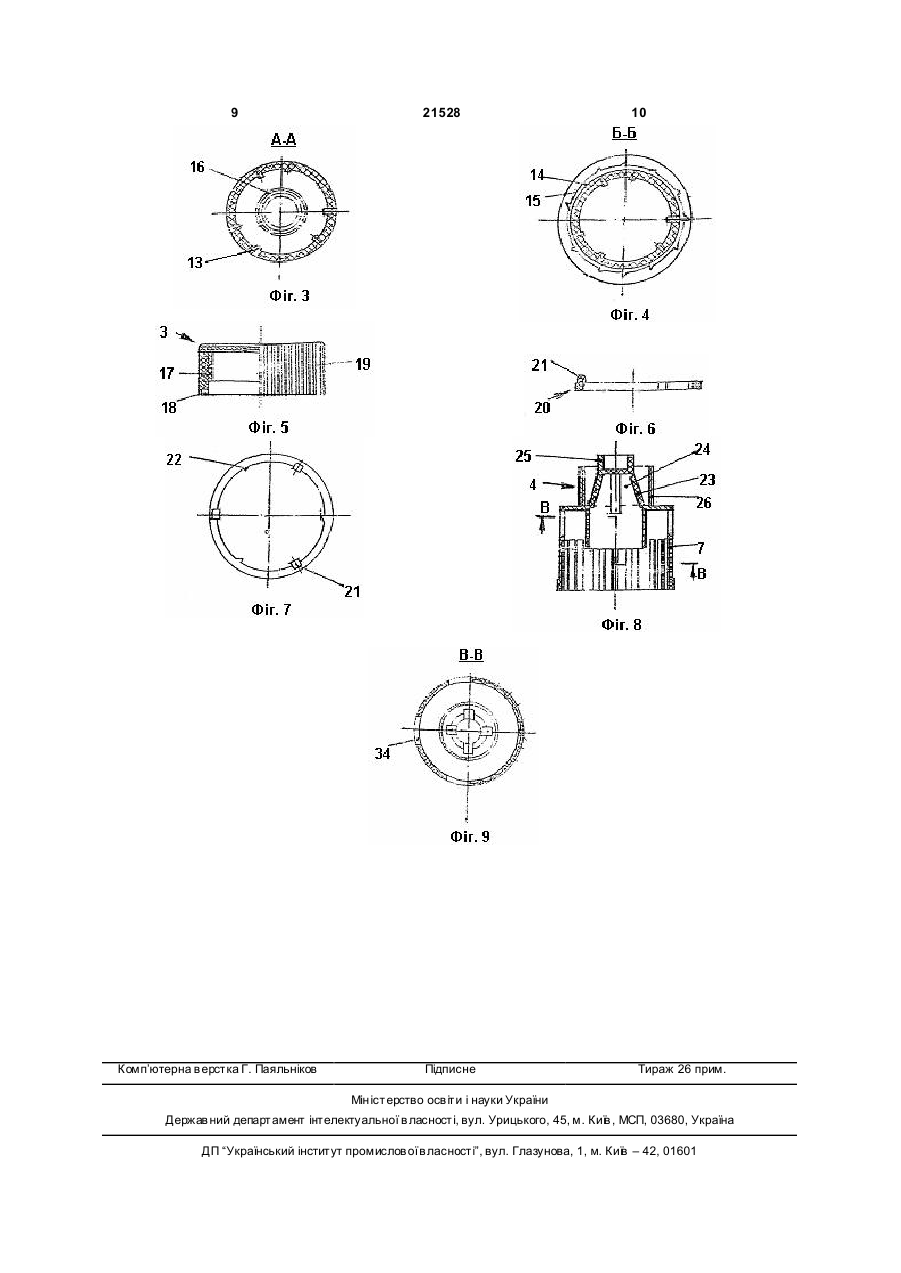

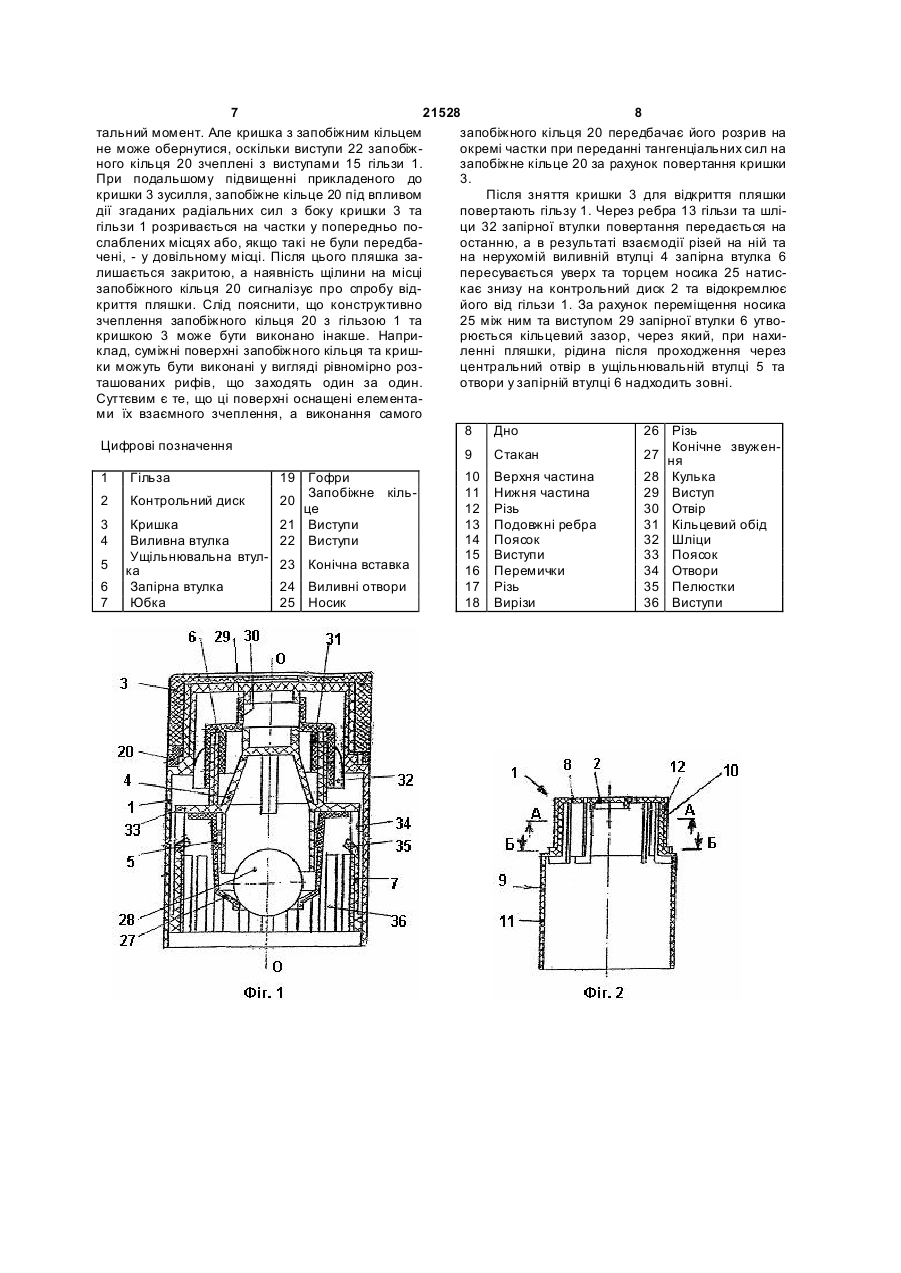

Закупорювальний пристрій для пляшок

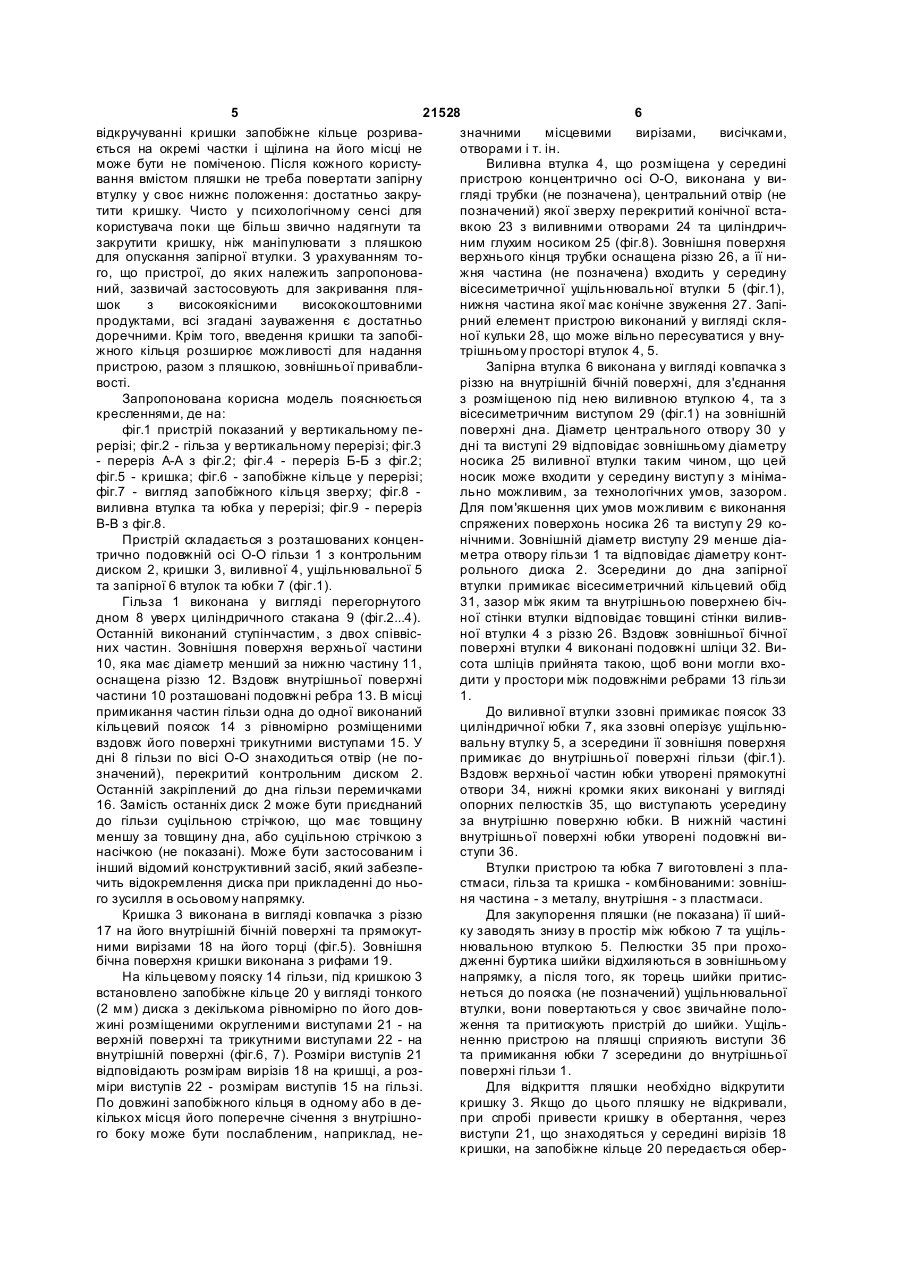

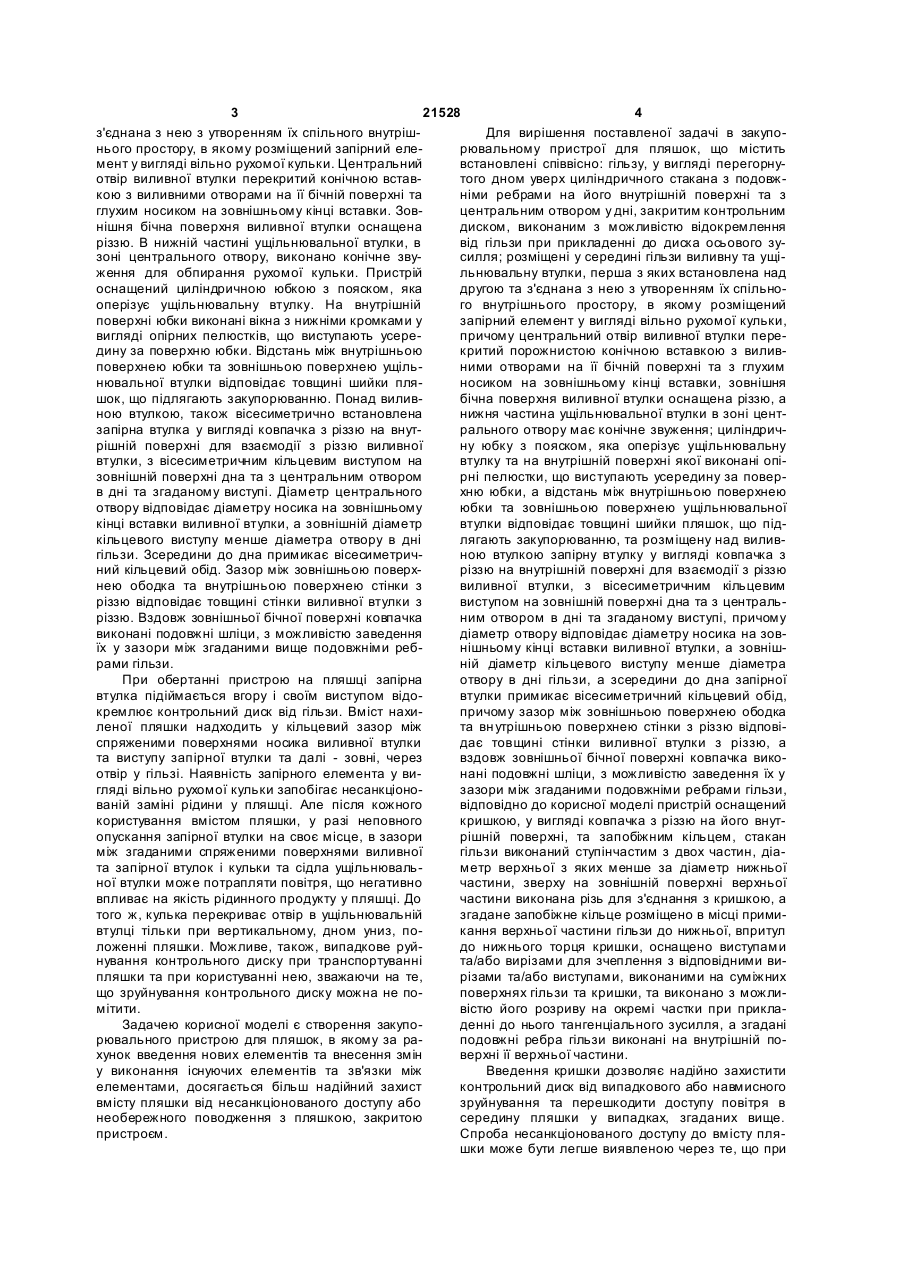

Закупорювальний пристрій для пляшок, що містить встановлені співвісно гільзу 1 у вигляді перегорнутого дном 8 уверх циліндричного стакана з подовжніми ребрами 13 на його внутрішній поверхні та з центральним отвором у дні, закритим контрольним диском 2, виконаним з можливістю відокремлення від гільзи при прикладенні до диска осьового зусилля, розміщені всередині гільзи виливну 4 та ущільнювальну 5 втулки, перша з яких встановлена над другою та з'єднана з нею з утворенням їх спільного внутрішнього простору, в якому розміщений запірний елемент у вигляді вільнорухомої кульки 28, причому центральний отвір виливної втулки перекритий порожнистою конічною вставкою 23 з виливними отворами 24 на її поверхні та з глухим носиком 25 на зовнішньому кінці вставки, зовнішня бічна поверхня виливної втулки оснащена різзю 26, а нижня частина ущільнювальної втулки в зоні центрального отвору має конічне звуження 27, циліндричну юбку 7 з пояском 33, яка оперізує ущільнювальну втулку та на внутрішній поверхні якої виконані опірні пелюстки 35, що виступають усередину за поверхню юбки, а відстань між внутрішньою поверхнею юбки та зовнішньою поверхнею ущільнювальної втулки відповідає товщині шийки пляшок, що підлягають закупорюванню, та розміщену над виливною втулкою 4 U 2 (11) 1 3 21528 4 з'єднана з нею з утворенням їх спільного внутрішДля вирішення поставленої задачі в закупонього простору, в якому розміщений запірний елерювальному пристрої для пляшок, що містить мент у вигляді вільно рухомої кульки. Центральний встановлені співвісно: гільзу, у вигляді перегорнуотвір виливної втулки перекритий конічною вставтого дном уверх циліндричного стакана з подовжкою з виливними отворами на її бічній поверхні та німи ребрами на його внутрішній поверхні та з глухим носиком на зовнішньому кінці вставки. Зовцентральним отвором у дні, закритим контрольним нішня бічна поверхня виливної втулки оснащена диском, виконаним з можливістю відокремлення різзю. В нижній частині ущільнювальної втулки, в від гільзи при прикладенні до диска осьового зузоні центрального отвору, виконано конічне звусилля; розміщені у середині гільзи виливну та ущіження для обпирання рухомої кульки. Пристрій льнювальну втулки, перша з яких встановлена над оснащений циліндричною юбкою з пояском, яка другою та з'єднана з нею з утворенням їх спільнооперізує ущільнювальну втулку. На внутрішній го внутрішнього простору, в якому розміщений поверхні юбки виконані вікна з нижніми кромками у запірний елемент у вигляді вільно рухомої кульки, вигляді опірних пелюстків, що виступають усерепричому центральний отвір виливної втулки передину за поверхню юбки. Відстань між внутрішньою критий порожнистою конічною вставкою з виливповерхнею юбки та зовнішньою поверхнею ущільними отворами на її бічній поверхні та з глухим нювальної втулки відповідає товщині шийки пляносиком на зовнішньому кінці вставки, зовнішня шок, що підлягають закупорюванню. Понад виливбічна поверхня виливної втулки оснащена різзю, а ною втулкою, також вісесиметрично встановлена нижня частина ущільнювальної втулки в зоні центзапірна втулка у вигляді ковпачка з різзю на внутрального отвору має конічне звуження; циліндричрішній поверхні для взаємодії з різзю виливної ну юбку з пояском, яка оперізує ущільнювальну втулки, з вісесиметричним кільцевим виступом на втулку та на внутрішній поверхні якої виконані опізовнішній поверхні дна та з центральним отвором рні пелюстки, що виступають усередину за поверв дні та згаданому виступі. Діаметр центрального хню юбки, а відстань між внутрішньою поверхнею отвору відповідає діаметру носика на зовнішньому юбки та зовнішньою поверхнею ущільнювальної кінці вставки виливної втулки, а зовнішній діаметр втулки відповідає товщині шийки пляшок, що підкільцевого виступу менше діаметра отвору в дні лягають закупорюванню, та розміщену над виливгільзи. Зсередини до дна примикає вісесиметричною втулкою запірну втулку у вигляді ковпачка з ний кільцевий обід. Зазор між зовнішньою поверхріззю на внутрішній поверхні для взаємодії з різзю нею ободка та внутрішньою поверхнею стінки з виливної втулки, з вісесиметричним кільцевим різзю відповідає товщині стінки виливної втулки з виступом на зовнішній поверхні дна та з центральріззю. Вздовж зовнішньої бічної поверхні ковпачка ним отвором в дні та згаданому виступі, причому виконані подовжні шліци, з можливістю заведення діаметр отвору відповідає діаметру носика на зовїх у зазори між згаданими вище подовжніми ребнішньому кінці вставки виливної втулки, а зовнішрами гільзи. ній діаметр кільцевого виступу менше діаметра При обертанні пристрою на пляшці запірна отвору в дні гільзи, а зсередини до дна запірної втулка підіймається вгору і своїм виступом відовтулки примикає вісесиметричний кільцевий обід, кремлює контрольний диск від гільзи. Вміст нахипричому зазор між зовнішньою поверхнею ободка леної пляшки надходить у кільцевий зазор між та вн утрішньою поверхнею стінки з різзю відповіспряженими поверхнями носика виливної втулки дає товщині стінки виливної втулки з різзю, а та виступу запірної втулки та далі - зовні, через вздовж зовнішньої бічної поверхні ковпачка викоотвір у гільзі. Наявність запірного елемента у винані подовжні шліци, з можливістю заведення їх у гляді вільно рухомої кульки запобігає несанкціонозазори між згаданими подовжніми ребрами гільзи, ваній заміні рідини у пляшці. Але після кожного відповідно до корисної моделі пристрій оснащений користування вмістом пляшки, у разі неповного кришкою, у вигляді ковпачка з різзю на його внутопускання запірної втулки на своє місце, в зазори рішній поверхні, та запобіжним кільцем, стакан між згаданими спряженими поверхнями виливної гільзи виконаний ступінчастим з двох частин, діата запірної втулок і кульки та сідла ущільнювальметр верхньої з яких менше за діаметр нижньої ної втулки може потрапляти повітря, що негативно частини, зверху на зовнішній поверхні верхньої впливає на якість рідинного продукту у пляшці. До частини виконана різь для з'єднання з кришкою, а того ж, кулька перекриває отвір в ущільнювальній згадане запобіжне кільце розміщено в місці примивтулці тільки при вертикальному, дном униз, покання верхньої частини гільзи до нижньої, впритул ложенні пляшки. Можливе, також, випадкове руйдо нижнього торця кришки, оснащено виступами нування контрольного диску при транспортуванні та/або вирізами для зчеплення з відповідними випляшки та при користуванні нею, зважаючи на те, різами та/або виступами, виконаними на суміжних що зруйнування контрольного диску можна не поповерхнях гільзи та кришки, та виконано з можлимітити. вістю його розриву на окремі частки при приклаЗадачею корисної моделі є створення закуподенні до нього тангенціального зусилля, а згадані рювального пристрою для пляшок, в якому за раподовжні ребра гільзи виконані на внутрішній похунок введення нових елементів та внесення змін верхні її верхньої частини. у виконання існуючих елементів та зв'язки між Введення кришки дозволяє надійно захистити елементами, досягається більш надійний захист контрольний диск від випадкового або навмисного вмісту пляшки від несанкціонованого доступу або зруйнування та перешкодити доступу повітря в необережного поводження з пляшкою, закритою середину пляшки у випадках, згаданих вище. пристроєм. Спроба несанкціонованого доступу до вмісту пляшки може бути легше виявленою через те, що при 5 21528 6 відкручуванні кришки запобіжне кільце розривазначними місцевими вирізами, висічками, ється на окремі частки і щілина на його місці не отворами і т. ін. може бути не поміченою. Після кожного користуВиливна втулка 4, що розміщена у середині вання вмістом пляшки не треба повертати запірну пристрою концентрично осі О-О, виконана у вивтулку у своє нижнє положення: достатньо закругляді трубки (не позначена), центральний отвір (не тити кришку. Чисто у психологічному сенсі для позначений) якої зверху перекритий конічної встакористувача поки ще більш звично надягнути та вкою 23 з виливними отворами 24 та циліндричзакрутити кришку, ніж маніпулювати з пляшкою ним глухим носиком 25 (фіг.8). Зовнішня поверхня для опускання запірної втулки. З урахуванням товерхнього кінця трубки оснащена різзю 26, а її ниго, що пристрої, до яких належить запропоноважня частина (не позначена) входить у середину ний, зазвичай застосовують для закривання плявісесиметричної ущільнювальної втулки 5 (фіг.1), шок з високоякісними висококоштовними нижня частина якої має конічне звуження 27. Запіпродуктами, всі згадані зауваження є достатньо рний елемент пристрою виконаний у вигляді склядоречними. Крім того, введення кришки та запобіної кульки 28, що може вільно пересуватися у внужного кільця розширює можливості для надання трішньому просторі втулок 4, 5. пристрою, разом з пляшкою, зовнішньої приваблиЗапірна втулка 6 виконана у вигляді ковпачка з вості. різзю на внутрішній бічній поверхні, для з'єднання Запропонована корисна модель пояснюється з розміщеною під нею виливною втулкою 4, та з кресленнями, де на: вісесиметричним виступом 29 (фіг.1) на зовнішній фіг.1 пристрій показаний у вертикальному пеповерхні дна. Діаметр центрального отвору 30 у рерізі; фіг.2 - гільза у вертикальному перерізі; фіг.3 дні та виступі 29 відповідає зовнішньому діаметру - переріз А-А з фіг.2; фіг.4 - переріз Б-Б з фіг.2; носика 25 виливної втулки таким чином, що цей фіг.5 - кришка; фіг.6 - запобіжне кільце у перерізі; носик може входити у середину виступ у з мінімафіг.7 - вигляд запобіжного кільця зверху; фіг.8 льно можливим, за технологічних умов, зазором. виливна втулка та юбка у перерізі; фіг.9 - переріз Для пом'якшення цих умов можливим є виконання В-В з фіг.8. спряжених поверхонь носика 26 та виступ у 29 коПристрій складається з розташованих конценнічними. Зовнішній діаметр виступу 29 менше діатрично подовжній осі О-О гільзи 1 з контрольним метра отвору гільзи 1 та відповідає діаметру контдиском 2, кришки 3, виливної 4, ущільнювальної 5 рольного диска 2. Зсередини до дна запірної та запірної 6 втулок та юбки 7 (фіг.1). втулки примикає вісесиметричний кільцевий обід Гільза 1 виконана у вигляді перегорнутого 31, зазор між яким та внутрішньою поверхнею бічдном 8 уверх циліндричного стакана 9 (фіг.2...4). ної стінки втулки відповідає товщині стінки виливОстанній виконаний ступінчастим, з двох співвісної втулки 4 з різзю 26. Вздовж зовнішньої бічної них частин. Зовнішня поверхня верхньої частини поверхні втулки 4 виконані подовжні шліци 32. Ви10, яка має діаметр менший за нижню частину 11, сота шліців прийнята такою, щоб вони могли вхооснащена різзю 12. Вздовж внутрішньої поверхні дити у простори між подовжніми ребрами 13 гільзи частини 10 розташовані подовжні ребра 13. В місці 1. примикання частин гільзи одна до одної виконаний До виливної втулки ззовні примикає поясок 33 кільцевий поясок 14 з рівномірно розміщеними циліндричної юбки 7, яка ззовні оперізує ущільнювздовж його поверхні трикутними виступами 15. У вальну втулку 5, а зсередини її зовнішня поверхня дні 8 гільзи по вісі О-О знаходиться отвір (не попримикає до внутрішньої поверхні гільзи (фіг.1). значений), перекритий контрольним диском 2. Вздовж верхньої частин юбки утворені прямокутні Останній закріплений до дна гільзи перемичками отвори 34, нижні кромки яких виконані у вигляді 16. Замість останніх диск 2 може бути приєднаний опорних пелюстків 35, що виступають усередину до гільзи суцільною стрічкою, що має товщину за внутрішню поверхню юбки. В нижній частині меншу за товщину дна, або суцільною стрічкою з внутрішньої поверхні юбки утворені подовжні винасічкою (не показані). Може бути застосованим і ступи 36. інший відомий конструктивний засіб, який забезпеВтулки пристрою та юбка 7 виготовлені з плачить відокремлення диска при прикладенні до ньостмаси, гільза та кришка - комбінованими: зовнішго зусилля в осьовому напрямку. ня частина - з металу, внутрішня - з пластмаси. Кришка 3 виконана в вигляді ковпачка з різзю Для закупорення пляшки (не показана) її ший17 на його внутрішній бічній поверхні та прямокутку заводять знизу в простір між юбкою 7 та ущільними вирізами 18 на його торці (фіг.5). Зовнішня нювальною втулкою 5. Пелюстки 35 при прохобічна поверхня кришки виконана з рифами 19. дженні буртика шийки відхиляються в зовнішньому На кільцевому пояску 14 гільзи, під кришкою 3 напрямку, а після того, як торець шийки притисвстановлено запобіжне кільце 20 у вигляді тонкого неться до пояска (не позначений) ущільнювальної (2 мм) диска з декількома рівномірно по його доввтулки, вони повертаються у своє звичайне положині розміщеними округленими виступами 21 - на ження та притискують пристрій до шийки. Ущільверхній поверхні та трикутними виступами 22 - на ненню пристрою на пляшці сприяють виступи 36 внутрішній поверхні (фіг.6, 7). Розміри виступів 21 та примикання юбки 7 зсередини до внутрішньої відповідають розмірам вирізів 18 на кришці, а розповерхні гільзи 1. міри виступів 22 - розмірам виступів 15 на гільзі. Для відкриття пляшки необхідно відкрутити По довжині запобіжного кільця в одному або в декришку 3. Якщо до цього пляшку не відкривали, кількох місця його поперечне січення з внутрішнопри спробі привести кришку в обертання, через го боку може бути послабленим, наприклад, невиступи 21, що знаходяться у середині вирізів 18 кришки, на запобіжне кільце 20 передається обер 7 21528 8 тальний момент. Але кришка з запобіжним кільцем запобіжного кільця 20 передбачає його розрив на не може обернутися, оскільки виступи 22 запобіжокремі частки при переданні тангенціальних сил на ного кільця 20 зчеплені з виступами 15 гільзи 1. запобіжне кільце 20 за рахунок повертання кришки При подальшому підвищенні прикладеного до 3. кришки 3 зусилля, запобіжне кільце 20 під впливом Після зняття кришки 3 для відкриття пляшки дії згаданих радіальних сил з боку кришки 3 та повертають гільзу 1. Через ребра 13 гільзи та шлігільзи 1 розривається на частки у попередньо поци 32 запірної втулки повертання передається на слаблених місцях або, якщо такі не були передбаостанню, а в результаті взаємодії різей на ній та чені, - у довільному місці. Після цього пляшка зана нерухомій виливній втулці 4 запірна втулка 6 лишається закритою, а наявність щілини на місці пересувається уверх та торцем носика 25 натисзапобіжного кільця 20 сигналізує про спробу відкає знизу на контрольний диск 2 та відокремлює криття пляшки. Слід пояснити, що конструктивно його від гільзи 1. За рахунок переміщення носика зчеплення запобіжного кільця 20 з гільзою 1 та 25 між ним та виступом 29 запірної втулки 6 утвокришкою 3 може бути виконано інакше. Наприрюється кільцевий зазор, через який, при нахиклад, суміжні поверхні запобіжного кільця та кришленні пляшки, рідина після проходження через ки можуть бути виконані у вигляді рівномірно розцентральний отвір в ущільнювальній втулці 5 та ташованих рифів, що заходять один за один. отвори у запірній втулці 6 надходить зовні. Суттєвим є те, що ці поверхні оснащені елементами їх взаємного зчеплення, а виконання самого 8 Дно 26 Різь Цифрові позначення Конічне звужен9 Стакан 27 ня 10 Верхня частина 28 Кулька 1 Гільза 19 Гофри Запобіжне кіль11 Нижня частина 29 Виступ 2 Контрольний диск 20 це 12 Різь 30 Отвір 3 Кришка 21 Виступи 13 Подовжні ребра 31 Кільцевий обід 14 Поясок 32 Шліци 4 Виливна втулка 22 Виступи 15 Виступи 33 Поясок Ущільнювальна втул5 ка 23 Конічна вставка 16 Перемички 34 Отвори 6 Запірна втулка 24 Виливні отвори 17 Різь 35 Пелюстки 7 Юбка 25 Носик 18 Вирізи 36 Виступи 9 Комп’ютерна в ерстка Г. Паяльніков 21528 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
