Багатоповерховий прес

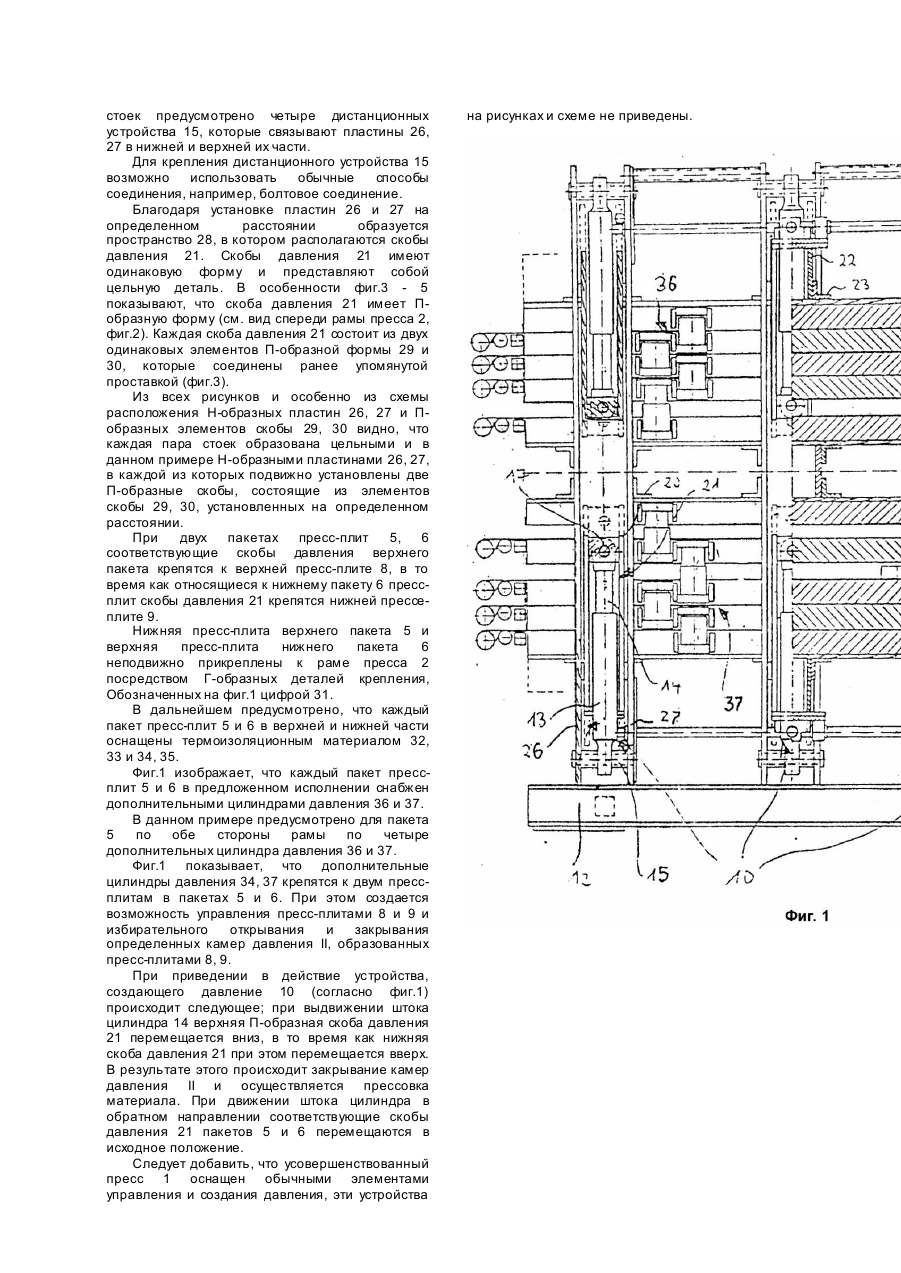

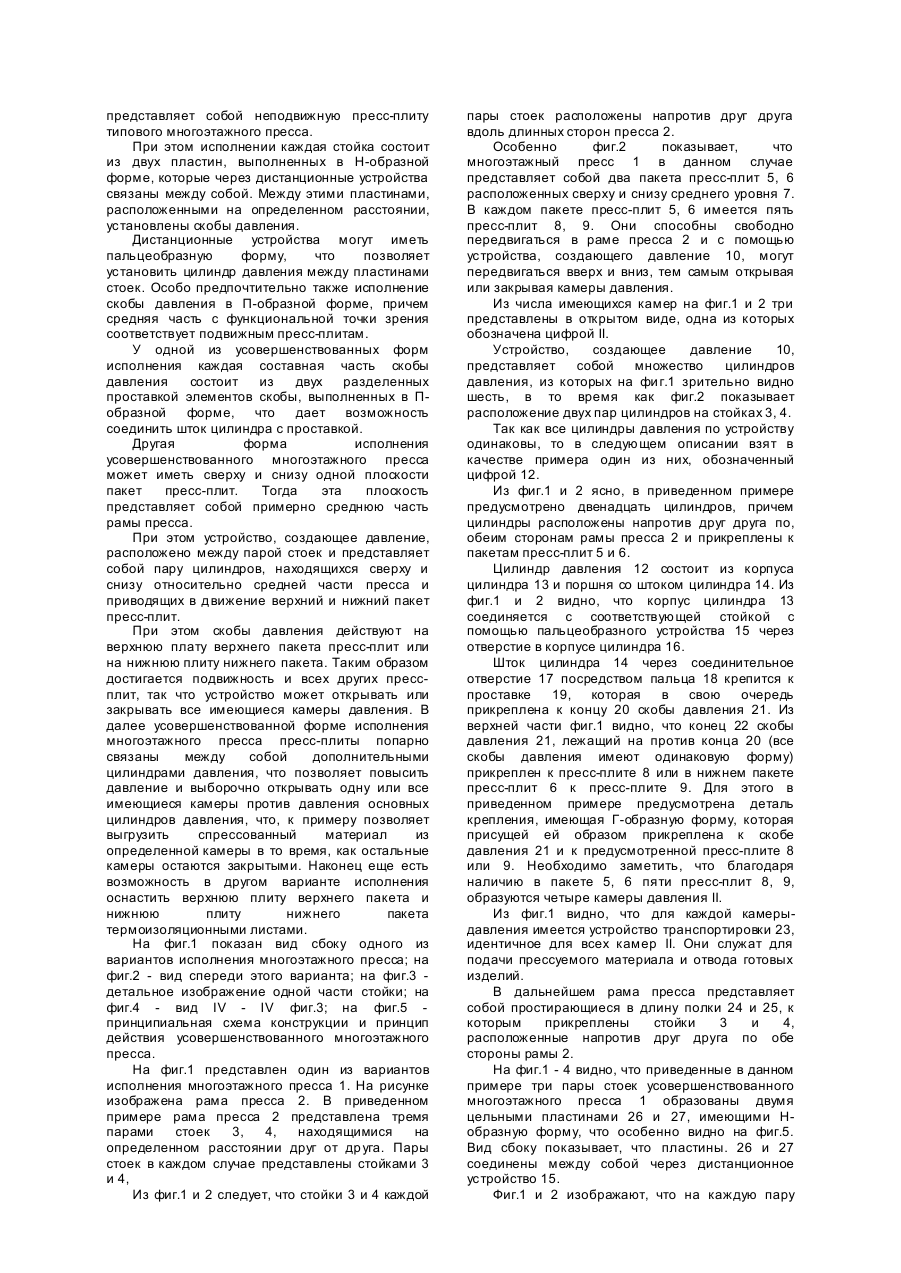

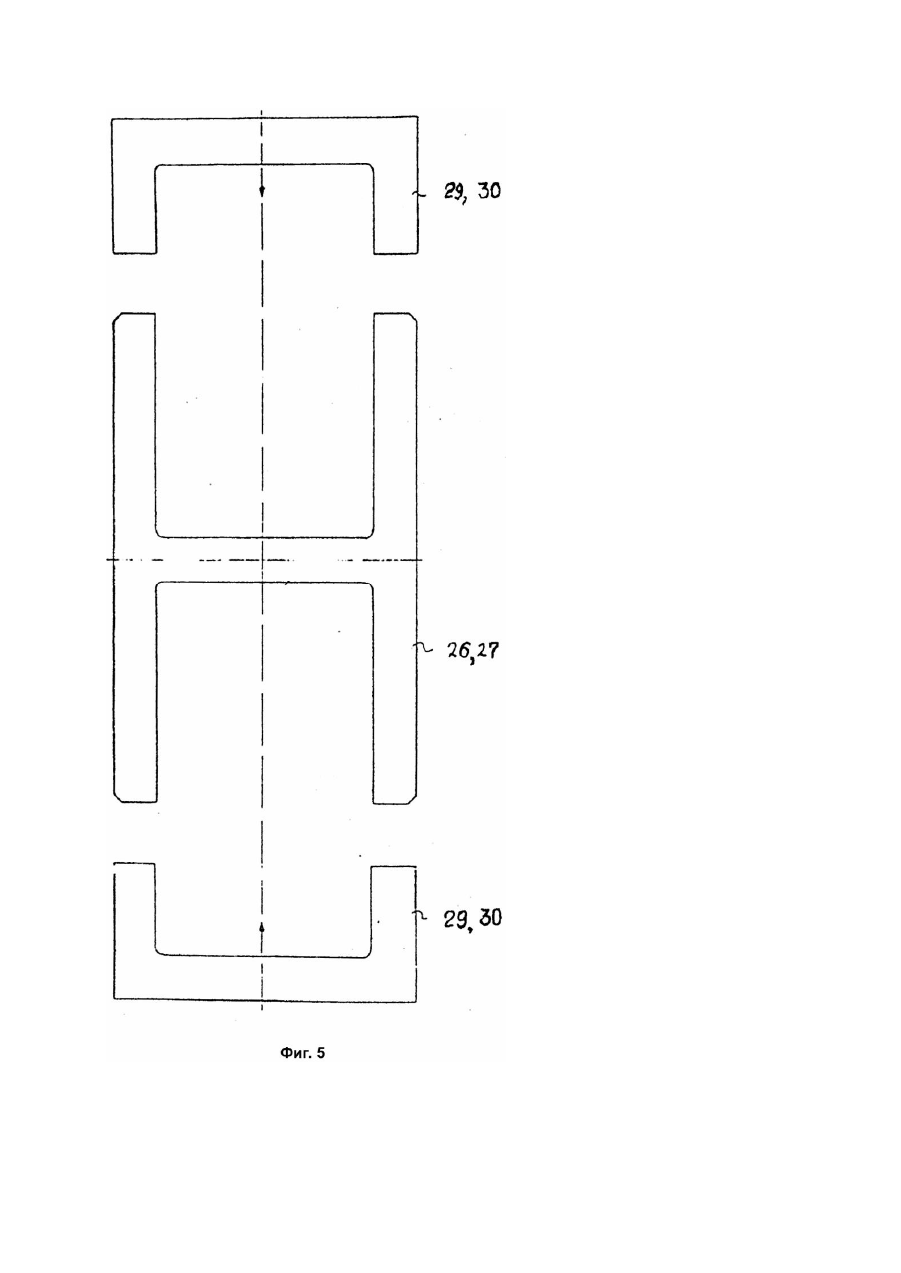

Изобретение является многоэтажным прессом для прессования плит из древесины или облицовки шпоном изделии из дерева и древесного материала и т.п. Известен многоэтажный пресс, состоящий из рамы пресса, в которой подвижно установлено множество пресс-плит, собранных в два пакета. Пресс-плиты приводятся в движение устройством, создающим давление, и открывают или закрывают образованные между ними камеры давления, в которых обрабатываемый материал прессуется. Типовой многоэтажный пресс состоит из трех пресс-плит, расположенных в раме пресса. При этом верхняя и нижняя пресс-плиты подвижны, причем устройство, создающее давление, приводит эти пресс-плиты в движение, Средняя пресс-плита неподвижно закреплена в раме пресса. Типовые многоэтажные прессы при очень высоких давлениях работают удовлетворительно, их устройство из-за наличия трех пресс-плит относительно тяжеловесно и монтаж трудоемок. В качестве прототипа заявляемого изобретения принят многоэтажный пресс для прессования или облицовки панелей из древесины, содержащий раму из разнесенных по длине пресса пар стоек, которые в парах расположены по обеим сторонам пресса, наложенные друг на друга пресс-плиты, размещенные между парами стоек с возможностью относительного перемещения в вертикальной плоскости для образования по крайней мере одной прессовочной камеры между соседними пресс-плитами, устройство для создания давления, выполненное в виде напорных цилиндров, корпуса которых прикреплены к соответствующим стойкам рамы, и скобы давления для каждом пары разнесенных стоек, связанной одним концом со штоками соответствующи х цилиндров, а другим с прессплитами. Недостаток известного устройства заключается в его громоздкости, вызванной наличием в устройстве значительного количества пресс-плит, посредством которых осуществляется передача сдавливающего усилия обрабатываемому изделию. Присутствие такого числа пресс-плит делает конструкцию пресса тяжеловесной и усложняет его монтаж и изготовление. В основу изобретения поставлена задача упрощения конструкции, повышения экономичности и облегчения изготовления и монтажа многоэтажного пресса путем оснащения его стойками, представляющими собой Нобразные пластины, рассчитанными на размещение между пластинами скоб для передачи давления, что обеспечивает встречное перемещение верхней и нижней пресс-плит под воздействием прикрепленных к ним скоб давления, и свободное перемещение последних в полости между пластинами стоек для создания усилия, достаточного для закрытия камер давления и осуществления прессования материала без необходимости использования большого количества пресс-плит, чем обеспечивается уменьшение веса и упрощение конструкции пресса. Поставленная задача достигается за счет того, что во многоэтажном прессе для прессования или облицовки панелей из древесины, содержащем раму из разнесенных по длине пресса пар стоек, которые в парах расположены по обеим сторонам пресса, наложенные друг на друга пресс-плиты, размещенные между парами стоек с возможностью относительного перемещения в вертикальной плоскости для образования по крайней мере одной прессовочной камеры между соседними пресс-плитами, устройство для создания давления, выполненное в виде напорных цилиндров, корпуса которых прикреплены к соответствующим стойкам рамы, и скобу давления для каждой пары разнесенных стоек, связанной одним концом со штоками соответствующих цилиндров, а другим с пресс-плитами, согласно изобретения, каждая пара разнесенных стоек образована двумя разделенными между собой Нобразными пластинами, а каждая скоба давления образована двумя цельными плитами, соединенными между собой проставкой, и размещена в пространстве между пластинами с возможностью перемещения. При этом пластины каждой стойки разделены между собой посредством дистанционных элементов, а каждый дистанционный элемент имеет пальцеобразную форму, а корпус упомянутого напорного цилиндра прикреплен к указанному дистанционному элементу. Кроме того, скобы давления выполнены из Побразных плит, простирающихся между стойками каждой пары рамы пресса, а плунжеры упомянутых напорных цилиндров шарнирно прикреплены к проставкам скоб давления. Сверху и снизу центральной плоскости Нобразных пластин установлены блоки пресс-плит, каждая скоба давления состоит из плиты, связанной с верхней пресс-плитой верхнего блока и плиты, связанной с нижней пресс-плитой нижнего блока, а соседние пресс-плиты каждого блока связаны дополнительными цилиндрами давления. Кроме того, в качестве дополнительных цилиндров использованы цилиндры, развивающие большее давление, чем напорные цилиндры устройства для создания давления, а сверху верхней пресс-плиты верхнего блока и снизу нижней пресс-плиты нижнего блока размещены термоизолирующие плиты. Использование цельных стоек и скоб давления позволяет отказаться от пресс-плит. Тем самым уменьшается масса составных частей, что представляет собой очень выгодную в экономическое отношении конструкцию усовершенствованного многоэтажного пресса. Кроме этого, усовершенствованный многоэтажный пресс прост в монтаже. Дальнейшее преимущество - это возможность комбинирования нескольких рам пресса между собой, что позволяет при необходимости располагать больше количество этажей пресса друг над другом. В общем усовершенствованный пресс представляет собой простую в изготовлении и этим экономически выгодную конструкцию, которую возможно использовать в различных областях промышленности. Дальнейшие описания изобретения разъясняют его суть. Особо предпочтительно исполнение пластин стоек в Нобразной форме, в которой средняя часть представляет собой неподвижную пресс-плиту типового многоэтажного пресса. При этом исполнении каждая стойка состоит из двух пластин, выполненных в Н-образной форме, которые через дистанционные устройства связаны между собой. Между этими пластинами, расположенными на определенном расстоянии, установлены скобы давления. Дистанционные устройства могут иметь пальцеобразную форму, что позволяет установить цилиндр давления между пластинами стоек. Особо предпочтительно также исполнение скобы давления в П-образной форме, причем средняя часть с функциональной точки зрения соответствует подвижным пресс-плитам. У одной из усовершенствованных форм исполнения каждая составная часть скобы давления состоит из двух разделенных проставкой элементов скобы, выполненных в Побразной форме, что дает возможность соединить шток цилиндра с проставкой. Другая форма исполнения усовершенствованного многоэтажного пресса может иметь сверху и снизу одной плоскости пакет пресс-плит. Тогда эта плоскость представляет собой примерно среднюю часть рамы пресса. При этом устройство, создающее давление, расположено между парой стоек и представляет собой пару цилиндров, находящихся сверху и снизу относительно средней части пресса и приводящих в движение верхний и нижний пакет пресс-плит. При этом скобы давления действуют на верхнюю плату верхнего пакета пресс-плит или на нижнюю плиту нижнего пакета. Таким образом достигается подвижность и всех других прессплит, так что устройство может открывать или закрывать все имеющиеся камеры давления. В далее усовершенствованной форме исполнения многоэтажного пресса пресс-плиты попарно связаны между собой дополнительными цилиндрами давления, что позволяет повысить давление и выборочно открывать одну или все имеющиеся камеры против давления основных цилиндров давления, что, к примеру позволяет выгрузить спрессованный материал из определенной камеры в то время, как остальные камеры остаются закрытыми. Наконец еще есть возможность в другом варианте исполнения оснастить верхнюю плиту верхнего пакета и нижнюю плиту нижнего пакета термоизоляционными листами. На фиг.1 показан вид сбоку одного из вариантов исполнения многоэтажного пресса; на фиг.2 - вид спереди этого варианта; на фиг.3 детальное изображение одной части стойки; на фиг.4 - вид IV - IV фиг.3; на фиг.5 принципиальная схема конструкции и принцип действия усовершенствованного многоэтажного пресса. На фиг.1 представлен один из вариантов исполнения многоэтажного пресса 1. На рисунке изображена рама пресса 2. В приведенном примере рама пресса 2 представлена тремя парами стоек 3, 4, находящимися на определенном расстоянии друг от др уга. Пары стоек в каждом случае представлены стойками 3 и 4, Из фиг.1 и 2 следует, что стойки 3 и 4 каждой пары стоек расположены напротив друг друга вдоль длинных сторон пресса 2. Особенно фиг.2 показывает, что многоэтажный пресс 1 в данном случае представляет собой два пакета пресс-плит 5, 6 расположенных сверху и снизу среднего уровня 7. В каждом пакете пресс-плит 5, 6 имеется пять пресс-плит 8, 9. Они способны свободно передвигаться в раме пресса 2 и с помощью устройства, создающего давление 10, могут передвигаться вверх и вниз, тем самым открывая или закрывая камеры давления. Из числа имеющихся камер на фиг.1 и 2 три представлены в открытом виде, одна из которых обозначена цифрой II. Устройство, создающее давление 10, представляет собой множество цилиндров давления, из которых на фи г.1 зрительно видно шесть, в то время как фиг.2 показывает расположение двух пар цилиндров на стойках 3, 4. Так как все цилиндры давления по устройству одинаковы, то в следующем описании взят в качестве примера один из них, обозначенный цифрой 12. Из фиг.1 и 2 ясно, в приведенном примере предусмотрено двенадцать цилиндров, причем цилиндры расположены напротив друг друга по, обеим сторонам рамы пресса 2 и прикреплены к пакетам пресс-плит 5 и 6. Цилиндр давления 12 состоит из корпуса цилиндра 13 и поршня со штоком цилиндра 14. Из фиг.1 и 2 видно, что корпус цилиндра 13 соединяется с соответствующей стойкой с помощью пальцеобразного устройства 15 через отверстие в корпусе цилиндра 16. Шток цилиндра 14 через соединительное отверстие 17 посредством пальца 18 крепится к проставке 19, которая в свою очередь прикреплена к концу 20 скобы давления 21. Из верхней части фиг.1 видно, что конец 22 скобы давления 21, лежащий на против конца 20 (все скобы давления имеют одинаковую форму) прикреплен к пресс-плите 8 или в нижнем пакете пресс-плит 6 к пресс-плите 9. Для этого в приведенном примере предусмотрена деталь крепления, имеющая Г-образную форму, которая присущей ей образом прикреплена к скобе давления 21 и к предусмотренной пресс-плите 8 или 9. Необходимо заметить, что благодаря наличию в пакете 5, 6 пяти пресс-плит 8, 9, образуются четыре камеры давления II. Из фиг.1 видно, что для каждой камерыдавления имеется устройство транспортировки 23, идентичное для всех камер II. Они служат для подачи прессуемого материала и отвода готовых изделий. В дальнейшем рама пресса представляет собой простирающиеся в длину полки 24 и 25, к которым прикреплены стойки 3 и 4, расположенные напротив друг друга по обе стороны рамы 2. На фиг.1 - 4 видно, что приведенные в данном примере три пары стоек усовершенствованного многоэтажного пресса 1 образованы двумя цельными пластинами 26 и 27, имеющими Нобразную форму, что особенно видно на фиг.5. Вид сбоку показывает, что пластины. 26 и 27 соединены между собой через дистанционное устройство 15. Фиг.1 и 2 изображают, что на каждую пару стоек предусмотрено четыре дистанционных устройства 15, которые связывают пластины 26, 27 в нижней и верхней их части. Для крепления дистанционного устройства 15 возможно использовать обычные способы соединения, например, болтовое соединение. Благодаря установке пластин 26 и 27 на определенном расстоянии образуется пространство 28, в котором располагаются скобы давления 21. Скобы давления 21 имеют одинаковую форму и представляют собой цельную деталь. В особенности фиг.3 - 5 показывают, что скоба давления 21 имеет Побразную форму (см. вид спереди рамы пресса 2, фиг.2). Каждая скоба давления 21 состоит из двух одинаковых элементов П-образной формы 29 и 30, которые соединены ранее упомянутой проставкой (фиг.3). Из всех рисунков и особенно из схемы расположения Н-образных пластин 26, 27 и Побразных элементов скобы 29, 30 видно, что каждая пара стоек образована цельными и в данном примере Н-образными пластинами 26, 27, в каждой из которых подвижно установлены две П-образные скобы, состоящие из элементов скобы 29, 30, установленных на определенном расстоянии. При двух пакетах пресс-плит 5, 6 соответствующие скобы давления верхнего пакета крепятся к верхней пресс-плите 8, в то время как относящиеся к нижнему пакету 6 прессплит скобы давления 21 крепятся нижней прессеплите 9. Нижняя пресс-плита верхнего пакета 5 и верхняя пресс-плита нижнего пакета 6 неподвижно прикреплены к раме пресса 2 посредством Г-образных деталей крепления, Обозначенных на фиг.1 цифрой 31. В дальнейшем предусмотрено, что каждый пакет пресс-плит 5 и 6 в верхней и нижней части оснащены термоизоляционным материалом 32, 33 и 34, 35. Фиг.1 изображает, что каждый пакет прессплит 5 и 6 в предложенном исполнении снабжен дополнительными цилиндрами давления 36 и 37. В данном примере предусмотрено для пакета 5 по обе стороны рамы по четыре дополнительных цилиндра давления 36 и 37. Фиг.1 показывает, что дополнительные цилиндры давления 34, 37 крепятся к двум прессплитам в пакетах 5 и 6. При этом создается возможность управления пресс-плитами 8 и 9 и избирательного открывания и закрывания определенных камер давления II, образованных пресс-плитами 8, 9. При приведении в действие устройства, создающего давление 10 (согласно фиг.1) происходит следующее; при выдвижении штока цилиндра 14 верхняя П-образная скоба давления 21 перемещается вниз, в то время как нижняя скоба давления 21 при этом перемещается вверх. В результате этого происходит закрывание камер давления II и осуществляется прессовка материала. При движении штока цилиндра в обратном направлении соответствующие скобы давления 21 пакетов 5 и 6 перемещаются в исходное положение. Следует добавить, что усовершенствованный пресс 1 оснащен обычными элементами управления и создания давления, эти устройства на рисунках и схеме не приведены.
