Вертикальний кристалізатор

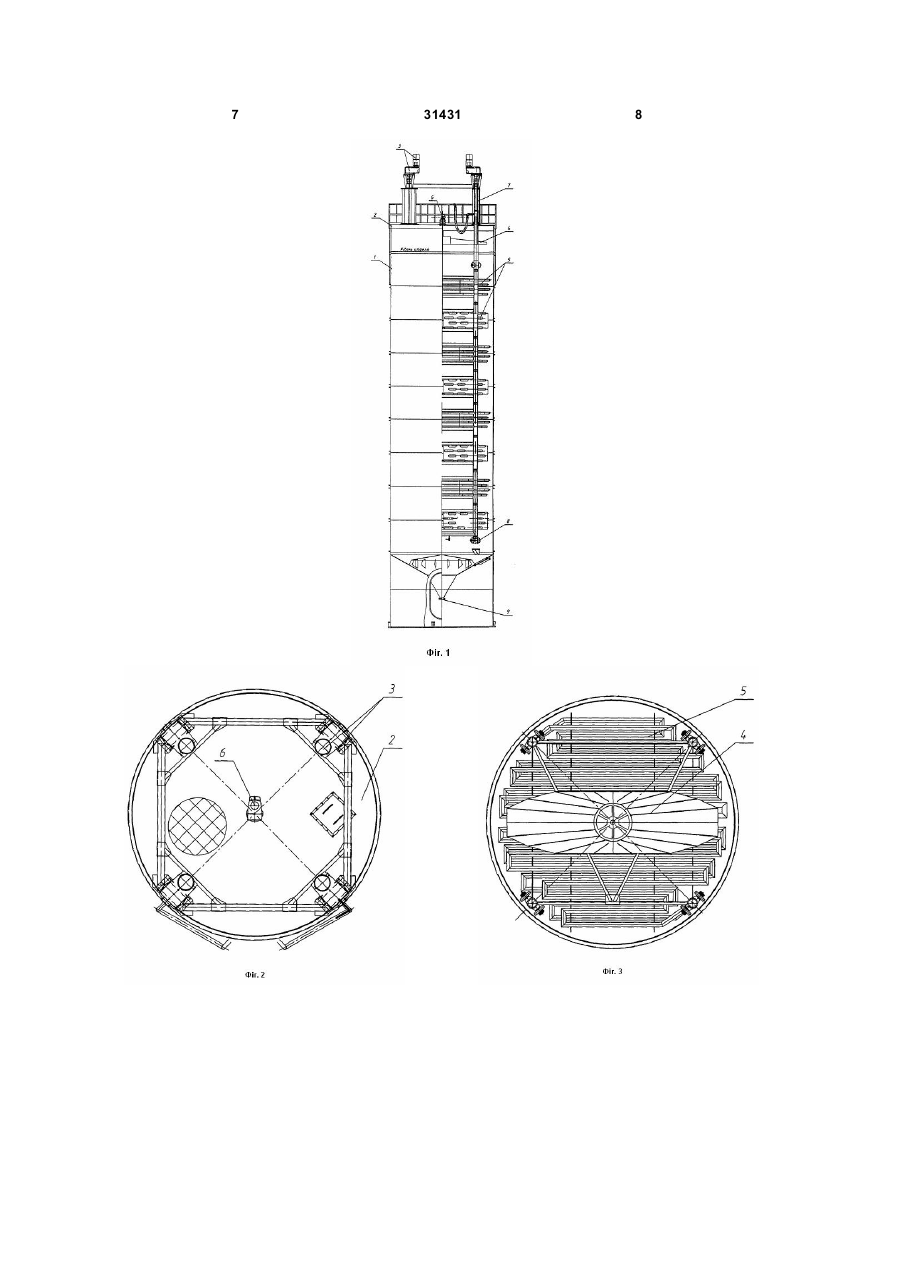

Вертикальний кристалізатор, що включає циліндричний корпус, оснащений патрубками для завантаження і вивантаження утфелю, встановлену в ньому і розміщену рівномірно по висоті корпусу поверхню теплообміну, яка складається із окремих секцій, кожна із яких містить по висоті ряди паралельних труб, при цьому труби кожної наступної по ходу руху утфелю секції розташовані перпендикулярно по відношенню до труб попередньої секції, який 3 Поставлене завдання вирішується тим, що вертикальний кристалізатор включає циліндричний корпус, оснащений патрубками для завантаження і вивантаження утфелю, встановлену в ньому і розміщену рівномірно по висоті корпусу поверхню теплообміну, яка складається із окремих секцій, кожна із яких містить по висоті ряди паралельних труб, при цьому труби кожної наступної по ходу руху утфелю .секції розташовані перпендикулярно по відношенню до труб попередньої секції. Згідно корисної моделі кристалізатор додатково має обертовий розподільник утфелю та пристрій з чотирма приводами, встановленими на верхній обичайці корпусу, які складаються із моторредуктора і шарико-гвинтової передачі, а охолоджуюча система являє собою секції теплообмінника, які піднімаються та опускаються і забезпечують рівномірне охолодження і перемішування утфелю, крім того, зверху і знизу блоку секцій теплообмінника встановлені катки, які обмежують переміщення блоку по горизонталі і перешкоджають дотику до корпусу кристалізатора, охолоджуюча вода подається протитоком до потоку утфелю через пучки охолоджувальних труб теплообмінника, регулювання процесом кристалізації здійснюється мікропроцесорною системою автоматичного управляння. Причинно-наслідковий зв'язок між запропонованими ознаками і очікуваним результатом буде в наступному. Кристалізатор додатково має поволі обертовий розподільник утфелю, що забезпечує рівномірний розподіл утфелю декількома концентричноми колами по поперечному перерізу і безперервний рух утфелю мимо охолоджуючих секцій теплообмінника, розташованих на однаковій відстані одна від одної, створює оптимальні умови теплообміну від завантаження утфелю до подавання на центрифуги. Пристрій з чотирма приводами, встановленими на верхній обичайці корпусу, які складаються із мотор-редуктора і шарикогвинтової передачі (ШГП), забезпечує одночасно ефективне рівномірне охолодження утфелю у всьому об'ємі утфелемішалки і перемішування, гарантує відсутність застійних зон. Кожен із приводів оснащено двома безконтактними датчиками положення, які відключають приводи. При цьому відбувається корекція положення гайок ШГП, що призводить до компенсації механічної помилки, яка могла виникнути при переміщенні теплообмінника. Охолоджуюча система являє собою секції теплообмінника, які піднімаються та опускаються (хід переміщення 900мм) і забезпечують рівномірне охолодження і перемішування утфелю у всьому об'ємі кристалізатора, що гарантує відсутність застійних зон, утворення зон переохолодження, надмірне зростання коефіцієнта пересичення і утворення нових центрів кристалізації. Переміщення охолоджуючих секцій теплообмінника по вертикалі здійснюється в простих направляючих, які не потребують техобслуговування. У всій системі охолодження не 31431 4 має підшипників або сальникових ущільнень, які б знаходились в масі утфелю. Зверху і знизу блоку секцій теплообмінника встановлені катки-обмежувачі, які обмежують переміщення блоку по горизонталі і перешкоджають дотику до корпусу кристалізатора. Охолоджуюча вода подається протитоком до потоку утфелю через пучки охолоджувальних труб теплообмінника, що забезпечує рівномірний теплообмін. Система охолодження складається із восьми-одинадцяти секцій охолоджуючих елементів залежно від потужності вертикального кристалізатора. Регулювання процесом кристалізації здійснюється мікропроцесорною системою автоматичного управляння, що дозволяє підтримувати однакову різницю температур між утфелем і водою охолоджуючого контура у всьому об'ємі кристалізатора в діапазоні 5...10°С і не перевищуючи 10°С, щоб уникнути утворення нових центрів кристалізації. конструкція вертикального Запропонована кристалізатора відрізняється великою питомою площею поверхні теплообміну: відношення площі поверхні охолодження до корисної ємності становить 1,91м2/м3, що дозволяє ефективно проводити процес кристалізації з перемінною швидкістю охолодження. Мікропроцесорна система автоматичного управляння дозволяє регулювати швидкість охолодження утфелю залежно від його температури: здійснювати швидке охолодження утфелю від температури 78° до 65...50°С, а далі з меншою швидкістю охолодження до 35...40°С, рівномірно зменшувати коефіцієнт пересичення, чистоту міжкристалевого розчину і отримувати високий ефект кристалізації. Суть запропонованого технічного рішення пояснюється кресленнями: Фіг.1 - вертикальний кристалізатор, вигляд у розрізі збоку. Фіг.2 - вертикальний кристалізатор, вигляд зверху. Фіг.3 - верхня восьма секція теплообмінника. Фіг.4 сьома секція теплообмінника, розташована перпендикулярно до восьмої секції. Фіг.5 - привод пристрою для переміщення секцій теплообмінника. Вертикальний кристалізатор складається із корпуса 1, обичайки 2, яка розташована зверху і служить для встановлення пристрою з чотирма приводами 3 для коливального переміщення секцій теплообмінника 5, розподільника утфелю 4 з приводом 6. Система охолодження складається із 11 секцій охолоджуючих елементів 5, по яких примусово транспортується охолоджуюча рідина протитоком до потоку утфелю. Секції охолоджуючих елементів 5 теплообмінника складаються із чотирьох симетрично розташованих трубних решіток, при цьому труби кожної наступної по ходу руху утфелю секції розташовані перпендикулярно по відношенню до труб попередньої секції. Охолоджуюча вода через патрубок 10 подається через пучки охолоджуючих трубок в саму нижню першу секцію теплообмінника, а далі протитоком до потоку утфелю проходить через пучки охолоджуючих трубок другої...восьмої секції теплообмінника. 5 Переміщення секцій здійснюється спеціальним пристроєм з чотирма приводами, які складаються із мотор-редуктора 3 і шарико-гвинтової передачі 7, на кожному із приводів встановлено три кінцевих вимикача для контролю верхнього, нижнього і аварійного положення теплообмінника. Хід переміщення охолоджуючих секцій теплообмінника по вертикалі становить 900мм. Знизу і зверху блоку секцій теплообмінника встановлено катки-обмежувачі 8, які обмежують переміщення блоку по горизонталі і запобігають дотику до корпусу кристалізатора. В нижній конічній частині розташовано центральний патрубок 9, через який охолоджений утфель подається на центрифугування. Принцип роботи вертикального кристалізатора. Утфель подається насосом в розташований зверху патрубок для завантаження утфeлю на повільно обертовий розподільник утфелю 4 з приводом 6, при цьому утфель рівномірно розподіляється по поперечному перерізу кристалізатора декількома концентричними колами і безперервно рухається вниз, проходячи мимо секцій теплообмінних елементів 5, розташованих на однаковій відстані один від одного. Труби кожної наступної по ходу руху утфелю секції розташовані перпендикулярно по відношенню до труб попередньої секції. Таке розташування їх в горизонтальній площині дозволяє рівномірно розмістити поверхню теплообміну у всьому корпусі кристалізатора і сприяє рівномірному розподілу температурних полів у радіальному перерізі кристалізатора. Насос для подавання утфелю в кристалізатор оснащено приводом з частотним перетворювачем, завдяки чому рівень в утфеле-мішалцікристалізаторі регулюється зміною маси утфелю, яка подається, відповідно до сигналу верхнього датчика рівня. 31431 6 Охолоджуюча вода через патрубок 10 подається протитоком через пучки охолоджуючих трубок в саму нижню першу секцію теплообмінника, а далі протитоком до потоку утфелю проходить через пучки охолоджуючих трубок другої, третьої, четвертої...восьмої секції теплообмінника. Вся охолоджуюча система 5 піднімається і опускається (хід переміщення становить 900мм). Переміщення секцій теплообмінника вверх і вниз здійснюється пристроєм з чотирма приводами, які складаються із мотор-редуктора і шарико-гвинтової передачі 7, що забезпечує рівномірне перемішування і теплообмін у всьому об'ємі кристалізатора, поступове зниження коефіцієнта пересичення і створення оптимальних умов кристалізації. Переміщення охолоджуючих елементів по вертикалі здійснюється в простих направляючих, які не потребують техобслуговування. Знизу і зверху блоку секцій розміщені катки-обмежувачі 8, які обмежують переміщення блоку по горизонталі і запобігають дотику до корпусу кристалізатора. Мікропроцесорна система автоматичного управління процесом кристалізації дозволяє підтримувати однакову різницю між температурою утфелю і охолоджуючим середовищем в діапазоні 5...10°С, не перевищуючи 10°С, що запобігає надмірному збільшенню коефіцієнта пересичення в процесі охолодження і утвореннюнових центрів кристалізації. Охолоджений утфель відкачується через центральний патрубок 9, розташований в нижній конічній частині кристалізатора і подається на центрифугування. Таким чином, конструкція вертикального кристалізатора забезпечує отримання максимального ефекту кристалізації, створення оптимальних умов для росту кристалів сахарози у всьому об'ємі кристалізатора і збільшення виходу цукру. 7 31431 8 9 Комп’ютерна верстка О. Рябко 31431 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
