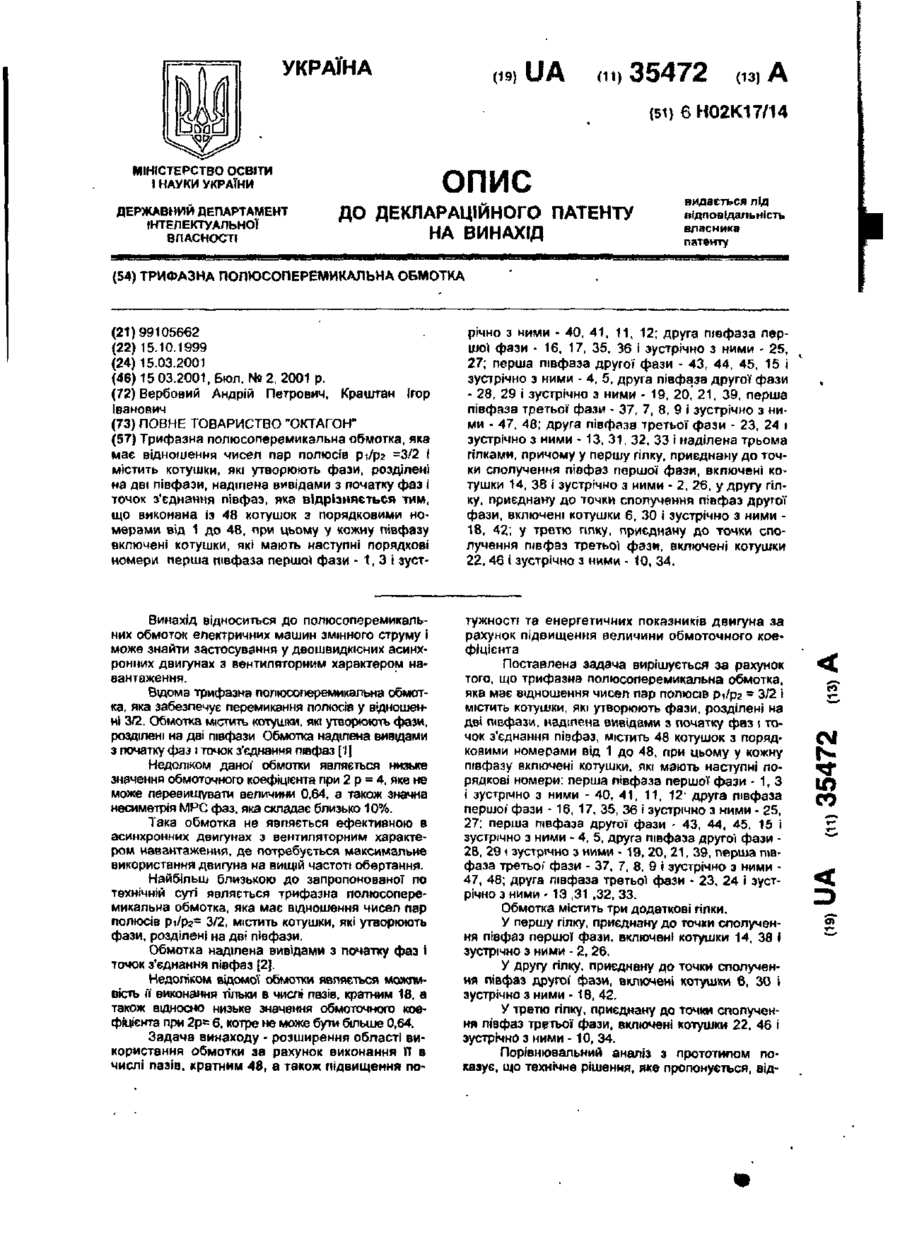

Трифазна полюсоперемикальна обмотка

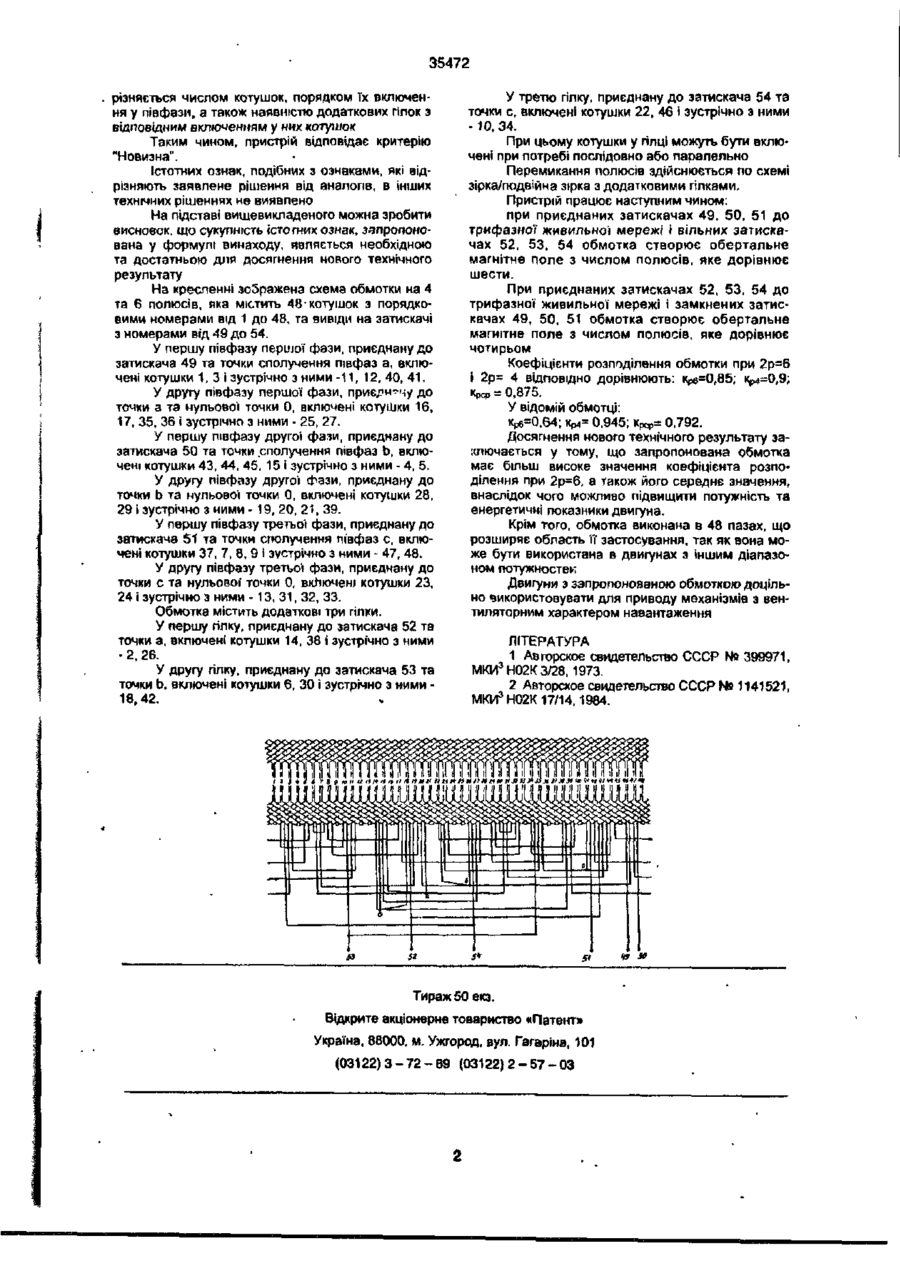

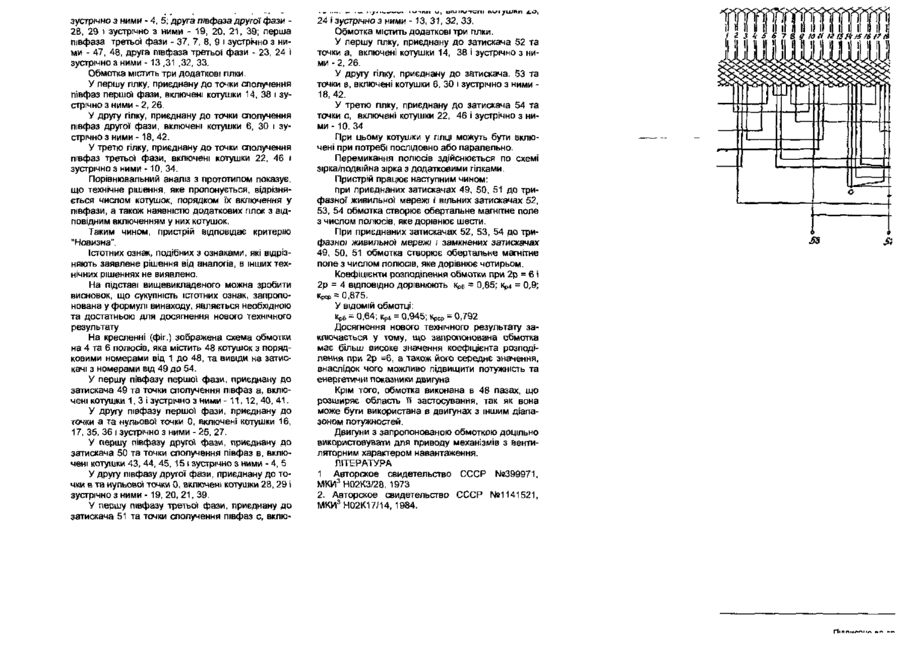

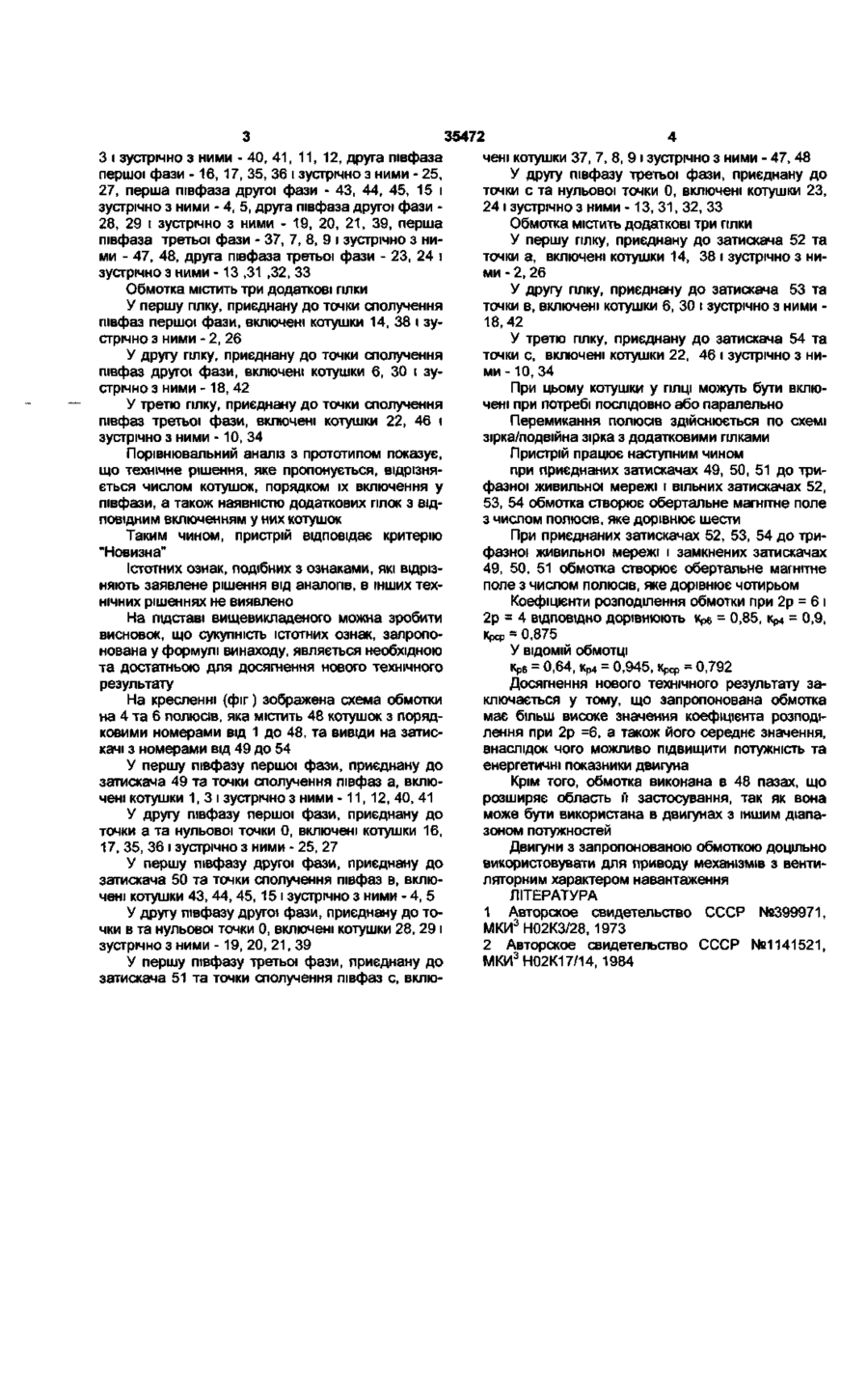

Трифазна полюсоперемикальна обмотка, яка має відношений чисел пар полюсів рі/рг =3/2 і містить котушки, які утворюють фази, розділені на дві півфази, наділена вивідами з початку фаз І точок з'єднання півфаз, яка відрізняється тим, що виконана із 48 котушок з порядковими номерами від 1 до 48, при цьому у кожну півфазу включені котушки, які мають наступні порядкові номери перша півфаза першої фази - 1, 3 і зуст річно з ними - 40, 4 1 , 11, 12; друга півфаза першої фази - 16, 17, 35, 36 і зустрічно з ними * 25, 27; перша півфаза другої фази - 43, 44, 45, 15 і зустрічно з ними - 4, 5, друга півфаза другої фази - 28, 29 і зустрічно з ними - 19, 20, 21, 39, перша півфаза третьої фази - 37, 7, 8, 9 І зустрічно з ними - 47, 48; друга півфаза третьої фази - 23, 24 і зустрічно з ними - 13, 31, 32, 33 і наділена трьома гілками, причому у першу гілку, приєднану до точки сполучення півфаз першої фази, включені котушки 14, 38 і зустрічно з ними - 2, 26, у другу гілку, приєднану до точки сполучення півфаз другої фази, включені котушки 6, 30 і зустрічно з ними 18, 42; у третю плку, приєднану до точки сполучення півфаз третьої фази, включені котушки 22,46 і зустрічно з ними - 10, 34. Винахід відноситься до полюсоперемикальних обмоток електричних машин змінного струму І може знайти застосування у двошвидкюних асинхронних двигунах з вентиляторним характером навантаження. Відома трифазна полюсоперемикапьна обмотка, яка забезпечує перемикання полюсів у відношенні 3/2. Обмотка МІСТИТЬ котушки, яи утворюють фази, розділені на дві півфази Обмотка наділена вивщами з початку фаз і точок з'єднання півфаз [І] Недоліком даної' обмотки являється низьке значення обмоточного коефіцієнта при 2 р = 4, яке не може перевищувати величини 0,64, а також значна несиметрія МРС фаз. яка складає близько 10%. Така обмотка не являється ефективною в асинхронних двигунах з вентиляторним характером навантаження, де потребується максимальне використання двигуна на вищій частоті обертання. Найбільш близькою до запропонованої по технічній суті являється трифазна полюсоперемикальна обмотка, яка має відношення чисел пар полюсів рі/р2- 3/2, містить котушки, які утворюють фази, розділені на дві півфази. Обмотка наділена вивідами з початку фаз і точок з'єднання піефаз [2]. Недоліком відомої обмотки являється можливість її виконання тільки в числі пазів, кратним 18, а також відносно низьке значення обмоточного коефіцієнта при 2р« 6, котре не може бути більше 0,64. Задача винаходу - розширення області використання обмотки за рахунок виконання її в числі пазів, кратним 48, а також підвищення по тужності та енергетичних показників двигуна за рахунок підвищення величини обмоточного коефіцієнта Поставлена задача вирішується за рахунок того, що трифазна полюсоперемикальна обмотка, яка має відношення чисел пар полюсів рі/рг - 3/2 і містить котушки, які утворюють фази, розділені на дві півфази. наділена вивідами з початку фаз і точок з'єднання півфаз, містить 48 котушок з порядковими номерами від 1 до 48, при цьому у кожну півфазу включені котушки, які мають наступні порядкові номери: перша півфаза першої фази - 1 , 3 і зустрічно з ними - 40, 41, 11, 12- друга півфаза першої1 фази - 16, 17, 35, 36 і зустрічно з ними - 25, 27; перша півфаза другої фази - 43, 44, 45, 15 і зустрічно з ними - 4, 5, друга півфаза другої фази 28, 29 і зустрічно з ними - 19, 20, 21, 39, перша півфаза третьої' фази - 37, 7, 8, 9 і зустрічно з ними 47, 48; друга півфаза третьої фази - 23, 24 і зустрічно з ними - 13 ,31 ,32, 33. Обмотка містить три додаткові гілки. У першу гілку, приєднану до точки сполучення півфаз першої фази, включені котушки 14, 38 І зустрічно з ними - 2, 26. У другу гілку, приєднану до точки сполучення півфаз другої1 фази, включені котушки 6, 30 і зустрічно з ними - 18, 42. У третю гілку, приєднану до точки сполучення півфаз третьої фази, включені котушки 22, 46 і зустрічно з ними -10, 34. Порівнювальний аналіз з прототипом показує, що технічне рішення, яке пропонується, аід CM ю со 35472 різняється числом котушок, порядком їх включення у півфази, а також наявністю додаткових гілок з відповідним включенням у них котушок Таким чином, пристрій відповідає критерію "Новизна". Істотних ознак, подібних з ознаками, які відрізняють заявлене рішення від аналогів, в інших технічних рішеннях не виявлено На підставі вищеви кладеного можна зробити висновок, що сукупність істогних ознак, запропонована у формулі винаходу, являється необхідною та достатньою для досягнення нового технічного результату На кресленні зображена схема обмотки на 4 та 6 полюсів, яка містить 48'котушок з порядковими номерами від 1 до 48, та вивщи на затискачі з номерами від 49 до 54. У першу півфазу першої фази, приєднану до затискача 49 та точки спопучення півфаз а, включені котушки 1, 3 і зустрічно з ними -11, 12, 40, 41. У другу півфазу першої фази, приє^н^чу до точки а та нульової точки 0, включені котушки 16, 17, 35, 36 і зустрічно з ними - 25, 27. У першу півфазу другої фази, приєднану до затискача 50 та точки .сполучення півфаз Ь, включені котушки 43, 44, 45, 15 і зустрічно з ними - 4, 5. У другу півфазу другої фази, приєднану до точки b та нульової точки 0, включені котушки 28, 29 і зустрічно з ними - 19, 20, 21, 39. У першу півфазу третьої фази, приєднану до затискача 51 та точки спопучення півфаз с, включені котушки 37, 7, 8, 9 і зустрічно з ними - 47, 48. У другу півфазу третьої фази, приєднану до точки с та нульової точки 0, включені котушки 23, 24 і зустрічно Э ними -13,31, 32, 33. Обмотка містить додаткові три гілки. У першу гілку, приєднану до затискача 52 та точки з, включені котушки 14, 38 і зустрічно з ними - 2, 26. У другу гілку, приєднану до затискача 53 та точки Ь, включені котушки 6, ЗО і зустрічно з ними 18, 42. У третю гілку, приєднану до затискача 54 та точки с, включені котушки 22, 46 І зустрічно з ними -10, 34. При цьому котушки у гілці можуть бути включені при потребі послідовно або паралельно Перемикання полюсів здійснюється по схемі зірка/подвійна зірка з додатковими гілками. Пристрій працює наступним чином: при приєднаних затискачах 49, 50, 51 до трифазної живильної мережі і вільних затискачах 52, 53, 54 обмотка створює обертальне магнітне поле з числом попюсів, яке дорівнює шести. При приєднаних затискачах 52, 53, 54 до трифазної живильної мережі і замкнених затискачах 49, 50, 51 обмотка створює обертапьне магнітне поле з числом полюсів, яке дорівнює чотирьом Коефіцієнти розподілення обмотки при 2р=6 і 2р= 4 відповідно дорівнюють: Крб=О,85; Кр4=0,9; Крср = 0,875. У відомій обмотці: Крб=0.64; Кр4= 0 . 9 4 5 ; Крср= 0 , 7 9 2 . Досягнення нового технічного результату заіслючається у тому, що запропонована обмотка має більш високе значення коефіцієнта розподілення при 2р=6, а також його середнє значення, внаслідок чого можливо підвищити потужність та енергетичні показники двигуна. Крім того, обмотка виконана в 48 пазах, що розширяє область її застосування, так як вона може бути використана в двигунах з іншим діапазоном потужностей Двигуни з запропонованою обмоткою доцільно використовувати для приводу механізмів з вентиляторним характером навантаження ЛІТЕРАТУРА 1 Авторское свидетельство СССР № 399971, МКИ3Н02К 3/28,1973. 2 Авторское свидетельство СССР № 1141521, МКИ3Н02К 17/14,1984. 54 Тираж 50 ею. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03 W •»
