Пилоподавлююча зрошувальна установка

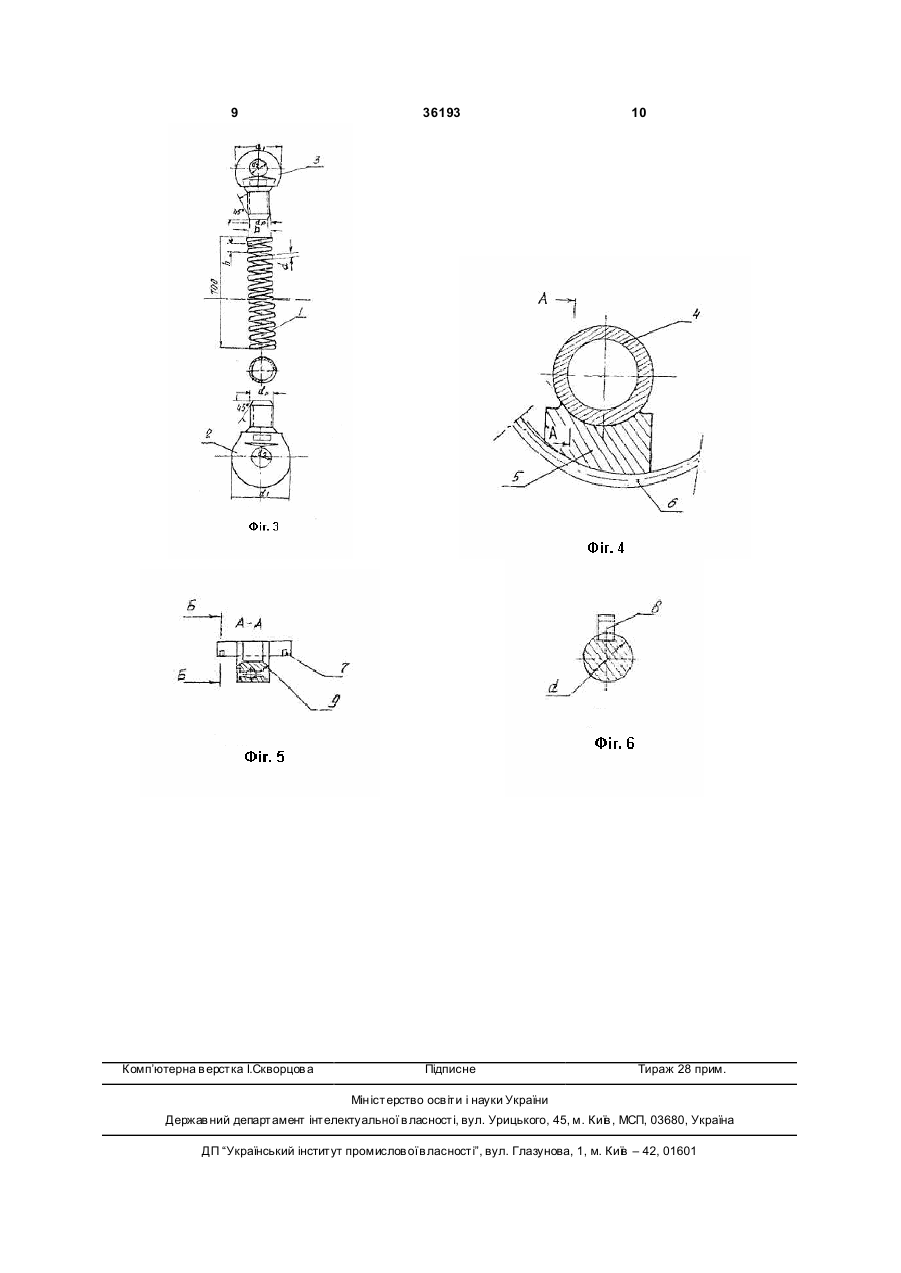

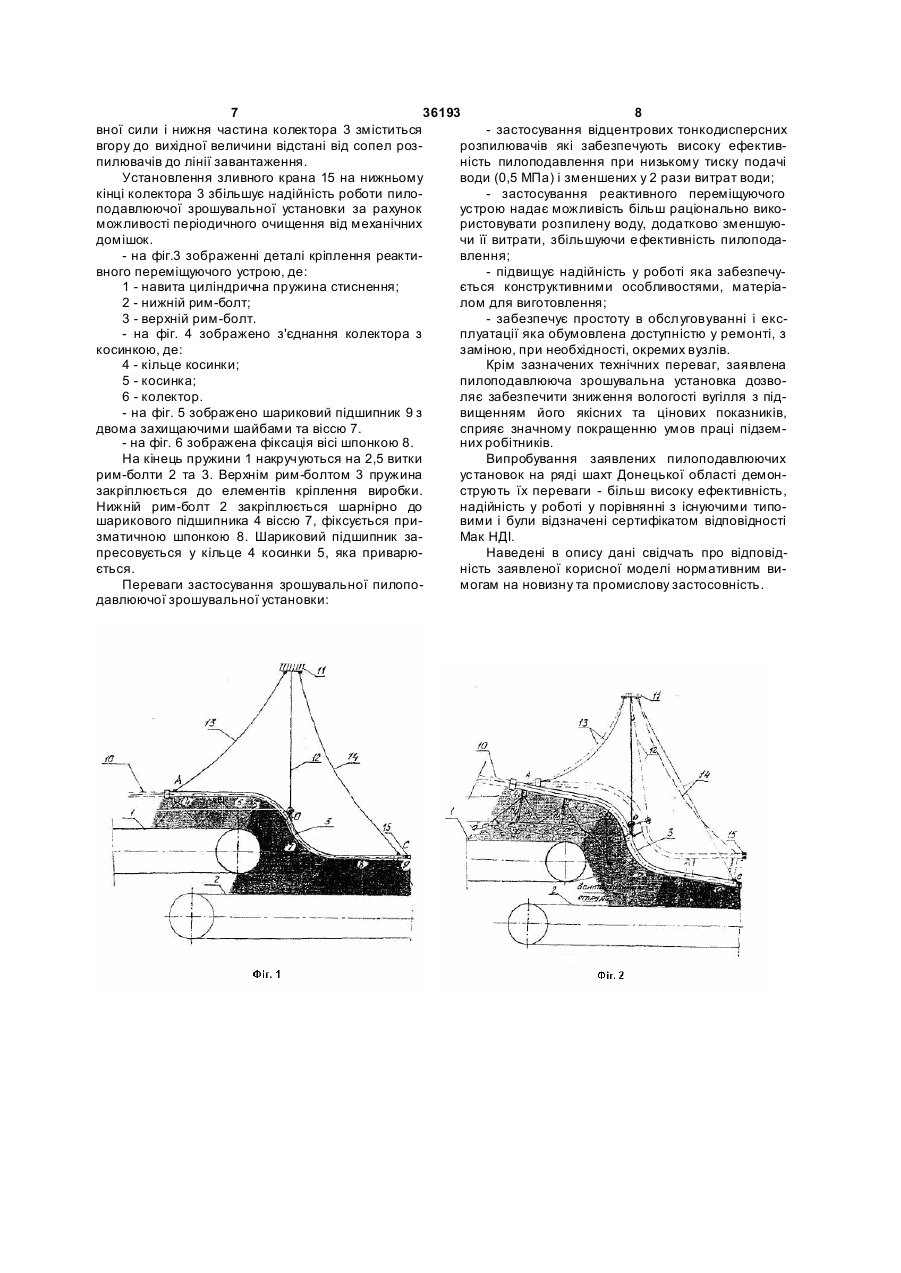

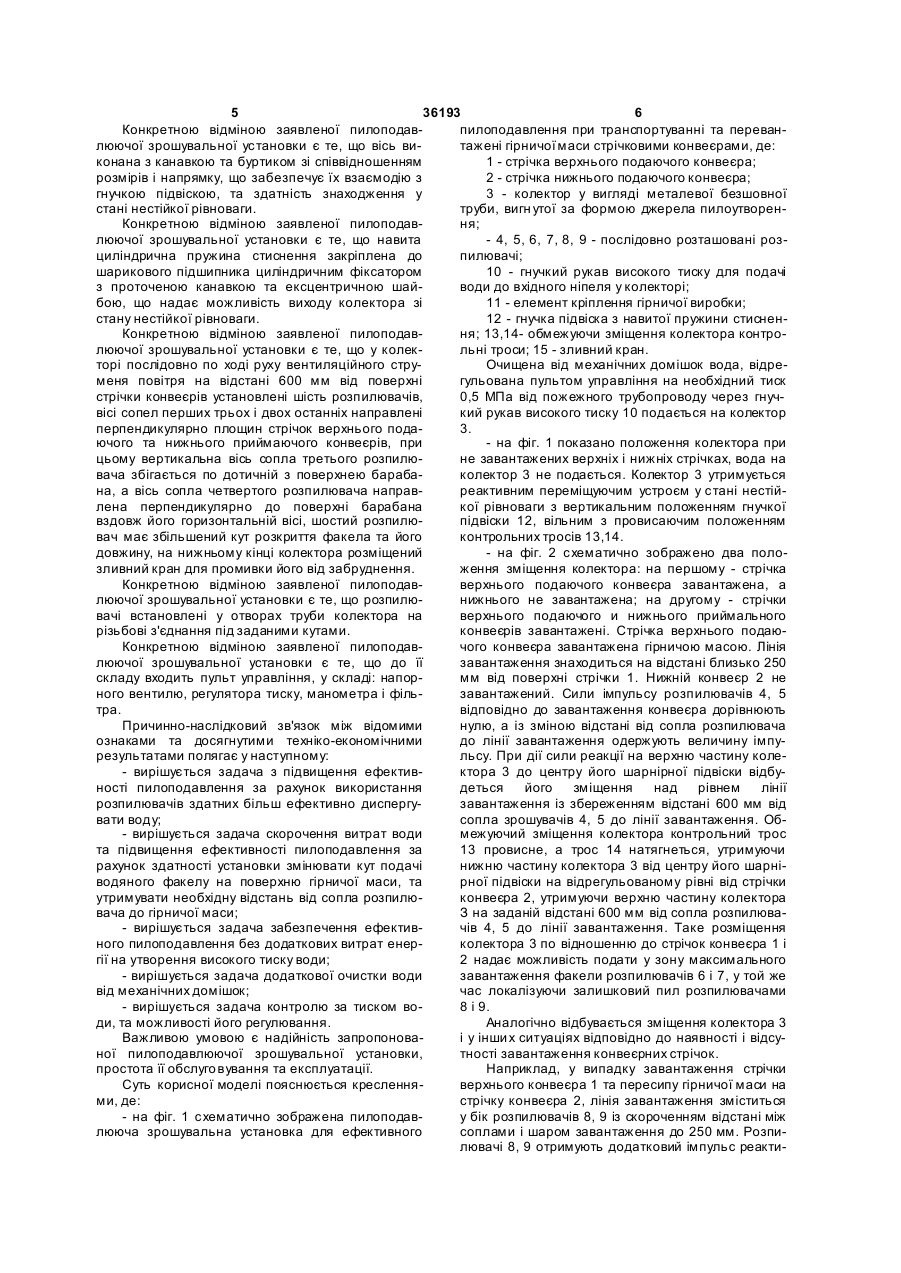

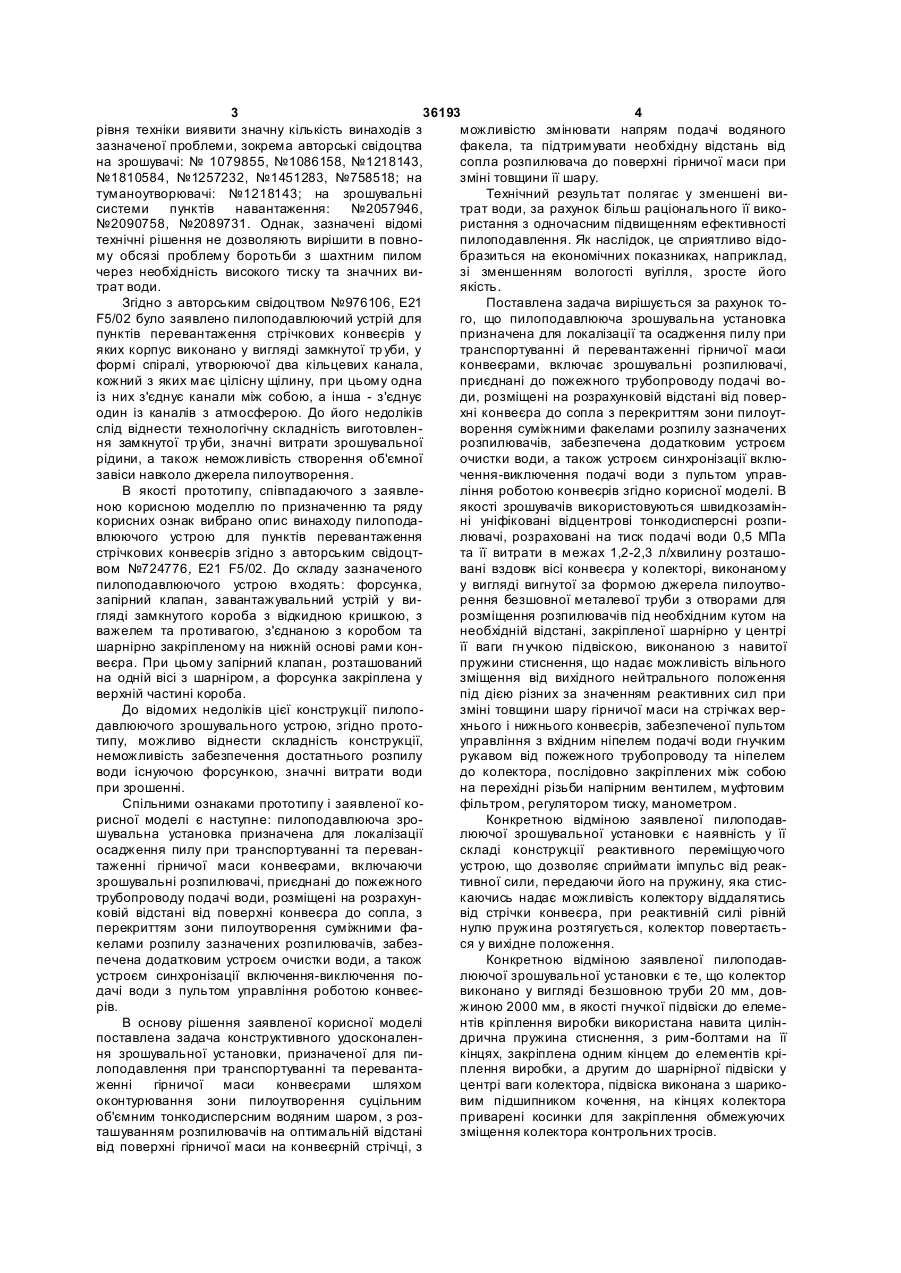

1. Пилоподавлююча зрошувальна установка, яка включає колектор, виконаний у вигляді безшовної металевої труби діаметром 20 мм, довжиною 2000 мм, вигнутою за формою джерела пилоутворення, з закріпленими на ній швидкозамінними відцентровими тонкодисперсними розпилювачами, розташованими на заданій відстані від поверхні конвеєрної стрічки, з перекриттям зони пилоутворення суміжними водяними факелами розпилу зазначених розпилювачів, забезпечена додатковими пристроями очистки води від механічних домішок та регулювання тиску подачі води від пожежного трубопроводу, пристроєм синхронізації включення-відключення води з пультом керування роботою конвеєрів, яка відрізняється тим, що з метою зниження витрати води з одночасним підвищенням ефективності пилоподавлення конструктивно колектор закріплений на гнучкій підвісці з концентричними проточками та важелем з реактивним переміщуючим пристроєм, що надає можливість змінювати необхідну відстань від сопла розпилювача до поверхні гірничої маси при зміні товщини її шар у. 2. Пилоподавлююча зрошувальна установка за п. 1, яка відрізняється тим, що як гнучка підвіска використана навита пружина стиснення, закріплена одним кінцем до елементів кріплення виробки рим-болтом, а другим кінцем з рим-болтом до шарнірної підвіски у центрі ваги колектора, підвіска виконана з шариковим підшипником, на кінцях колектора приварені косинки для закріплення обмежуючих зміщення колектора контрольних тросів до елементів кріплення гірничої виробки. U 2 (19) 1 3 36193 4 рівня техніки виявити значну кількість винаходів з можливістю змінювати напрям подачі водяного зазначеної проблеми, зокрема авторські свідоцтва факела, та підтримувати необхідну відстань від на зрошувачі: № 1079855, №1086158, №1218143, сопла розпилювача до поверхні гірничої маси при №1810584, №1257232, №1451283, №758518; на зміні товщини її шару. туманоутворювачі: №1218143; на зрошувальні Технічний результат полягає у зменшені висистеми пунктів навантаження: №2057946, трат води, за рахунок більш раціонального її вико№2090758, №2089731. Однак, зазначені відомі ристання з одночасним підвищенням ефективності технічні рішення не дозволяють вирішити в повнопилоподавлення. Як наслідок, це сприятливо відому обсязі проблему боротьби з шахтним пилом бразиться на економічних показниках, наприклад, через необхідність високого тиску та значних визі зменшенням вологості вугілля, зросте його трат води. якість. Згідно з авторським свідоцтвом №976106, Е21 Поставлена задача вирішується за рахунок тоF5/02 було заявлено пилоподавлюючий устрій для го, що пилоподавлююча зрошувальна установка пунктів перевантаження стрічкових конвеєрів у призначена для локалізації та осадження пилу при яких корпус виконано у вигляді замкнутої тр уби, у транспортуванні й перевантаженні гірничої маси формі спіралі, утворюючої два кільцевих канала, конвеєрами, включає зрошувальні розпилювачі, кожний з яких має цілісну щілину, при цьому одна приєднані до пожежного трубопроводу подачі воіз них з'єднує канали між собою, а інша - з'єднує ди, розміщені на розрахунковій відстані від поверодин із каналів з атмосферою. До його недоліків хні конвеєра до сопла з перекриттям зони пилоутслід віднести технологічну складність виготовленворення суміжними факелами розпилу зазначених ня замкнутої тр уби, значні витрати зрошувальної розпилювачів, забезпечена додатковим устроєм рідини, а також неможливість створення об'ємної очистки води, а також устроєм синхронізації вклюзавіси навколо джерела пилоутворення. чення-виключення подачі води з пультом управВ якості прототипу, співпадаючого з заявлеління роботою конвеєрів згідно корисної моделі. В ною корисною моделлю по призначенню та ряду якості зрошувачів використовуються швидкозамінкорисних ознак вибрано опис винаходу пилоподані уніфіковані відцентрові тонкодисперсні розпивлюючого устрою для пунктів перевантаження лювачі, розраховані на тиск подачі води 0,5 МПа стрічкових конвеєрів згідно з авторським свідоцтта її витрати в межах 1,2-2,3 л/хвилину розташовом №724776, Е21 F5/02. До складу зазначеного вані вздовж вісі конвеєра у колекторі, виконаному пилоподавлюючого устрою входять: форсунка, у вигляді вигнутої за формою джерела пилоутвозапірний клапан, завантажувальний устрій у вирення безшовної металевої труби з отворами для гляді замкнутого короба з відкидною кришкою, з розміщення розпилювачів під необхідним кутом на важелем та противагою, з'єднаною з коробом та необхідній відстані, закріпленої шарнірно у центрі шарнірно закріпленому на нижній основі рами конїї ваги гн учкою підвіскою, виконаною з навитої веєра. При цьому запірний клапан, розташований пружини стиснення, що надає можливість вільного на одній вісі з шарніром, а форсунка закріплена у зміщення від вихідного нейтрального положення верхній частині короба. під дією різних за значенням реактивних сил при До відомих недоліків цієї конструкції пилопозміні товщини шару гірничої маси на стрічках вердавлюючого зрошувального устрою, згідно протохнього і нижнього конвеєрів, забезпеченої пультом типу, можливо віднести складність конструкції, управління з вхідним ніпелем подачі води гнучким неможливість забезпечення достатнього розпилу рукавом від пожежного трубопроводу та ніпелем води існуючою форсункою, значні витрати води до колектора, послідовно закріплених між собою при зрошенні. на перехідні різьби напірним вентилем, муфтовим Спільними ознаками прототипу і заявленої кофільтром, регулятором тиску, манометром. рисної моделі є наступне: пилоподавлююча зроКонкретною відміною заявленої пилоподавшувальна установка призначена для локалізації люючої зрошувальної установки є наявність у її осадження пилу при транспортуванні та переванскладі конструкції реактивного переміщуючого таженні гірничої маси конвеєрами, включаючи устрою, що дозволяє сприймати імпульс від реакзрошувальні розпилювачі, приєднані до пожежного тивної сили, передаючи його на пружину, яка стиструбопроводу подачі води, розміщені на розрахункаючись надає можливість колектору віддалятись ковій відстані від поверхні конвеєра до сопла, з від стрічки конвеєра, при реактивній силі рівній перекриттям зони пилоутворення суміжними фанулю пружина розтягується, колектор повертаєтькелами розпилу зазначених розпилювачів, забезся у вихідне положення. печена додатковим устроєм очистки води, а також Конкретною відміною заявленої пилоподавустроєм синхронізації включення-виключення полюючої зрошувальної установки є те, що колектор дачі води з пультом управління роботою конвеєвиконано у вигляді безшовною труби 20 мм, доврів. жиною 2000 мм, в якості гнучкої підвіски до елемеВ основу рішення заявленої корисної моделі нтів кріплення виробки використана навита цилінпоставлена задача конструктивного удосконалендрична пружина стиснення, з рим-болтами на її ня зрошувальної установки, призначеної для пикінцях, закріплена одним кінцем до елементів крілоподавлення при транспортуванні та перевантаплення виробки, а другим до шарнірної підвіски у женні гірничої маси конвеєрами шляхом центрі ваги колектора, підвіска виконана з шарикооконтурювання зони пилоутворення суцільним вим підшипником кочення, на кінцях колектора об'ємним тонкодисперсним водяним шаром, з розприварені косинки для закріплення обмежуючих ташуванням розпилювачів на оптимальній відстані зміщення колектора контрольних тросів. від поверхні гірничої маси на конвеєрній стрічці, з 5 36193 6 Конкретною відміною заявленої пилоподавпилоподавлення при транспортуванні та переванлюючої зрошувальної установки є те, що вісь витажені гірничої маси стрічковими конвеєрами, де: конана з канавкою та буртиком зі співвідношенням 1 - стрічка верхнього подаючого конвеєра; розмірів і напрямку, що забезпечує їх взаємодію з 2 - стрічка нижнього подаючого конвеєра; гнучкою підвіскою, та здатність знаходження у 3 - колектор у вигляді металевої безшовної стані нестійкої рівноваги. труби, вигн утої за формою джерела пилоутворенКонкретною відміною заявленої пилоподавня; люючої зрошувальної установки є те, що навита - 4, 5, 6, 7, 8, 9 - послідовно розташовані розциліндрична пружина стиснення закріплена до пилювачі; шарикового підшипника циліндричним фіксатором 10 - гнучкий рукав високого тиску для подачі з проточеною канавкою та ексцентричною шайводи до вхідного ніпеля у колекторі; бою, що надає можливість виходу колектора зі 11 - елемент кріплення гірничої виробки; стану нестійкої рівноваги. 12 - гнучка підвіска з навитої пружини стисненКонкретною відміною заявленої пилоподавня; 13,14- обмежуючи зміщення колектора контролюючої зрошувальної установки є те, що у колекльні троси; 15 - зливний кран. торі послідовно по ході руху вентиляційного струОчищена від механічних домішок вода, відременя повітря на відстані 600 мм від поверхні гульована пультом управління на необхідний тиск стрічки конвеєрів установлені шість розпилювачів, 0,5 МПа від пожежного трубопроводу через гнучвісі сопел перших трьох і двох останніх направлені кий рукав високого тиску 10 подається на колектор перпендикулярно площин стрічок верхнього пода3. ючого та нижнього приймаючого конвеєрів, при - на фіг. 1 показано положення колектора при цьому вертикальна вісь сопла третього розпилюне завантажених верхніх і нижніх стрічках, вода на вача збігається по дотичній з поверхнею барабаколектор 3 не подається. Колектор 3 утримується на, а вісь сопла четвертого розпилювача направреактивним переміщуючим устроєм у стані нестійлена перпендикулярно до поверхні барабана кої рівноваги з вертикальним положенням гнучкої вздовж його горизонтальній вісі, шостий розпилюпідвіски 12, вільним з провисаючим положенням вач має збільшений кут розкриття факела та його контрольних тросів 13,14. довжину, на нижньому кінці колектора розміщений - на фіг. 2 схематично зображено два полозливний кран для промивки його від забруднення. ження зміщення колектора: на першому - стрічка Конкретною відміною заявленої пилоподавверхнього подаючого конвеєра завантажена, а люючої зрошувальної установки є те, що розпилюнижнього не завантажена; на другому - стрічки вачі встановлені у отворах труби колектора на верхнього подаючого и нижнього приймального різьбові з'єднання під заданими кутами. конвеєрів завантажені. Стрічка верхнього подаюКонкретною відміною заявленої пилоподавчого конвеєра завантажена гірничою масою. Лінія люючої зрошувальної установки є те, що до її завантаження знаходиться на відстані близько 250 складу входить пульт управління, у складі: напормм від поверхні стрічки 1. Нижній конвеєр 2 не ного вентилю, регулятора тиску, манометра і фільзавантажений. Сили імпульсу розпилювачів 4, 5 тра. відповідно до завантаження конвеєра дорівнюють Причинно-наслідковий зв'язок між відомими нулю, а із зміною відстані від сопла розпилювача ознаками та досягнутими техніко-економічними до лінії завантаження одержують величину імпурезультатами полягає у наступному: льсу. При дії сили реакції на верхню частину коле- вирішується задача з підвищення ефективктора 3 до центру його шарнірної підвіски відбуності пилоподавлення за рахунок використання деться його зміщення над рівнем лінії розпилювачів здатних більш ефективно диспергузавантаження із збереженням відстані 600 мм від вати воду; сопла зрошувачів 4, 5 до лінії завантаження. Об- вирішується задача скорочення витрат води межуючий зміщення колектора контрольний трос та підвищення ефективності пилоподавлення за 13 провисне, а трос 14 натягнеться, утримуючи рахунок здатності установки змінювати кут подачі нижню частину колектора 3 від центру його шарніводяного факелу на поверхню гірничої маси, та рної підвіски на відрегульованому рівні від стрічки утримувати необхідну відстань від сопла розпилюконвеєра 2, утримуючи верхню частину колектора вача до гірничої маси; З на заданій відстані 600 мм від сопла розпилюва- вирішується задача забезпечення ефективчів 4, 5 до лінії завантаження. Таке розміщення ного пилоподавлення без додаткових витрат енерколектора 3 по відношенню до стрічок конвеєра 1 і гії на утворення високого тиску води; 2 надає можливість подати у зону максимального - вирішується задача додаткової очистки води завантаження факели розпилювачів 6 і 7, у той же від механічних домішок; час локалізуючи залишковий пил розпилювачами - вирішується задача контролю за тиском во8 і 9. ди, та можливості його регулювання. Аналогічно відбувається зміщення колектора 3 Важливою умовою є надійність запропоноваі у інши х ситуаціях відповідно до наявності і відсуної пилоподавлюючої зрошувальної установки, тності завантаження конвеєрних стрічок. простота її обслуго вування та експлуатації. Наприклад, у випадку завантаження стрічки Суть корисної моделі пояснюється кресленняверхнього конвеєра 1 та пересипу гірничої маси на ми, де: стрічку конвеєра 2, лінія завантаження зміститься - на фіг. 1 схематично зображена пилоподаву бік розпилювачів 8, 9 із скороченням відстані між лююча зрошувальна установка для ефективного соплами і шаром завантаження до 250 мм. Розпилювачі 8, 9 отримують додатковий імпульс реакти 7 36193 8 вної сили і нижня частина колектора 3 зміститься - застосування відцентрових тонкодисперсних вгору до вихідної величини відстані від сопел розрозпилювачів які забезпечують високу ефективпилювачів до лінії завантаження. ність пилоподавлення при низькому тиску подачі Установлення зливного крана 15 на нижньому води (0,5 МПа) і зменшених у 2 рази витрат води; кінці колектора 3 збільшує надійність роботи пило- застосування реактивного переміщуючого подавлюючої зрошувальної установки за рахунок устрою надає можливість більш раціонально викоможливості періодичного очищення від механічних ристовувати розпилену воду, додатково зменшуюдомішок. чи її витрати, збільшуючи е фективність пилопода- на фіг.3 зображенні деталі кріплення реактивлення; вного переміщуючого устрою, де: - підвищує надійність у роботі яка забезпечу1 - навита циліндрична пружина стиснення; ється конструктивними особливостями, матеріа2 - нижній рим-болт; лом для виготовлення; 3 - верхній рим-болт. - забезпечує простоту в обслуговуванні і екс- на фіг. 4 зображено з'єднання колектора з плуатації яка обумовлена доступністю у ремонті, з косинкою, де: заміною, при необхідності, окремих вузлів. 4 - кільце косинки; Крім зазначених технічних переваг, заявлена 5 - косинка; пилоподавлююча зрошувальна установка дозво6 - колектор. ляє забезпечити зниження вологості вугілля з під- на фіг. 5 зображено шариковий підшипник 9 з вищенням його якісних та цінових показників, двома захищаючими шайбами та віссю 7. сприяє значному покращенню умов праці підзем- на фіг. 6 зображена фіксація вісі шпонкою 8. них робітників. На кінець пружини 1 накручуються на 2,5 витки Випробування заявлених пилоподавлюючих рим-болти 2 та 3. Верхнім рим-болтом 3 пружина установок на ряді шахт Донецької області демонзакріплюється до елементів кріплення виробки. струють їх переваги - більш високу ефективність, Нижній рим-болт 2 закріплюється шарнірно до надійність у роботі у порівнянні з існуючими типошарикового підшипника 4 віссю 7, фіксується привими і були відзначені сертифікатом відповідності зматичною шпонкою 8. Шариковий підшипник заМак НДІ. пресовується у кільце 4 косинки 5, яка приварюНаведені в опису дані свідчать про відповідється. ність заявленої корисної моделі нормативним виПереваги застосування зрошувальної пилопомогам на новизну та промислову застосовність. давлюючої зрошувальної установки: 9 Комп’ютерна в ерстка І.Скворцов а 36193 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
