Магнітна плита

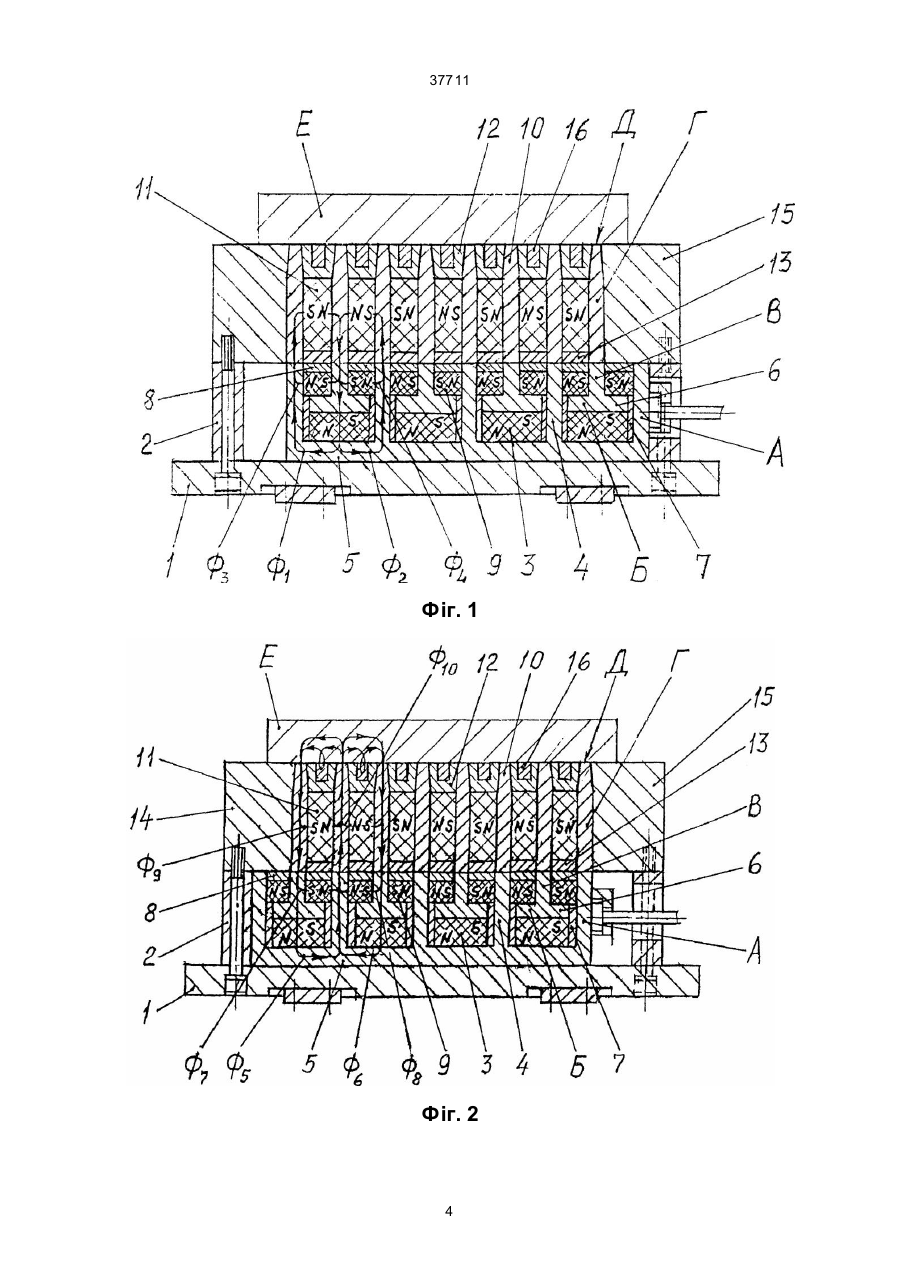

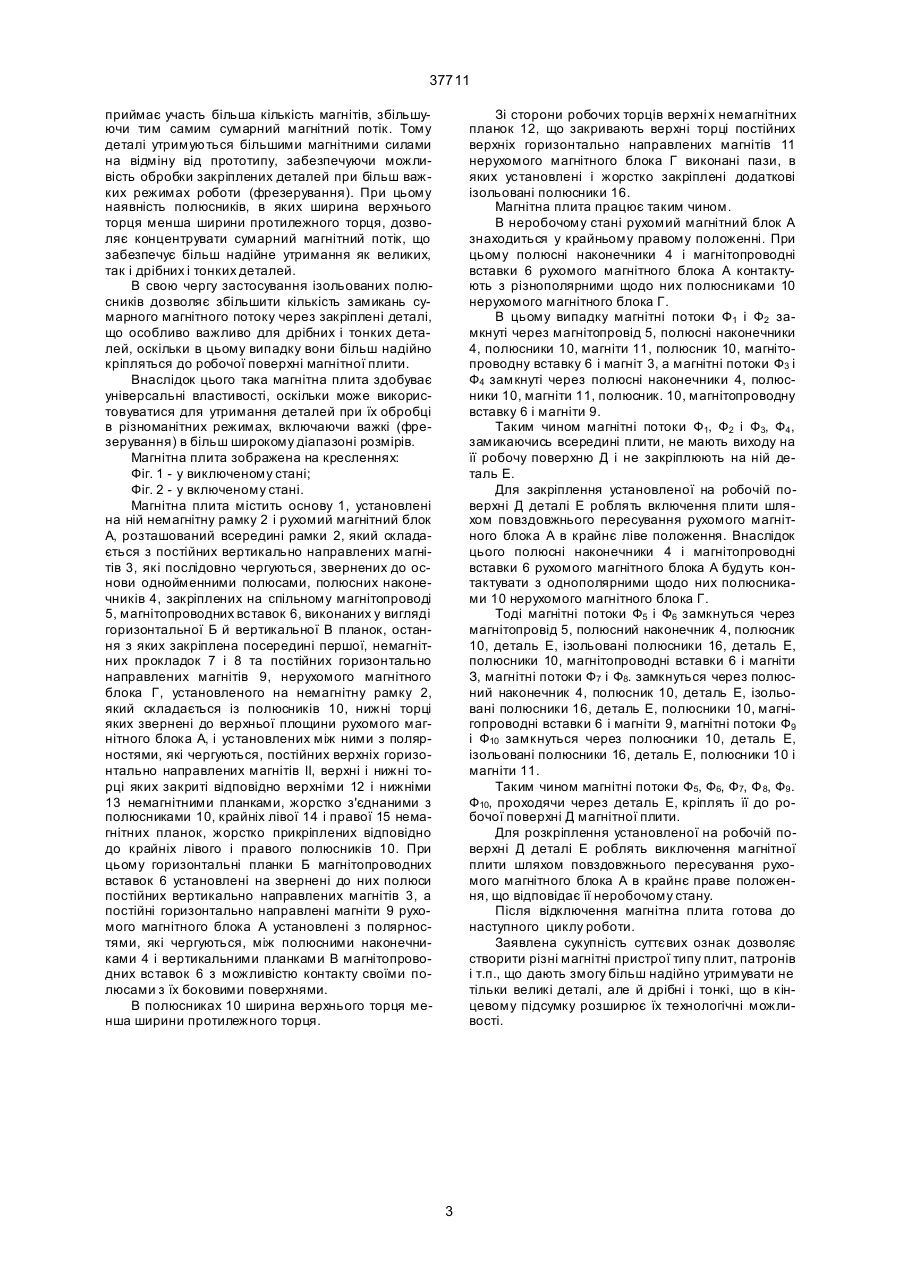

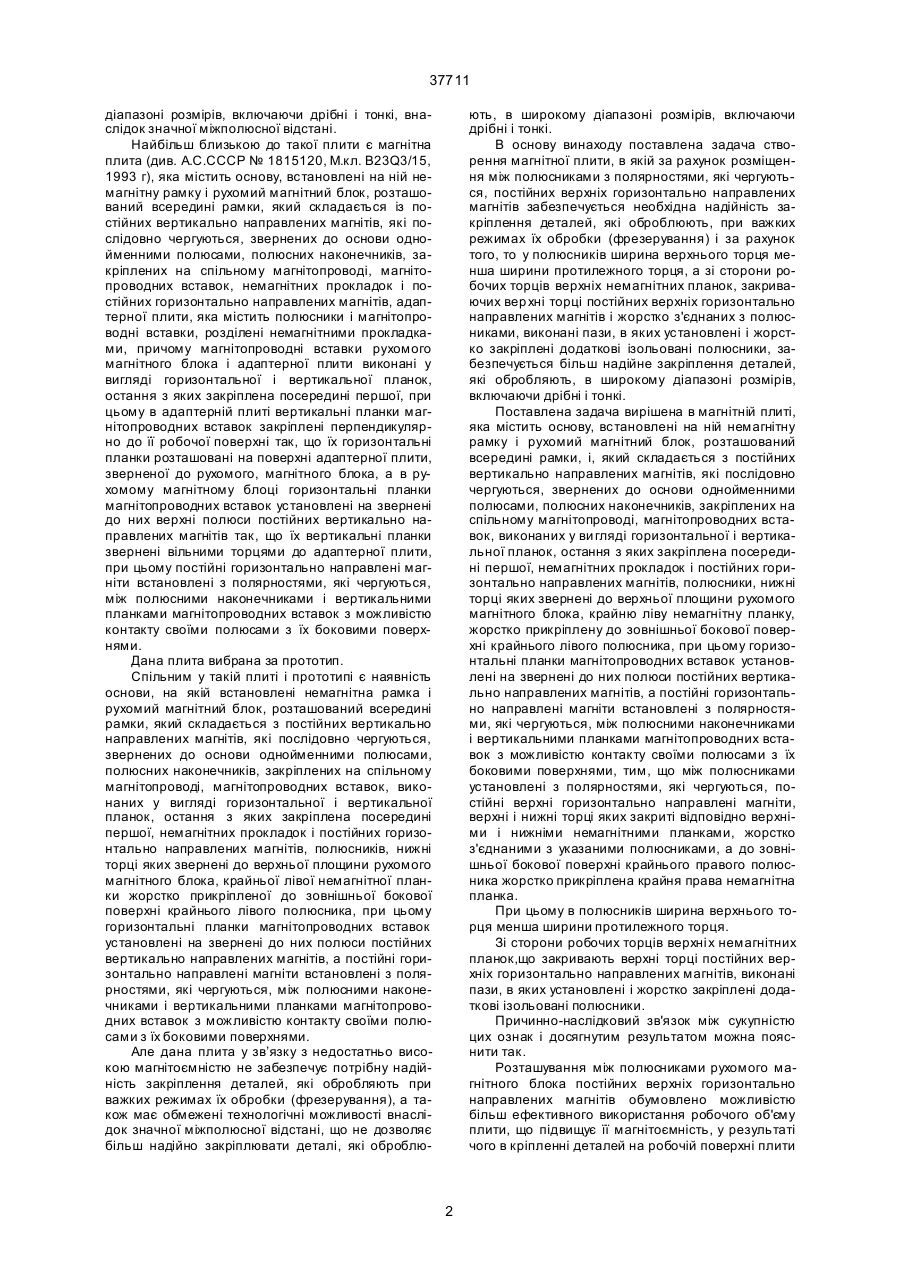

1. Магнітна плита, яка містить основу, встановлені на ній немагнітну рамку і рухомий магнітний блок. розташований всередині рамки і який складається із постійних вертикально направлених магнітів, які послідовно чергуються. звернених до основи однойменними полюсами, полюсних наконечників, закріплених на спільному магнітопроводі, магнітопроводних вставок, виконаних у вигляді горизонтальної і вертикальної планок, остання з яких закріплена посередині першої, немагнітних прокладок і постійних горизонтально направлених магнітів, полюсників, нижні торці яких звернені до верхньої площини рухомого магнітного блока, крайньої лівої немагнітної планки, жорстко прикріпленої до зовнішньої бокової поверхні крайнього лівого полюсника, при цьому горизонтальні планки магнітопроводних вставок установлені на звернені A (54) МАГНІТНА ПЛИТА 37711 діапазоні розмірів, включаючи дрібні і тонкі, внаслідок значної міжполюсної відстані. Найбільш близькою до такої плити є магнітна плита (див. А.С.СССР № 1815120, М.кл. В23Q3/15, 1993 г), яка містить основу, встановлені на ній немагнітну рамку і рухомий магнітний блок, розташований всередині рамки, який складається із постійних вертикально направлених магнітів, які послідовно чергуються, звернених до основи однойменними полюсами, полюсних наконечників, закріплених на спільному магнітопроводі, магнітопроводних вставок, немагнітних прокладок і постійних горизонтально направлених магнітів, адаптерної плити, яка містить полюсники і магнітопроводні вставки, розділені немагнітними прокладками, причому магнітопроводні вставки рухомого магнітного блока і адаптерної плити виконані у вигляді горизонтальної і вертикальної планок, остання з яких закріплена посередині першої, при цьому в адаптерній плиті вертикальні планки магнітопроводних вставок закріплені перпендикулярно до її робочої поверхні так, що їх горизонтальні планки розташовані на поверхні адаптерної плити, зверненої до рухомого, магнітного блока, а в рухомому магнітному блоці горизонтальні планки магнітопроводних вставок установлені на звернені до них верхні полюси постійних вертикально направлених магнітів так, що їх вертикальні планки звернені вільними торцями до адаптерної плити, при цьому постійні горизонтально направлені магніти встановлені з полярностями, які чергуються, між полюсними наконечниками і вертикальними планками магнітопроводних вставок з можливістю контакту своїми полюсами з їх боковими поверхнями. Дана плита вибрана за прототип. Спільним у такій плиті і прототипі є наявність основи, на якій встановлені немагнітна рамка і рухомий магнітний блок, розташований всередині рамки, який складається з постійних вертикально направлених магнітів, які послідовно чергуються, звернених до основи однойменними полюсами, полюсних наконечників, закріплених на спільному магнітопроводі, магнітопроводних вставок, виконаних у вигляді горизонтальної і вертикальної планок, остання з яких закріплена посередині першої, немагнітних прокладок і постійних горизонтально направлених магнітів, полюсників, нижні торці яких звернені до верхньої площини рухомого магнітного блока, крайньої лівої немагнітної планки жорстко прикріпленої до зовнішньої бокової поверхні крайнього лівого полюсника, при цьому горизонтальні планки магнітопроводних вставок установлені на звернені до них полюси постійних вертикально направлених магнітів, а постійні горизонтально направлені магніти встановлені з полярностями, які чергуються, між полюсними наконечниками і вертикальними планками магнітопроводних вставок з можливістю контакту своїми полюсами з їх боковими поверхнями. Але дана плита у зв’язку з недостатньо високою магнітоємністю не забезпечує потрібну надійність закріплення деталей, які обробляють при важких режимах їх обробки (фрезерування), а також має обмежені технологічні можливості внаслідок значної міжполюсної відстані, що не дозволяє більш надійно закріплювати деталі, які оброблю ють, в широкому діапазоні розмірів, включаючи дрібні і тонкі. В основу винаходу поставлена задача створення магнітної плити, в якій за рахунок розміщення між полюсниками з полярностями, які чергуються, постійних верхніх горизонтально направлених магнітів забезпечується необхідна надійність закріплення деталей, які оброблюють, при важких режимах їх обробки (фрезерування) і за рахунок того, то у полюсників ширина верхнього торця менша ширини протилежного торця, а зі сторони робочих торців верхніх немагнітних планок, закриваючих вер хні торці постійних верхніх горизонтально направлених магнітів і жорстко з'єднаних з полюсниками, виконані пази, в яких установлені і жорстко закріплені додаткові ізольовані полюсники, забезпечується більш надійне закріплення деталей, які обробляють, в широкому діапазоні розмірів, включаючи дрібні і тонкі. Поставлена задача вирішена в магнітній плиті, яка містить основу, встановлені на ній немагнітну рамку і рухомий магнітний блок, розташований всередині рамки, і, який складається з постійних вертикально направлених магнітів, які послідовно чергуються, звернених до основи однойменними полюсами, полюсних наконечників, закріплених на спільному магнітопроводі, магнітопроводних вставок, виконаних у ви гляді горизонтальної і вертикальної планок, остання з яких закріплена посередині першої, немагнітних прокладок і постійних горизонтально направлених магнітів, полюсники, нижні торці яких звернені до верхньої площини рухомого магнітного блока, крайню ліву немагнітну планку, жорстко прикріплену до зовнішньої бокової поверхні крайнього лівого полюсника, при цьому горизонтальні планки магнітопроводних вставок установлені на звернені до них полюси постійних вертикально направлених магнітів, а постійні горизонтапьно направлені магніти встановлені з полярностями, які чергуються, між полюсними наконечниками і вертикальними планками магнітопроводних вставок з можливістю контакту своїми полюсами з їх боковими поверхнями, тим, що між полюсниками установлені з полярностями, які чергуються, постійні верхні горизонтально направлені магніти, верхні і нижні торці яких закриті відповідно верхніми і нижніми немагнітними планками, жорстко з'єднаними з указаними полюсниками, а до зовнішньої бокової поверхні крайнього правого полюсника жорстко прикріплена крайня права немагнітна планка. При цьому в полюсників ширина верхнього торця менша ширини протилежного торця. Зі сторони робочих торців верхні х немагнітних планок,що закривають верхні торці постійних верхніх горизонтально направлених магнітів, виконані пази, в яких установлені і жорстко закріплені додаткові ізольовані полюсники. Причинно-наслідковий зв'язок між сукупністю цих ознак і досягнутим результатом можна пояснити так. Розташування між полюсниками рухомого магнітного блока постійних верхніх горизонтально направлених магнітів обумовлено можливістю більш ефективного використання робочого об'єму плити, що підвищує її магнітоємність, у результаті чого в кріпленні деталей на робочій поверхні плити 2 37711 приймає участь більша кількість магнітів, збільшуючи тим самим сумарний магнітний потік. Тому деталі утримуються більшими магнітними силами на відміну від прототипу, забезпечуючи можливість обробки закріплених деталей при більш важких режимах роботи (фрезерування). При цьому наявність полюсників, в яких ширина верхнього торця менша ширини протилежного торця, дозволяє концентрувати сумарний магнітний потік, що забезпечує більш надійне утримання як великих, так і дрібних і тонких деталей. В свою чергу застосування ізольованих полюсників дозволяє збільшити кількість замикань сумарного магнітного потоку через закріплені деталі, що особливо важливо для дрібних і тонких деталей, оскільки в цьому випадку вони більш надійно кріпляться до робочої поверхні магнітної плити. Внаслідок цього така магнітна плита здобуває універсальні властивості, оскільки може використовуватися для утримання деталей при їх обробці в різноманітних режимах, включаючи важкі (фрезерування) в більш широкому діапазоні розмірів. Магнітна плита зображена на кресленнях: Фіг. 1 - у виключеному стані; Фіг. 2 - у включеному стані. Магнітна плита містить основу 1, установлені на ній немагнітну рамку 2 і рухомий магнітний блок А, розташований всередині рамки 2, який складається з постійних вертикально направлених магнітів 3, які послідовно чергуються, звернених до основи однойменними полюсами, полюсних наконечників 4, закріплених на спільному магнітопроводі 5, магнітопроводних вставок 6, виконаних у вигляді горизонтальної Б й вертикальної В планок, остання з яких закріплена посередині першої, немагнітних прокладок 7 і 8 та постійних горизонтально направлених магнітів 9, нерухомого магнітного блока Г, установленого на немагнітну рамку 2, який складається із полюсників 10, нижні торці яких звернені до верхньої площини рухомого магнітного блока А, і установлених між ними з полярностями, які чергуються, постійних верхніх горизонтально направлених магнітів II, верхні і нижні торці яких закриті відповідно верхніми 12 і нижніми 13 немагнітними планками, жорстко з'єднаними з полюсниками 10, крайніх лівої 14 і правої 15 немагнітних планок, жорстко прикріплених відповідно до крайніх лівого і правого полюсників 10. При цьому горизонтальні планки Б магнітопроводних вставок 6 установлені на звернені до них полюси постійних вертикально направлених магнітів 3, а постійні горизонтально направлені магніти 9 рухомого магнітного блока А установлені з полярностями, які чергуються, між полюсними наконечниками 4 і вертикальними планками В магнітопроводних вставок 6 з можливістю контакту своїми полюсами з їх боковими поверхнями. В полюсниках 10 ширина верхнього торця менша ширини протилежного торця. Зі сторони робочих торців верхні х немагнітних планок 12, що закривають верхні торці постійних верхніх горизонтально направлених магнітів 11 нерухомого магнітного блока Г виконані пази, в яких установлені і жорстко закріплені додаткові ізольовані полюсники 16. Магнітна плита працює таким чином. В неробочому стані рухомий магнітний блок А знаходиться у крайньому правому положенні. При цьому полюсні наконечники 4 і магнітопроводні вставки 6 рухомого магнітного блока А контактують з різнополярними щодо них полюсниками 10 нерухомого магнітного блока Г. В цьому випадку магнітні потоки Ф1 і Ф2 замкнуті через магнітопровід 5, полюсні наконечники 4, полюсники 10, магніти 11, полюсник 10, магнітопроводну вставку 6 і магніт 3, а магнітні потоки Ф3 і Ф4 замкнуті через полюсні наконечники 4, полюсники 10, магніти 11, полюсник. 10, магнітопроводну вставку 6 і магніти 9. Таким чином магнітні потоки Ф1, Ф2 і Ф3, Ф4 , замикаючись всередині плити, не мають виходу на її робочу поверхню Д і не закріплюють на ній деталь Е. Для закріплення установленої на робочій поверхні Д деталі Е роблять включення плити шляхом повздовжнього пересування рухомого магнітного блока А в крайнє ліве положення. Внаслідок цього полюсні наконечники 4 і магнітопроводні вставки 6 рухомого магнітного блока А будуть контактувати з однополярними щодо них полюсниками 10 нерухомого магнітного блока Г. Тоді магнітні потоки Ф5 і Ф6 замкнуться через магнітопровід 5, полюсний наконечник 4, полюсник 10, деталь Е, ізольовані полюсники 16, деталь Е, полюсники 10, магнітопроводні вставки 6 і магніти З, магнітні потоки Ф7 і Ф8. замкнуться через полюсний наконечник 4, полюсник 10, деталь Е, ізольовані полюсники 16, деталь Е, полюсники 10, магнігопроводні вставки 6 і магніти 9, магнітні потоки Ф9 і Ф10 замкнуться через полюсники 10, деталь Е, ізольовані полюсники 16, деталь Е, полюсники 10 і магніти 11. Таким чином магнітні потоки Ф5, Ф6, Ф7, Ф 8, Ф9 . Ф10, проходячи через деталь Е, кріплять її до робочої поверхні Д магнітної плити. Для розкріплення установленої на робочій поверхні Д деталі Е роблять виключення магнітної плити шляхом повздовжнього пересування рухомого магнітного блока А в крайнє праве положення, що відповідає її неробочому стану. Після відключення магнітна плита готова до наступного циклу роботи. Заявлена сукупність суттєвих ознак дозволяє створити різні магнітні пристрої типу плит, патронів і т.п., що дають змогу більш надійно утримувати не тільки великі деталі, але й дрібні і тонкі, що в кінцевому підсумку розширює їх технологічні можливості. 3 37711 Фіг. 1 Фіг. 2 4 37711 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
