Пристрій для роздрібнення матеріалів

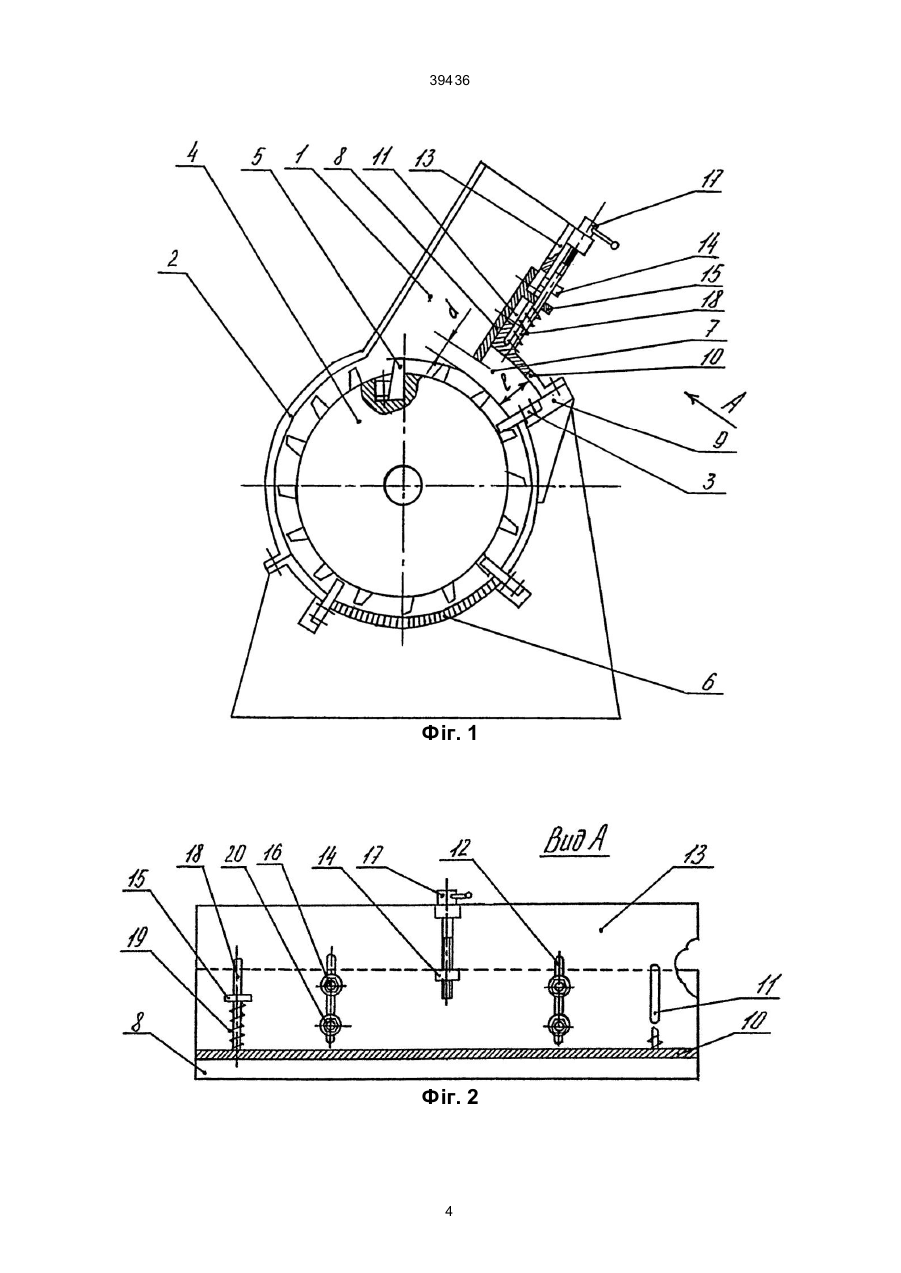

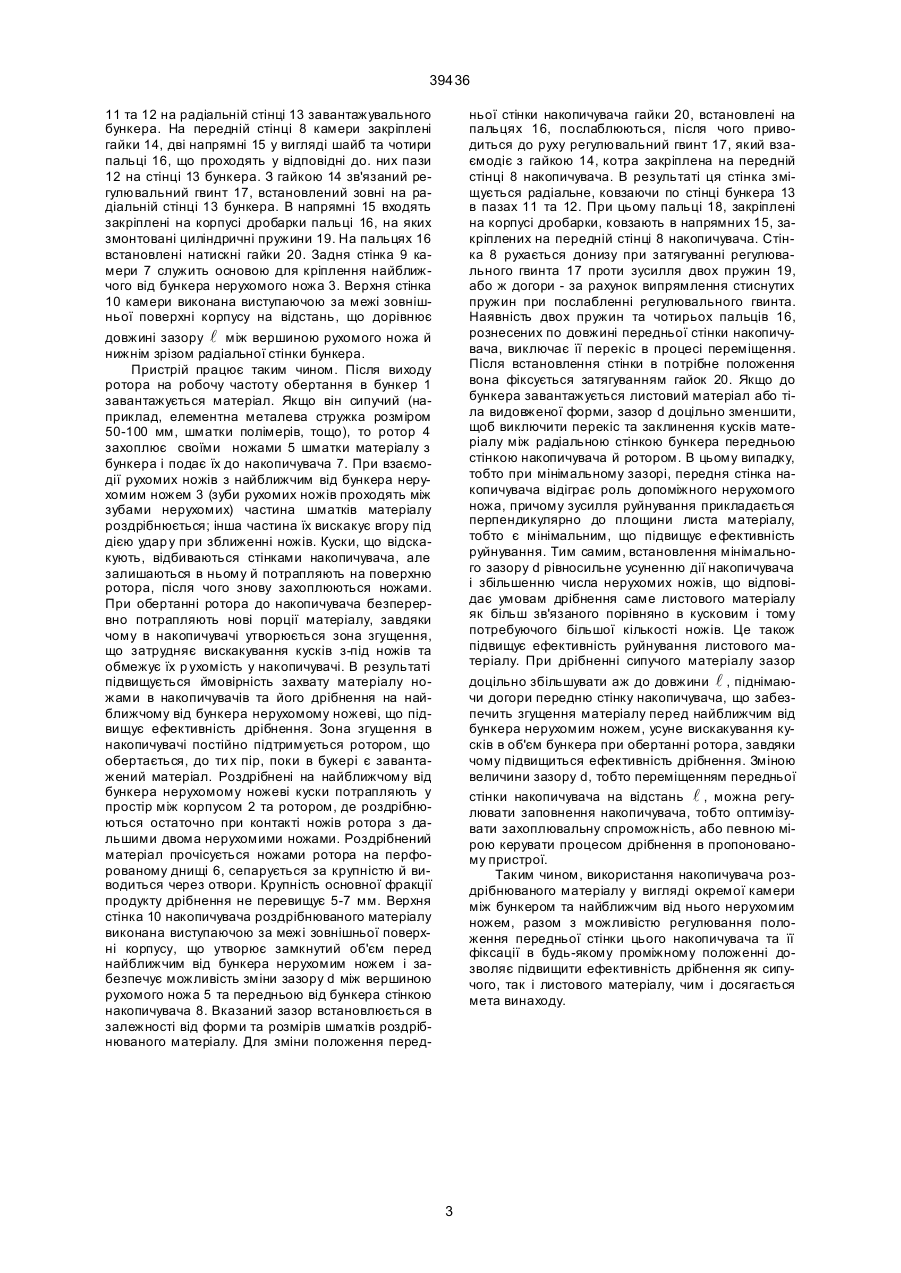

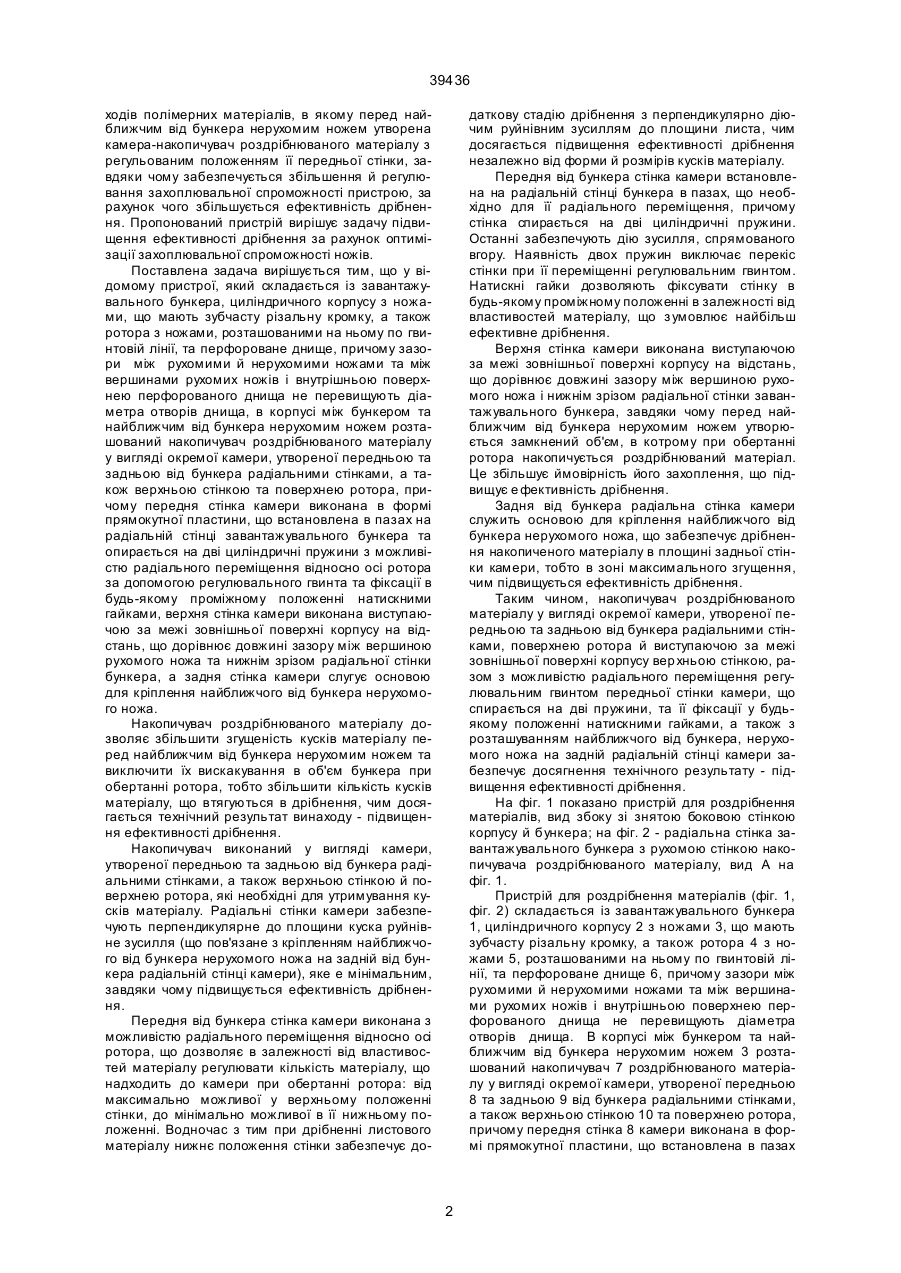

Пристрій для роздрібнення матеріалів, що складається з завантажувального бункера, циліндричного корпусу з ножами, що мають зубчасту різальну кромку, а також ротора з ножами, розташованими на ньому по гвинтовій лінії, та перфороване днище, причому зазори між рухомими й нерухомими ножами та між вершинами рухомих ножів і внутрішньою поверхнею перфорованого днища не перевищують діаметра отворів днища, який відрізняється тим, що в корпусі між бункером та най 39436 ходів полімерних матеріалів, в якому перед найближчим від бункера нерухомим ножем утворена камера-накопичувач роздрібнюваного матеріалу з регульованим положенням її передньої стінки, завдяки чому забезпечується збільшення й регулювання захоплювальної спроможності пристрою, за рахунок чого збільшується ефективність дрібнення. Пропонований пристрій вирішує задачу підвищення ефективності дрібнення за рахунок оптимізації захоплювальної спроможності ножів. Поставлена задача вирішується тим, що у відомому пристрої, який складається із завантажувального бункера, циліндричного корпусу з ножами, що мають зубчасту різальну кромку, а також ротора з ножами, розташованими на ньому по гвинтовій лінії, та перфороване днище, причому зазори між рухомими й нерухомими ножами та між вершинами рухомих ножів і внутрішньою поверхнею перфорованого днища не перевищують діаметра отворів днища, в корпусі між бункером та найближчим від бункера нерухомим ножем розташований накопичувач роздрібнюваного матеріалу у вигляді окремої камери, утвореної передньою та задньою від бункера радіальними стінками, а також верхньою стінкою та поверхнею ротора, причому передня стінка камери виконана в формі прямокутної пластини, що встановлена в пазах на радіальній стінці завантажувального бункера та опирається на дві циліндричні пружини з можливістю радіального переміщення відносно осі ротора за допомогою регулювального гвинта та фіксації в будь-якому проміжному положенні натискними гайками, верхня стінка камери виконана виступаючою за межі зовнішньої поверхні корпусу на відстань, що дорівнює довжині зазору між вершиною рухомого ножа та нижнім зрізом радіальної стінки бункера, а задня стінка камери слугує основою для кріплення найближчого від бункера нерухомого ножа. Накопичувач роздрібнюваного матеріалу дозволяє збільшити згущеність кусків матеріалу перед найближчим від бункера нерухомим ножем та виключити їх вискакування в об'єм бункера при обертанні ротора, тобто збільшити кількість кусків матеріалу, що втягуються в дрібнення, чим досягається технічний результат винаходу - підвищення ефективності дрібнення. Накопичувач виконаний у вигляді камери, утвореної передньою та задньою від бункера радіальними стінками, а також верхньою стінкою й поверхнею ротора, які необхідні для утримування кусків матеріалу. Радіальні стінки камери забезпечують перпендикулярне до площини куска руйнівне зусилля (що пов'язане з кріпленням найближчого від бункера нерухомого ножа на задній від бункера радіальній стінці камери), яке е мінімальним, завдяки чому підвищується ефективність дрібнення. Передня від бункера стінка камери виконана з можливістю радіального переміщення відносно осі ротора, що дозволяє в залежності від властивостей матеріалу регулювати кількість матеріалу, що надходить до камери при обертанні ротора: від максимально можливої у верхньому положенні стінки, до мінімально можливої в її нижньому положенні. Водночас з тим при дрібненні листового матеріалу нижнє положення стінки забезпечує до даткову стадію дрібнення з перпендикулярно діючим руйнівним зусиллям до площини листа, чим досягається підвищення ефективності дрібнення незалежно від форми й розмірів кусків матеріалу. Передня від бункера стінка камери встановлена на радіальній стінці бункера в пазах, що необхідно для її радіального переміщення, причому стінка спирається на дві циліндричні пружини. Останні забезпечують дію зусилля, спрямованого вгору. Наявність двох пружин виключає перекіс стінки при її переміщенні регулювальним гвинтом. Натискні гайки дозволяють фіксувати стінку в будь-якому проміжному положенні в залежності від властивостей матеріалу, що з умовлює найбільш ефективне дрібнення. Верхня стінка камери виконана виступаючою за межі зовнішньої поверхні корпусу на відстань, що дорівнює довжині зазору між вершиною рухомого ножа і нижнім зрізом радіальної стінки завантажувального бункера, завдяки чому перед найближчим від бункера нерухомим ножем утворюється замкнений об'єм, в котрому при обертанні ротора накопичується роздрібнюваний матеріал. Це збільшує ймовірність його захоплення, що підвищує е фективність дрібнення. Задня від бункера радіальна стінка камери служить основою для кріплення найближчого від бункера нерухомого ножа, що забезпечує дрібнення накопиченого матеріалу в площині задньої стінки камери, тобто в зоні максимального згущення, чим підвищується ефективність дрібнення. Таким чином, накопичувач роздрібнюваного матеріалу у вигляді окремої камери, утвореної передньою та задньою від бункера радіальними стінками, поверхнею ротора й виступаючою за межі зовнішньої поверхні корпусу вер хньою стінкою, разом з можливістю радіального переміщення регулювальним гвинтом передньої стінки камери, що спирається на дві пружини, та її фіксації у будьякому положенні натискними гайками, а також з розташуванням найближчого від бункера, нерухомого ножа на задній радіальній стінці камери забезпечує досягнення технічного результату - підвищення ефективності дрібнення. На фіг. 1 показано пристрій для роздрібнення матеріалів, вид збоку зі знятою боковою стінкою корпусу й бункера; на фіг. 2 - радіальна стінка завантажувального бункера з рухомою стінкою накопичувача роздрібнюваного матеріалу, вид А на фіг. 1. Пристрій для роздрібнення матеріалів (фіг. 1, фіг. 2) складається із завантажувального бункера 1, циліндричного корпусу 2 з ножами 3, що мають зубчасту різальну кромку, а також ротора 4 з ножами 5, розташованими на ньому по гвинтовій лінії, та перфороване днище 6, причому зазори між рухомими й нерухомими ножами та між вершинами рухомих ножів і внутрішньою поверхнею перфорованого днища не перевищують діаметра отворів днища. В корпусі між бункером та найближчим від бункера нерухомим ножем 3 розташований накопичувач 7 роздрібнюваного матеріалу у вигляді окремої камери, утвореної передньою 8 та задньою 9 від бункера радіальними стінками, а також верхньою стінкою 10 та поверхнею ротора, причому передня стінка 8 камери виконана в формі прямокутної пластини, що встановлена в пазах 2 39436 11 та 12 на радіальній стінці 13 завантажувального бункера. На передній стінці 8 камери закріплені гайки 14, дві напрямні 15 у вигляді шайб та чотири пальці 16, що проходять у відповідні до. них пази 12 на стінці 13 бункера. З гайкою 14 зв'язаний регулювальний гвинт 17, встановлений зовні на радіальній стінці 13 бункера. В напрямні 15 входять закріплені на корпусі дробарки пальці 16, на яких змонтовані циліндричні пружини 19. На пальцях 16 встановлені натискні гайки 20. Задня стінка 9 камери 7 служить основою для кріплення найближчого від бункера нерухомого ножа 3. Верхня стінка 10 камери виконана виступаючою за межі зовнішньої поверхні корпусу на відстань, що дорівнює довжині зазору l між вершиною рухомого ножа й нижнім зрізом радіальної стінки бункера. Пристрій працює таким чином. Після виходу ротора на робочу частоту обертання в бункер 1 завантажується матеріал. Якщо він сипучий (наприклад, елементна металева стружка розміром 50-100 мм, шматки полімерів, тощо), то ротор 4 захоплює своїми ножами 5 шматки матеріалу з бункера і подає їх до накопичувача 7. При взаємодії рухомих ножів з найближчим від бункера нерухомим ножем 3 (зуби рухомих ножів проходять між зубами нерухомих) частина шматків матеріалу роздрібнюється; інша частина їх вискакує вгору під дією удар у при зближенні ножів. Куски, що відскакують, відбиваються стінками накопичувача, але залишаються в ньому й потрапляють на поверхню ротора, після чого знову захоплюються ножами. При обертанні ротора до накопичувача безперервно потрапляють нові порції матеріалу, завдяки чому в накопичувачі утворюється зона згущення, що затрудняє вискакування кусків з-під ножів та обмежує їх р ухомість у накопичувачі. В результаті підвищується ймовірність захвату матеріалу ножами в накопичувачів та його дрібнення на найближчому від бункера нерухомому ножеві, що підвищує ефективність дрібнення. Зона згущення в накопичувачі постійно підтримується ротором, що обертається, до ти х пір, поки в букері є завантажений матеріал. Роздрібнені на найближчому від бункера нерухомому ножеві куски потрапляють у простір між корпусом 2 та ротором, де роздрібнюються остаточно при контакті ножів ротора з дальшими двома нерухомими ножами. Роздрібнений матеріал прочісується ножами ротора на перфорованому днищі 6, сепарується за крупністю й виводиться через отвори. Крупність основної фракції продукту дрібнення не перевищує 5-7 мм. Верхня стінка 10 накопичувача роздрібнюваного матеріалу виконана виступаючою за межі зовнішньої поверхні корпусу, що утворює замкнутий об'єм перед найближчим від бункера нерухомим ножем і забезпечує можливість зміни зазору d між вершиною рухомого ножа 5 та передньою від бункера стінкою накопичувача 8. Вказаний зазор встановлюється в залежності від форми та розмірів шматків роздрібнюваного матеріалу. Для зміни положення перед ньої стінки накопичувача гайки 20, встановлені на пальцях 16, послаблюються, після чого приводиться до руху регулювальний гвинт 17, який взаємодіє з гайкою 14, котра закріплена на передній стінці 8 накопичувача. В результаті ця стінка зміщується радіальне, ковзаючи по стінці бункера 13 в пазах 11 та 12. При цьому пальці 18, закріплені на корпусі дробарки, ковзають в напрямних 15, закріплених на передній стінці 8 накопичувача. Стінка 8 рухається донизу при затягуванні регулювального гвинта 17 проти зусилля двох пружин 19, або ж догори - за рахунок випрямлення стиснутих пружин при послабленні регулювального гвинта. Наявність двох пружин та чотирьох пальців 16, рознесених по довжині передньої стінки накопичувача, виключає її перекіс в процесі переміщення. Після встановлення стінки в потрібне положення вона фіксується затягуванням гайок 20. Якщо до бункера завантажується листовий матеріал або тіла видовженої форми, зазор d доцільно зменшити, щоб виключити перекіс та заклинення кусків матеріалу між радіальною стінкою бункера передньою стінкою накопичувача й ротором. В цьому випадку, тобто при мінімальному зазорі, передня стінка накопичувача відіграє роль допоміжного нерухомого ножа, причому зусилля руйнування прикладається перпендикулярно до площини листа матеріалу, тобто є мінімальним, що підвищує е фективність руйнування. Тим самим, встановлення мінімального зазору d рівносильне усуненню дії накопичувача і збільшенню числа нерухомих ножів, що відповідає умовам дрібнення саме листового матеріалу як більш зв'язаного порівняно в кусковим і тому потребуючого більшої кількості ножів. Це також підвищує ефективність руйнування листового матеріалу. При дрібненні сипучого матеріалу зазор доцільно збільшувати аж до довжини l , піднімаючи догори передню стінку накопичувача, що забезпечить згущення матеріалу перед найближчим від бункера нерухомим ножем, усуне вискакування кусків в об'єм бункера при обертанні ротора, завдяки чому підвищиться ефективність дрібнення. Зміною величини зазору d, тобто переміщенням передньої стінки накопичувача на відстань l , можна регулювати заповнення накопичувача, тобто оптимізувати захоплювальну спроможність, або певною мірою керувати процесом дрібнення в пропонованому пристрої. Таким чином, використання накопичувача роздрібнюваного матеріалу у вигляді окремої камери між бункером та найближчим від нього нерухомим ножем, разом з можливістю регулювання положення передньої стінки цього накопичувача та її фіксації в будь-якому проміжному положенні дозволяє підвищити ефективність дрібнення як сипучого, так і листового матеріалу, чим і досягається мета винаходу. 3 39436 Фіг. 1 Фіг. 2 4 39436 __________________________________________________________ ДП “Український інститут промислової власності (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
