Авіаційний ракетний комплекс для транспортування і запуску в повітрі ракети

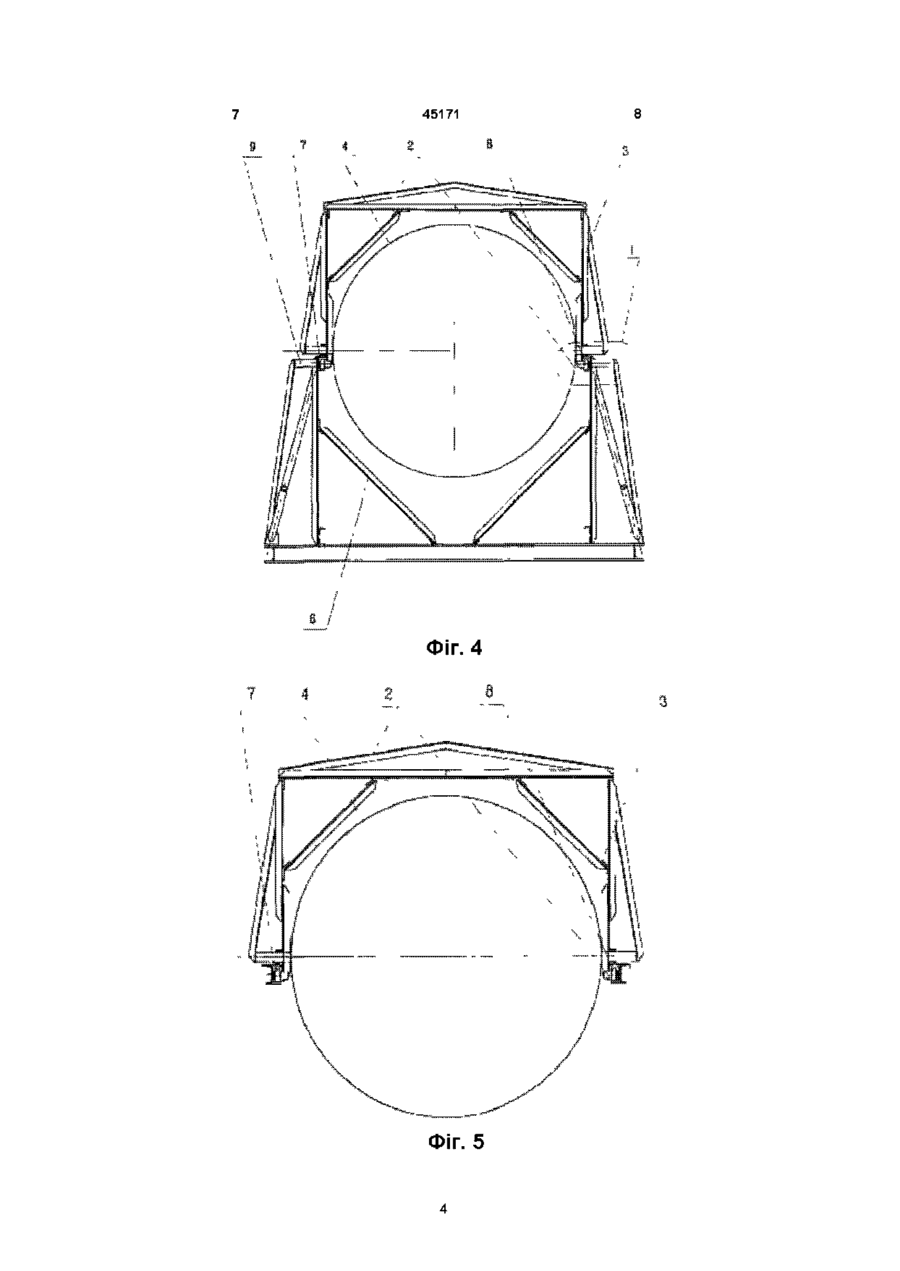

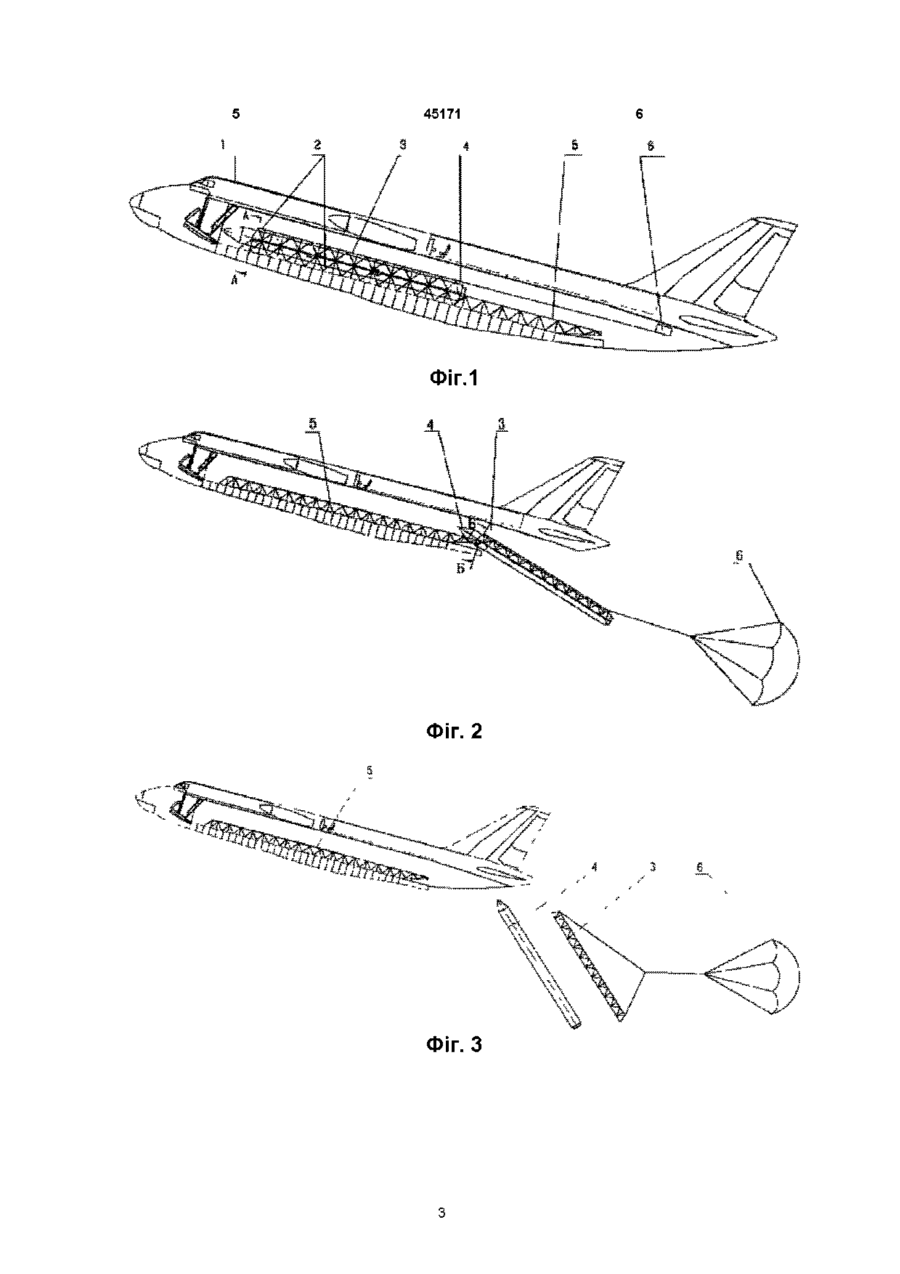

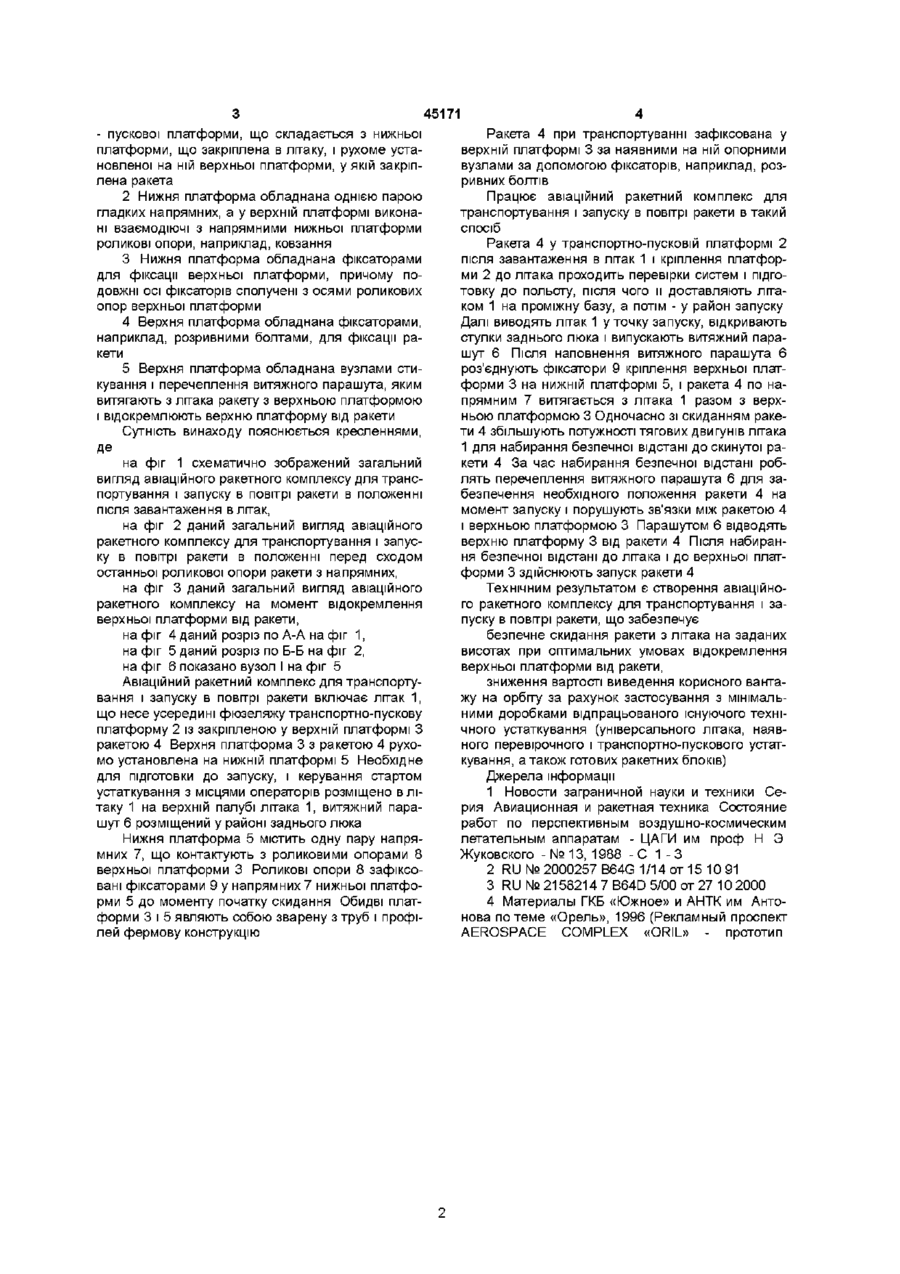

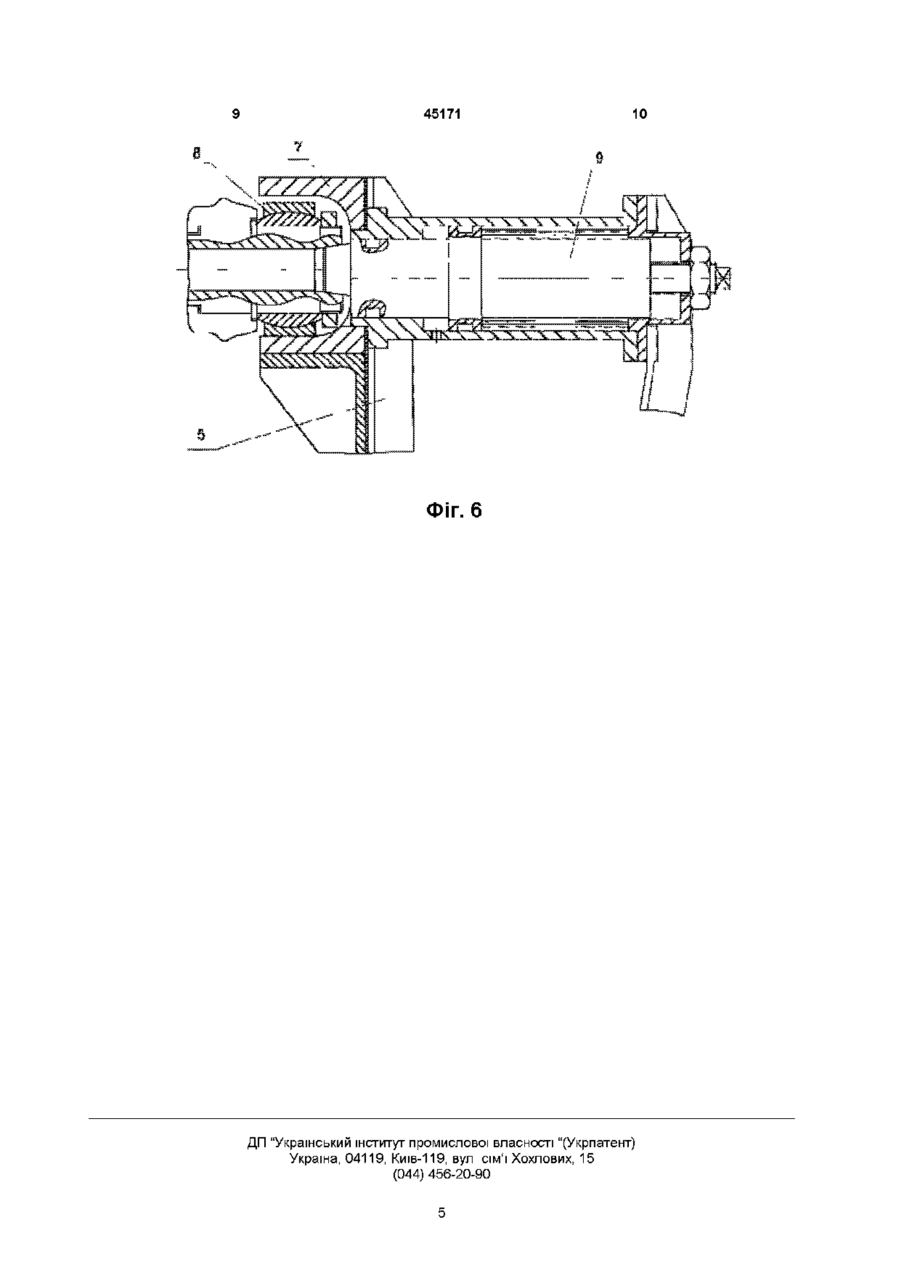

1 Авіаційний ракетний комплекс для транспортування і запуску в повггрі ракети, що містить лі так, який має прилади й устаткування, необхідні для підготовки до запуску і керування стартом ракети, ракету, а також встановлені усередині фюзеляжу опори і напрямні для установлення в лггаку ракети і скидання її, який відрізняється тим, що опори і напрямні для установлення ракети виконані у вигляді транспортно-пускової платформи, що складається з двох платформ нижньої, закріпленої в літаку, і рухомо установленої на верхній платформі, причому нижня платформа обладнана однією парою гладких напрямних, а у верхній платформі виконані роликові опори, наприклад ковзання, що контактують з напрямними нижньої платформи 2 Авіаційний ракетний комплекс по п 1, який відрізняється тим, що нижня платформа обладнана фіксаторами, що взаємодіють з роликовими опорами верхньої платформи, причому подовжні осі фіксаторів сполучені з осями роликових опор 3 Авіаційний ракетний комплекс по п п 1 , 2, який відрізняється тим, що верхня платформа обладнана вузлами стикування і перечеплення витяжного парашута, а також фіксаторами, наприклад розривними болтами, що взаємодіють з вузлами кріплення ракети 1^ Винахід належіть до авіаційно-космічної галузі, а саме до авіатранспортних засобів доставки споряджених великогабаритних ракет у район пуску і запуску їх у верхніх шарах атмосфери ВІДОМІ авіаційно - пускові комплекси, що складаються з лггака і ракети з корисним навантаженням, установленої на фюзеляжі [1, 2, 3] Недоліком цих комплексів є погіршення аеродинамічних характеристик комплексу, а також необхідність у великих витратах на створення і відпрацьовування лггака Найбільш близьким до запропонованого є авіаційно-ракетний комплекс «Оріль», у якому передбачається скидання ракети разом із транспортно-пусковою платформою, з наступним відокремленням транспортно-пускової платформи від ракети [4] - прототип Недоліком цього комплексу є те, що після скидання ракети транспортно - пускова платформа опиниться з навітряного боку ракети, що визначає ІСТОТНІ утруднення при відокремленні її від ракети парашутом Задачею винаходу є створення авіаційного ракетного комплексу для транспортування і запуску в повітрі ракети на базі наявних важких транспортних літаків і наявного транспортно - пускового устаткування з мінімальними доробками, із забезпеченням безпечного відокремлення транспортно - пускової платформи від ракети Зазначена задача в авіаційному ракетному комплексі вирішується за рахунок застосування нових істотних ВІДМІТНИХ ознак 1 Опори і напрямні для установлення і запуску на орбіту ракети виконані у вигляді транспортно 45171 - пускової платформи, що складається з нижньої платформи, що закріплена в лггаку, і рухоме установленої на ній верхньої платформи, у якій закріплена ракета 2 Нижня платформа обладнана однією парою гладких напрямних, а у верхній платформі виконані взаємодіючі з напрямними нижньої платформи роликові опори, наприклад, ковзання 3 Нижня платформа обладнана фіксаторами для фіксації верхньої платформи, причому подовжні осі фіксаторів сполучені з осями роликових опор верхньої платформи 4 Верхня платформа обладнана фіксаторами, наприклад, розривними болтами, для фіксації ракети 5 Верхня платформа обладнана вузлами стикування і перечеплення витяжного парашута, яким витягають з лггака ракету з верхньою платформою і відокремлюють верхню платформу від ракети Сутність винаходу пояснюється кресленнями, Де на фіг 1 схематично зображений загальний вигляд авіаційного ракетного комплексу для транспортування і запуску в повітрі ракети в положенні після завантаження в лггак, на фіг 2 даний загальний вигляд авіаційного ракетного комплексу для транспортування і запуску в повітрі ракети в положенні перед сходом останньої роликової опори ракети з напрямних, на фіг 3 даний загальний вигляд авіаційного ракетного комплексу на момент відокремлення верхньої платформи від ракети, на фіг 4 даний розріз по А-А на фіг 1, на фіг 5 даний розріз по Б-Б на фіг 2, на фіг 6 показано вузол І на фіг 5 Авіаційний ракетний комплекс для транспортування і запуску в повітрі ракети включає лггак 1, що несе усередині фюзеляжу транспортно-пускову платформу 2 із закріпленою у верхній платформі З ракетою 4 Верхня платформа 3 з ракетою 4 рухомо установлена на нижній платформі 5 Необхідне для підготовки до запуску, і керування стартом устаткування з місцями операторів розміщено в літаку 1 на верхній палубі літака 1, витяжний парашут 6 розміщений у районі заднього люка Нижня платформа 5 містить одну пару напрямних 7, що контактують з роликовими опорами 8 верхньої платформи 3 Роликові опори 8 зафіксовані фіксаторами 9 у напрямних 7 нижньої платформи 5 до моменту початку скидання Обидві платформи 3 і 5 являють собою зварену з труб і профілей фермову конструкцію Ракета 4 при транспортуванні зафіксована у верхній платформі 3 за наявними на ній опорними вузлами за допомогою фіксаторів, наприклад, розривних болтів Працює авіаційний ракетний комплекс для транспортування і запуску в повітрі ракети в такий спосіб Ракета 4 у транспортно-пусковій платформі 2 після завантаження в лггак 1 і кріплення платформи 2 до лггака проходить перевірки систем і підготовку до польоту, після чого и доставляють лггаком 1 на проміжну базу, а потім - у район запуску Далі виводять лггак 1 у точку запуску, відкривають стулки заднього люка і випускають витяжний парашут 6 Після наповнення витяжного парашута 6 роз'єднують фіксатори 9 кріплення верхньої платформи 3 на нижній платформі 5, і ракета 4 по напрямним 7 витягається з лггака 1 разом з верхньою платформою 3 Одночасно зі скиданням ракети 4 збільшують потужності тягових двигунів лггака 1 для набирання безпечної відстані до скинутої ракети 4 За час набирання безпечної відстані роблять перечеплення витяжного парашута 6 для забезпечення необхідного положення ракети 4 на момент запуску і порушують зв'язки між ракетою 4 і верхньою платформою 3 Парашутом 6 відводять верхню платформу 3 від ракети 4 Після набирання безпечної відстані до лггака і до верхньої платформи 3 здійснюють запуск ракети 4 Технічним результатом є створення авіаційного ракетного комплексу для транспортування і запуску в повггрі ракети, що забезпечує безпечне скидання ракети з літака на заданих висотах при оптимальних умовах відокремлення верхньої платформи від ракети, зниження вартості виведення корисного вантажу на орбіту за рахунок застосування з мінімальними доробками відпрацьованого існуючого технічного устаткування (універсального лггака, наявного перевірочного і транспортно-пускового устаткування, а також готових ракетних блоків) Джерела інформації 1 Новости заграничной науки и техники Серия Авиационная и ракетная техника Состояние работ по перспективным воздушно-космическим летательным аппаратам - ЦАГИ им проф Н Э Жуковского - № 13, 1988 - С 1-3 2 RU № 2000257 B64G 1/14 от 15 10 91 3 RU № 2158214 7 B64D 5/00 от 27 10 2000 4 Материалы ГКБ «Южное» и АНТК им Антонова по теме «Орель», 1996 (Рекламный проспект AEROSPACE COMPLEX «ORIL» - прототип 45171 ФІГ.1 Фіг. 2 Фіг. З 45171 Фіг. 4 Фіг. 5 45171 10 ФІГ. 6 ДП "Український інститут промислової власності "(Укрпатент) Україна, 04119, Киів-119, вул сім'ї Хохлових, 15 (044) 456-20-90
