Закупорювальний пристрій із висувним розливним блоком

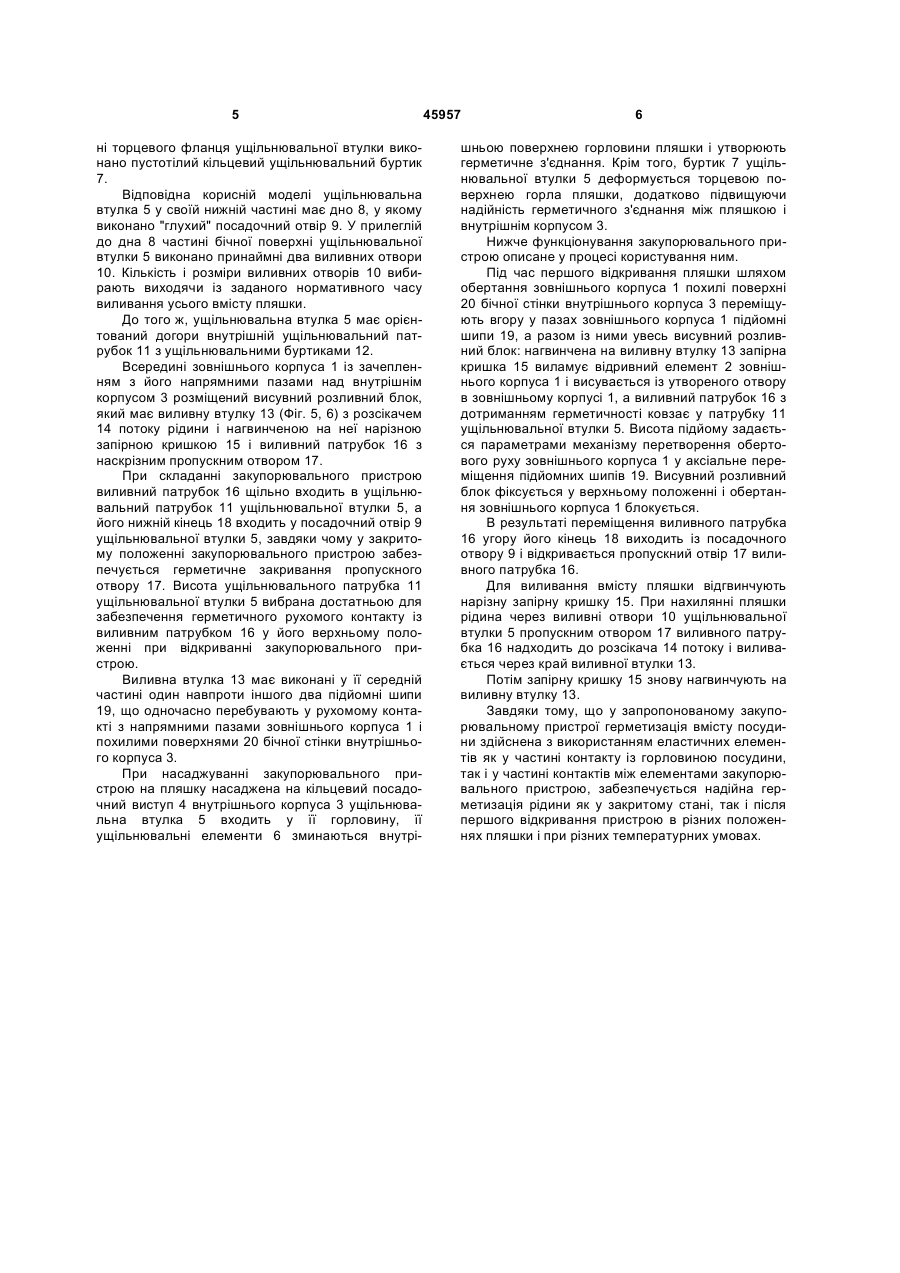

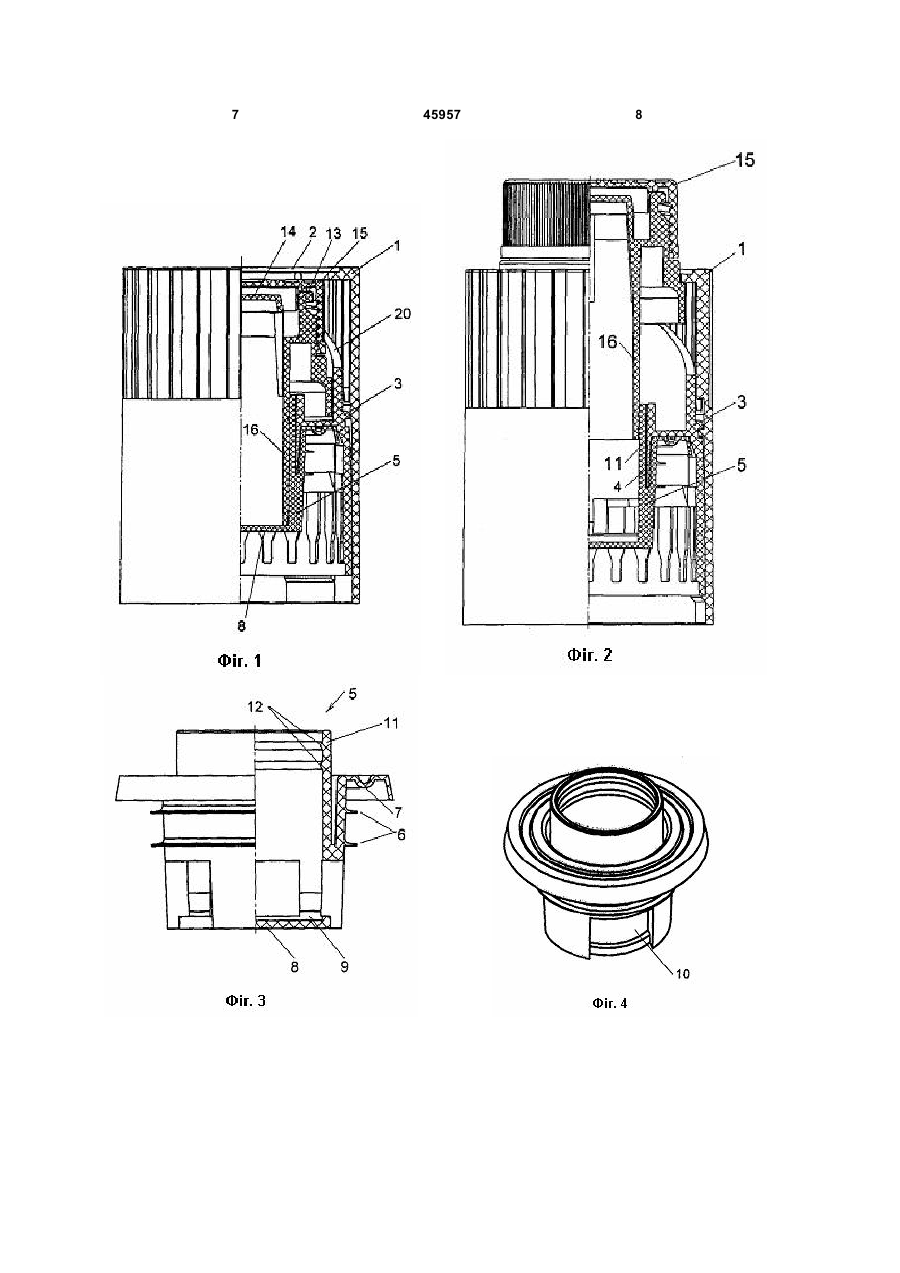

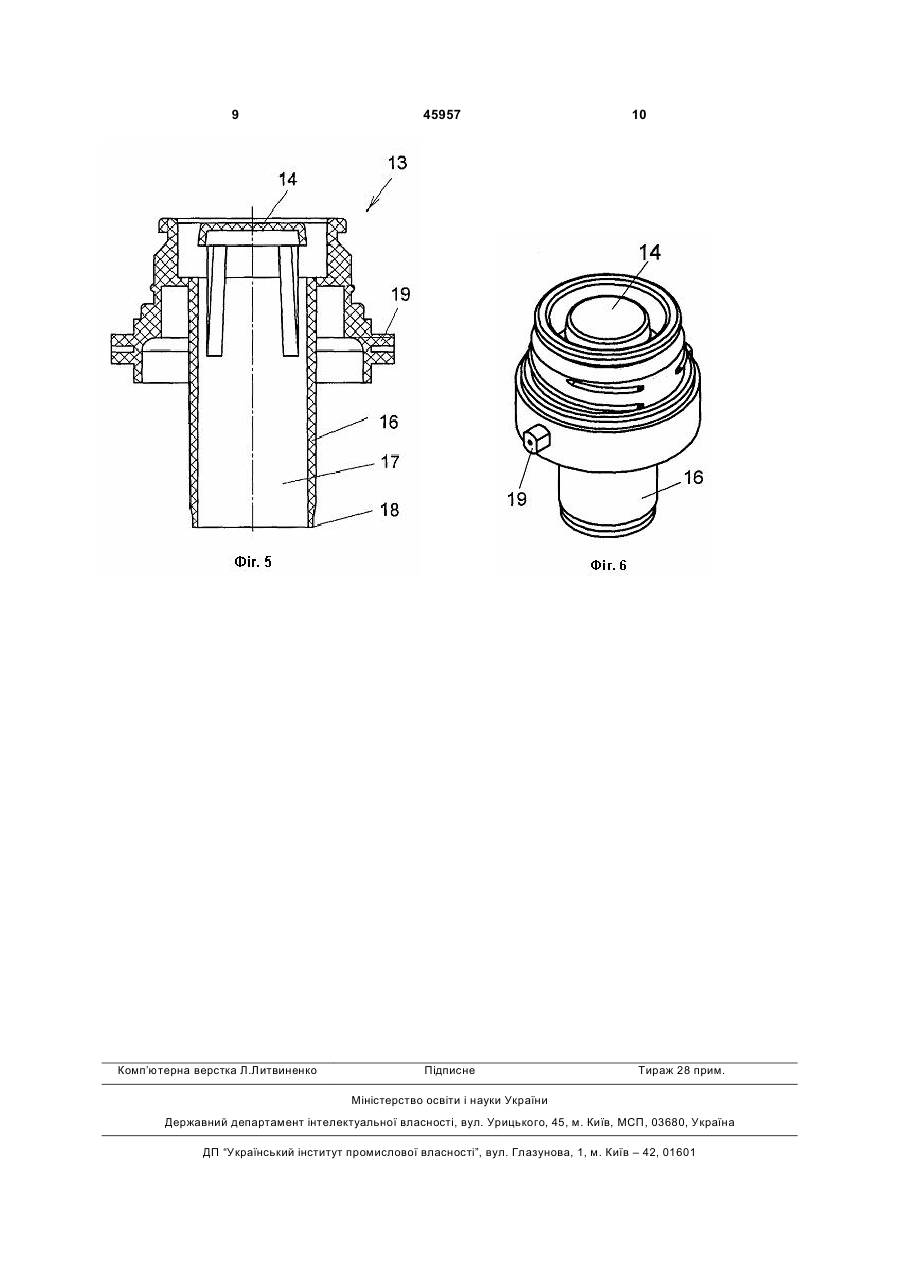

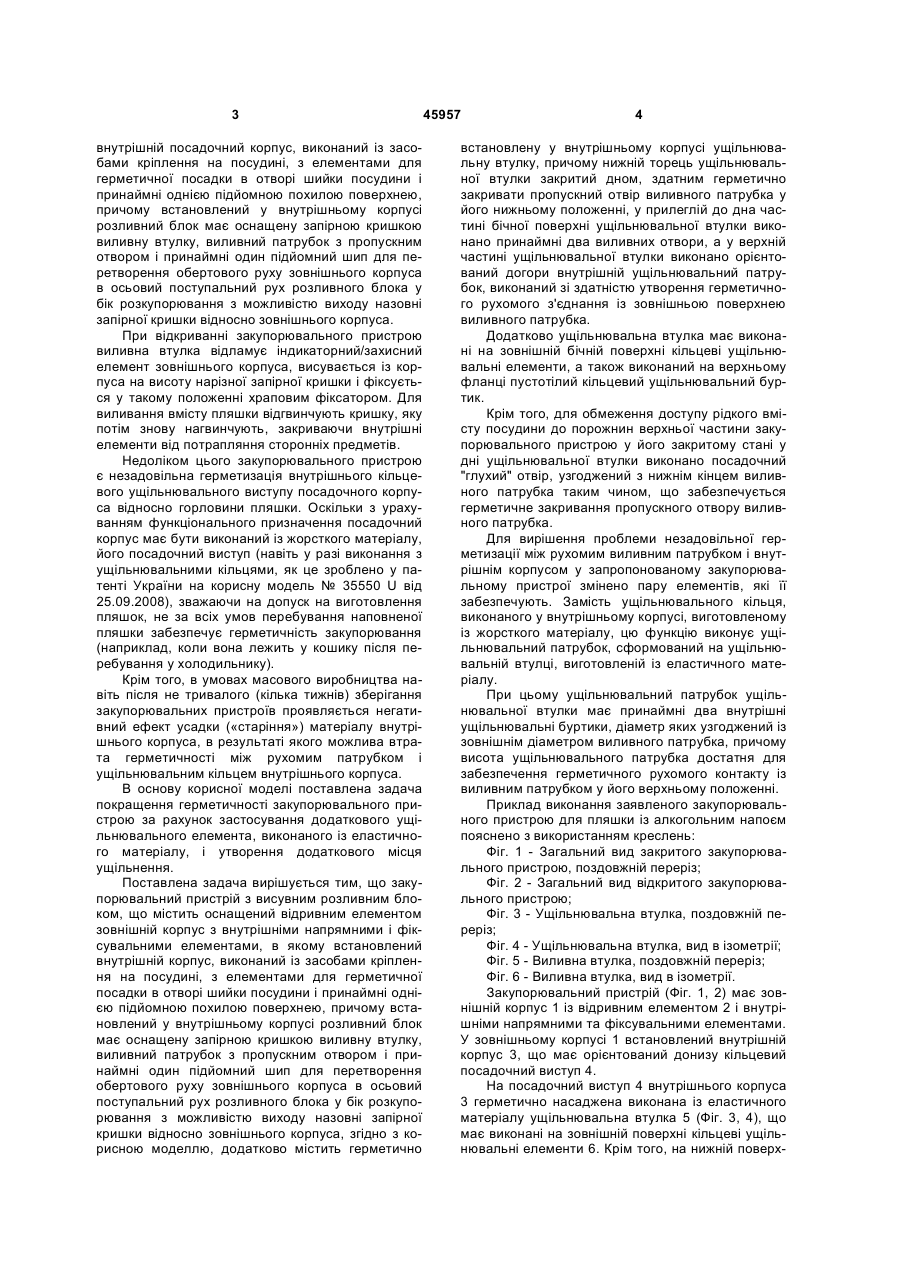

1. Закупорювальний пристрій з висувним розливним блоком, що містить оснащений відривним елементом зовнішній корпус з внутрішніми напрямними і фіксувальними елементами, в якому встановлений внутрішній корпус, виконаний із засобами кріплення на посудині, з елементами для герметичної посадки в отворі шийки посудини і принаймні однією підйомною похилою поверхнею, причому встановлений у внутрішньому корпусі розливний блок має оснащену запірною кришкою виливну втулку, виливний патрубок з пропускним отвором і принаймні один підйомний шип для перетворення обертового руху зовнішнього корпуса в осьовий поступальний рух розливного блока у бік розкупорювання з можливістю виходу назовні запірної кришки відносно зовнішнього корпуса, який відрізняється тим, що додатково містить герметично встановлену у внутрішньому корпусі ущільнювальну втулку, причому нижній торець ущільнювальної втулки закритий дном, здатним U 2 45957 1 3 внутрішній посадочний корпус, виконаний із засобами кріплення на посудині, з елементами для герметичної посадки в отворі шийки посудини і принаймні однією підйомною похилою поверхнею, причому встановлений у внутрішньому корпусі розливний блок має оснащену запірною кришкою виливну втулку, виливний патрубок з пропускним отвором і принаймні один підйомний шип для перетворення обертового руху зовнішнього корпуса в осьовий поступальний рух розливного блока у бік розкупорювання з можливістю виходу назовні запірної кришки відносно зовнішнього корпуса. При відкриванні закупорювального пристрою виливна втулка відламує індикаторний/захисний елемент зовнішнього корпуса, висувається із корпуса на висоту нарізної запірної кришки і фіксується у такому положенні храповим фіксатором. Для виливання вмісту пляшки відгвинчують кришку, яку потім знову нагвинчують, закриваючи внутрішні елементи від потрапляння сторонніх предметів. Недоліком цього закупорювального пристрою є незадовільна герметизація внутрішнього кільцевого ущільнювального виступу посадочного корпуса відносно горловини пляшки. Оскільки з урахуванням функціонального призначення посадочний корпус має бути виконаний із жорсткого матеріалу, його посадочний виступ (навіть у разі виконання з ущільнювальними кільцями, як це зроблено у патенті України на корисну модель № 35550 U від 25.09.2008), зважаючи на допуск на виготовлення пляшок, не за всіх умов перебування наповненої пляшки забезпечує герметичність закупорювання (наприклад, коли вона лежить у кошику після перебування у холодильнику). Крім того, в умовах масового виробництва навіть після не тривалого (кілька тижнів) зберігання закупорювальних пристроїв проявляється негативний ефект усадки («старіння») матеріалу внутрішнього корпуса, в результаті якого можлива втрата герметичності між рухомим патрубком і ущільнювальним кільцем внутрішнього корпуса. В основу корисної моделі поставлена задача покращення герметичності закупорювального пристрою за рахунок застосування додаткового ущільнювального елемента, виконаного із еластичного матеріалу, і утворення додаткового місця ущільнення. Поставлена задача вирішується тим, що закупорювальний пристрій з висувним розливним блоком, що містить оснащений відривним елементом зовнішній корпус з внутрішніми напрямними і фіксувальними елементами, в якому встановлений внутрішній корпус, виконаний із засобами кріплення на посудині, з елементами для герметичної посадки в отворі шийки посудини і принаймні однією підйомною похилою поверхнею, причому встановлений у внутрішньому корпусі розливний блок має оснащену запірною кришкою виливну втулку, виливний патрубок з пропускним отвором і принаймні один підйомний шип для перетворення обертового руху зовнішнього корпуса в осьовий поступальний рух розливного блока у бік розкупорювання з можливістю виходу назовні запірної кришки відносно зовнішнього корпуса, згідно з корисною моделлю, додатково містить герметично 45957 4 встановлену у внутрішньому корпусі ущільнювальну втулку, причому нижній торець ущільнювальної втулки закритий дном, здатним герметично закривати пропускний отвір виливного патрубка у його нижньому положенні, у прилеглій до дна частині бічної поверхні ущільнювальної втулки виконано принаймні два виливних отвори, а у верхній частині ущільнювальної втулки виконано орієнтований догори внутрішній ущільнювальний патрубок, виконаний зі здатністю утворення герметичного рухомого з'єднання із зовнішньою поверхнею виливного патрубка. Додатково ущільнювальна втулка має виконані на зовнішній бічній поверхні кільцеві ущільнювальні елементи, а також виконаний на верхньому фланці пустотілий кільцевий ущільнювальний буртик. Крім того, для обмеження доступу рідкого вмісту посудини до порожнин верхньої частини закупорювального пристрою у його закритому стані у дні ущільнювальної втулки виконано посадочний "глухий" отвір, узгоджений з нижнім кінцем виливного патрубка таким чином, що забезпечується герметичне закривання пропускного отвору виливного патрубка. Для вирішення проблеми незадовільної герметизації між рухомим виливним патрубком і внутрішнім корпусом у запропонованому закупорювальному пристрої змінено пару елементів, які її забезпечують. Замість ущільнювального кільця, виконаного у внутрішньому корпусі, виготовленому із жорсткого матеріалу, цю функцію виконує ущільнювальний патрубок, сформований на ущільнювальній втулці, виготовленій із еластичного матеріалу. При цьому ущільнювальний патрубок ущільнювальної втулки має принаймні два внутрішні ущільнювальні буртики, діаметр яких узгоджений із зовнішнім діаметром виливного патрубка, причому висота ущільнювального патрубка достатня для забезпечення герметичного рухомого контакту із виливним патрубком у його верхньому положенні. Приклад виконання заявленого закупорювального пристрою для пляшки із алкогольним напоєм пояснено з використанням креслень: Фіг. 1 - Загальний вид закритого закупорювального пристрою, поздовжній переріз; Фіг. 2 - Загальний вид відкритого закупорювального пристрою; Фіг. 3 - Ущільнювальна втулка, поздовжній переріз; Фіг. 4 - Ущільнювальна втулка, вид в ізометрії; Фіг. 5 - Виливна втулка, поздовжній переріз; Фіг. 6 - Виливна втулка, вид в ізометрії. Закупорювальний пристрій (Фіг. 1, 2) має зовнішній корпус 1 із відривним елементом 2 і внутрішніми напрямними та фіксувальними елементами. У зовнішньому корпусі 1 встановлений внутрішній корпус 3, що має орієнтований донизу кільцевий посадочний виступ 4. На посадочний виступ 4 внутрішнього корпуса 3 герметично насаджена виконана із еластичного матеріалу ущільнювальна втулка 5 (Фіг. 3, 4), що має виконані на зовнішній поверхні кільцеві ущільнювальні елементи 6. Крім того, на нижній поверх 5 ні торцевого фланця ущільнювальної втулки виконано пустотілий кільцевий ущільнювальний буртик 7. Відповідна корисній моделі ущільнювальна втулка 5 у своїй нижній частині має дно 8, у якому виконано "глухий" посадочний отвір 9. У прилеглій до дна 8 частині бічної поверхні ущільнювальної втулки 5 виконано принаймні два виливних отвори 10. Кількість і розміри виливних отворів 10 вибирають виходячи із заданого нормативного часу виливання усього вмісту пляшки. До того ж, ущільнювальна втулка 5 має орієнтований догори внутрішній ущільнювальний патрубок 11 з ущільнювальними буртиками 12. Всередині зовнішнього корпуса 1 із зачепленням з його напрямними пазами над внутрішнім корпусом 3 розміщений висувний розливний блок, який має виливну втулку 13 (Фіг. 5, 6) з розсікачем 14 потоку рідини і нагвинченою на неї нарізною запірною кришкою 15 і виливний патрубок 16 з наскрізним пропускним отвором 17. При складанні закупорювального пристрою виливний патрубок 16 щільно входить в ущільнювальний патрубок 11 ущільнювальної втулки 5, а його нижній кінець 18 входить у посадочний отвір 9 ущільнювальної втулки 5, завдяки чому у закритому положенні закупорювального пристрою забезпечується герметичне закривання пропускного отвору 17. Висота ущільнювального патрубка 11 ущільнювальної втулки 5 вибрана достатньою для забезпечення герметичного рухомого контакту із виливним патрубком 16 у його верхньому положенні при відкриванні закупорювального пристрою. Виливна втулка 13 має виконані у її середній частині один навпроти іншого два підйомні шипи 19, що одночасно перебувають у рухомому контакті з напрямними пазами зовнішнього корпуса 1 і похилими поверхнями 20 бічної стінки внутрішнього корпуса 3. При насаджуванні закупорювального пристрою на пляшку насаджена на кільцевий посадочний виступ 4 внутрішнього корпуса 3 ущільнювальна втулка 5 входить у її горловину, її ущільнювальні елементи 6 зминаються внутрі 45957 6 шньою поверхнею горловини пляшки і утворюють герметичне з'єднання. Крім того, буртик 7 ущільнювальної втулки 5 деформується торцевою поверхнею горла пляшки, додатково підвищуючи надійність герметичного з'єднання між пляшкою і внутрішнім корпусом 3. Нижче функціонування закупорювального пристрою описане у процесі користування ним. Під час першого відкривання пляшки шляхом обертання зовнішнього корпуса 1 похилі поверхні 20 бічної стінки внутрішнього корпуса 3 переміщують вгору у пазах зовнішнього корпуса 1 підйомні шипи 19, а разом із ними увесь висувний розливний блок: нагвинчена на виливну втулку 13 запірна кришка 15 виламує відривний елемент 2 зовнішнього корпуса 1 і висувається із утвореного отвору в зовнішньому корпусі 1, а виливний патрубок 16 з дотриманням герметичності ковзає у патрубку 11 ущільнювальної втулки 5. Висота підйому задається параметрами механізму перетворення обертового руху зовнішнього корпуса 1 у аксіальне переміщення підйомних шипів 19. Висувний розливний блок фіксується у верхньому положенні і обертання зовнішнього корпуса 1 блокується. В результаті переміщення виливного патрубка 16 угору його кінець 18 виходить із посадочного отвору 9 і відкривається пропускний отвір 17 виливного патрубка 16. Для виливання вмісту пляшки відгвинчують нарізну запірну кришку 15. При нахилянні пляшки рідина через виливні отвори 10 ущільнювальної втулки 5 пропускним отвором 17 виливного патрубка 16 надходить до розсікача 14 потоку і виливається через край виливної втулки 13. Потім запірну кришку 15 знову нагвинчують на виливну втулку 13. Завдяки тому, що у запропонованому закупорювальному пристрої герметизація вмісту посудини здійснена з використанням еластичних елементів як у частині контакту із горловиною посудини, так і у частині контактів між елементами закупорювального пристрою, забезпечується надійна герметизація рідини як у закритому стані, так і після першого відкривання пристрою в різних положеннях пляшки і при різних температурних умовах. 7 45957 8 9 Комп’ютерна верстка Л.Литвиненко 45957 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
