Закупорювальний пристрій із засобами взаємної фіксації

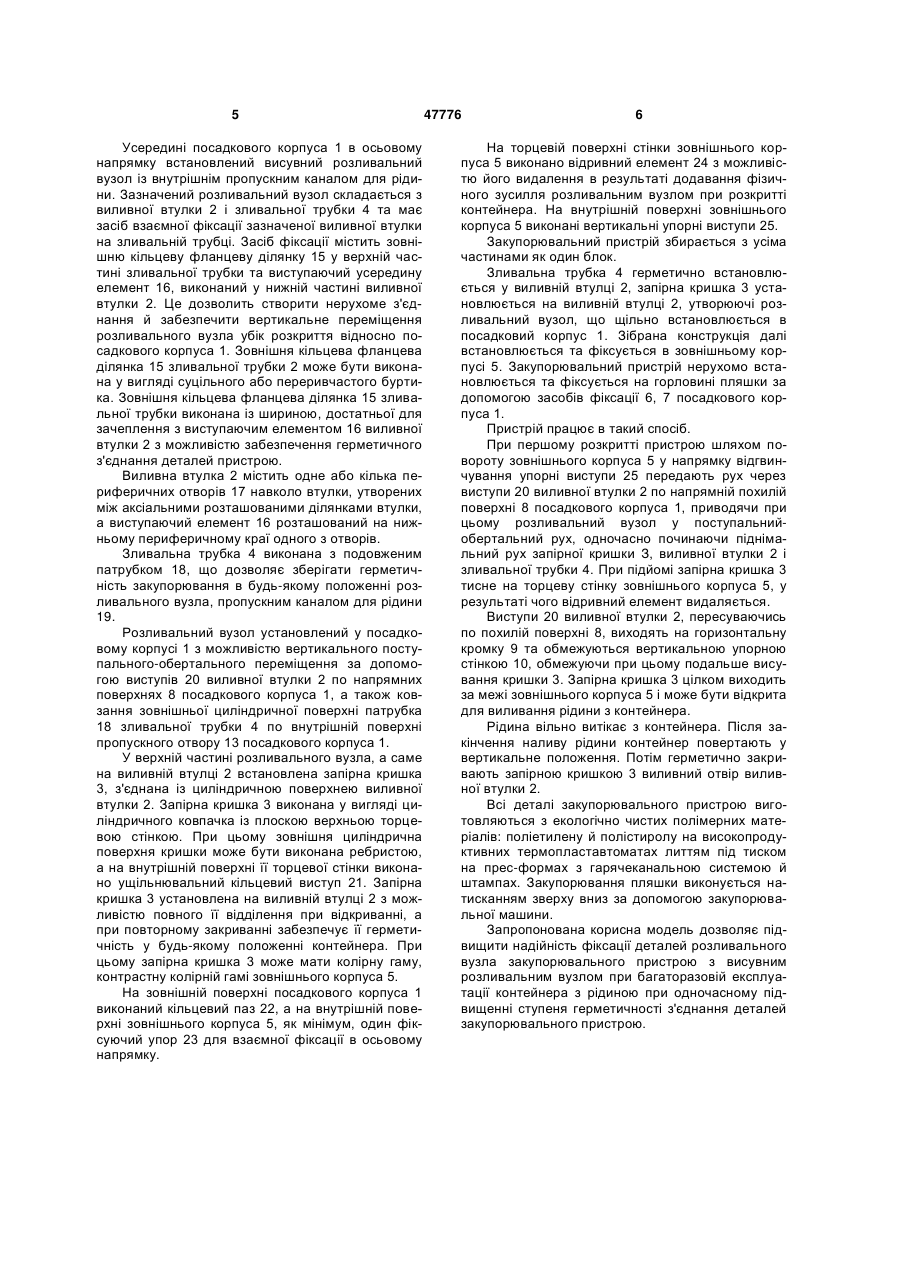

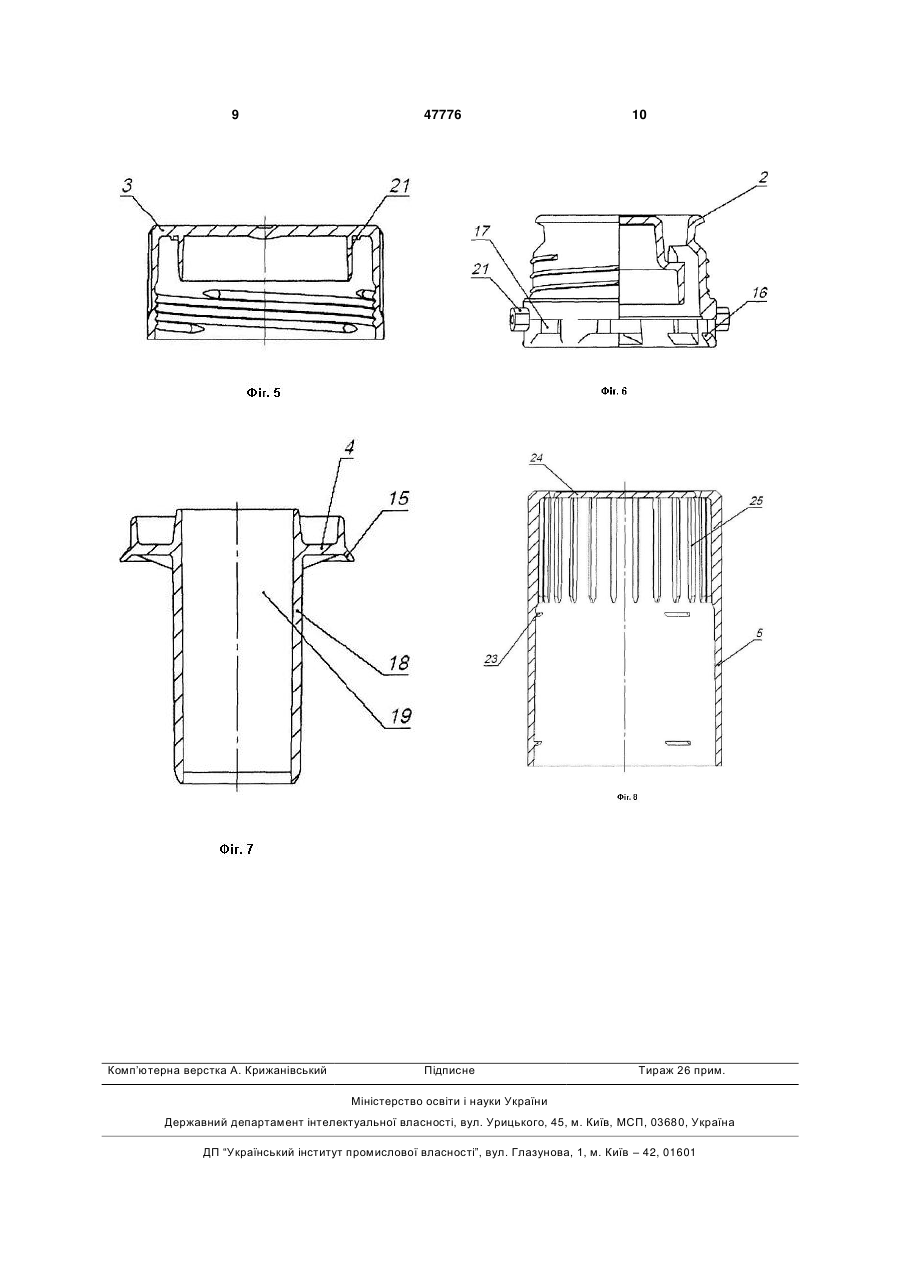

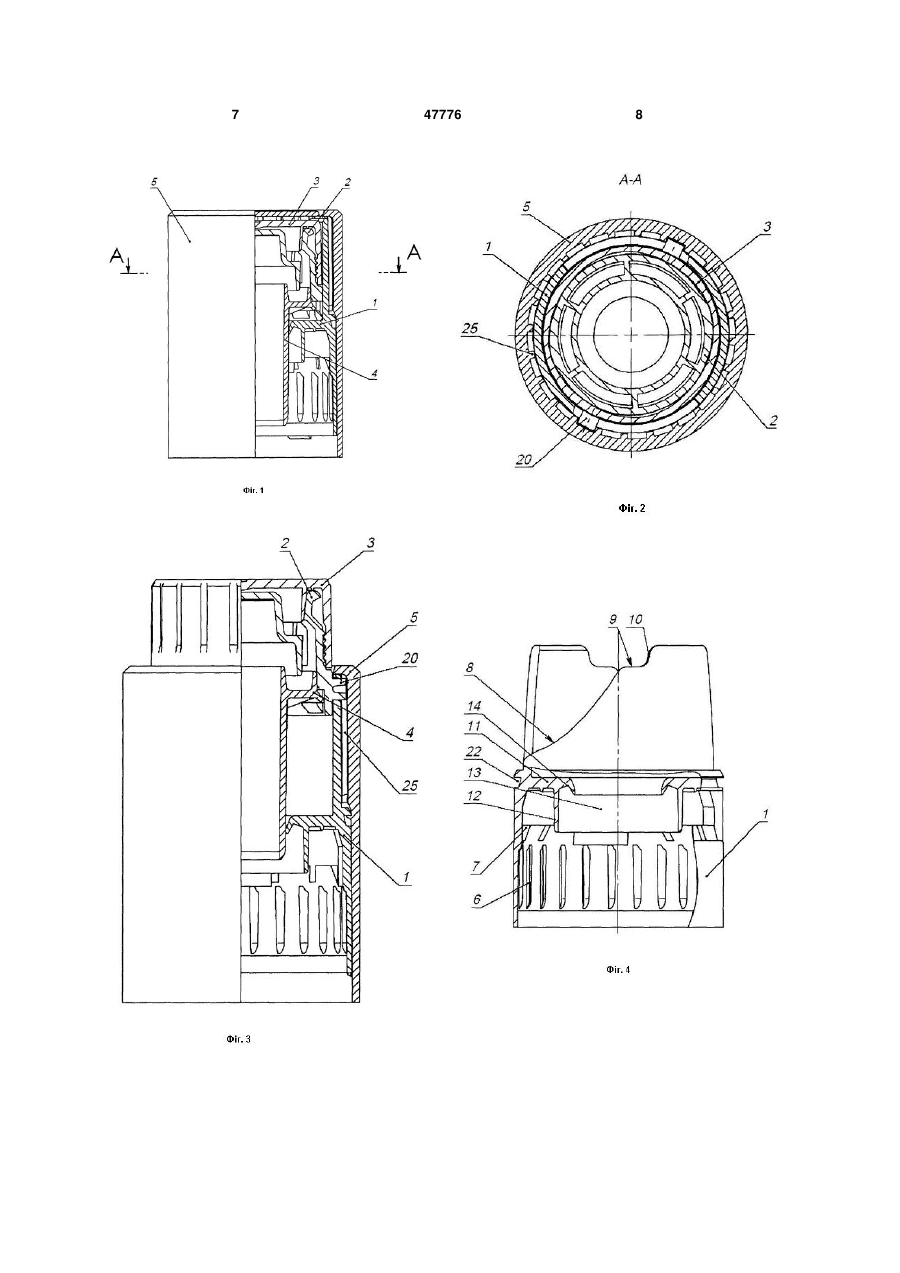

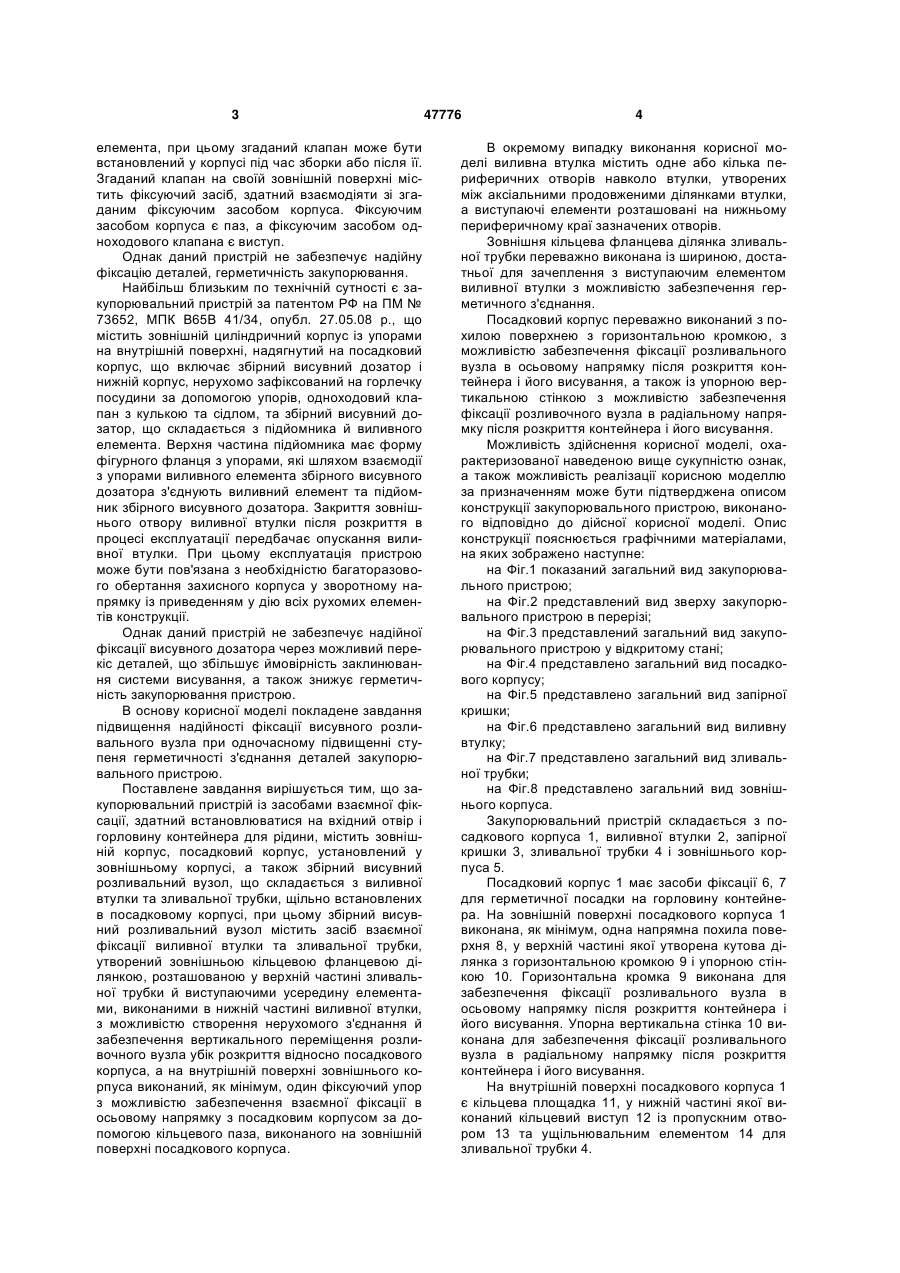

1. Закупорювальний пристрій із засобами взаємної фіксації, здатний встановлюватися на вхідний отвір і горловину контейнера для рідини, який містить зовнішній корпус, посадковий корпус, установлений у зовнішньому корпусі, а також збірний висувний розливальний вузол, що складається з виливної втулки та зливальної трубки, щільно встановлений у посадковому корпусі, який відрізняється тим, що збірний висувний розливальний вузол містить засіб взаємної фіксації виливної втулки й зливальної трубки, утворений зовнішньою кільцевою фланцевою ділянкою, розташованою у верхній частині зливальної трубки, та виступаючими усередину елементами, виконаними в нижній частині виливної втулки, з можливістю створення нерухомого з'єднання й забезпечення вертикального переміщення розливального вузла у бік розкриття щодо посадкового корпуса, а на внутрішній U 2 47776 1 3 елемента, при цьому згаданий клапан може бути встановлений у корпусі під час зборки або після її. Згаданий клапан на своїй зовнішній поверхні містить фіксуючий засіб, здатний взаємодіяти зі згаданим фіксуючим засобом корпуса. Фіксуючим засобом корпуса є паз, а фіксуючим засобом одноходового клапана є виступ. Однак даний пристрій не забезпечує надійну фіксацію деталей, герметичність закупорювання. Найбільш близьким по технічній сутності є закупорювальний пристрій за патентом РФ на ПМ № 73652, МПК В65В 41/34, опубл. 27.05.08 р., що містить зовнішній циліндричний корпус із упорами на внутрішній поверхні, надягнутий на посадковий корпус, що включає збірний висувний дозатор і нижній корпус, нерухомо зафіксований на горлечку посудини за допомогою упорів, одноходовий клапан з кулькою та сідлом, та збірний висувний дозатор, що складається з підйомника й виливного елемента. Верхня частина підйомника має форму фігурного фланця з упорами, які шляхом взаємодії з упорами виливного елемента збірного висувного дозатора з'єднують виливний елемент та підйомник збірного висувного дозатора. Закриття зовнішнього отвору виливної втулки після розкриття в процесі експлуатації передбачає опускання виливної втулки. При цьому експлуатація пристрою може бути пов'язана з необхідністю багаторазового обертання захисного корпуса у зворотному напрямку із приведенням у дію всіх рухомих елементів конструкції. Однак даний пристрій не забезпечує надійної фіксації висувного дозатора через можливий перекіс деталей, що збільшує ймовірність заклинювання системи висування, а також знижує герметичність закупорювання пристрою. В основу корисної моделі покладене завдання підвищення надійності фіксації висувного розливального вузла при одночасному підвищенні ступеня герметичності з'єднання деталей закупорювального пристрою. Поставлене завдання вирішується тим, що закупорювальний пристрій із засобами взаємної фіксації, здатний встановлюватися на вхідний отвір і горловину контейнера для рідини, містить зовнішній корпус, посадковий корпус, установлений у зовнішньому корпусі, а також збірний висувний розливальний вузол, що складається з виливної втулки та зливальної трубки, щільно встановлених в посадковому корпусі, при цьому збірний висувний розливальний вузол містить засіб взаємної фіксації виливної втулки та зливальної трубки, утворений зовнішньою кільцевою фланцевою ділянкою, розташованою у верхній частині зливальної трубки й виступаючими усередину елементами, виконаними в нижній частині виливної втулки, з можливістю створення нерухомого з'єднання й забезпечення вертикального переміщення розливочного вузла убік розкриття відносно посадкового корпуса, а на внутрішній поверхні зовнішнього корпуса виконаний, як мінімум, один фіксуючий упор з можливістю забезпечення взаємної фіксації в осьовому напрямку з посадковим корпусом за допомогою кільцевого паза, виконаного на зовнішній поверхні посадкового корпуса. 47776 4 В окремому випадку виконання корисної моделі виливна втулка містить одне або кілька периферичних отворів навколо втулки, утворених між аксіальними продовженими ділянками втулки, а виступаючі елементи розташовані на нижньому периферичному краї зазначених отворів. Зовнішня кільцева фланцева ділянка зливальної трубки переважно виконана із шириною, достатньої для зачеплення з виступаючим елементом виливної втулки з можливістю забезпечення герметичного з'єднання. Посадковий корпус переважно виконаний з похилою поверхнею з горизонтальною кромкою, з можливістю забезпечення фіксації розливального вузла в осьовому напрямку після розкриття контейнера і його висування, а також із упорною вертикальною стінкою з можливістю забезпечення фіксації розливочного вузла в радіальному напрямку після розкриття контейнера і його висування. Можливість здійснення корисної моделі, охарактеризованої наведеною вище сукупністю ознак, а також можливість реалізації корисною моделлю за призначенням може бути підтверджена описом конструкції закупорювального пристрою, виконаного відповідно до дійсної корисної моделі. Опис конструкції пояснюється графічними матеріалами, на яких зображено наступне: на Фіг.1 показаний загальний вид закупорювального пристрою; на Фіг.2 представлений вид зверху закупорювального пристрою в перерізі; на Фіг.3 представлений загальний вид закупорювального пристрою у відкритому стані; на Фіг.4 представлено загальний вид посадкового корпусу; на Фіг.5 представлено загальний вид запірної кришки; на Фіг.6 представлено загальний вид виливну втулку; на Фіг.7 представлено загальний вид зливальної трубки; на Фіг.8 представлено загальний вид зовнішнього корпуса. Закупорювальний пристрій складається з посадкового корпуса 1, виливної втулки 2, запірної кришки 3, зливальної трубки 4 і зовнішнього корпуса 5. Посадковий корпус 1 має засоби фіксації 6, 7 для герметичної посадки на горловину контейнера. На зовнішній поверхні посадкового корпуса 1 виконана, як мінімум, одна напрямна похила поверхня 8, у верхній частині якої утворена кутова ділянка з горизонтальною кромкою 9 і упорною стінкою 10. Горизонтальна кромка 9 виконана для забезпечення фіксації розливального вузла в осьовому напрямку після розкриття контейнера і його висування. Упорна вертикальна стінка 10 виконана для забезпечення фіксації розливального вузла в радіальному напрямку після розкриття контейнера і його висування. На внутрішній поверхні посадкового корпуса 1 є кільцева площадка 11, у нижній частині якої виконаний кільцевий виступ 12 із пропускним отвором 13 та ущільнювальним елементом 14 для зливальної трубки 4. 5 Усередині посадкового корпуса 1 в осьовому напрямку встановлений висувний розливальний вузол із внутрішнім пропускним каналом для рідини. Зазначений розливальний вузол складається з виливної втулки 2 і зливальної трубки 4 та має засіб взаємної фіксації зазначеної виливної втулки на зливальній трубці. Засіб фіксації містить зовнішню кільцеву фланцеву ділянку 15 у верхній частині зливальної трубки та виступаючий усередину елемент 16, виконаний у нижній частині виливної втулки 2. Це дозволить створити нерухоме з'єднання й забезпечити вертикальне переміщення розливального вузла убік розкриття відносно посадкового корпуса 1. Зовнішня кільцева фланцева ділянка 15 зливальної трубки 2 може бути виконана у вигляді суцільного або переривчастого буртика. Зовнішня кільцева фланцева ділянка 15 зливальної трубки виконана із шириною, достатньої для зачеплення з виступаючим елементом 16 виливної втулки 2 з можливістю забезпечення герметичного з'єднання деталей пристрою. Виливна втулка 2 містить одне або кілька периферичних отворів 17 навколо втулки, утворених між аксіальними розташованими ділянками втулки, а виступаючий елемент 16 розташований на нижньому периферичному краї одного з отворів. Зливальна трубка 4 виконана з подовженим патрубком 18, що дозволяє зберігати герметичність закупорювання в будь-якому положенні розливального вузла, пропускним каналом для рідини 19. Розливальний вузол установлений у посадковому корпусі 1 з можливістю вертикального поступального-обертального переміщення за допомогою виступів 20 виливної втулки 2 по напрямних поверхнях 8 посадкового корпуса 1, а також ковзання зовнішньої циліндричної поверхні патрубка 18 зливальної трубки 4 по внутрішній поверхні пропускного отвору 13 посадкового корпуса 1. У верхній частині розливального вузла, а саме на виливній втулці 2 встановлена запірна кришка 3, з'єднана із циліндричною поверхнею виливної втулки 2. Запірна кришка 3 виконана у вигляді циліндричного ковпачка із плоскою верхньою торцевою стінкою. При цьому зовнішня циліндрична поверхня кришки може бути виконана ребристою, а на внутрішній поверхні її торцевої стінки виконано ущільнювальний кільцевий виступ 21. Запірна кришка 3 установлена на виливній втулці 2 з можливістю повного її відділення при відкриванні, а при повторному закриванні забезпечує її герметичність у будь-якому положенні контейнера. При цьому запірна кришка 3 може мати колірну гаму, контрастну колірній гамі зовнішнього корпуса 5. На зовнішній поверхні посадкового корпуса 1 виконаний кільцевий паз 22, а на внутрішній поверхні зовнішнього корпуса 5, як мінімум, один фіксуючий упор 23 для взаємної фіксації в осьовому напрямку. 47776 6 На торцевій поверхні стінки зовнішнього корпуса 5 виконано відривний елемент 24 з можливістю його видалення в результаті додавання фізичного зусилля розливальним вузлом при розкритті контейнера. На внутрішній поверхні зовнішнього корпуса 5 виконані вертикальні упорні виступи 25. Закупорювальний пристрій збирається з усіма частинами як один блок. Зливальна трубка 4 герметично встановлюється у виливній втулці 2, запірна кришка 3 установлюється на виливній втулці 2, утворюючі розливальний вузол, що щільно встановлюється в посадковий корпус 1. Зібрана конструкція далі встановлюється та фіксується в зовнішньому корпусі 5. Закупорювальний пристрій нерухомо встановлюється та фіксується на горловині пляшки за допомогою засобів фіксації 6, 7 посадкового корпуса 1. Пристрій працює в такий спосіб. При першому розкритті пристрою шляхом повороту зовнішнього корпуса 5 у напрямку відгвинчування упорні виступи 25 передають рух через виступи 20 виливної втулки 2 по напрямній похилій поверхні 8 посадкового корпуса 1, приводячи при цьому розливальний вузол у поступальнийобертальний рух, одночасно починаючи піднімальний рух запірної кришки З, виливної втулки 2 і зливальної трубки 4. При підйомі запірна кришка 3 тисне на торцеву стінку зовнішнього корпуса 5, у результаті чого відривний елемент видаляється. Виступи 20 виливної втулки 2, пересуваючись по похилій поверхні 8, виходять на горизонтальну кромку 9 та обмежуються вертикальною упорною стінкою 10, обмежуючи при цьому подальше висування кришки 3. Запірна кришка 3 цілком виходить за межі зовнішнього корпуса 5 і може бути відкрита для виливання рідини з контейнера. Рідина вільно витікає з контейнера. Після закінчення наливу рідини контейнер повертають у вертикальне положення. Потім герметично закривають запірною кришкою 3 виливний отвір виливної втулки 2. Всі деталі закупорювального пристрою виготовляються з екологічно чистих полімерних матеріалів: поліетилену й полістиролу на високопродуктивних термопластавтоматах литтям під тиском на прес-формах з гарячеканальною системою й штампах. Закупорювання пляшки виконується натисканням зверху вниз за допомогою закупорювальної машини. Запропонована корисна модель дозволяє підвищити надійність фіксації деталей розливального вузла закупорювального пристрою з висувним розливальним вузлом при багаторазовій експлуатації контейнера з рідиною при одночасному підвищенні ступеня герметичності з'єднання деталей закупорювального пристрою. 7 47776 8 9 Комп’ютерна верстка А. Крижанівський 47776 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
