Піднімальний вузол висувного блока закупорювального пристрою

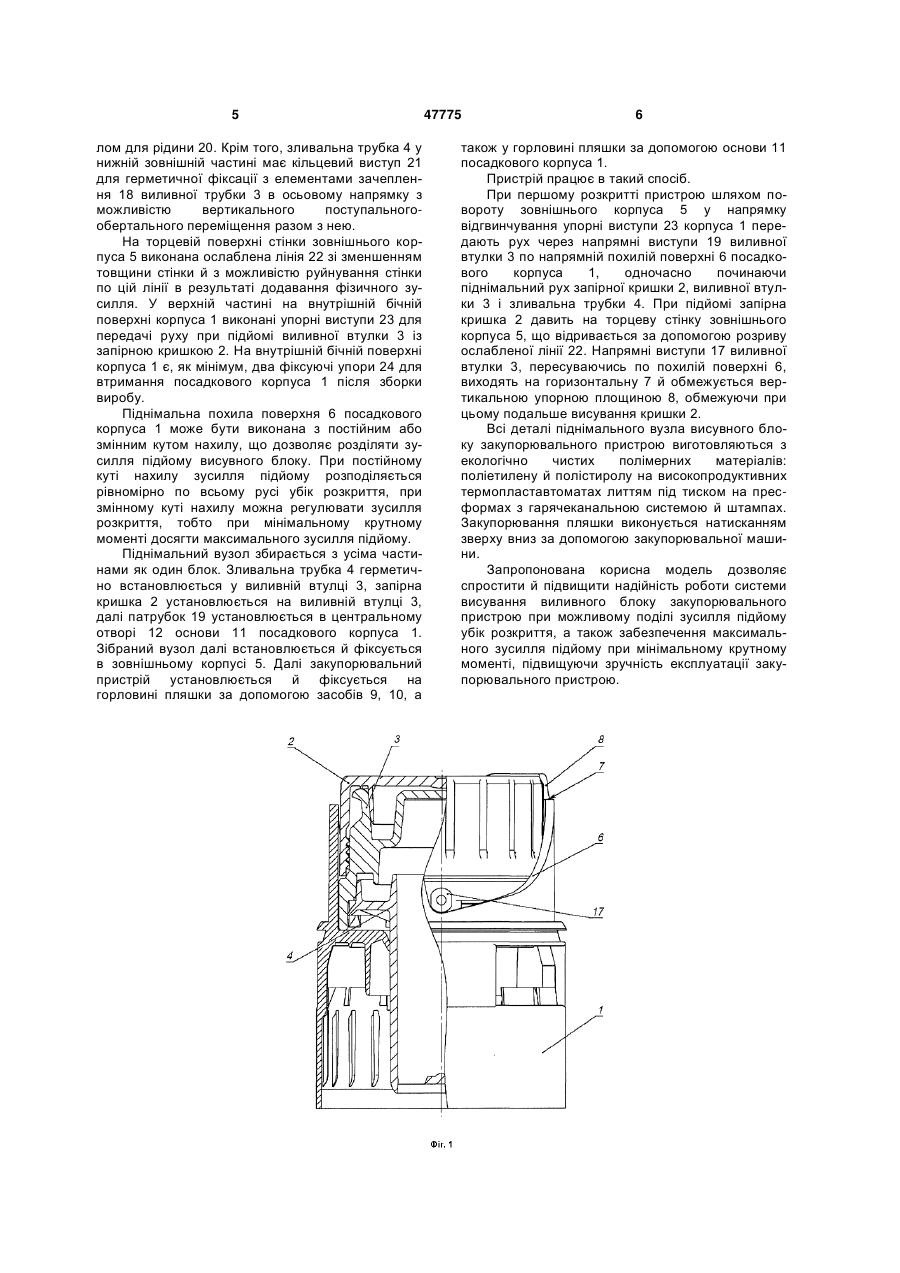

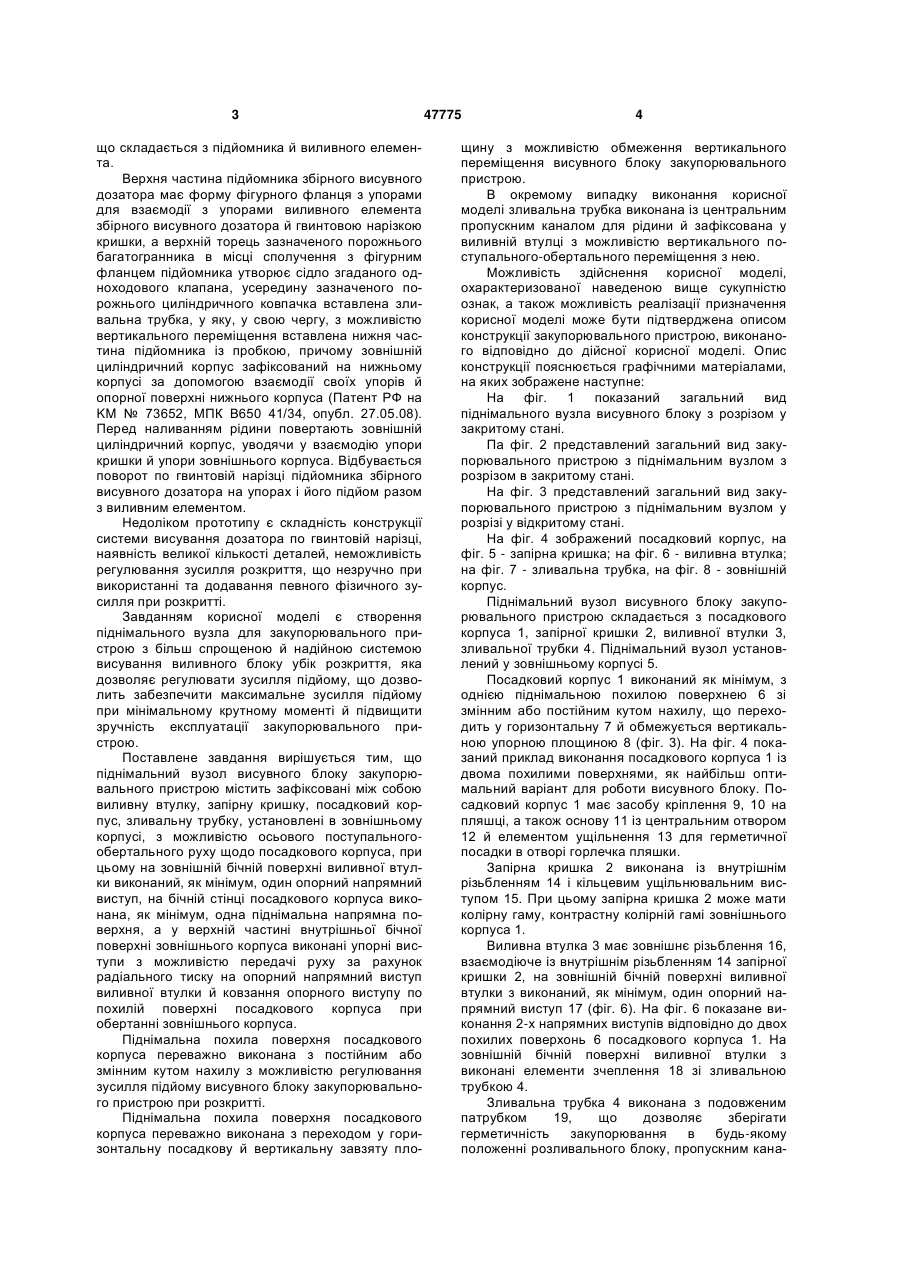

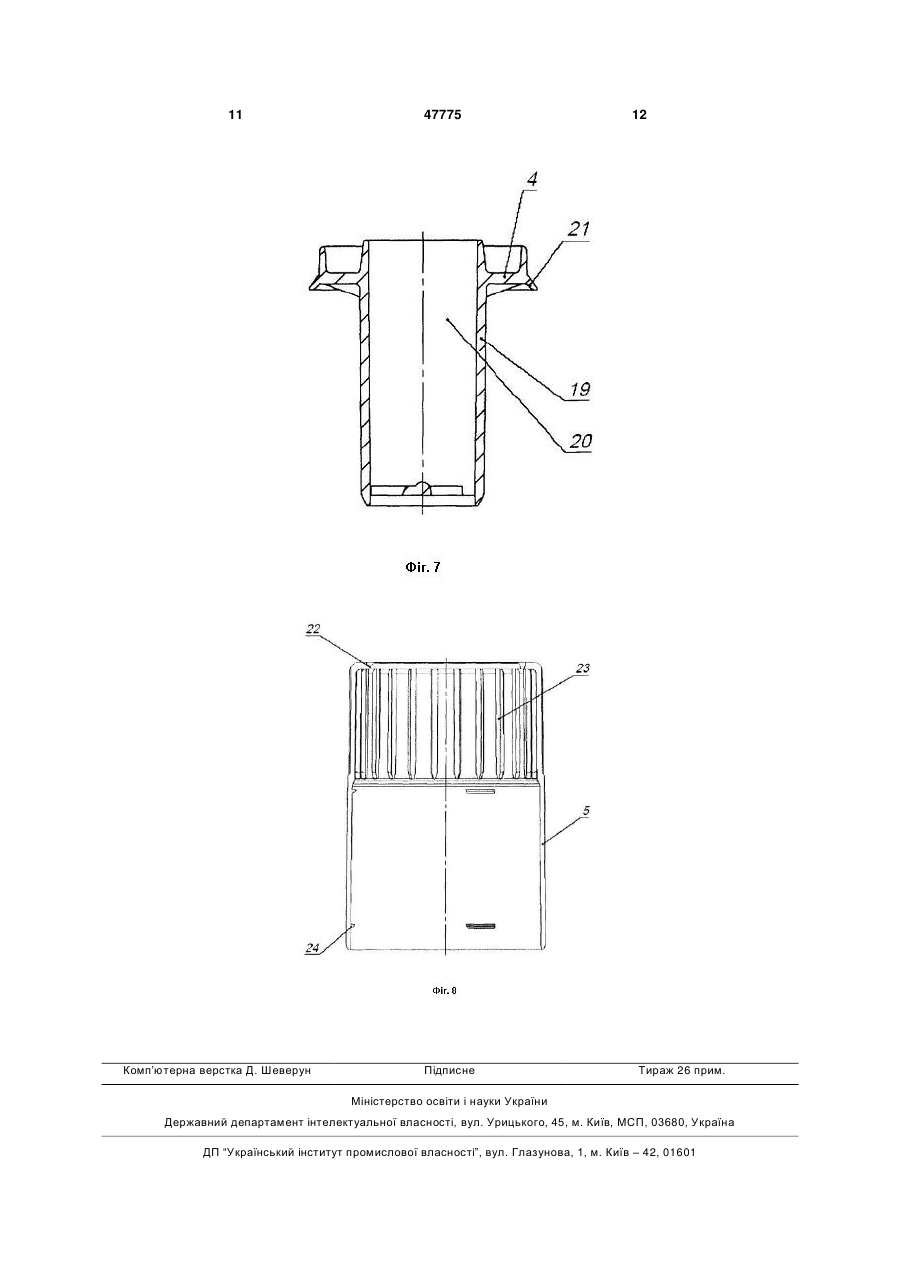

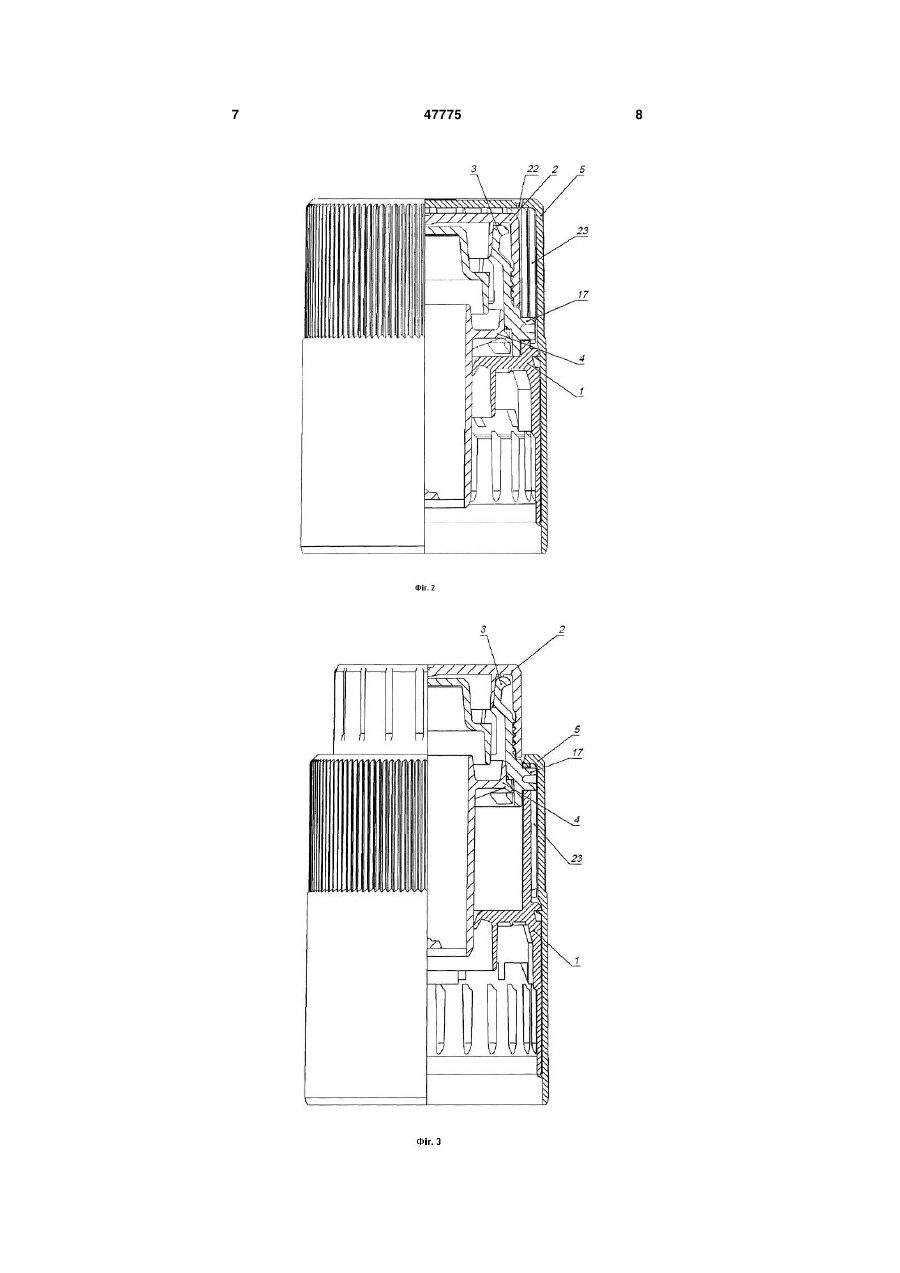

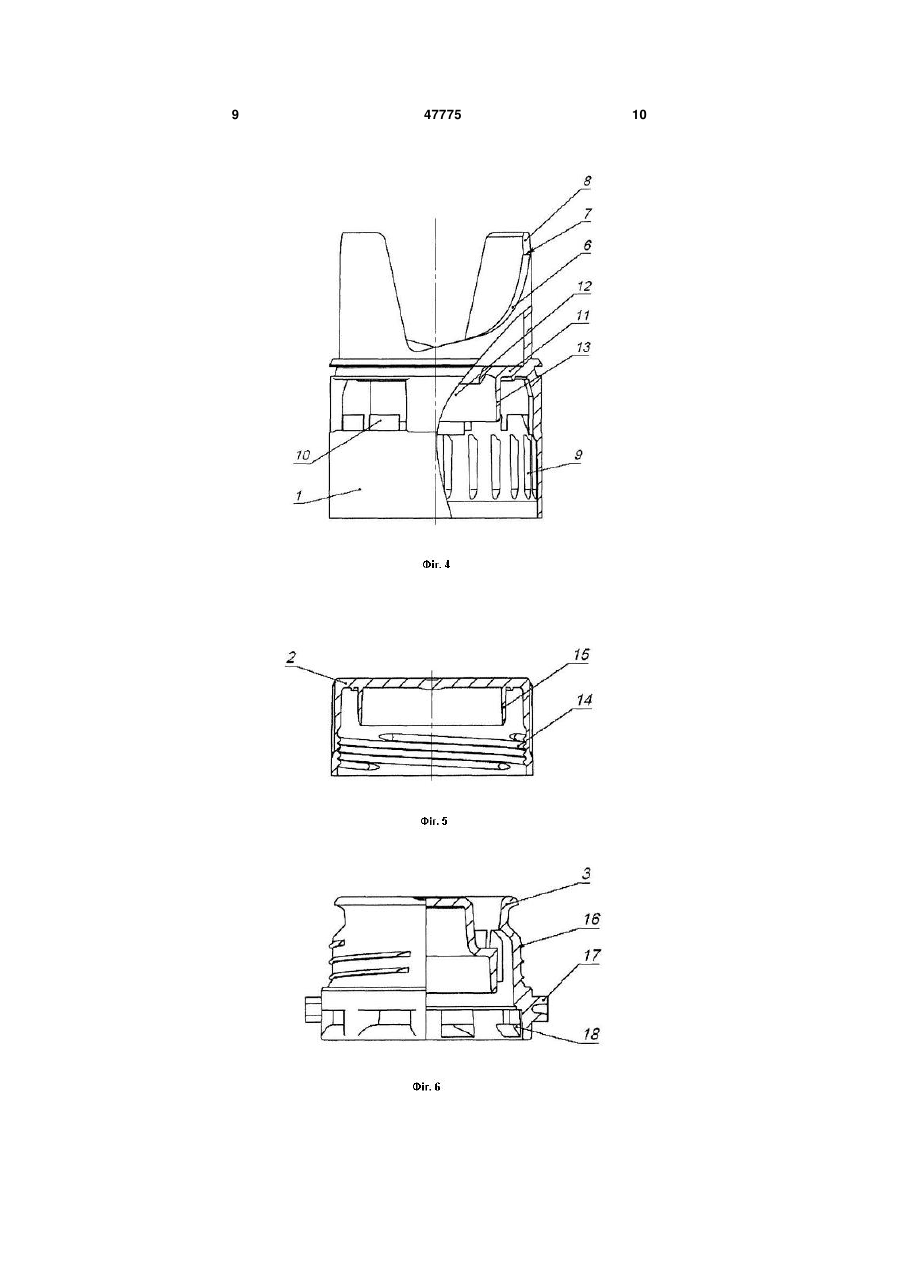

1. Піднімальний вузол висувного блока закупорювального пристрою, що містить зафіксовані між собою виливну втулку, запірну кришку, посадковий корпус, зливальну трубку, установлені в зовнішньому корпусі, з можливістю осьового поступально-обертального руху щодо посадкового корпуса, який відрізняється тим, що на зовнішній бічній поверхні виливної втулки виконаний, як мінімум, один опорний напрямний виступ, на бічній стінці посадкового корпуса виконана, як мінімум, одна піднімальна напрямна поверхня, а у верхній частині внутрішньої бічної поверхні зовнішнього корпуса виконані упорні виступи з можливістю передачі руху за рахунок радіального тиску на опор U 2 (19) 1 3 що складається з підйомника й виливного елемента. Верхня частина підйомника збірного висувного дозатора має форму фігурного фланця з упорами для взаємодії з упорами виливного елемента збірного висувного дозатора й гвинтовою нарізкою кришки, а верхній торець зазначеного порожнього багатогранника в місці сполучення з фігурним фланцем підйомника утворює сідло згаданого одноходового клапана, усередину зазначеного порожнього циліндричного ковпачка вставлена зливальна трубка, у яку, у свою чергу, з можливістю вертикального переміщення вставлена нижня частина підйомника із пробкою, причому зовнішній циліндричний корпус зафіксований на нижньому корпусі за допомогою взаємодії своїх упорів й опорної поверхні нижнього корпуса (Патент РФ на KM № 73652, МПК В650 41/34, опубл. 27.05.08). Перед наливанням рідини повертають зовнішній циліндричний корпус, уводячи у взаємодію упори кришки й упори зовнішнього корпуса. Відбувається поворот по гвинтовій нарізці підйомника збірного висувного дозатора на упорах і його підйом разом з виливним елементом. Недоліком прототипу є складність конструкції системи висування дозатора по гвинтовій нарізці, наявність великої кількості деталей, неможливість регулювання зусилля розкриття, що незручно при використанні та додавання певного фізичного зусилля при розкритті. Завданням корисної моделі є створення піднімального вузла для закупорювального пристрою з більш спрощеною й надійною системою висування виливного блоку убік розкриття, яка дозволяє регулювати зусилля підйому, що дозволить забезпечити максимальне зусилля підйому при мінімальному крутному моменті й підвищити зручність експлуатації закупорювального пристрою. Поставлене завдання вирішується тим, що піднімальний вузол висувного блоку закупорювального пристрою містить зафіксовані між собою виливну втулку, запірну кришку, посадковий корпус, зливальну трубку, установлені в зовнішньому корпусі, з можливістю осьового поступальногообертального руху щодо посадкового корпуса, при цьому на зовнішній бічній поверхні виливної втулки виконаний, як мінімум, один опорний напрямний виступ, на бічній стінці посадкового корпуса виконана, як мінімум, одна піднімальна напрямна поверхня, а у верхній частині внутрішньої бічної поверхні зовнішнього корпуса виконані упорні виступи з можливістю передачі руху за рахунок радіального тиску на опорний напрямний виступ виливної втулки й ковзання опорного виступу по похилій поверхні посадкового корпуса при обертанні зовнішнього корпуса. Піднімальна похила поверхня посадкового корпуса переважно виконана з постійним або змінним кутом нахилу з можливістю регулювання зусилля підйому висувного блоку закупорювального пристрою при розкритті. Піднімальна похила поверхня посадкового корпуса переважно виконана з переходом у горизонтальну посадкову й вертикальну завзяту пло 47775 4 щину з можливістю обмеження вертикального переміщення висувного блоку закупорювального пристрою. В окремому випадку виконання корисної моделі зливальна трубка виконана із центральним пропускним каналом для рідини й зафіксована у виливній втулці з можливістю вертикального поступального-обертального переміщення з нею. Можливість здійснення корисної моделі, охарактеризованої наведеною вище сукупністю ознак, а також можливість реалізації призначення корисної моделі може бути підтверджена описом конструкції закупорювального пристрою, виконаного відповідно до дійсної корисної моделі. Опис конструкції пояснюється графічними матеріалами, на яких зображене наступне: На фіг. 1 показаний загальний вид піднімального вузла висувного блоку з розрізом у закритому стані. Па фіг. 2 представлений загальний вид закупорювального пристрою з піднімальним вузлом з розрізом в закритому стані. На фіг. 3 представлений загальний видзакупорювального пристрою з піднімальним вузлом у розрізі у відкритому стані. На фіг. 4 зображений посадковий корпус, на фіг. 5 - запірна кришка; на фіг. 6 - виливна втулка; на фіг. 7 - зливальна трубка, на фіг. 8 - зовнішній корпус. Піднімальний вузол висувного блоку закупорювального пристрою складається з посадкового корпуса 1, запірної кришки 2, виливної втулки 3, зливальної трубки 4. Піднімальний вузол установлений у зовнішньому корпусі 5. Посадковий корпус 1 виконаний як мінімум, з однією піднімальною похилою поверхнею 6 зі змінним або постійним кутом нахилу, що переходить у горизонтальну 7 й обмежується вертикальною упорною площиною 8 (фіг. 3). На фіг. 4 показаний приклад виконання посадкового корпуса 1 із двома похилими поверхнями, як найбільш оптимальний варіант для роботи висувного блоку. Посадковий корпус 1 має засобу кріплення 9, 10 на пляшці, а також основу 11 із центральним отвором 12 й елементом ущільнення 13 для герметичної посадки в отворі горлечка пляшки. Запірна кришка 2 виконана із внутрішнім різьбленням 14 і кільцевим ущільнювальним виступом 15. При цьому запірна кришка 2 може мати колірну гаму, контрастну колірній гамі зовнішнього корпуса 1. Виливна втулка 3 має зовнішнє різьблення 16, взаємодіюче із внутрішнім різьбленням 14 запірної кришки 2, на зовнішній бічній поверхні виливної втулки з виконаний, як мінімум, один опорний напрямний виступ 17 (фіг. 6). На фіг. 6 показане виконання 2-х напрямних виступів відповідно до двох похилих поверхонь 6 посадкового корпуса 1. На зовнішній бічній поверхні виливної втулки з виконані елементи зчеплення 18 зі зливальною трубкою 4. Зливальна трубка 4 виконана з подовженим патрубком 19, що дозволяє зберігати герметичність закупорювання в будь-якому положенні розливального блоку, пропускним кана 5 лом для рідини 20. Крім того, зливальна трубка 4 у нижній зовнішній частині має кільцевий виступ 21 для герметичної фіксації з елементами зачеплення 18 виливної трубки 3 в осьовому напрямку з можливістю вертикального поступальногообертального переміщення разом з нею. На торцевій поверхні стінки зовнішнього корпуса 5 виконана ослаблена лінія 22 зі зменшенням товщини стінки й з можливістю руйнування стінки по цій лінії в результаті додавання фізичного зусилля. У верхній частині на внутрішній бічній поверхні корпуса 1 виконані упорні виступи 23 для передачі руху при підйомі виливної втулки 3 із запірною кришкою 2. На внутрішній бічній поверхні корпуса 1 є, як мінімум, два фіксуючі упори 24 для втримання посадкового корпуса 1 після зборки виробу. Піднімальна похила поверхня 6 посадкового корпуса 1 може бути виконана з постійним або змінним кутом нахилу, що дозволяє розділяти зусилля підйому висувного блоку. При постійному куті нахилу зусилля підйому розподіляється рівномірно по всьому русі убік розкриття, при змінному куті нахилу можна регулювати зусилля розкриття, тобто при мінімальному крутному моменті досягти максимального зусилля підйому. Піднімальний вузол збирається з усіма частинами як один блок. Зливальна трубка 4 герметично встановлюється у виливній втулці 3, запірна кришка 2 установлюється на виливній втулці 3, далі патрубок 19 установлюється в центральному отворі 12 основи 11 посадкового корпуса 1. Зібраний вузол далі встановлюється й фіксується в зовнішньому корпусі 5. Далі закупорювальний пристрій установлюється й фіксується на горловині пляшки за допомогою засобів 9, 10, а 47775 6 також у горловині пляшки за допомогою основи 11 посадкового корпуса 1. Пристрій працює в такий спосіб. При першому розкритті пристрою шляхом повороту зовнішнього корпуса 5 у напрямку відгвинчування упорні виступи 23 корпуса 1 передають рух через напрямні виступи 19 виливної втулки 3 по напрямній похилій поверхні 6 посадкового корпуса 1, одночасно починаючи піднімальний рух запірної кришки 2, виливної втулки 3 і зливальна трубки 4. При підйомі запірна кришка 2 давить на торцеву стінку зовнішнього корпуса 5, що відривається за допомогою розриву ослабленої лінії 22. Напрямні виступи 17 виливної втулки 3, пересуваючись по похилій поверхні 6, виходять на горизонтальну 7 й обмежується вертикальною упорною площиною 8, обмежуючи при цьому подальше висування кришки 2. Всі деталі піднімального вузла висувного блоку закупорювального пристрою виготовляються з екологічно чистих полімерних матеріалів: поліетилену й полістиролу на високопродуктивних термопластавтоматах литтям під тиском на пресформах з гарячеканальною системою й штампах. Закупорювання пляшки виконується натисканням зверху вниз за допомогою закупорювальної машини. Запропонована корисна модель дозволяє спростити й підвищити надійність роботи системи висування виливного блоку закупорювального пристрою при можливому поділі зусилля підйому убік розкриття, а також забезпечення максимального зусилля підйому при мінімальному крутному моменті, підвищуючи зручність експлуатації закупорювального пристрою. 7 47775 8 9 47775 10 11 Комп’ютерна верстка Д. Шеверун 47775 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
