Маніпульована зрощувальна касета

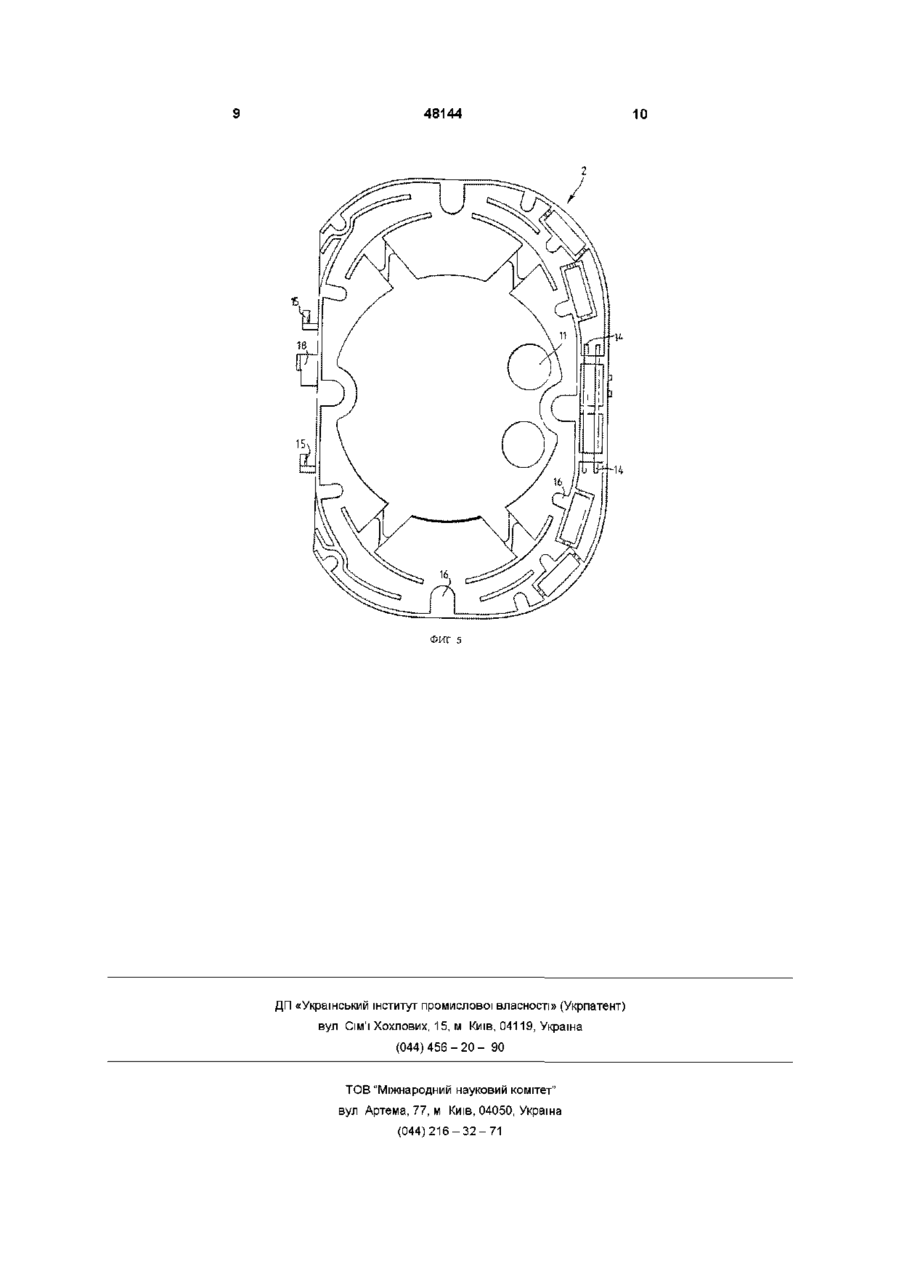

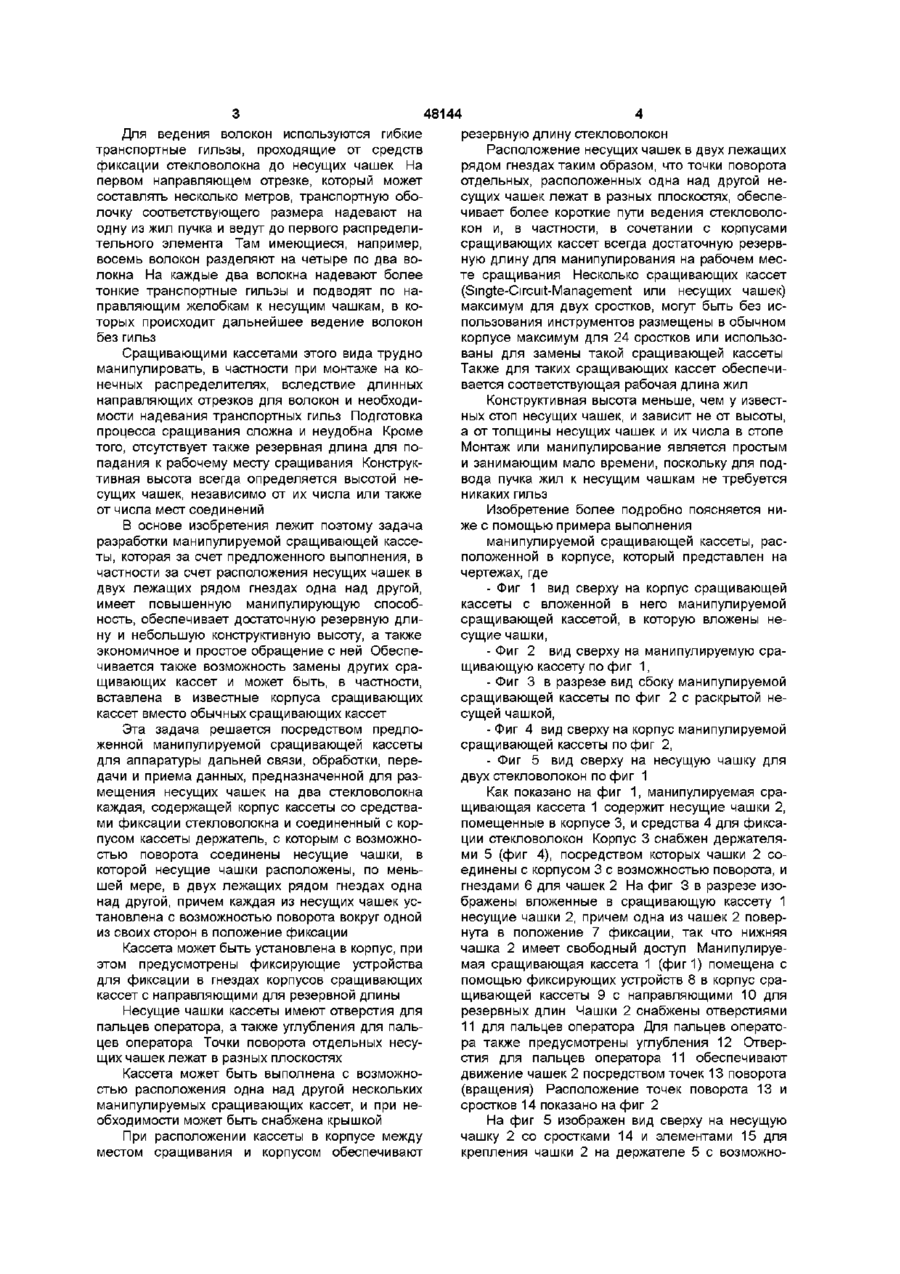

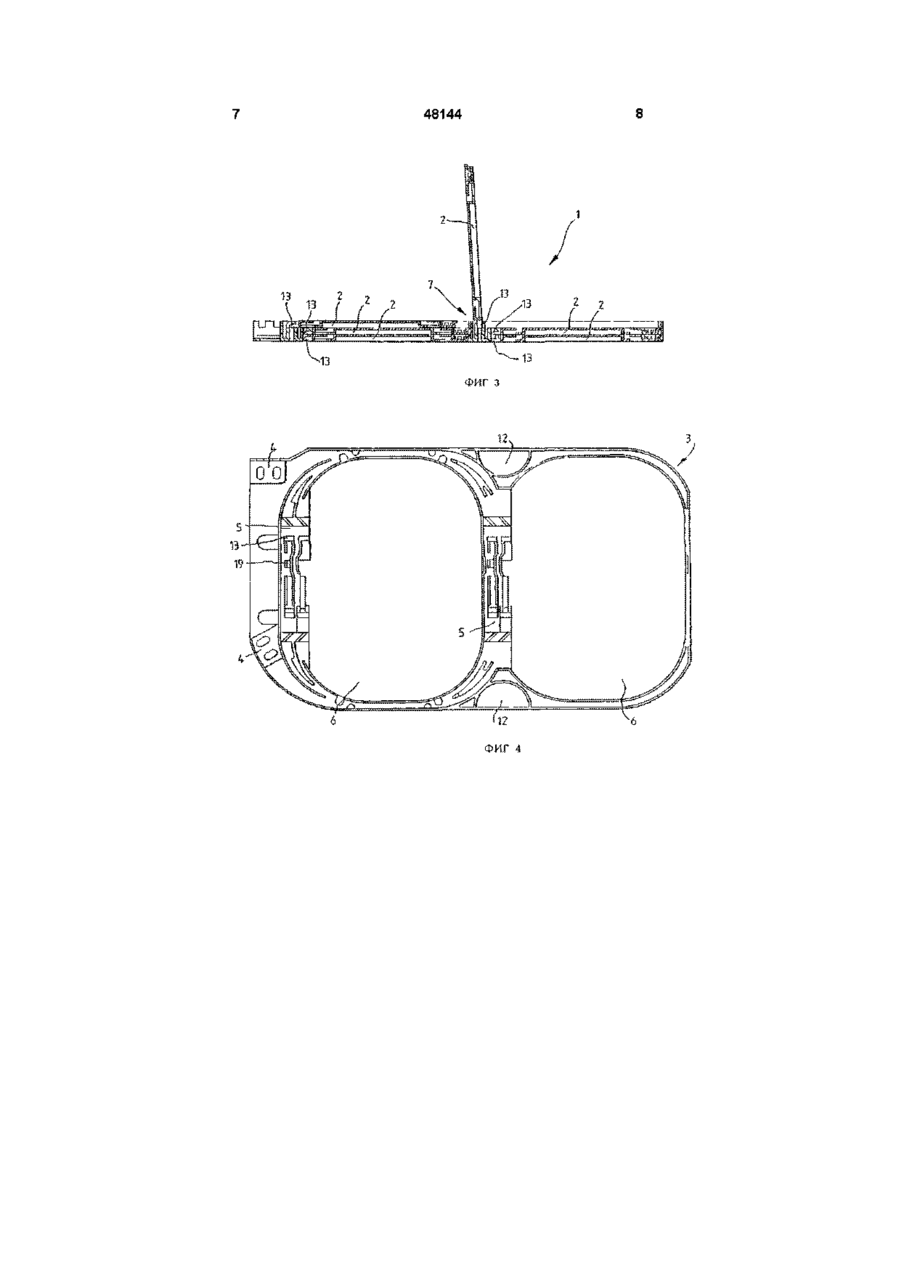

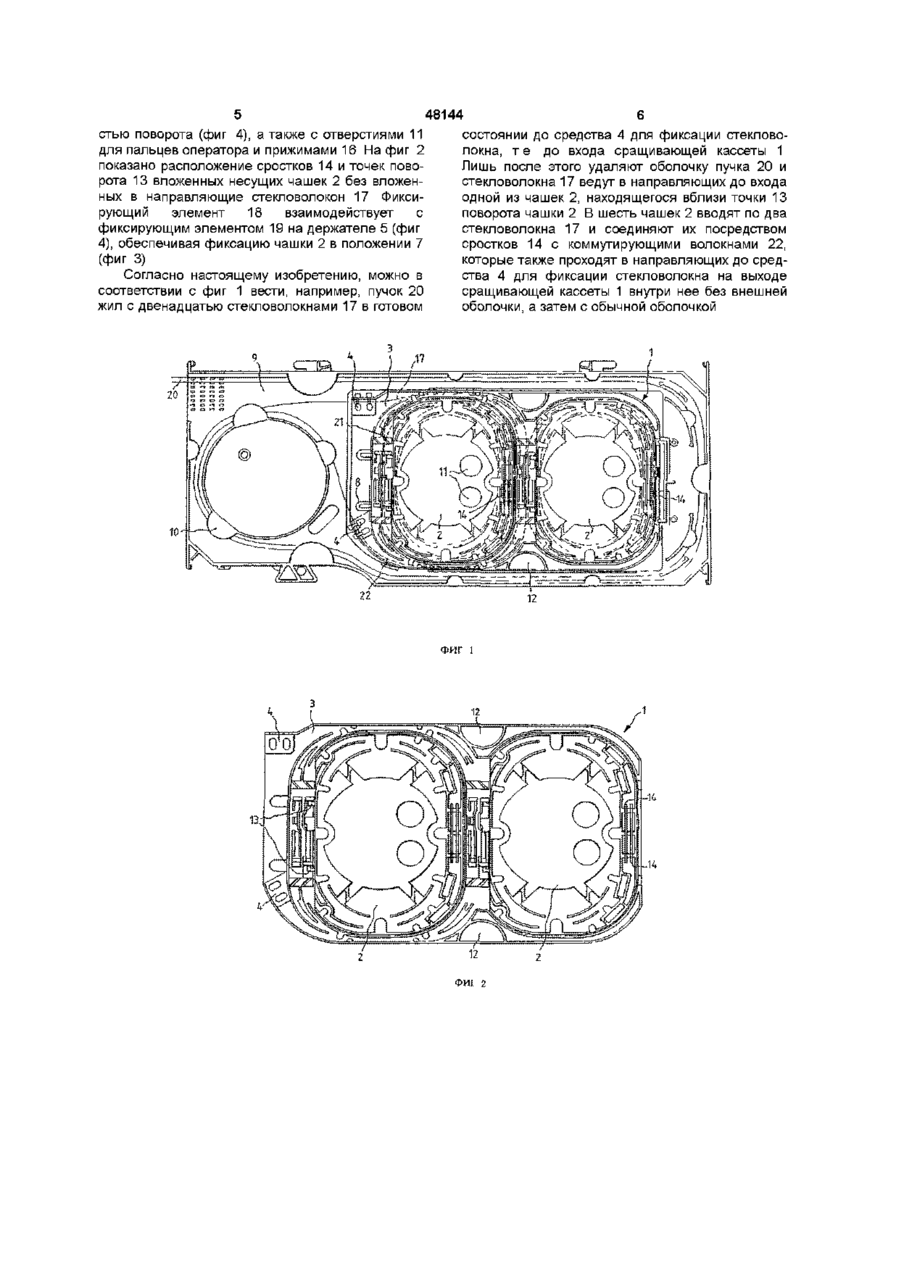

1 Манипулируемая сращивающая кассета для аппаратуры дальней связи, обработки, передачи и приема данных, которая содержит корпус 3 со средствами 4 для фиксации стекловолокон, соединенный с корпусом 3 держатель 5, шарнирно соединенный с несущими чашками 2 на два стекловолокна каждая, отличающаяся тем, что несущие чашки 2 расположены, по меньшей мере, в двух лежащих рядом гнездах 6 одна над другой, причем каждая из несущих чашек 2 установлена с возможностью поворота вокруг одной из своих сторон в положение 7 фиксации Изобретение относится к манипул ируемой сращивающей кассете для техники дальней связи и обработки, передачи и приема данных, предназначенной для размещения несущих чашек на два стекловолокна каждая, содержащей корпус со средствами для фиксации стекловолокна и соединенный с корпусом кассеты держатель, с которым с возможностью поворота соединены несущие чашки Наряду с обычными сращивающими кассетами для сростков числом до 24, помещенных в корпуса и обеспечивающих достаточную рабочую длину коммутирующих и пучковых жил, известны сросткоприемники максимум для двух сростков, так называемые «Singte-Circuit-Managemenf Эти обозначаемые как «Smgle-CircuitManagement» сросткоприемники представляют 2 Кассета по п 1, отличающаяся тем, что она установлена в корпусе 9 сращивающей кассеты, предусмотрены фиксирующие устройства 8 для фиксации в гнездах корпусов сращивающих кассете направляющими 10 для резервной длины 3 Кассета по п 1, отличающаяся тем, что несущие чашки 2 имеют отверстия 11 для пальцев оператора 4 Кассета по п 1, отличающаяся тем, что в корпусе 3 предусмотрены углубления 12 для пальцев оператора 5 Кассета по п 1, отличающаяся тем, что выполнена с возможностью расположения одной над другой нескольких манипулируемых сращивающих кассет 1 6 Кассета по п 1, отличающаяся тем, что предусмотрена крышка 7 Кассета по п 1, отличающаяся тем, что между местом сращивания и корпусом 3 обеспечена резервная длина стекловолокон 8 Кассета по п 1, отличающаяся тем, что точки 13 поворота отдельных несущих чашек 2 лежат в разных плоскостях собой несущие чашки для двух стекловолокон, подвижно соединенные между собой посредством держателя в единый узел Применение таких несущих чашек выгодно, если к коммутируемому соединению предъявляются высокие требования безопасности Этим обеспечивается прочное и контролируемое ведение волокон Из патента США № 5323480 известна сращивающая кассета, состоящая из корпуса со средствами фиксации стекловолокна для одного или нескольких стекловолокон и держателем, а также из большого числа несущих чашек, соединенных на одном конце с держателем с возможностью поворота Каждая несущая чашка может двигаться между сложенным и приподнятым положениями для облегчения доступа к нижележащим несущим чашкам О 00 48144 Для ведения волокон используются гибкие транспортные гильзы, проходящие от средств фиксации стекловолокна до несущих чашек На первом направляющем отрезке, который может составлять несколько метров, транспортную оболочку соответствующего размера надевают на одну из жил пучка и ведут до первого распределительного элемента Там имеющиеся, например, восемь волокон разделяют на четыре по два волокна На каждые два волокна надевают более тонкие транспортные гильзы и подводят по направляющим желобкам к несущим чашкам, в которых происходит дальнейшее ведение волокон без гильз Сращивающими кассетами этого вида трудно манипулировать, в частности при монтаже на конечных распределителях, вследствие длинных направляющих отрезков для волокон и необходимости надевания транспортных гильз Подготовка процесса сращивания сложна и неудобна Кроме того, отсутствует также резервная длина для попадания к рабочему месту сращивания Конструктивная высота всегда определяется высотой несущих чашек, независимо от их числа или также от числа мест соединений В основе изобретения лежит поэтому задача разработки манипулируемои сращивающей кассеты, которая за счет предложенного выполнения, в частности за счет расположения несущих чашек в двух лежащих рядом гнездах одна над другой, имеет повышенную манипулирующую способность, обеспечивает достаточную резервную длину и небольшую конструктивную высоту, а также экономичное и простое обращение с ней Обеспечивается также возможность замены других сращивающих кассет и может быть, в частности, вставлена в известные корпуса сращивающих кассет вместо обычных сращивающих кассет Эта задача решается посредством предложенной манипулируемои сращивающей кассеты для аппаратуры дальней связи, обработки, передачи и приема данных, предназначенной для размещения несущих чашек на два стекловолокна каждая, содержащей корпус кассеты со средствами фиксации стекловолокна и соединенный с корпусом кассеты держатель, с которым с возможностью поворота соединены несущие чашки, в которой несущие чашки расположены, по меньшей мере, в двух лежащих рядом гнездах одна над другой, причем каждая из несущих чашек установлена с возможностью поворота вокруг одной из своих сторон в положение фиксации Кассета может быть установлена в корпус, при этом предусмотрены фиксирующие устройства для фиксации в гнездах корпусов сращивающих кассет с направляющими для резервной длины Несущие чашки кассеты имеют отверстия для пальцев оператора, а также углубления для пальцев оператора Точки поворота отдельных несущих чашек лежат в разных плоскостях Кассета может быть выполнена с возможностью расположения одна над другой нескольких манипулируемых сращивающих кассет, и при необходимости может быть снабжена крышкой При расположении кассеты в корпусе между местом сращивания и корпусом обеспечивают резервную длину стекловолокон Расположение несущих чашек в двух лежащих рядом гнездах таким образом, что точки поворота отдельных, расположенных одна над другой несущих чашек лежат в разных плоскостях, обеспечивает более короткие пути ведения стекловолокон и, в частности, в сочетании с корпусами сращивающих кассет всегда достаточную резервную длину для манипулирования на рабочем месте сращивания Несколько сращивающих кассет (Smgte-Circuit-Management или несущих чашек) максимум для двух сростков, могут быть без использования инструментов размещены в обычном корпусе максимум для 24 сростков или использованы для замены такой сращивающей кассеты Также для таких сращивающих кассет обеспечивается соответствующая рабочая длина жил Конструктивная высота меньше, чем у известных стоп несущих чашек, и зависит не от высоты, а от толщины несущих чашек и их числа в стопе Монтаж или манипулирование является простым и занимающим мало времени, поскольку для подвода пучка жил к несущим чашкам не требуется никаких гильз Изобретение более подробно поясняется ниже с помощью примера выполнения манипулируемои сращивающей кассеты, расположенной в корпусе, который представлен на чертежах, где - Фиг 1 вид сверху на корпус сращивающей кассеты с вложенной в него манипулируемои сращивающей кассетой, в которую вложены несущие чашки, - Фиг 2 вид сверху на манипулируемую сращивающую кассету по фиг 1, - Фиг 3 в разрезе вид сбоку манипулируемои сращивающей кассеты по фиг 2 с раскрытой несущей чашкой, - Фиг 4 вид сверху на корпус манипулируемои сращивающей кассеты пофиг 2, - Фиг 5 вид сверху на несущую чашку для двух стекловолокон по фиг 1 Как показано на фиг 1, манипулируемая сращивающая кассета 1 содержит несущие чашки 2, помещенные в корпусе 3, и средства 4 для фиксации стекловолокон Корпус 3 снабжен держателями 5 (фиг 4), посредством которых чашки 2 соединены с корпусом 3 с возможностью поворота, и гнездами 6 для чашек 2 На фиг 3 в разрезе изображены вложенные в сращивающую кассету 1 несущие чашки 2, причем одна из чашек 2 повернута в положение 7 фиксации, так что нижняя чашка 2 имеет свободный доступ Манипулируемая сращивающая кассета 1 (фиг1) помещена с помощью фиксирующих устройств 8 в корпус сращивающей кассеты 9 с направляющими 10 для резервных длин Чашки 2 снабжены отверстиями 11 для пальцев оператора Для пальцев оператора также предусмотрены углубления 12 Отверстия для пальцев оператора 11 обеспечивают движение чашек 2 посредством точек 13 поворота (вращения) Расположение точек поворота 13 и сростков 14 показано на фиг 2 На фиг 5 изображен вид сверху на несущую чашку 2 со сростками 14 и элементами 15 для крепления чашки 2 на держателе 5 с возможно стью поворота (фиг 4), а также с отверстиями 11 для пальцев оператора и прижимами 16 На фиг 2 показано расположение сростков 14 и точек поворота 13 вложенных несущих чашек 2 без вложенных в направляющие стекловолокон 17 Фиксирующий элемент 18 взаимодействует с фиксирующим элементом 19 на держателе 5 (фиг 4), обеспечивая фиксацию чашки 2 в положении 7 (фиг 3) Согласно настоящему изобретению, можно в соответствии с фиг 1 вести, например, пучок 20 жил с двенадцатью стекловолокнами 17 в готовом 48144 состоянии до средства 4 для фиксации стекловолокна, т е до входа сращивающей кассеты 1 Лишь после этого удаляют оболочку пучка 20 и стекловолокна 17 ведут в направляющих до входа одной из чашек 2, находящегося вблизи точки 13 поворота чашки 2 В шесть чашек 2 вводят по два стекловолокна 17 и соединяют их посредством сростков 14 с коммутирующими волокнами 22, которые также проходят в направляющих до средства 4 для фиксации стекловолокна на выходе сращивающей кассеты 1 внутри нее без внешней оболочки, а затем с обычной оболочкой w ФИГ 1 ФИІ 2 48144 ФИГ З 48144 ФИГ 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 10
