Універсальна шпиндельна ротаційно-обтискна машина

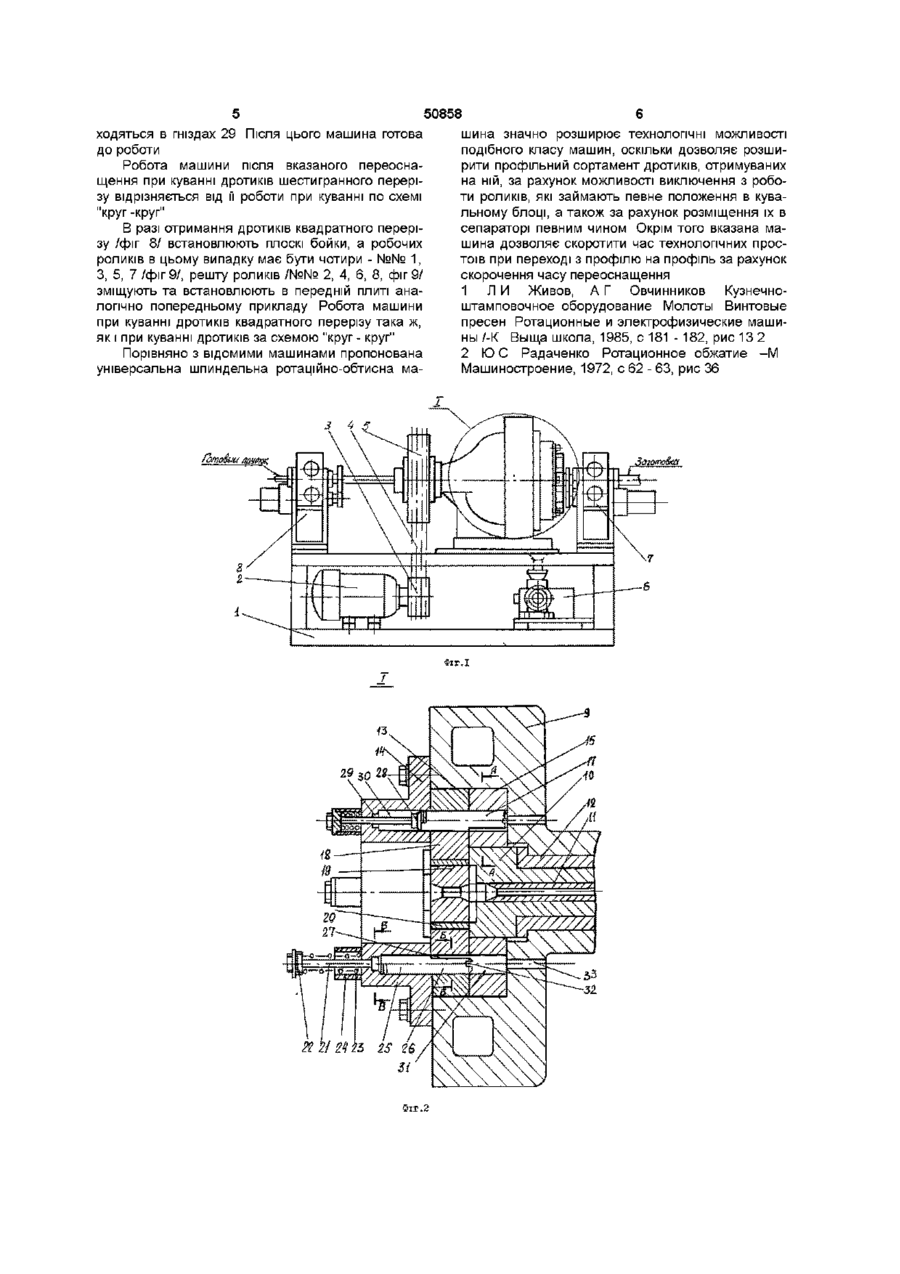

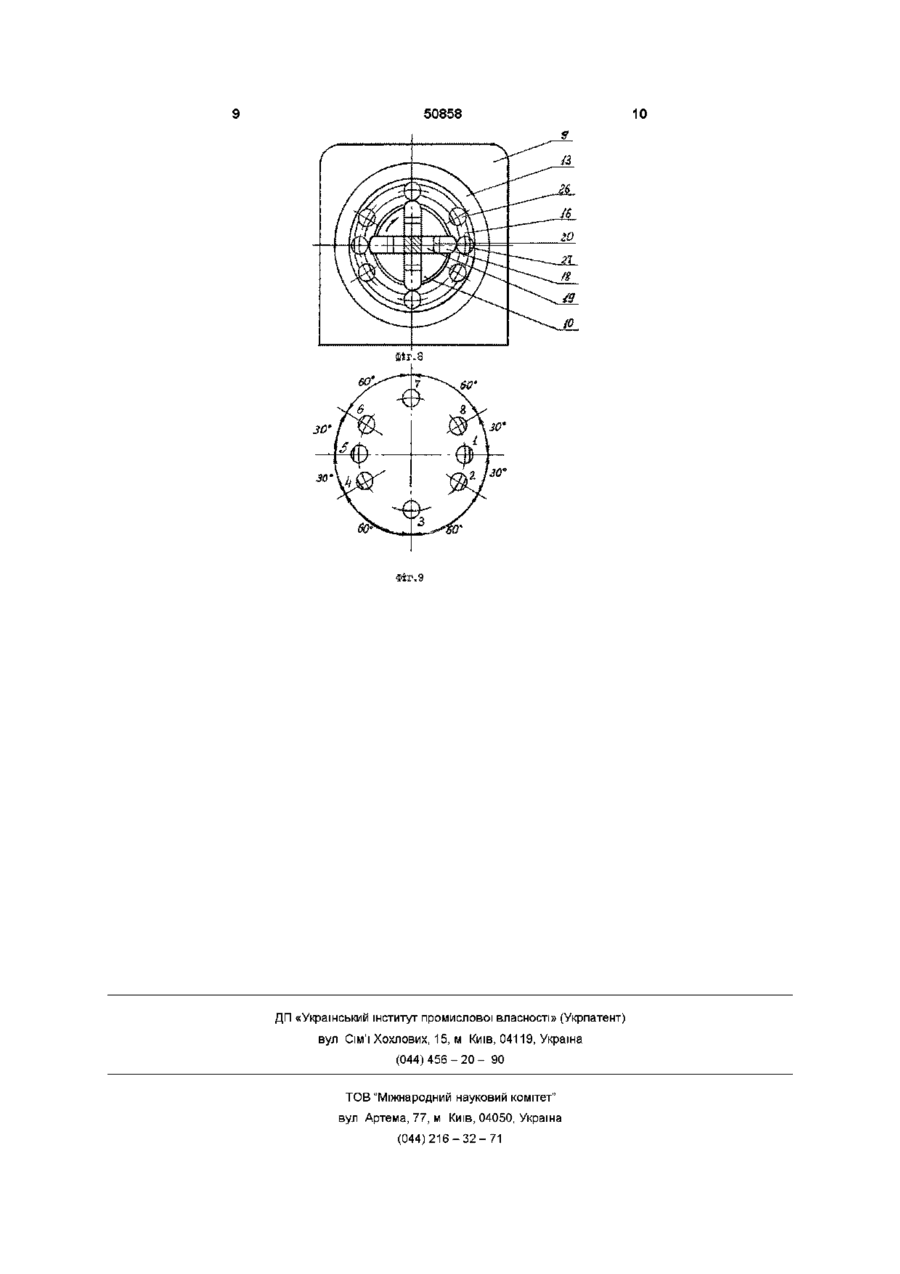

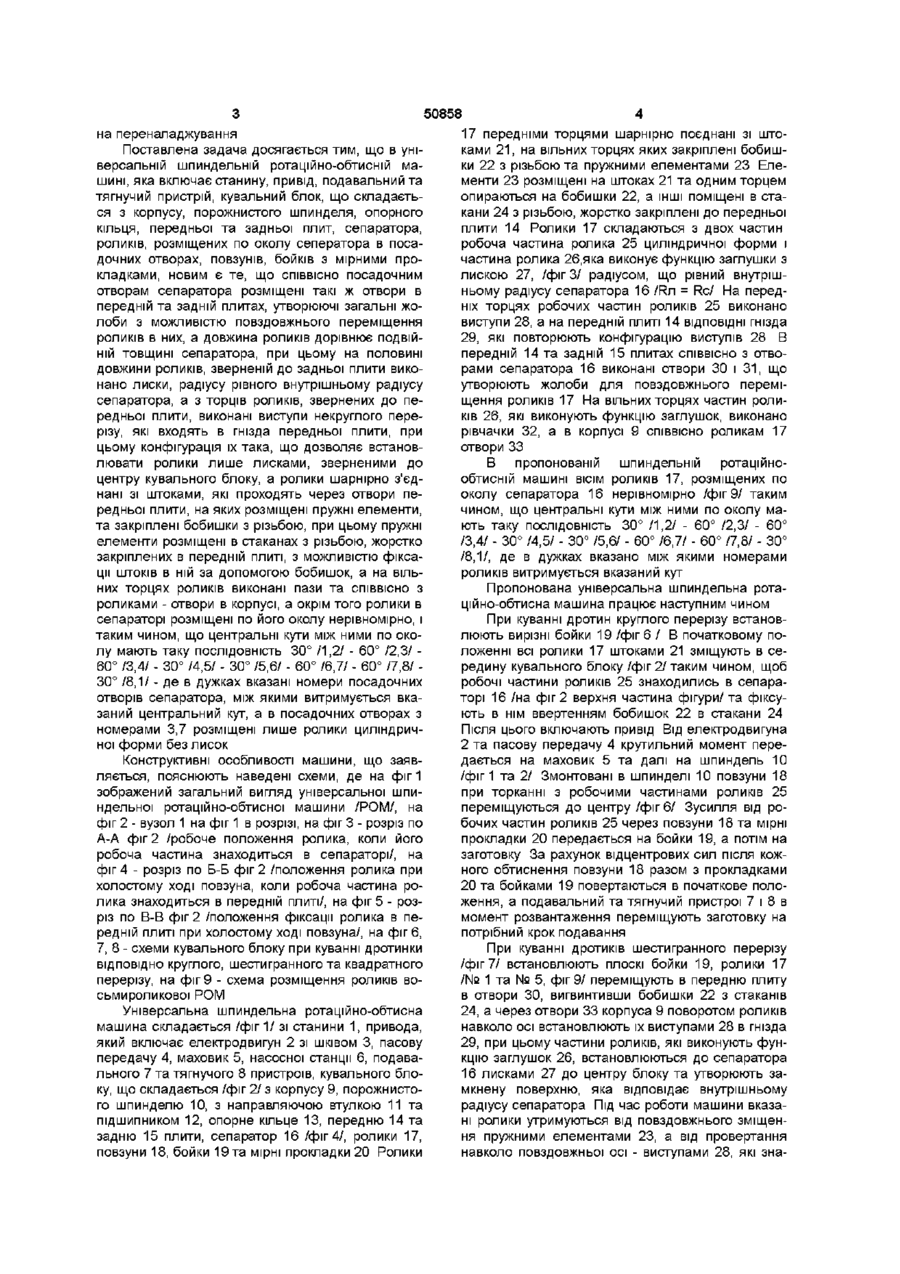

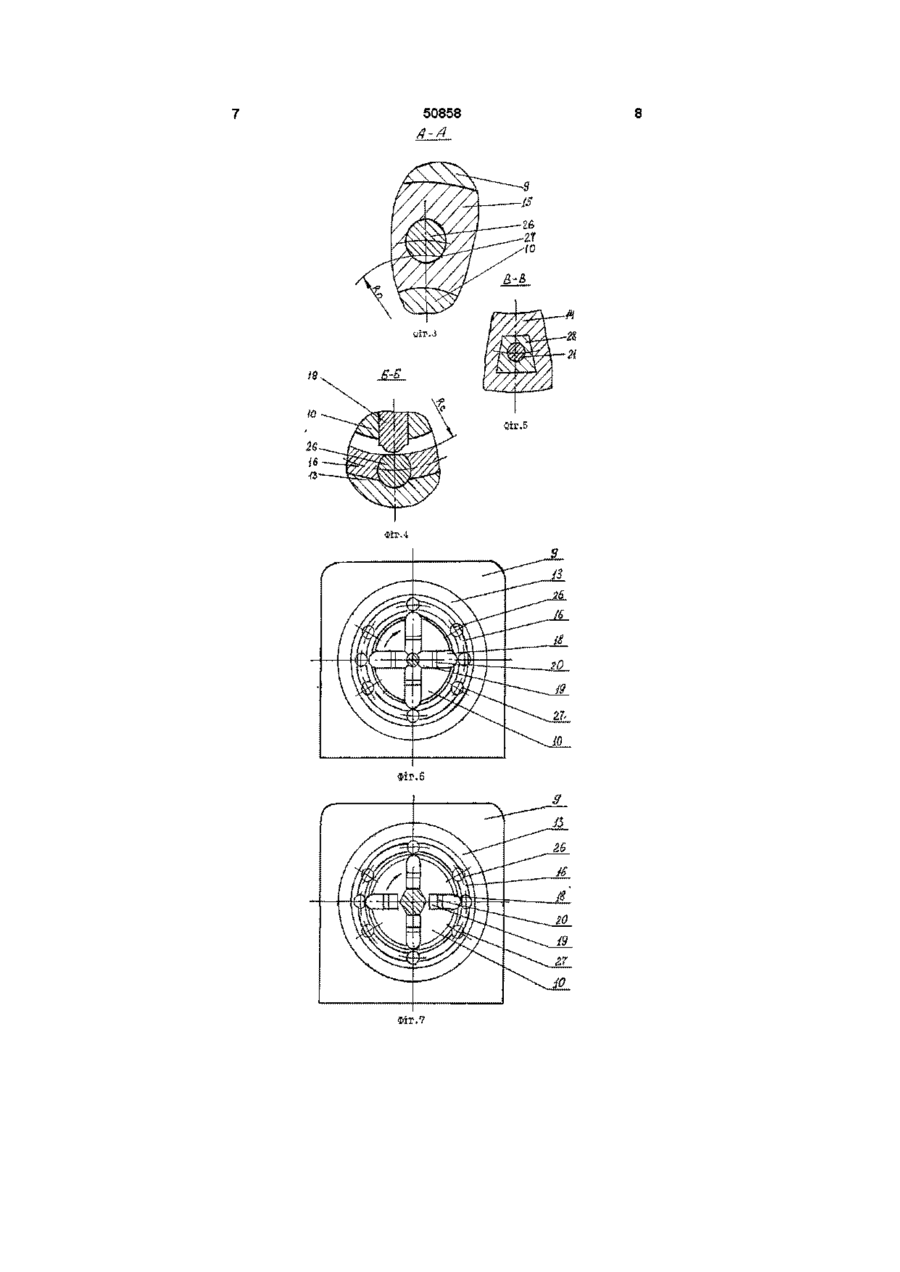

Універсальна шпиндельна ротаційно-обтискна машина, яка містить станину, привід, подавальний та тягнучий пристрій, кувальний блок, що складається з корпуса, порожнистого шпинделя, опорного кільця, передньої та задньої плит, сепаратора, роликів, розміщених по окружності сепаратора в посадочних отворах, повзунів, бойків з мірними прокладками, яка відрізняється тим, що СПІВВІСНО посадочним отворам сепаратора виконані такі ж отвори в передній та задній плитах, які утворюють Винахід стосується ковальсько-пресового обладнання, а саме шпиндельних ротаційнообтисних машин /РОМ/, у яких бойки переміщуються не лише в радіальних напрямках, але й обертаються навколо оброблюваної заготовки дякуючи обертанню шпинделя Відома шпиндельна ротаційно-обтисна машина, яка включає станину, привід та кувальний блок, що складається з корпусу шпинделя, опорного кільця, сепаратора, роликів, повзунів та бойків/1/ Вказаний тип машин дозволяє отримати вироби круглого перерізу високої якості щодо чистоти поверхні Недоліком відомої шпиндельної РОМ є загальні жолоби з можливістю повздовжнього переміщення роликів в них, а довжина роликів дорівнює ПОДВІЙНІЙ товщині сепаратора, при цьому на половині довжини роликів, зверненій до задньої плити, виконані лиски радіусом, рівним внутрішньому радіусу сепаратора, а з торців роликів, повернених до передньої плити, виконані виступи некруглого перерізу, що входять в гнізда передньої плити, при цьому конфігурація їх така, що дозволяє встановлювати ролики лише лисками, зверненими до центру кувального блока, а ролики шарнірно з'єднані зі штоками, які проходять через отвори передньої плити, на яких розміщені пружні елементи та закріплені бобишки з нарізкою, при цьому пружні елементи встановлені в стаканах з нарізкою, жорстко закріплених до передньої плити з можливістю фіксування штоків в ній за допомогою бобишок, а на вільних торцях роликів виконані рівчачки та СПІВВІСНО ДО роликів - отвори в корпусі, до того ж ролики в сепараторі розміщені по окружності нерівномірно і таким чином, що центральні кути між ними по окружності мають таку ПОСЛІДОВНІСТЬ 30°(1,2) - 60°(2,3) - 60°(3,4) - 30°(4,5) 30°(5,6) - 60°(6,7) - 60°(7,8) - 30°(8,1), де в дужках вказані номери посадочних отворів сепаратора, між якими витримується вказаний центральний кут, а в посадочних отворах з номерами (3), (7) встановлені лише ролики циліндричної форми без лисок те, що на ній неможливо отримати виріб багатогранного перерізу Відома також шпиндельна РОМ, яка включає станину, привід, механізм подавання заготовки і кувальний блок, що складається з корпуса, шпинделя, опорного кільця, сепаратора, роликів, повзунів та бойків 121 Недоліком цього типу машин є те, що на ній також неможливо отримати виріб багатогранного перерізу В основу винаходу поставлена задача шляхом удосконалення конструкції шпиндельної ротаційно-обтисної машини, забезпечити розширення и технологічних можливостей, а також скоротити час О 0 0 ю 0 0 о ю 50858 на переналаджування Поставлена задача досягається тим, що в універсальній шпиндельній ротаційно-обтисній машині, яка включає станину, привід, подавальний та тягнучий пристрій, кувальний блок, що складається з корпусу, порожнистого шпинделя, опорного кільця, передньої та задньої плит, сепаратора, роликів, розміщених по околу сеператора в посадочних отворах, повзунів, бойків з мірними прокладками, новим є те, що СПІВВІСНО посадочним отворам сепаратора розміщені такі ж отвори в передній та задній плитах, утворюючі загальні жолоби з можливістю повздовжнього переміщення роликів в них, а довжина роликів дорівнює ПОДВІЙНІЙ ТОВЩИНІ сепаратора, при цьому на половині довжини роликів, зверненій до задньої плити виконано лиски, радіусу рівного внутрішньому радіусу сепаратора, а з торців роликів, звернених до передньої плити, виконані виступи некруглого перерізу, які входять в гнізда передньої плити, при цьому конфігурація їх така, що дозволяє встановлювати ролики лише лисками, зверненими до центру кувального блоку, а ролики шарнірно з'єднані зі штоками, які проходять через отвори передньої плити, на яких розміщені пружні елементи, та закріплені бобишки з різьбою, при цьому пружні елементи розміщені в стаканах з різьбою, жорстко закріплених в передній плиті, з можливістю фіксації штоків в ній за допомогою бобишок, а на вільних торцях роликів виконані пази та СПІВВІСНО З роликами - отвори в корпусі, а окрім того ролики в сепараторі розміщені по його околу нерівномірно, і таким чином, що центральні кути між ними по околу мають таку ПОСЛІДОВНІСТЬ 30° /1,2/ - 60° /2,3/ 60° /3,4/ - 30° /4,5/ - 30° /5,6/ - 60° /6,7/ - 60° /7,8/ 30° /8,1/ - де в дужках вказані номери посадочних отворів сепаратора, між якими витримується вказаний центральний кут, а в посадочних отворах з номерами 3,7 розміщені лише ролики циліндричної форми без лисок Конструктивні особливості машини, що заявляється, пояснюють наведені схеми, де на фіг 1 зображений загальний вигляд універсальної шпиндельної ротаційно-обтисної машини /РОМ/, на фіг 2 - вузол 1 на фіг 1 в розрізі, на фіг 3 - розріз по А-А фіг 2 /робоче положення ролика, коли його робоча частина знаходиться в сепараторі/, на фіг 4 - розріз по Б-Б фіг 2 /положення ролика при холостому ході повзуна, коли робоча частина ролика знаходиться в передній плиті/, на фіг 5 - розріз по В-В фіг 2 /положення фіксації ролика в передній плиті при холостому ході повзуна/, на фіг 6, 7, 8 - схеми кувального блоку при куванні дротинки ВІДПОВІДНО круглого, шестигранного та квадратного перерізу, на фіг 9 - схема розміщення роликів восьмироликової РОМ Універсальна шпиндельна ротаційно-обтисна машина складається /фіг 1/ зі станини 1, привода, який включає електродвигун 2 зі шківом 3, пасову передачу 4, маховик 5, насосної станції 6, подавального 7 та тягнучого 8 пристроїв, кувального блоку, що складається /фіг 2/ з корпусу 9, порожнистого шпинделю 10, з направляючою втулкою 11 та підшипником 12, опорне кільце 13, передню 14 та задню 15 плити, сепаратор 16 /фіг 4/, ролики 17, повзуни 18, бойки 19 та мірні прокладки 20 Ролики 17 передніми торцями шарнірно поєднані зі штоками 21, на вільних торцях яких закріплені бобишки 22 з різьбою та пружними елементами 23 Елементи 23 розміщені на штоках 21 та одним торцем опираються на бобишки 22, а ІНШІ поміщені в стакани 24 з різьбою, жорстко закріплені до передньої плити 14 Ролики 17 складаються з двох частин робоча частина ролика 25 циліндричної форми і частина ролика 26,яка виконує функцію заглушки з лискою 27, /фіг 3/ радіусом, що рівний внутрішньому радіусу сепаратора 16 /Rn = Re/ На передніх торцях робочих частин роликів 25 виконано виступи 28, а на передній плиті 14 ВІДПОВІДНІ гнізда 29, які повторюють конфігурацію виступів 28 В передній 14 та задній 15 плитах СПІВВІСНО З отворами сепаратора 16 виконані отвори ЗО і 31, що утворюють жолоби для повздовжнього переміщення роликів 17 На вільних торцях частин роликів 26, які виконують функцію заглушок, виконано рівчачки 32, а в корпусі 9 СПІВВІСНО роликам 17 отвори 33 В пропонованій шпиндельній ротаційнообтисній машині ВІСІМ роликів 17, розміщених по околу сепаратора 16 нерівномірно /фіг 9/ таким чином, що центральні кути між ними по околу мають таку ПОСЛІДОВНІСТЬ 30° /1,2/ - 60° /2,3/ - 60° /3,4/ - 30° /4,5/ - 30° /5,6/ - 60° /6,7/ - 60° /7,8/ - 30° /8,1/, де в дужках вказано між якими номерами роликів витримується вказаний кут Пропонована універсальна шпиндельна ротаційно-обтисна машина працює наступним чином При куванні дротин круглого перерізу встановлюють вирізні бойки 19 /фіг 6 / В початковому положенні всі ролики 17 штоками 21 зміщують в середину кувального блоку/фіг 2/таким чином, щоб робочі частини роликів 25 знаходились в сепараторі 16 /на фіг 2 верхня частина фігури/та фіксують в HIM ввертенням бобишок 22 в стакани 24 Після ЦЬОГО включають привід Від електродвигуна 2 та пасову передачу 4 крутильний момент передається на маховик 5 та далі на шпиндель 10 /фіг 1 та 2/ Змонтовані в шпинделі 10 повзуни 18 при торканні з робочими частинами роликів 25 переміщуються до центру/фіг 6/ Зусилля від робочих частин роликів 25 через повзуни 18 та мірні прокладки 20 передається на бойки 19, а потім на заготовку За рахунок відцентрових сил після кожного обтиснення повзуни 18 разом з прокладками 20 та бойками 19 повертаються в початкове положення, а подавальний та тягнучий пристрої 7 і 8 в момент розвантаження переміщують заготовку на потрібний крок подавання При куванні дротиків шестигранного перерізу /фіг 7/ встановлюють плоскі бойки 19, ролики 17 /№ 1 та № 5, фіг 9/ переміщують в передню плиту в отвори ЗО, вигвинтивши бобишки 22 з стаканів 24, а через отвори 33 корпуса 9 поворотом роликів навколо осі встановлюють їх виступами 28 в гнізда 29, при цьому частини роликів, які виконують функцію заглушок 26, встановлюються до сепаратора 16 лисками 27 до центру блоку та утворюють замкнену поверхню, яка відповідає внутрішньому радіусу сепаратора Під час роботи машини вказані ролики утримуються від повздовжнього зміщення пружними елементами 23, а від провертання навколо повздовжньої осі - виступами 28, які зна 50858 ходяться в гніздах 29 Після цього машина готова до роботи Робота машини після вказаного переоснащення при куванні дротиків шестигранного перерізу відрізняється від її роботи при куванні по схемі "круг -круг" В разі отримання дротиків квадратного перерізу /фіг 8/ встановлюють плоскі бойки, а робочих роликів в цьому випадку має бути чотири - №№ 1, З, 5, 7 /фіг 9/, решту роликів /№№ 2, 4, 6, 8, фіг 9/ зміщують та встановлюють в передній плиті аналогічно попередньому прикладу Робота машини при куванні дротиків квадратного перерізу така ж, як і при куванні дротиків за схемою "круг - круг" Порівняно з відомими машинами пропонована універсальна шпиндельна ротаційно-обтисна ма шина значно розширює технологічні можливості подібного класу машин, оскільки дозволяє розширити профільний сортамент дротиків, отримуваних на ній, за рахунок можливості виключення з роботи роликів, які займають певне положення в кувальному блоці, а також за рахунок розміщення їх в сепараторі певним чином Окрім того вказана машина дозволяє скоротити час технологічних простоїв при переході з профілю на профіль за рахунок скорочення часу переоснащення 1 ЛИ Живов, А Г Овчинников Кузнечноштамповочное оборудование Молоты Винтовые пресен Ротационные и электрофизические машины /-К Выща школа, 1985, с 181 -182, рис 13 2 2 ЮС Радаченко Ротационное обжатие -М Машиностроение, 1972, с 62 - 63, рис 36 ФІГ.І Sir.2 50858 Фіг.4 ФІГ. 6 ФІГ.? 50858 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 10
